Плиты поверочные и разметочные Micron
| Номер в ГРСИ РФ: | 96802-25 |
|---|---|
| Категория: | Плиты поверочные |
| Производитель / заявитель: | SHANGHAI UNI-STAR TOOLS COMPANY, КНР |
Плиты поверочные и разметочные Micron (далее - плиты) предназначены для проверки отклонения от плоскостности, а также используются в качестве установочной поверхности при сборке и для работы по методу «пятен на краску», измерениях и поверке средств измерений в качестве вспомогательного оборудования в условиях цехов и лабораторий машиностроительного комплекса.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96802-25 | ||||||||||||||||||
| Действует | по 01.11.2030 | ||||||||||||||||||
| Наименование | Плиты поверочные и разметочные Micron | ||||||||||||||||||
| Модификации |
250×250 мод. КЛ.00 исп. 3 250×250 мод. КЛ.0 исп. 3 250×250 мод. КЛ.1 исп. 3 250×250 мод. КЛ.1 исп. 1 250×250 мод. КЛ.2 исп. 1 250×250 мод. КЛ.3 исп. 1 250×250 мод. КЛ.1 исп. 2 250×250 мод. КЛ.2 исп. 2 250×250 мод. КЛ.3 исп. 2 300×300 мод. КЛ.00 исп. 3 300×300 мод. КЛ.0 исп. 3 300×300 мод. КЛ.1 исп. 3 300×300 мод. КЛ.1 исп. 1 300×300 мод. КЛ.2 исп. 1 300×300 мод. КЛ.3 исп. 1 300×300 мод. КЛ.1 исп. 2 300×300 мод. КЛ.2 исп. 2 300×300 мод. КЛ.3 исп. 2 400×400 мод. КЛ.00 исп. 3 400×400 мод. КЛ.0 исп. 3 400×400 мод. КЛ.1 исп. 3 400×400 мод. КЛ.1 исп. 1 400×400 мод. КЛ.2 исп. 1 400×400 мод. КЛ.3 исп. 1 400×400 мод. КЛ.1 исп. 2 400×400 мод. КЛ.2 исп. 2 400×400 мод. КЛ.3 исп. 2 630×400 мод. КЛ.00 исп. 3 630×400 мод. КЛ.0 исп. 3 630×400 мод. КЛ.1 исп. 3 630×400 мод. КЛ.1 исп. 1 630×400 мод. КЛ.2 исп. 1 630×400 мод. КЛ.3 исп. 1 630×400 мод. КЛ.1 исп. 2 630×400 мод. КЛ.2 исп. 2 630×400 мод. КЛ.3 исп. 2 1000×630 мод. КЛ.00 исп. 3 1000×630 мод. КЛ.0 исп. 3 1000×630 мод. КЛ.1 исп. 3 1000×630 мод. КЛ.1 исп. 1 1000×630 мод. КЛ.2 исп. 1 1000×630 мод. КЛ.3 исп. 1 1000×630 мод. КЛ.1 исп. 2 1000×630 мод. КЛ.2 исп. 2 1000×630 мод. КЛ.3 исп. 2 1000×750 мод. КЛ.00 исп. 3 1000×750 мод. КЛ.0 исп. 3 1000×750 мод. КЛ.1 исп. 3 1000×1000 мод. КЛ.00 исп. 3 1000×1000 мод. КЛ.0 исп. 3 1000×1000 мод. КЛ.1 исп. 3 1600×1000 мод. КЛ.00 исп. 3 1600×1000 мод. КЛ.0 исп. 3 1600×1000 мод. КЛ.1 исп. 3 1600×1000 мод. КЛ.1 исп. 1 1600×1000 мод. КЛ.2 исп. 1 1600×1000 мод. КЛ.3 исп. 1 1600×1000 мод. КЛ.1 исп. 2 1600×1000 мод. КЛ.2 исп. 2 1600×1000 мод. КЛ.3 исп. 2 2000×1000 мод. КЛ.00 исп. 3 2000×1000 мод. КЛ.0 исп. 3 2000×1000 мод. КЛ.1 исп. 3 2000×1000 мод. КЛ.1 исп. 1 2000×1000 мод. КЛ.2 исп. 1 2000×1000 мод. КЛ.3 исп. 1 2000×1000 мод. КЛ.1 исп. 2 2000×1000 мод. КЛ.2 исп. 2 2000×1000 мод. КЛ.3 исп. 2 2500×1600 мод. КЛ.00 исп. 3 2500×1600 мод. КЛ.0 исп. 3 2500×1600 мод. КЛ.1 исп. 3 2500×1600 мод. КЛ.1 исп. 1 2500×1600 мод. КЛ.2 исп. 1 2500×1600 мод. КЛ.3 исп. 1 2500×1600 мод. КЛ.1 исп. 2 2500×1600 мод. КЛ.2 исп. 2 2500×1600 мод. КЛ.3 исп. 2 |
||||||||||||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5f9f022e-7e0b-a94c-7abf-bc3770cc7d0b | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
SHANGHAI UNI-STAR TOOLS COMPANY, КИТАЙ, No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316
Поверка
| Методика поверки / информация о поверке |
МП-393-2024 Государственная система обеспечения единства измерений. Плиты поверочные и разметочные Micron. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
96802-25: Описание типа
2025-96802-25.pdf
|
Скачать | 224 КБ | |
|
96802-25: Методика поверки
МП-393-2024
2025-mp96802-25.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Плиты поверочные и разметочные Micron (далее - плиты) предназначены для проверки отклонения от плоскостности, а также используются в качестве установочной поверхности при сборке и для работы по методу «пятен на краску», измерениях и поверке средств измерений в качестве вспомогательного оборудования в условиях цехов и лабораторий машиностроительного комплекса.
Описание
Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью.
Плиты изготавливаются следующих исполнений: чугунные:
1 - с ручной шабровкой рабочих поверхностей;
2 - с механически обработанными рабочими поверхностями;
гранитные:
3 - плиты из твердокаменных пород.
По заказу потребителя рабочие поверхности чугунных плит могут быть разделены на квадраты или прямоугольники продольными и поперечными пазами.
Плиты исполнения 3 изготавливаются из диабаза, габбро и различного типа гранитов. Допускается неоднородность структуры и цвета плит, не влияющие на эксплуатационные качества.
Плиты изготавливаются 5-ти модификаций: КЛ.00, КЛ.0, КЛ.1, КЛ.2 и КЛ.3 и отличаются друг от друга допусками плоскостности рабочих поверхностей.
По периметру рабочей поверхности плит имеются фаски.
Боковые нерабочие поверхности чугунных плит покрывают краской.
Основные размеры, исполнения и модификации плит перечислены в таблице 1.
Таблица 1 - Основные размеры и модификации плит
|
Размеры плит, мм |
Исполнения |
Модификации |
|
250x250 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
300x300 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
400x400 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 |
Продолжение таблицы 1
|
Размеры плит, мм |
Исполнения |
Модификации |
|
630*400 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
1000*630 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
1000*750 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1000*1000 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1600*1000 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
2000*1000 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
2500*1600 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 |
Плиты модификаций КЛ.00, КЛ.0, КЛ.1 и КЛ.2 относятся к поверочным, а модификаций КЛ.3 - к разметочным.
У плит размерами 630*400 мм и менее должно быть три опорные точки, а у плит размерами свыше 630*400 мм не менее четырех опорных точек.
Опоры плит размером 630*400 мм и более должны быть регулируемыми, а у плит размером менее 630*400 мм могут быть регулируемыми (по заказу).
У плит с размерами свыше 630*400 мм расположение опор дает возможность установки плит в свободном (разгруженном) состоянии на три опорные точки.
Общий вид плит представлен на рисунках 1-4.
Благодаря конструкции чугунных плит, они могут быть оснащены внешними ребрами жесткости, предохраняющие ее от возможного прогиба.
Плиты выпускаются под товарным знаком АНо-пт который наносится на маркировочную табличку.
Заводской номер в виде цифро-буквенного или цифрового обозначения наносится на маркировочную табличку краской или методом лазерной гравировки и в паспорт типографским способом. Цвет букв, цифр и фон маркировочной таблички могут отличаться. Маркировочная табличка крепится на боковую поверхность плиты. Места нанесения маркировочной таблички представлены на рисунке 4. Место нанесения заводского номера представлено на рисунке 5.
Пломбирование плит и нанесение знака поверки на средство измерений не предусмотрено.

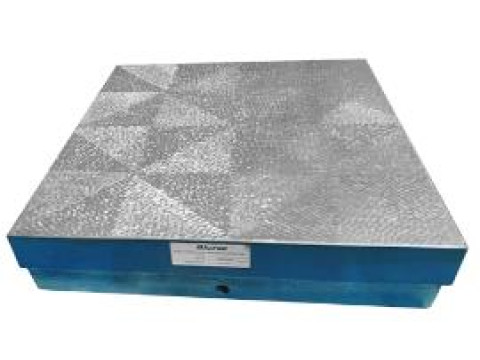

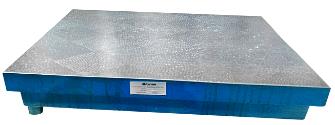

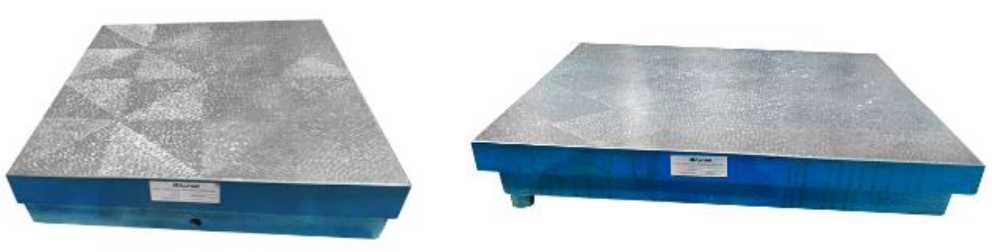

Рисунок 1 - Общий вид плит исполнения 1

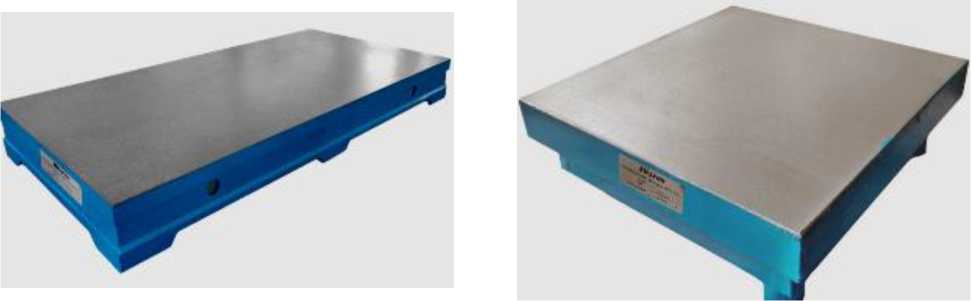

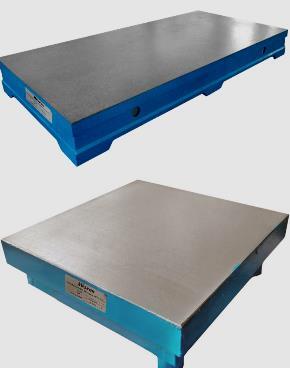

Рисунок 2 - Общий вид плит исполнения 2

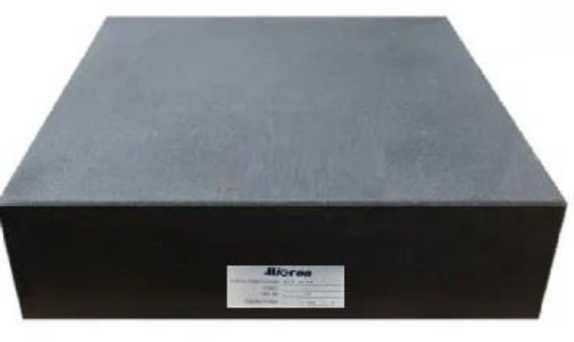

Рисунок 3 - Общий вид плит исполнения 3

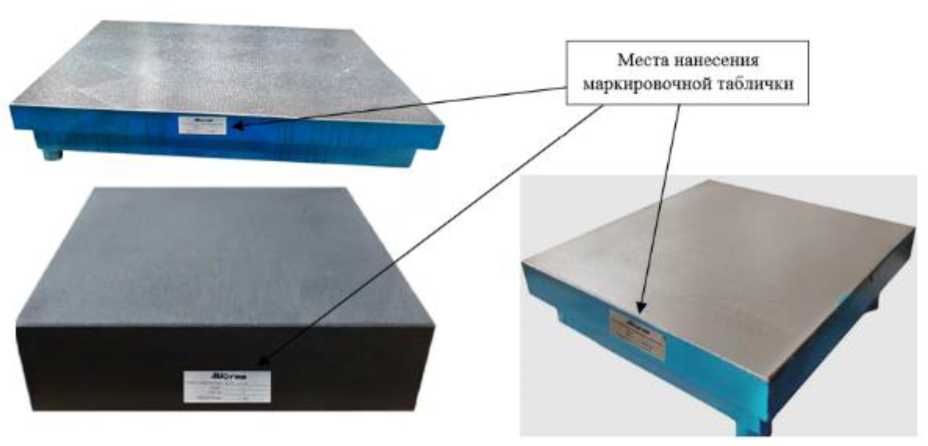

Рисунок 4 - Места нанесения маркировочной таблички

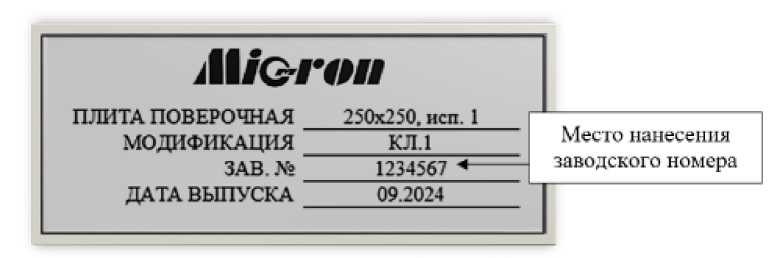

Рисунок 5 - Место нанесения заводского номера
Технические характеристики
Таблица 2 - Допуск плоскостности рабочих поверхностей плит
|
Размеры, мм |
Исполнение |
Допуск плоскостности, мкм | ||||
|
КЛ.00 |
КЛ.0 |
КЛ.1 |
КЛ.2 |
КЛ.3 | ||
|
250x250 |
3 |
2 |
4 |
8 |
_ |
_ |
|
1, 2 |
_ |
_ |
10 |
16 |
30 | |
|
300x300 |
3 |
3 |
5 |
8 |
_ |
_ |
|
1, 2 |
_ |
_ |
10 |
16 |
30 | |
|
400x400 |
3 |
3 |
6 |
12 |
_ |
_ |
|
1, 2 |
_ |
_ |
12 |
25 |
50 | |
|
630x400 |
3 |
4 |
8 |
16 |
_ |
_ |
|
1, 2 |
_ |
_ |
16 |
30 |
60 | |
|
1000x630 |
3 |
5 |
10 |
20 |
_ |
_ |
|
1, 2 |
_ |
_ |
20 |
40 |
80 | |
|
1000x750 |
3 |
5 |
10 |
20 |
_ |
_ |
|
1000x1000 |
3 |
6 |
12 |
25 |
_ |
_ |
|
1600x1000 |
3 |
6 |
12 |
25 |
_ |
_ |
|
1, 2 |
_ |
_ |
25 |
50 |
100 | |
|
2000x1000 |
3 |
8 |
16 |
30 |
_ |
_ |
|
1, 2 |
_ |
_ |
30 |
60 |
120 | |
|
2500x1600 |
3 |
8 |
16 |
30 |
_ |
_ |
|
1, 2 |
_ |
_ |
35 |
70 |
120 | |
Таблица 3 - Технические характеристики и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Разность количества пятен в любых двух квадратах со стороной 25 мм, не более |
5 |
|
Число пятен в квадрате со стороной 25 мм у шаброванных плит модификации КЛ.1, не менее1) |
20 |
|
Параметр шероховатости Ra по ГОСТ 2789-73 рабочих поверхностей плит, мкм, не более: | |
|
- модификация КЛ.0, КЛ.00 исполнение 3 |
0,4 |
|
- модификация КЛ.1, КЛ.2 исполнение 1 |
1,6 |
|
- модификация КЛ.1, КЛ.2 исполнение 2 |
3,2 |
|
- модификация КЛ.3 исполнение 1 |
3,2 |
|
- модификация КЛ.3 исполнение 2 |
6,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Твердость рабочей поверхности чугунных плит, HB |
от 170 до 229 |
|
Разность в твердости на любых участках поверхности одной плиты, HB, не более: - для плит размером от 250*250 до 630*400 мм включ. - для плит размером св. 630*400 мм |
10 15 |
|
Условия эксплуатации: температура окружающей среды, °С - модификация КЛ.00, КЛ.0, КЛ.1 - модификация КЛ.2, КЛ.3 относительная влажность воздуха, %, не более допускаемое изменение температуры в течение 1 часа, °С |
от +16 до +24 от +14 до +26 80 0,5 |
|
1) Число пятен не устанавливается у чугунных плит на расстоянии до 5 мм от краев плит размерами 630*400 мм и не менее 10 мм от краев плит размерами свыше 630*400 мм. | |
Наибольший прогиб плит под действием сосредоточенной нагрузки на площади приложения нагрузки, равной 1/5L ■ 1/5B (где L - длина, B - ширина плиты) в любом месте рабочей поверхности плиты, не должен превышать значений, указанных в таблице 4.
Таблица 4 - Наибольший прогиб плит под действием сосредоточенной нагрузки
|
Размеры, мм |
Сосредоточенная нагрузка, Н |
Наибольший прогиб, мкм | |
|
исполнение 1 и 2 |
исполнение 3 | ||
|
250*250 |
78 |
0,5 |
0,4 |
|
300*300 |
80 |
0,6 |
0,5 |
|
400*400 |
196 |
1,0 |
0,8 |
|
630*400 |
490 |
2,0 |
1,8 |
|
1000*630 |
980 |
4,0 |
3,5 |
|
1000*750 |
1000 |
_ |
4,5 |
|
1000*1000 |
1000 |
_ |
4,5 |
|
1600*1000 |
2450 |
10,0 |
8,0 |
|
2000*1000 |
2450 |
10,0 |
8,0 |
|
2500*1600 |
4900 |
20,0 |
16,0 |
Таблица 5 - Габаритные размеры и масса
|
Размеры, мм |
Исполнение |
Габаритные размеры, мм, не менее |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
250*250 |
3 |
250 |
250 |
50 |
10 |
|
1, 2 |
250 |
250 |
55 |
14 | |
|
300*300 |
3 |
300 |
300 |
65 |
20 |
|
1, 2 |
300 |
300 |
55 |
20 | |
|
400*400 |
3 |
400 |
400 |
65 |
36 |
|
1, 2 |
400 |
400 |
55 |
38 | |
|
630*400 |
3 |
630 |
400 |
80 |
80 |
|
1, 2 |
630 |
400 |
60 |
65 | |
|
1000*630 |
3 |
1000 |
630 |
100 |
300 |
|
1, 2 |
1000 |
630 |
90 |
350 | |
|
1000*750 |
3 |
1000 |
750 |
100 |
360 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1000x1000 |
3 |
1000 |
1000 |
100 |
480 |
|
1600x1000 |
3 |
1600 |
1000 |
130 |
1050 |
|
1, 2 |
1600 |
1000 |
150 |
870 | |
|
2000x1000 |
3 |
2000 |
1000 |
200 |
600 |
|
1, 2 |
2000 |
1000 |
190 |
1100 | |
|
2500x1600 |
3 |
2500 |
1600 |
250 |
2800 |
|
1, 2 |
2500 |
1600 |
210 |
4200 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
150000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Плита поверочная или разметочная Micron |
_1) |
1 шт. |
|
Опоры регулируемые |
_ |
_1) |
|
Крышка или транспортная упаковка |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
1) В зависимости от заказа. | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип работы» документа «Плита поверочная и разметочная Micron. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»
«Плиты поверочные и разметочные Micron. Стандарт предприятия»
