Приборы диагностики свай ИДС-2М
| Номер в ГРСИ РФ: | 96805-25 |
|---|---|
| Производитель / заявитель: | ООО "ЛогиС", г.Раменское |
Приборы диагностики свай ИДС-2М (далее по тексту - ИДС-2М) предназначены для измерений параметров упругих механических колебаний твердого тела (диагностируемого объекта): виброскорости и периода (частоты).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96805-25 | ||||||
| Действует | по 05.11.2030 | ||||||
| Наименование | Приборы диагностики свай | ||||||
| Модель | ИДС-2М | ||||||
| Приказы |
№2387 от
05.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3a418213-30f1-b74b-e237-c730e2cc7c2d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЛогиС», РОССИЯ, 117342, Москва, ул. Бутлерова, д.17Б, этаж 2, пом.ХI, ком. 60Е, оф. 211
Поверка
| Методика поверки / информация о поверке |
МП 253-0019-2025 Государственная система обеспечения единства измерений. Приборы диагностики свай ИДС-2М. Методика поверки»
(с 05.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96805-25: Описание типа
2025-96805-25.pdf
|
Скачать | 314.4 КБ | |
|
96805-25: Методика поверки
МП 253-0019-2025
2025-mp96805-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Приборы диагностики свай ИДС-2М (далее по тексту - ИДС-2М) предназначены для измерений параметров упругих механических колебаний твердого тела (диагностируемого объекта): виброскорости и периода (частоты).
Описание
ИДС-2М состоит из регистраторов продольных волн от 1 до 4 штук (далее РПВ) и планшетного компьютера.
Принцип действия РПВ основан на преобразовании воздействия на чувствительный элемент РПВ инерциальных сил, возникающих при прямолинейных колебаниях твердого тела (свай), на которых устанавливается РПВ, в электрический сигнал.
РПВ выполнен в пластиковом корпусе и состоит из двух отсеков. В первом отсеке расположен датчик виброскорости (велосиметр), во втором - аккумулятор, который осуществляет питание велосиметра.
Планшетный компьютер предназначен для приёма, накопления и обработки электрических сигналов, поступающих с РПВ, и отображения результатов измерений на дисплее.
Планшетный компьютер представляет собой портативный блок, на лицевой панели которого расположен жидкокристаллический дисплей. Соединение планшетного компьютера и РПВ осуществляется по сети Wi-Fi с помощью точки доступа. К планшетному компьютеру могут подключаться до 4 РПВ одновременно. С помощью установленного на планшетный компьютер ПО можно произвести обработку измеренных данных, определить период колебаний диагностируемого объекта, рассчитать геометрические параметры диагностируемого объекта (сваи).
Общий вид прибора представлен на рисунке 1.
Место нанесения заводского номера и схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Нанесение знака поверки не предусмотрено.

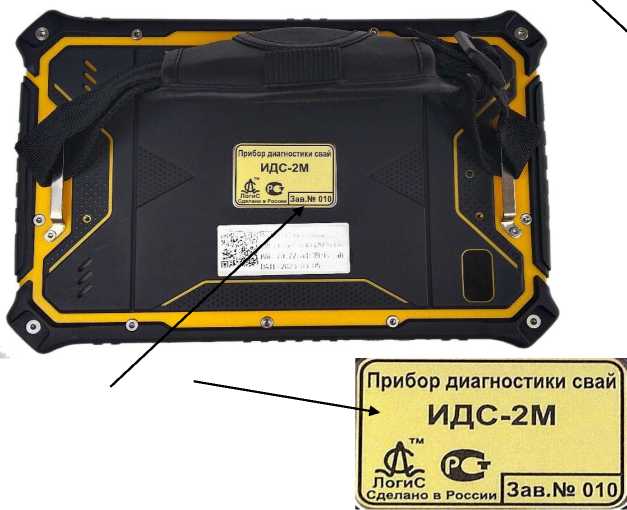

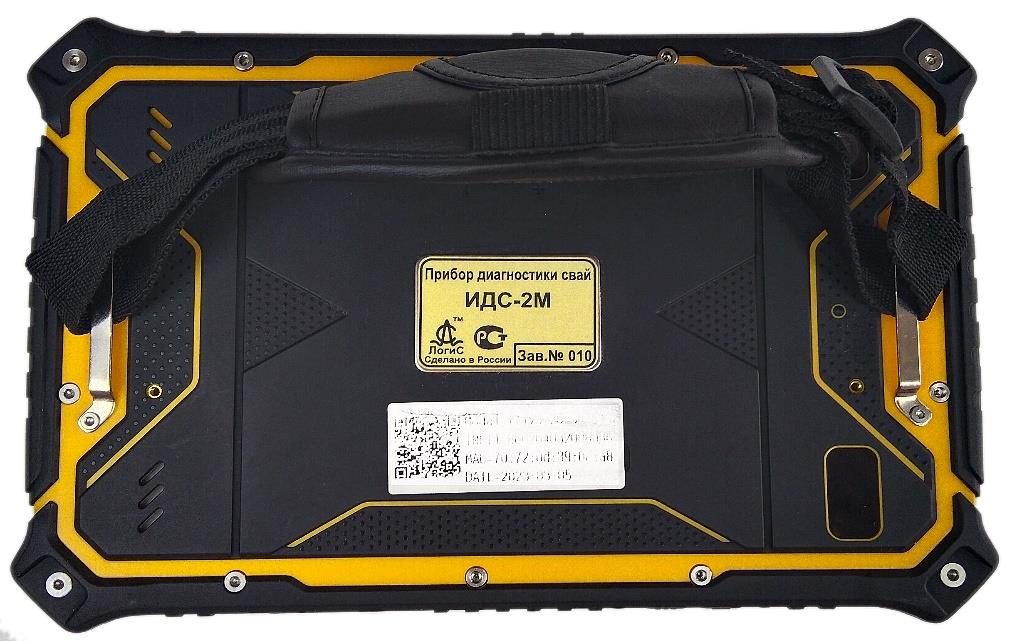

Заводской номер ИДС-2М в цифровом формате наносится методом лазерной гравировки на шильдик, расположенный на обратной стороне планшетного компьютера (рисунок 3) и типографским способом в формуляр. Заводские номера РПВ в цифровом формате наносятся методом лазерной гравировки на шильдики, расположенные на корпусе РПВ и типографским способом в формуляр.
Регистратор продольных волн

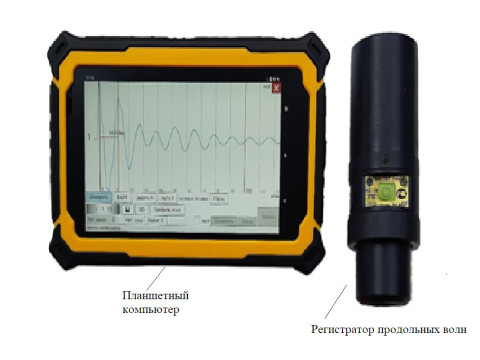

Рисунок 1 - Общий вид ИДС-2М
Место пломбирования
Заводской номер
рпв J'*£J
|сЛвлано в России Зав №б97|
Заводской номер

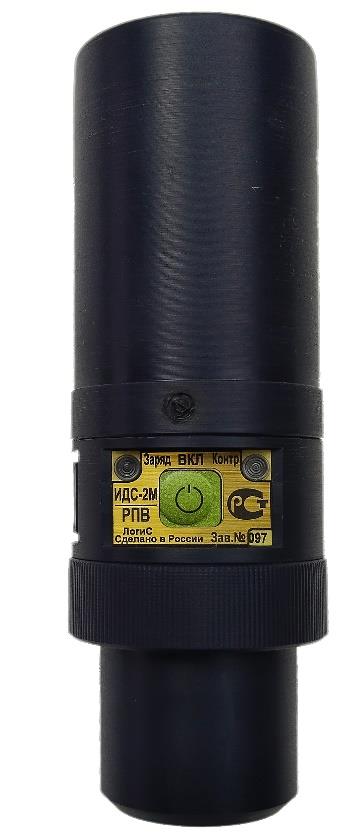

Рисунок 2 - Место нанесения заводского номера и схема пломбировки от несанкционированного доступа
Программное обеспечение
В приборах используется встроенное программное обеспечение (далее по тексту - ПО). ПО предназначено для регистрации, обработки, отображения и сохранения результатов измерений в памяти планшетного компьютера.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Метрологически значимая часть не выделена, всё ПО является метрологически значимым.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IDS2M |
|
Номер версии (идентификационный номер) ПО |
4.30 |
Технические характеристики
Метрологические, технические характеристики и показатели надежности ИДС-2М приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброскорости, м/с |
от V10-4 до 0,1 |
|
Диапазон рабочих частот, Гц |
от 20 до 2000 |
|
Пределы допускаемой относительной погрешности измерений виброскорости в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерений периода колебаний диагностируемого объекта, мс |
от 0,5 до 50 |
|
Пределы допускаемой относительной погрешности измерений периода колебаний диагностируемого объекта, % - в диапазоне от 0,5 мс до 5,0 мс включ. - в диапазоне Св. 5,0 мс до 50,0 мс включ. |
±5 ±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания - напряжение постоянного тока, В |
5,0 |
|
Количество измерительных каналов |
1-4* |
|
Габаритные размеры, мм, не более | |
|
- регистратор продольных волн (РПВ) |
50 |
|
- диаметр | |
|
- длина |
150 |
|
-планшетный компьютер | |
|
- длина |
210 |
|
- ширина |
140 |
|
- высота |
25 |
|
Масса, кг, не более | |
|
-регистратор продольных волн (РПВ) |
0,35 |
|
- планшетный компьютер |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
|
- максимальная относительная влажность при температуре окружающего воздуха 30 °С, % |
95 |
|
* В зависимости от комплекта поставки РПВ | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность прибора ИДС-2М
|
Наименование |
Обозначение |
Кол-во |
|
Прибор диагностики свай в составе: - регистратор продольных волн (далее РПВ); - планшетный компьютер |
ГЛТУ.416613.012 |
1-4*шт. 1 шт. |
|
Комплект программного обеспечения |
- |
1 шт. |
|
Комплект принадлежностей |
ГЛТУ.305564.044 |
1 шт. |
|
Транспортная тара |
- |
1 шт. |
|
Эксплуатационная документация1 шт. | ||
|
Формуляр |
ГЛТУ.416966.002ФО |
1 экз. |
|
Руководство по эксплуатации |
ГЛТУ.416966.002РЭ |
1 экз. |
|
* По согласованию с заказчиком возможна поставка до 4 шт. в комплекте | ||
Сведения о методах измерений
приведены в документе ГЛТУ.416966.002 РЭ «Прибор диагностики свай ИДС-2М. Руководство по эксплуатации.» Раздел 4.5.1. «Метод измерения».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГЛТУ.416966.002 ТУ «Прибор диагностики свай ИДС-2М». Технические условия
