Полуприцеп-цистерна ЧЖУНЦЗИ SDW9401GYY
| Номер в ГРСИ РФ: | 96812-25 |
|---|---|
| Производитель / заявитель: | Jizhong Vehicle (Group) Co., Ltd., КИТАЙ |
|
96812-25: Описание типа
2025-96812-25.pdf
|
Скачать | 178.9 КБ |
Полуприцеп-цистерна ЧЖУНЦЗИ SDW9401GYY (далее - ППЦ) предназначена для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96812-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | ЧЖУНЦЗИ SDW9401GYY | ||||||
| Приказы |
№2387 от
05.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 27865856-e861-5243-8cc4-9f51a261b2e0 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Jizhong Vehicle (Group) Co., Ltd., КИТАЙ, Liangshan, Shandong Province, Liangshan County, Quanpu Industrial Park
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 05.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96812-25: Описание типа
2025-96812-25.pdf
|
Скачать | 178.9 КБ |
Описание типа
Назначение
Полуприцеп-цистерна ЧЖУНЦЗИ SDW9401GYY (далее - ППЦ) предназначена для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.
Описание
ППЦ представляет собой сварную емкость, имеющую в поперечном сечении чемоданообразную форму постоянного сечения, состоящую из обечайки и днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции. Для гашения гидравлических ударов во время движения, внутри секций установлены волнорезы. Каждая секция является транспортной мерой полной вместимости.
Принцип действия ППЦ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждой секции цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр нанесен ударным методом на маркировочную табличку, закрепленную на ППЦ при помощи алюминиевых заклепок.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна с заводским номером LA993NGG8D0SDW906.
Нанесение знака поверки на ППЦ не предусмотрено.

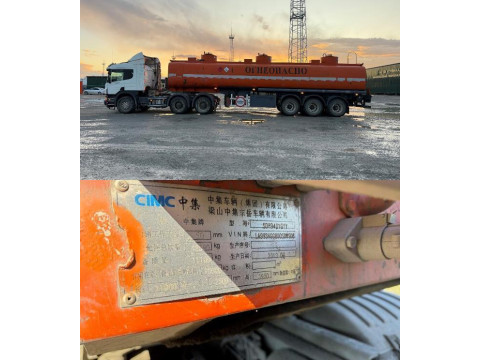

Общий вид ППЦ и место нанесения заводского номера приведены на рисунках 1-2.
Рисунок 1 - Общий вид полуприцепа-цистерны ЧЖУНЦЗИ SDW9401GYY

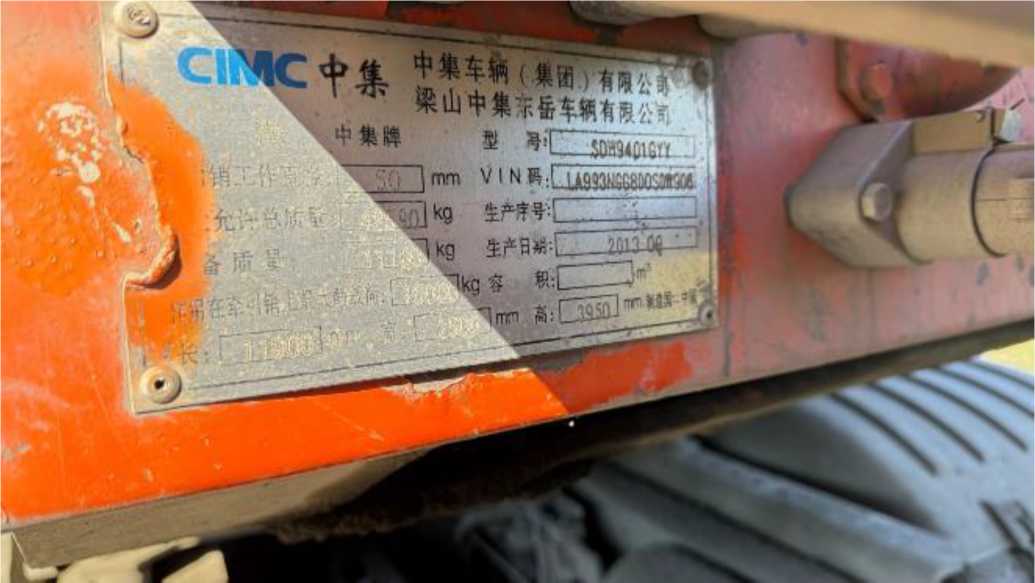

Рисунок 2 - Место нанесения заводского номера полуприцепа-цистерны ЧЖУНЦЗИ SDW9401GYY
Технические характеристики
Таблица 1 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
39000 |
|
Количество секций, шт. |
3 |
|
Номинальная вместимость секций, дм3 1 секция |
12000 |
|
2 секция |
13600 |
|
3 секция |
13400 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от -40 до +45 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений_____________
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ЧЖУНЦЗИ SDW9401GYY |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 паспорта
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
