Проволочки и ролики
| Номер в ГРСИ РФ: | 96817-25 |
|---|---|
| Категория: | Проволочки измерительные |
| Производитель / заявитель: | Dasqua Technology Ltd, КНР |
Проволочки и ролики предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96817-25 | |||||||||||||||||||||||||||
| Действует | по 05.11.2030 | |||||||||||||||||||||||||||
| Наименование | Проволочки и ролики | |||||||||||||||||||||||||||
| Модификации |
4090 4091 6211 |
|||||||||||||||||||||||||||
| Приказы |
№2387 от
05.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5d3e1ded-ee7c-b791-bd41-665337873215 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Dasqua Technology Ltd, КИТАЙ, 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu
Поверка
| Методика поверки / информация о поверке |
МП СГ-63-2025 Государственная система обеспечения единства измерений. Проволочки и ролики. Методика поверки
(с 05.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96817-25: Описание типа
2025-96817-25.pdf
|
Скачать | 263 КБ | |
|
96817-25: Методика поверки
МП СГ-63-2025
2025-mp96817-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Проволочки и ролики предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Описание
Принцип действия заключается в измерении среднего диаметра резьбы как диаметра воображаемого цилиндра, поверхность которого пересекает витки резьбы, так что ширина витка в сечении, проходящем через ось резьбы, равна ширине впадины, в которые закладываются три проволочки равного диаметра и при помощи какого-либо контактного средства измерений измеряется размер с последующим расчетом.
Проволочки и ролики представляют собой цилиндрические стержни определенного диаметра.
Проволочки и ролики изготавливаются следующих моделей:
4090 - ступенчатые, изготовленные из стали, с шагом номинального диаметра 0,001 мм;
4091 - ступенчатые, изготовленные из стали, с шагом номинального диаметра 0,001 мм;
6211 - гладкие, изготовленные из стали, с шагом номинального диаметра от 0,001 мм. Могут комплектоваться в наборы или поставляться поштучно.
Конструкция проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе.
Проволочки и ролики отличаются между собой внешним видом, метрологическими и техническими характеристиками.
знак
или
наносится на паспорт
Товарный
проволочек и роликов типографским методом и на футляр лазерной маркировкой или с помощью наклейки или шильдика.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шильдик, прикрепляемый к внутренней стороне крышки набора, либо к непосредственно комплекту проволочек, либо на пластину, к которой крепятся проволочки - методом лазерной гравировки, либо на индивидуальную упаковку методом покраски на этикетке в местах, указанных на рисунке 3.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид проволочек и роликов указан на рисунках 1 - 2.
Пломбирование проволочек и роликов от несанкционированного доступа не предусмотрено.

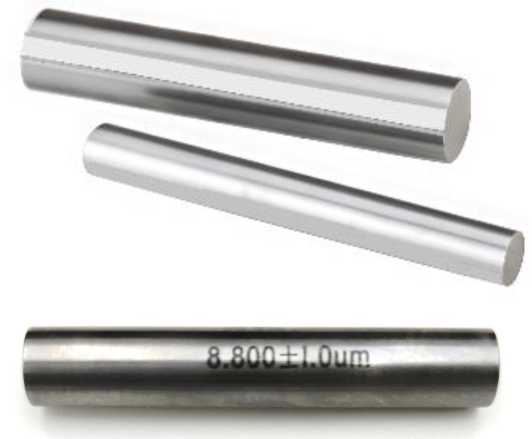

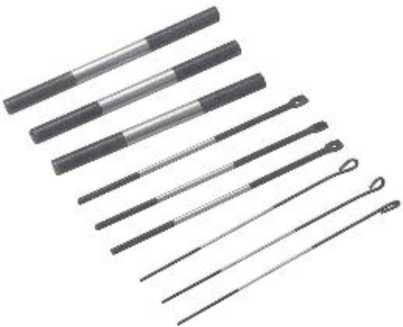

Рисунок 1 - Общий вид проволочек и роликов модели 4090 и 4091
Места нанесения заводского номера

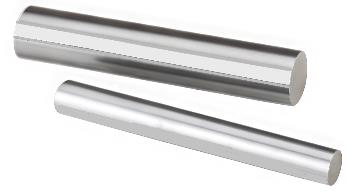

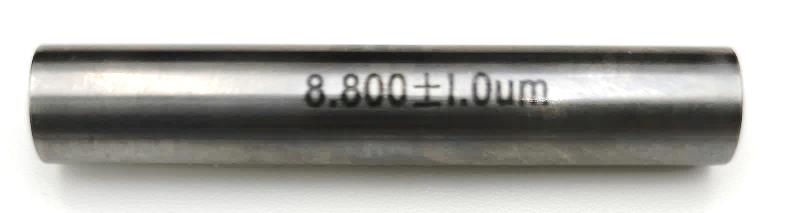

Рисунок 2 - Общий вид проволочек и роликов модели 6211

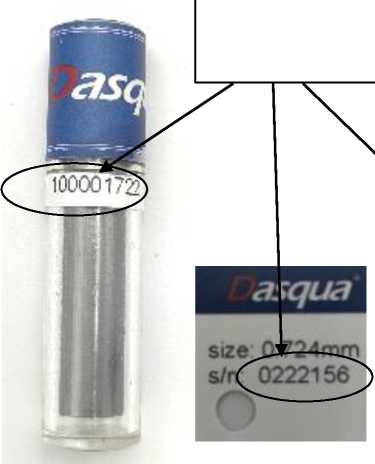

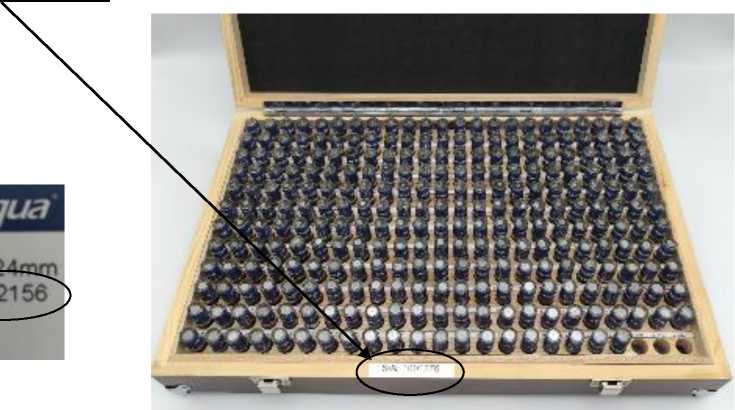

Рисунок 3 - Места нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики проволочек и роликов, поставляемых поштучно
|
Модель |
Номинальные значения диаметра, мм |
Градация, мм |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
4090 |
От 0,110 до 35,000 |
0,001 |
±0,0003 |
0,6 |
|
4091 |
От 0,110 до 35,000 |
0,001 |
±0,0005 |
1,0 |
|
6211 |
От 0,990 до 35,000 |
0,001 |
±0,0010 |
2,0 |
аблица 2 -Наборы проволочек и роликов
|
Модель |
Номинальные значения диаметра, мм |
Градация, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6211 |
От 0,20 до 0,50 |
0,01 |
31 |
±0,001 |
2,0 |
|
От 0,50 до 1,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 1,00 до 1,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 1,50 до 2,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 2,00 до 2,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 2,50 до 3,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 3,00 до 3,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 3,50 до 4,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 4,00 до 4,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 4,50 до 5,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 5,00 до 5,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 5,50 до 6,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 6,00 до 6,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 6,50 до 7,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 7,00 до 7,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 7,50 до 8,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 8,00 до 8,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 8,50 до 9,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 9,00 до 9,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 9,50 до 10,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 10,00 до 10,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 10,50 до 11,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 11,00 до 11,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 11,50 до 12,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 12,00 до 12,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 12,50 до 13,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 13,00 до 13,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 13,50 до 14,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 14,00 до 14,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 14,50 до 15,00 |
0,01 |
51 |
±0,001 |
2,0 |
П Продолжение таблицы 2
|
Модель |
Номинальные значения диаметра, мм |
Градация, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6211 |
От 15,00 до 15,50 |
0,01 |
51 |
±0,001 |
2,0 |
|
От 15,50 до 16,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 16,00 до 16,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 16,50 до 17,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 17,00 до 17,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 17,50 до 18,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 18,00 до 18,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 18,50 до 19,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 19,00 до 19,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 19,50 до 20,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 1,00 до 2,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 2,00 до 3,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 3,00 до 4,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 4,00 до 5,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 5,00 до 6,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 6,00 до 7,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 7,00 до 8,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 8,00 до 9,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 9,00 до 10,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 1,0 до 5,0 |
0,1 |
41 |
±0,001 |
2,0 | |
|
От 5,0 до 10,0 |
0,1 |
51 |
±0,001 |
2,0 | |
|
От 10,0 до 15,0 |
0,1 |
51 |
±0,001 |
2,0 | |
|
От 15,0 до 20,0 |
0,1 |
51 |
±0,001 |
2,0 | |
|
От 1,0 до 10,0 |
0,1 |
91 |
±0,001 |
2,0 | |
|
От 0,99 до 9,99 От 1,00 до 10,00 От 1,01 до 10,01 |
0,1 |
273 |
±0,001 |
2,0 |
аблица 3 - Габаритные размеры и масса наборов
|
Модель |
Номинальные значения диаметра, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
6211 |
От 0,20 до 0,50 |
250x250x100 |
2,0 |
|
От 0,50 до 1,00 |
250x250x100 |
2,0 | |
|
От 1,00 до 1,50 |
250x250x100 |
2,0 | |
|
От 1,50 до 2,00 |
250x250x100 |
2,0 | |
|
От 2,00 до 2,50 |
250x250x100 |
2,0 | |
|
От 2,50 до 3,00 |
250x250x100 |
2,0 | |
|
От 3,00 до 3,50 |
250x250x100 |
2,0 | |
|
От 3,50 до 4,00 |
250x250x100 |
2,0 | |
|
От 4,00 до 4,50 |
250x250x100 |
2,0 | |
|
От 4,50 до 5,00 |
250x250x100 |
2,0 | |
|
От 5,00 до 5,50 |
250x250x100 |
2,0 |
Продолжение таблицы 3
|
Модель |
Номинальные значения диаметра, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
6211 |
От 5,50 до 6,00 |
250x250x100 |
2,0 |
|
От 6,00 до 6,50 |
250x250x100 |
2,0 | |
|
От 6,50 до 7,00 |
250x250x100 |
2,0 | |
|
От 7,00 до 7,50 |
250x250x100 |
2,0 | |
|
От 7,50 до 8,00 |
250x250x100 |
3,0 | |
|
От 8,00 до 8,50 |
250x250x100 |
3,0 | |
|
От 8,50 до 9,00 |
250x250x100 |
3,0 | |
|
От 9,00 до 9,50 |
250x250x100 |
3,0 | |
|
От 9,50 до 10,00 |
250x250x100 |
3,0 | |
|
От 10,00 до 10,50 |
250x250x100 |
4,0 | |
|
От 10,50 до 11,00 |
250x250x100 |
4,0 | |
|
От 11,00 до 11,50 |
250x250x100 |
4,0 | |
|
От 11,50 до 12,00 |
250x250x100 |
4,0 | |
|
От 12,00 до 12,50 |
250x250x100 |
5,0 | |
|
От 12,50 до 13,00 |
250x250x100 |
5,0 | |
|
От 13,00 до 13,50 |
250x250x100 |
5,0 | |
|
От 13,50 до 14,00 |
250x250x100 |
5,0 | |
|
От 14,00 до 14,50 |
250x250x100 |
5,0 | |
|
От 14,50 до 15,00 |
250x250x100 |
6,0 | |
|
От 15,00 до 15,50 |
250x250x100 |
6,0 | |
|
От 15,50 до 16,00 |
250x250x100 |
6,0 | |
|
От 16,00 до 16,50 |
250x250x100 |
8,0 | |
|
От 16,50 до 17,00 |
250x250x100 |
8,0 | |
|
От 17,00 до 17,50 |
250x250x100 |
8,0 | |
|
От 17,50 до 18,00 |
250x250x100 |
8,0 | |
|
От 18,00 до 18,50 |
250x250x100 |
8,0 | |
|
От 18,50 до 19,00 |
250x250x100 |
8,0 | |
|
От 19,00 до 19,50 |
250x250x100 |
8,0 | |
|
От 19,50 до 20,00 |
250x250x100 |
8,0 | |
|
От 1,00 до 2,00 |
500x300x100 |
0,5 | |
|
От 2,00 до 3,00 |
500x300x100 |
1,0 | |
|
От 3,00 до 4,00 |
500x300x100 |
1,0 | |
|
От 4,00 до 5,00 |
500x300x100 |
1,5 | |
|
От 5,00 до 6,00 |
500x300x100 |
2,0 | |
|
От 6,00 до 7,00 |
500x300x100 |
2,5 | |
|
От 7,00 до 8,00 |
500x300x100 |
3,0 | |
|
От 8,00 до 9,00 |
500x300x100 |
3,5 | |
|
От 9,00 до 10,00 |
500x300x100 |
4,0 | |
|
От 1,0 до 5,0 |
250x250x100 |
1,0 | |
|
От 5,0 до 10,0 |
250x250x100 |
2,0 | |
|
От 10,0 до 15,0 |
250x250x100 |
4,0 | |
|
От 15,0 до 20,0 |
250x250x100 |
7,0 | |
|
От 1 до 10,0 |
500x300x100 |
3,0 | |
|
От 0,99 до 9,99 От 1,0 до 10,0 От 1,01 до 10,01 |
500x300x100 |
5,0 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Проволочки или ролики |
- |
1 шт. или 1 набор или 1 комплект |
|
Футляр или укладочный ящик |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы и техническое обслуживание» паспорта проволочек и роликов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г;
Стандарт предприятия Dasqua Technology Ltd «Проволочки и ролики».
Другие Проволочки измерительные
