Датчики крутящего момента силы TS
| Номер в ГРСИ РФ: | 96819-25 |
|---|---|
| Производитель / заявитель: | Фирма "MAGTROL", Швейцария |
Датчики крутящего момента силы TS (далее - датчики) предназначены для измерений статических и динамических крутящих моментов силы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96819-25 | ||||||||||||
| Действует | по 07.11.2030 | ||||||||||||
| Наименование | Датчики крутящего момента силы | ||||||||||||
| Модель | TS | ||||||||||||
| Модификации |
TS 101 TS 102 TS 103 TS 104 TS 105 TS 106 TS 107 TS 109 TS 110 TS 111 TS 112 TS 113 |
||||||||||||
| Приказы |
№2415 от
07.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 000b92f6-6557-53b9-b82d-6a3d33258910 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Magtrol SA, ШВЕЙЦАРИЯ, Route de Montena 77, 1728 Rossens
Поверка
| Методика поверки / информация о поверке |
РТ-МП-965-445-2024 Государственная система обеспечения единства измерений. Датчики крутящего момента силы TS. Методика поверки
(с 07.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96819-25: Описание типа
2025-96819-25.pdf
|
Скачать | 151.3 КБ | |
|
96819-25: Методика поверки
РТ-МП-965-445-2024
2025-mp96819-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Датчики крутящего момента силы TS (далее - датчики) предназначены для измерений статических и динамических крутящих моментов силы.
Описание
Конструктивно датчики выполнены в корпусе прямоугольной формы, являющемся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Встроенный опорный узел допускает монтаж в качестве упорного подшипника и упрощает эксплуатацию.
Каждый цилиндр имеет расположенный по кругу ряд пазов и вращается совместно с валом внутри катушки. Переменный ток с частотой до 20 кГц протекает через первичную обмотку. Когда крутящий момент силы отсутствует, пазы на двух цилиндрах не совмещены. При наличии крутящего момента силы деформационная зона подвергается угловой деформации и пазы начинают перекрывать друг друга. Таким образом, во вторичной обмотке возникает напряжение, пропорциональное крутящему моменту силы. Формирующая электроника, встроенная в датчик, преобразует номинальный крутящий момент в напряжение от 0 до ±10 В. Электрические сигналы далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Датчики работают в комплексе с измерительными усилителями фирмы «Magtrol SA» модели 3411 и 6400 (данные усилители поставляются опционально). Возможно использование других усилителей с характеристиками, соответствующими электрическим параметрам датчиков.
Принцип действия датчиков основан на измерительной системе, работающей по принципу дифференциального трансформатора. Система основана на пропорциональности крутящего момента силы и возникающей в результате деформации индуктивности, состоящей из двух концентрических цилиндров, расположенных на валу с двух сторон области концентраций деформации вала, и двух концентрических катушек статора, прикрепленных к корпусу.
К данному типу средств измерений относятся датчики следующих модификаций TS 101, TS 102, TS 103, TS 104, TS 105, TS 106, TS 107, TS 109, TS 110, TS 111, TS 112, TS 113.
Структура обозначения датчика крутящего момента силы: TS [N], стандартная серия по каталогу производителя, где N - цифровой код по спецификации размерного ряда датчиков по каталогу производителя (например, 101, 111).
Нанесение знака поверки на датчики не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на идентификационной табличке датчика, которая крепится на корпусе датчика, типографским способом и имеет цифро-буквенное обозначение.
Общий вид датчиков представлен на рисунке 1.
Общий вид идентификационной таблички представлен на рисунке 2.

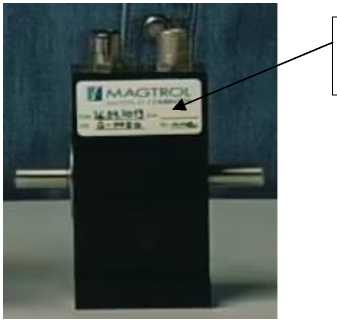

Идентификационная табличка

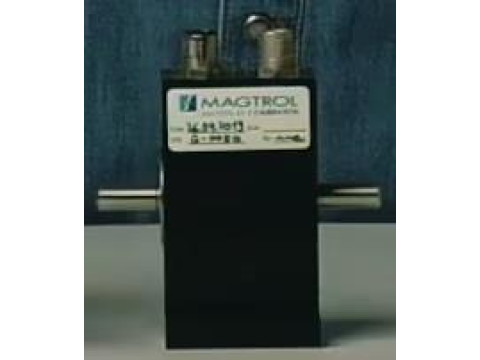

Рисунок 1 - Общий вид датчиков крутящего момента силы TS
Место нанесения серийного номера
Рисунок 2 - Общий вид идентификационной таблички
MAGTROL
MOTOR ТШ1Н0 & SfNSORS
_
___MODEL:
Пломбирование датчиков не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Верхний предел измерений крутящего момента силы, Н^м |
Пределы допускаемой погрешности измерений крутящего момента силы, приведенной к верхнему пределу измерений, %* |
|
TS 101 |
0,1 |
±0,1; ±0,2; ±0,5 |
|
TS 102 |
0,2 |
±0,1; ±0,2; ±0,5 |
|
TS 103 |
0,5 |
±0,1; ±0,2; ±0,5 |
|
TS 104 |
1 |
±0,1; ±0,2; ±0,5 |
|
TS 105 |
2 |
±0,1; ±0,2; ±0,5 |
|
TS 106 |
5 |
±0,1; ±0,2; ±0,5 |
|
TS 107 |
10 |
±0,1; ±0,2; ±0,5 |
|
TS 109 |
20 |
±0,1; ±0,2; ±0,5 |
|
TS 110 |
50 |
±0,1; ±0,2; ±0,5 |
|
TS 111 |
100 |
±0,1; ±0,2; ±0,5 |
|
TS 112 |
200 |
±0,1; ±0,2; ±0,5 |
|
TS 113 |
500 |
±0,1; ±0,2; ±0,5 |
|
* Значение погрешности указано в сертификате калибровки на датчик крутящего момента силы | ||
Таблица 2 - Основные технические характеристики
|
Модификация |
Габаритные размеры, длинахширинахвысота, мм, не более |
Максимальная допустимая частота вращения, об/мин |
Масса, кг, не более |
|
TS 101 |
114х101х100 |
15000 |
0,5 |
|
TS 102 |
114х101х100 |
15000 |
0,5 |
|
TS 103 |
136x101x100 |
15000 |
0,5 |
|
TS 104 |
136x101x100 |
15000 |
0,65 |
|
TS 105 |
136x101x100 |
15000 |
0,65 |
|
TS 106 |
136x101x100 |
15000 |
0,65 |
|
TS 107 |
136x101x100 |
15000 |
0,7 |
|
TS 109 |
170x90x134 |
8 000 |
1,25 |
|
TS 110 |
190x90x134 |
8 000 |
1,30 |
|
TS 111 |
200x90x134 |
8 000 |
1,35 |
|
TS 112 |
228x100x155 |
6 000 |
5,0 |
|
TS 113 |
248x100x155 |
6 000 |
5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходное значение электрического сигнала при верхнем пределе измерений крутящего момента силы датчика, В |
±5 |
|
Выходное значение электрического сигнала при двукратной перегрузке датчика, В |
±10 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -25 до +80 95 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик крутящего момента силы |
TS |
1 шт. |
|
Дополнительные адаптеры |
- |
по отдельному заказу |
|
Измерительный усилитель фирмы «Magtrol SA» |
3411, 6400 |
по отдельному заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Сертификат калибровки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Принципы измерения» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 06.09.2024 № 2152 Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы
Стандарт предприятия «Magtrol SA», Швейцария
