Штангенциркули Miyamotometrology
| Номер в ГРСИ РФ: | 96824-25 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Штангенциркули Miyamotometrology (далее - штангенциркули) предназначены для измерений наружных и внутренних размеров, а также для измерений глубин отверстий и уступов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96824-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 07.11.2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Штангенциркули | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Miyamotometrology | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
A - BC A - Модель: 1111, 1112, 1113, 1114, 1115, 1116, 1119, 1121, 1122, 1123, 1124, 1125, 1128, 1211, 1221, 1222, 1311, 1312, 1313, 1321, 1322, 1323, 1411, 1421, 1411, 1131, 1141, 1151, 1153, 1154, 1155, 1156, 1157, 1158, 1159, 1161, 1162, 1166, 1167, 1183, 1251, 1252, 1351, 1352, 1452 B - Модификация C - Наличие маркировки изготовителя: A, B, C, R, W, при отсутствии обозначения нет на испытания представлены: 1121-150 1111-150 1113-150 1124-130 1128-150 1121-300 1111-300 1114-70 1115-300 1222-300 1221-1000 1211-300 1323-200 1321-3000 1312-300 1421-500 1421-1000 1411-500 1141-150 1141-300 1131-300 1131-150 1131-200 1156-150 1153-150 1153-200W 1154-150 1154-150W 1155-150 1156-200 1159-150 1162-150 1162-200 1166-150 1153-300 1156-300 1158-300 1161-150 1251-200 1252-300 1252-1000 1351-200 1352-2000 1452-300 1452-2000 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2415 от
07.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 820483a2-68a9-e666-4072-aa13064940fd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНСТРУМЕНТ», РОССИЯ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Поверка
| Методика поверки / информация о поверке |
МП-786-2025 Государственная система обеспечения единства измерений. Штангенциркули Miyamotometrology. Методика поверки
(с 07.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96824-25: Описание типа
2025-96824-25.pdf
|
Скачать | 668.8 КБ | |
|
96824-25: Методика поверки
МП-786-2025
2025-mp96824-25.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Штангенциркули Miyamotometrology (далее - штангенциркули) предназначены для измерений наружных и внутренних размеров, а также для измерений глубин отверстий и уступов.
Описание
Принцип действия штангенциркулей с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству, на котором имеются кнопки, с помощью которых осуществляется ряд специальных функций. Питание штангенциркулей осуществляется от батарейки.
Штангенциркули выпускаются в следующих моделях:
- 1111, 1112, 1113, 1114, 1115, 1116, 1119, 1121, 1122, 1123, 1124, 1125, 1128, 1211, 1221, 1222, 1311, 1312, 1313, 1321, 1322, 1323, 1411, 1421 - с отсчетом по нониусу;
- 1131, 1141 - с отсчетом по круговой шкале;
- 1151, 1153, 1154, 1155, 1156, 1157, 1158, 1159, 1161, 1162, 1166, 1167, 1183, 1251, 1252, 1351, 1352, 1452 - с цифровым отсчетным устройством.
Модели штангенциркулей делятся на модификации, которые отличаются между собой диапазонами измерений, размерами губок и штанги и пределами допускаемой абсолютной погрешности измерений.
В зависимости от модификации, штангенциркули могут иметь в обозначении следующие дополнительные буквы латинского алфавита (A, B, C, R, W), являющиеся частью маркировки изготовителя.
Штангенциркули моделей 1111, 1112, 1113, 1114, 1115, 1116, 1119, 1121, 1122, 1123, 1124, 1125, 1128, 1131, 1141, 1151, 1153, 1154, 1155, 1156, 1157, 1158, 1159, 1161, 1162, 1166, 1167, 1183 двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности (штангенциркули с цифровым отсчетным устройством могут не иметь шкалы на штанге), подвижной рамки с отсчетным устройством, зажимающего элемента (кроме моделей 1113, 1123), глубиномера, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.
Штангенциркули моделей 1211, 1221, 1222, 1251, 1252 двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности (штангенциркули с цифровым отсчетным устройством могут не иметь шкалы на штанге), подвижной рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули моделей 1311, 1312, 1313, 1321, 1322, 1323, 1351, 1352 односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности (штангенциркули с цифровым отсчетным устройством могут не иметь шкалы на штанге), подвижной рамки с отсчетным устройством, зажимающего элемента, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули моделей 1411, 1421, 1452 двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности (штангенциркули с цифровым отсчетным устройством могут не иметь шкалы на штанге), подвижной рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули могут оснащаться устройством микроподачи для точного позиционирования рамки, а также могут иметь приводной ролик для удобства перемещения рамки.
У штангенциркулей моделей 1115, 1125, 1162 губки для измерений наружных и внутренних размеров имеют твердосплавные вставки, у штангенциркулей модели 1161 губки для измерений наружных размеров имеют керамические вставки.
У штангенциркулей модели 1166 губки для измерений наружных размеров имеют игольчатую форму для измерений в узких канавках, у штангенциркулей модели 1167 губки для измерений наружных размеров имеют уменьшение толщины по длине губок для измерений в узких канавках.
Общий вид штангенциркулей представлен на рисунках 1 - 37.
Варианты электронных цифровых отсчетных устройств приведены на рисунке 38.
Цвета корпуса и кнопок управления цифрового отсчетного устройства не влияют на метрологические характеристики штангенциркуля и могут быть изменены изготовителем.
Заводской номер наносится на нерабочую часть лицевой поверхности штанги, на оборотную сторону рамки с цифровым отсчетным устройством и/или на оборотную поверхность штанги в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, любым технологическим способом (наклейка, гравировка, штамп, краска). Места нанесения заводского номера представлены на рисунке 39.
Нанесение знака поверки на средство измерений не предусмотрено.
Товарный знак ............ наносится на нерабочую лицевую поверхность штанги, рамку
(в том числе заднюю часть рамки) и/или циферблат круговой шкалы краской, методом лазерной маркировки или с помощью наклейки, а также может наноситься на футляр методом типографской печати или лазерной маркировки и паспорт методом типографской печати.
Нанесение знака утверждения типа на средство измерений и пломбирование штангенциркулей не предусмотрено.

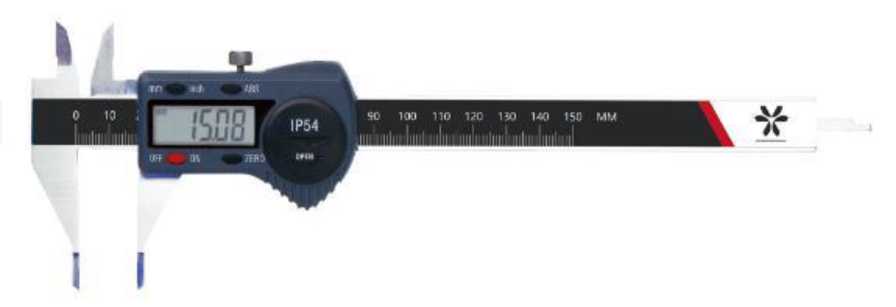

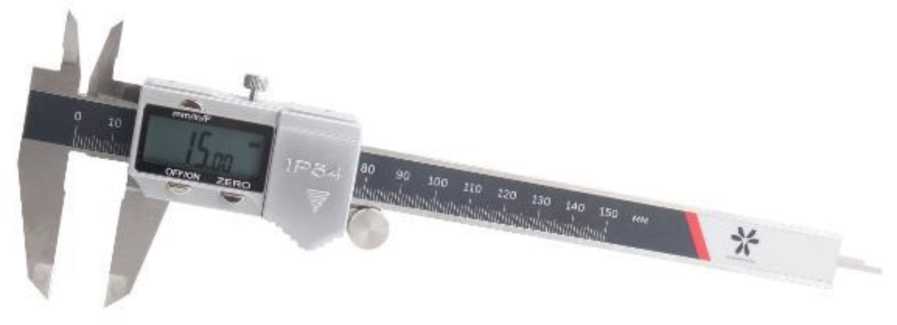

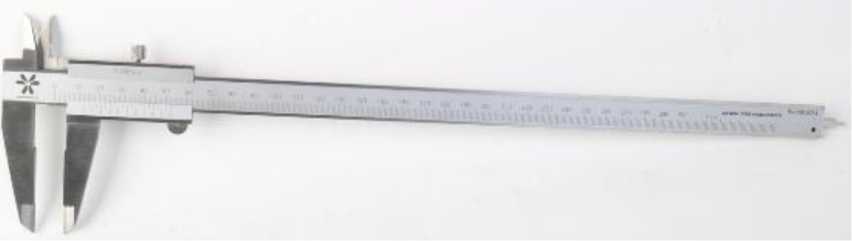

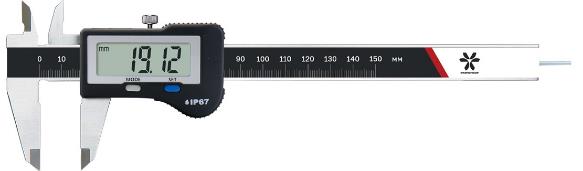

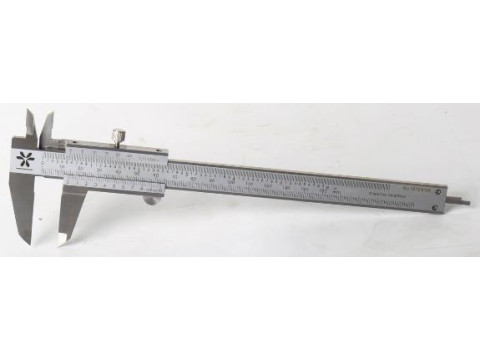

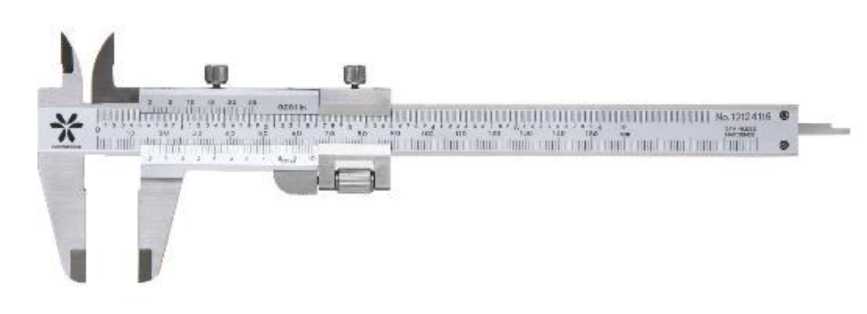

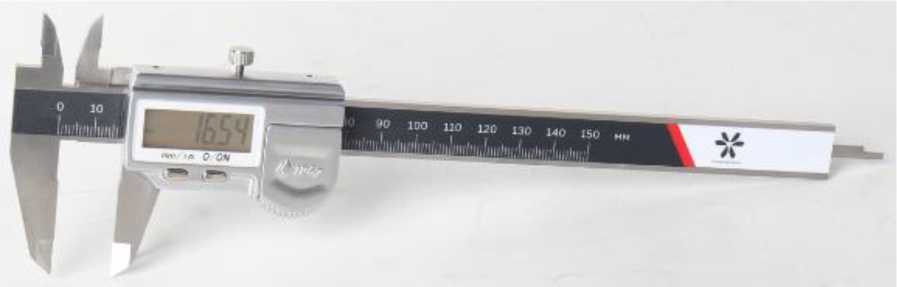

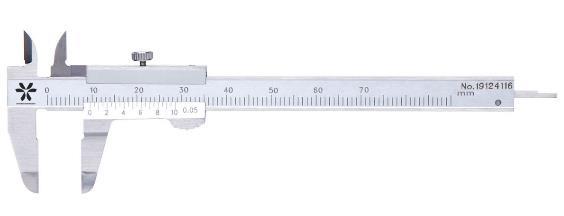

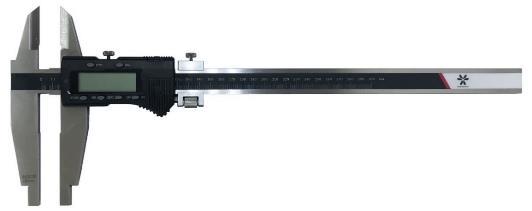

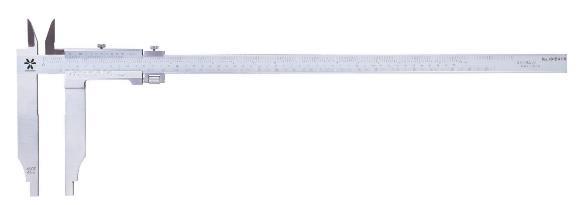

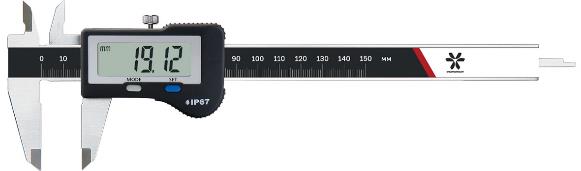

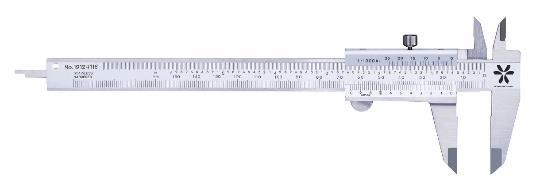

Рисунок 1 - Общий вид штангенциркулей моделей 1111, 1121

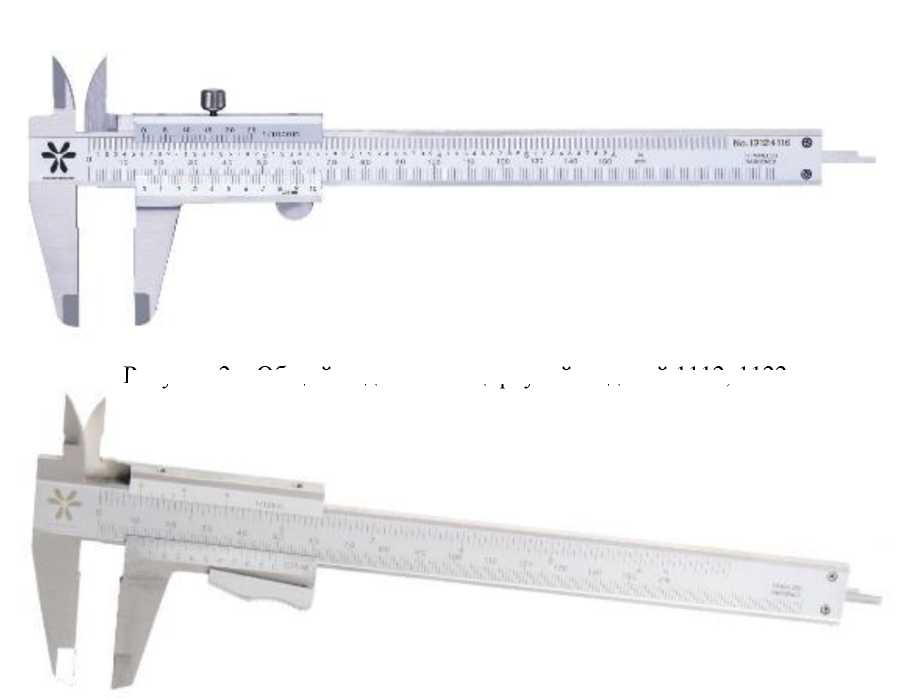

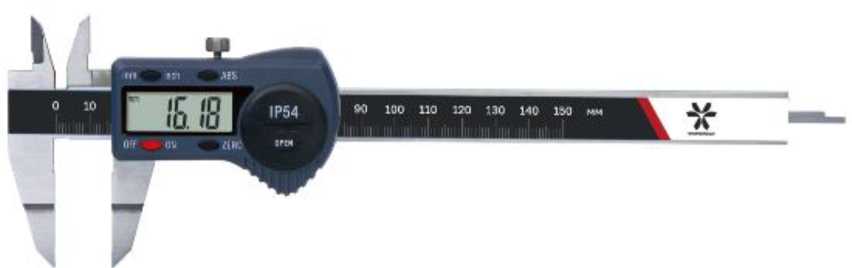

Рисунок 2 - Общий вид штангенциркулей моделей 1112, 1122

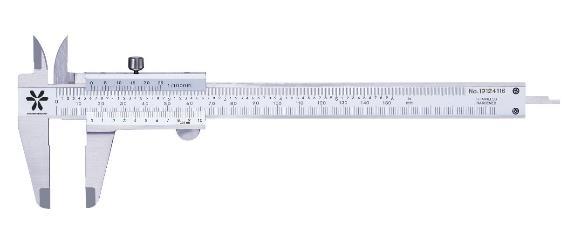

Рисунок 3 - Общий вид штангенциркулей моделей 1113, 1123

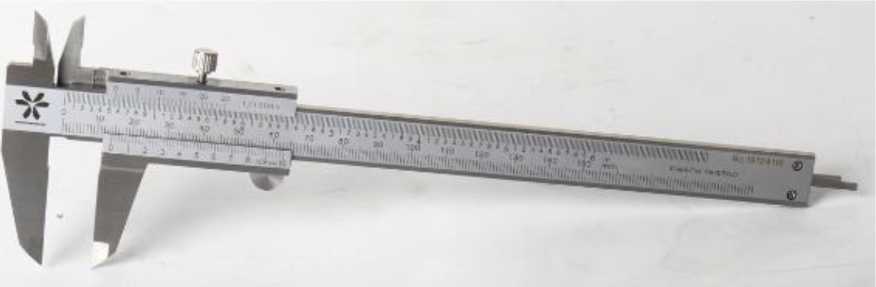

Рисунок 4 - Общий вид штангенциркулей модели 1114

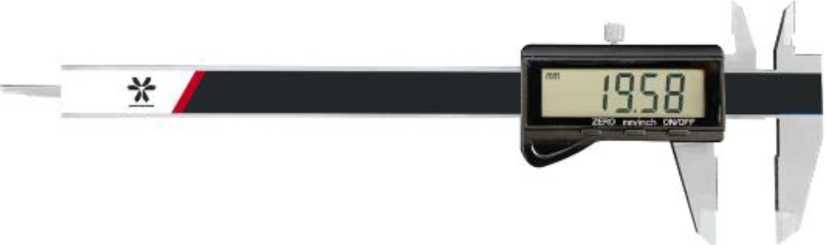

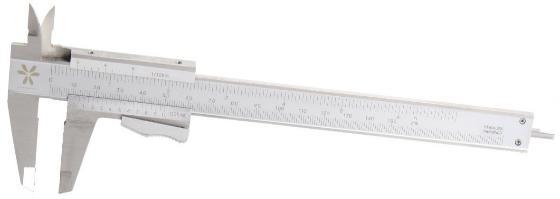

Рисунок 5 - Общий вид штангенциркулей моделей 1115, 1125

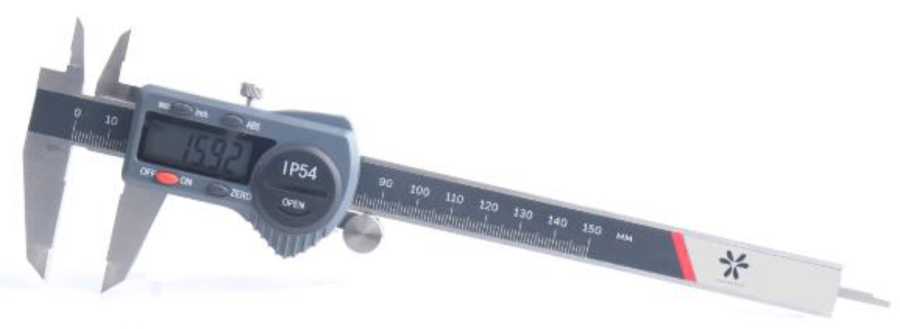

Рисунок 6 - Общий вид штангенциркулей модели 1116

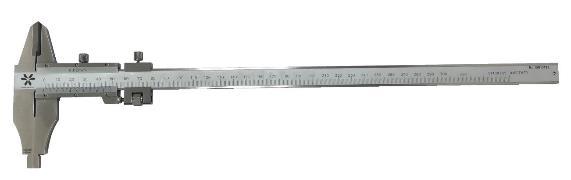

Рисунок 7 - Общий вид штангенциркулей моделей 1119, 1128

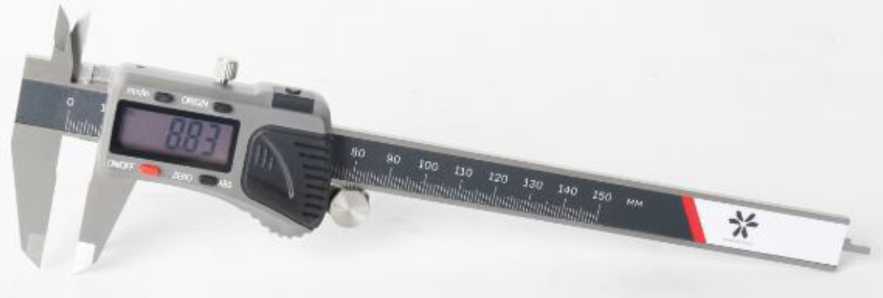

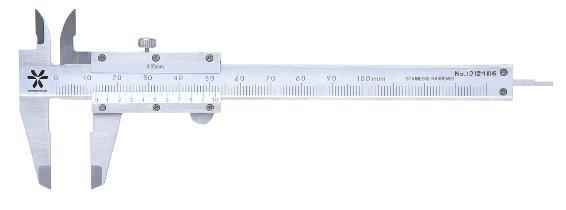

Рисунок 8 - Общий вид штангенциркулей модели 1124

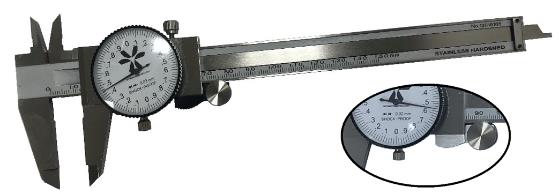

Рисунок 9 - Общий вид штангенциркулей модели 1131

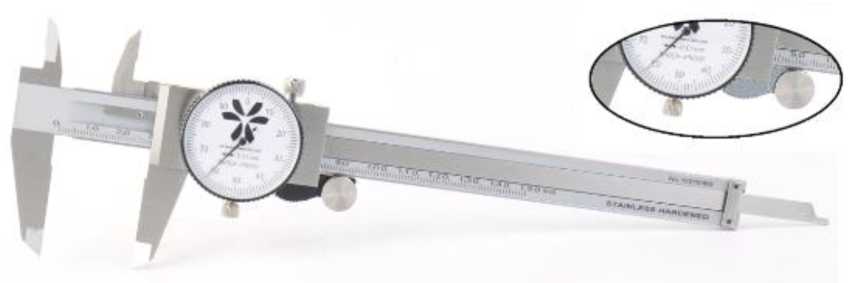

Рисунок 10 - Общий вид штангенциркулей модели 1141
Рисунок 11 - Общий вид штангенциркулей модели 1151
Рисунок 12 - Общий вид штангенциркулей модели 1153, модификаций 1153-150, 1153-200, 1153-300
Рисунок 13 - Общий вид штангенциркулей модели 1153, модификаций 1153-150W, 1153-200W, 1153-300W
Рисунок 14 - Общий вид штангенциркулей модели 1154, модификации 1154-150
Рисунок 15 - Общий вид штангенциркулей модели 1154, модификации 1154-150W
Рисунок 16 - Общий вид штангенциркулей модели 1155
Рисунок 17 - Общий вид штангенциркулей модели 1156
Рисунок 18 - Общий вид штангенциркулей модели 1157, модификаций 1157-150, 1157-200, 1157-300

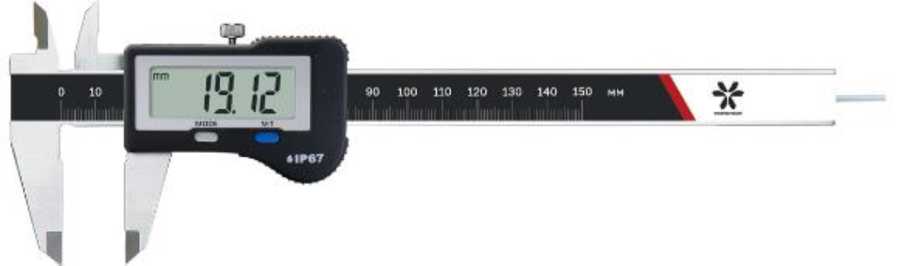

Рисунок 19 - Общий вид штангенциркулей модели 1157, модификации 1157-150R
Рисунок 20 - Общий вид штангенциркулей модели 1158
Рисунок 21 - Общий вид штангенциркулей модели 1159
Рисунок 22 - Общий вид штангенциркулей модели 1161
Рисунок 23 - Общий вид штангенциркулей модели 1162
Рисунок 24 - Общий вид штангенциркулей модели 1166
Рисунок 25 - Общий вид штангенциркулей модели 1167
Рисунок 26 - Общий вид штангенциркулей модели 1183

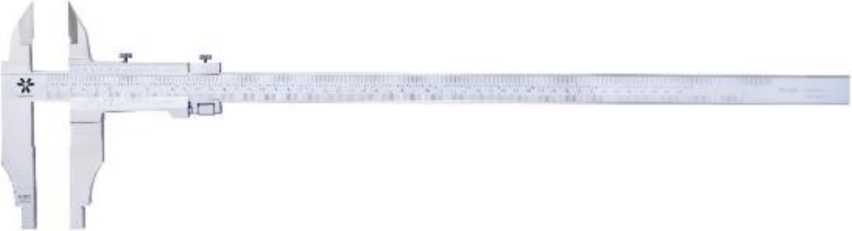

Рисунок 27 - Общий вид штангенциркулей моделей 1211, 1221

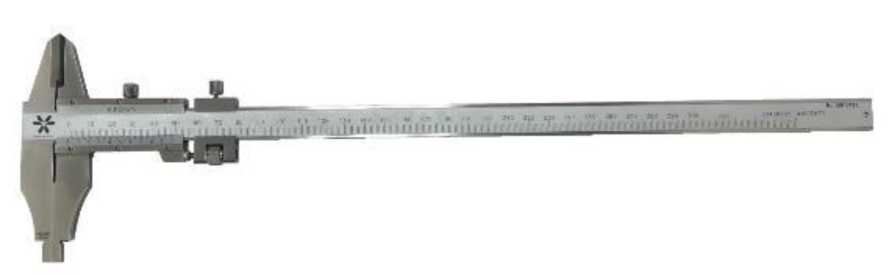

Рисунок 28 - Общий вид штангенциркулей модели 1222

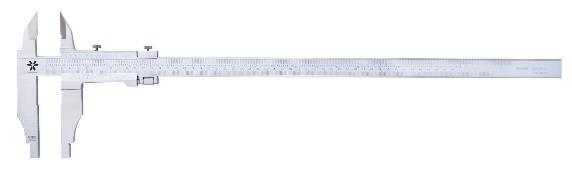

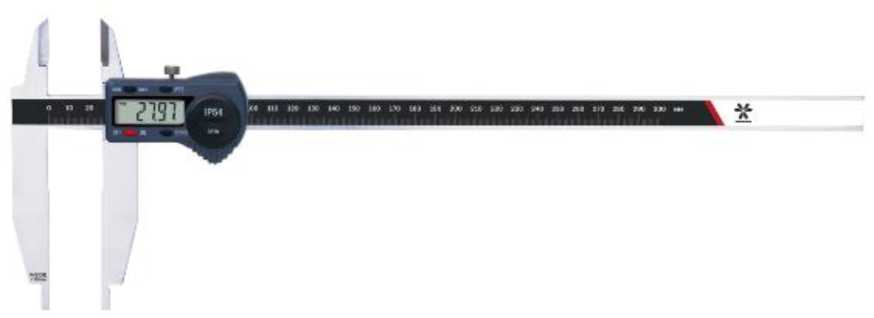

Рисунок 29 - Общий вид штангенциркулей модели 1251
Рисунок 30 - Общий вид штангенциркулей модели 1252

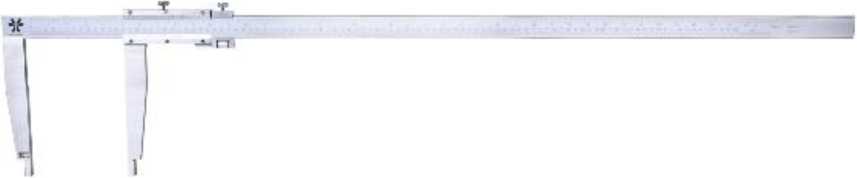

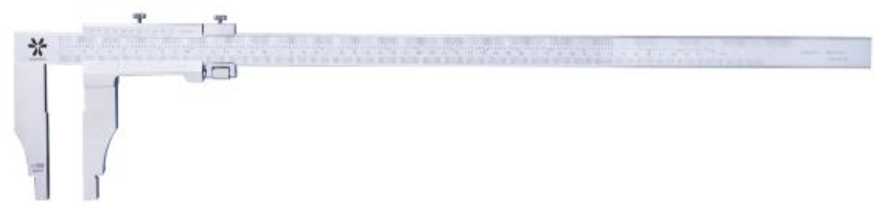

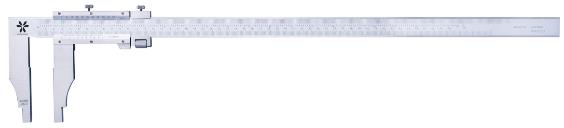

Рисунок 31 - Общий вид штангенциркулей моделей 1311, 1321

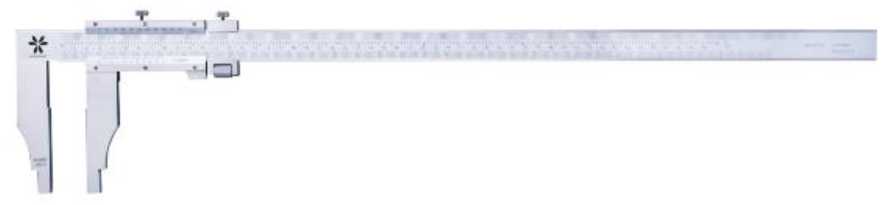

Рисунок 32 - Общий вид штангенциркулей моделей 1312, 1322
Рисунок 33 - Общий вид штангенциркулей моделей 1313, 1323

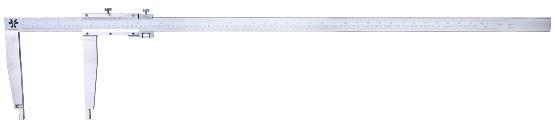

Рисунок 34 - Общий вид штангенциркулей модели 1351
Рисунок 35 - Общий вид штангенциркулей модели 1352
Рисунок 36 - Общий вид штангенциркулей моделей 1411, 1421

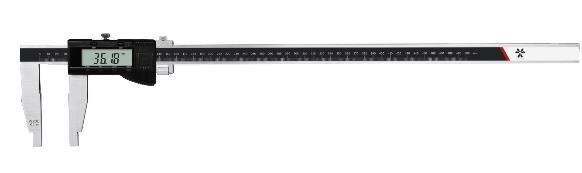

Рисунок 37 - Общий вид штангенциркулей модели 1452

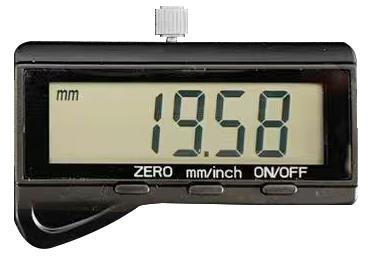

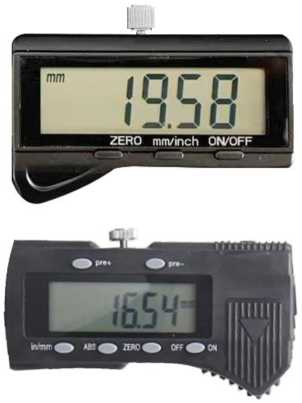

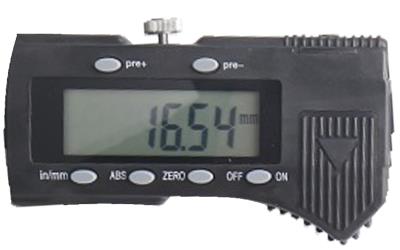

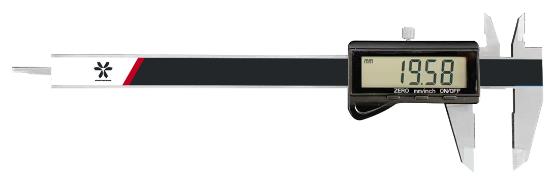

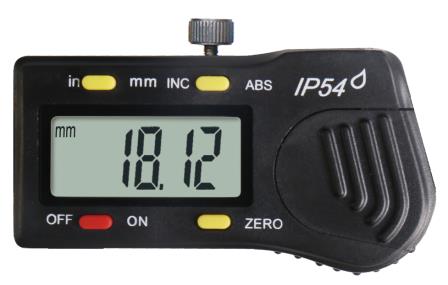

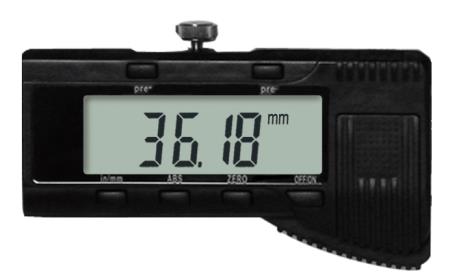

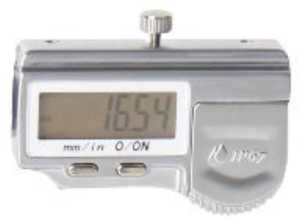

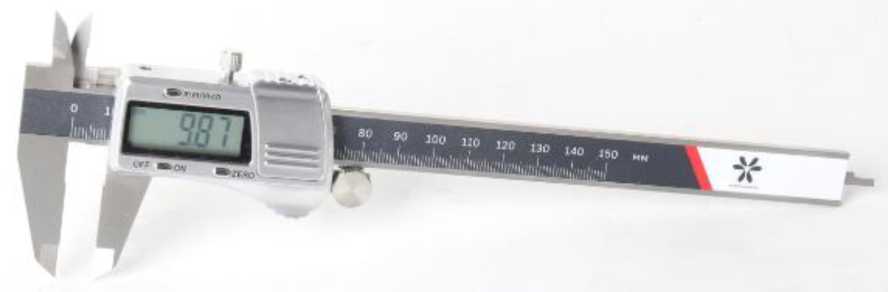

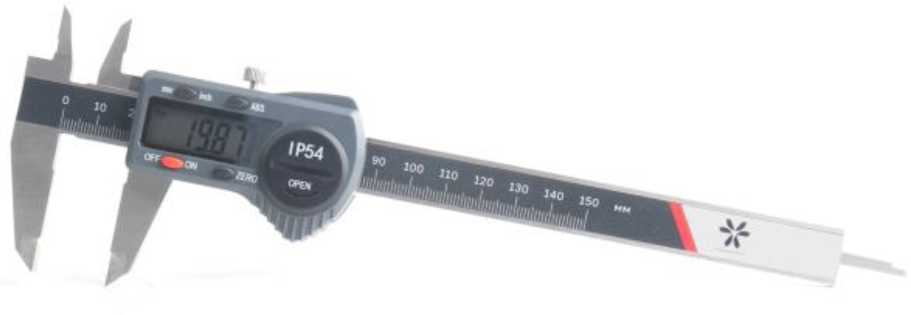

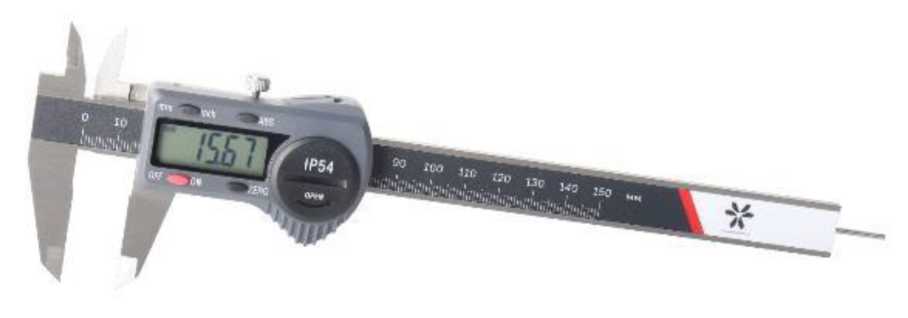

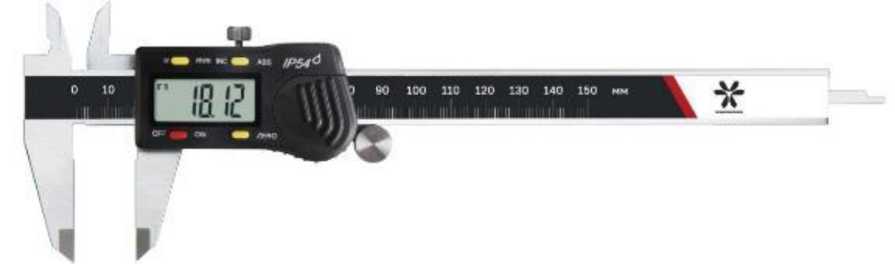

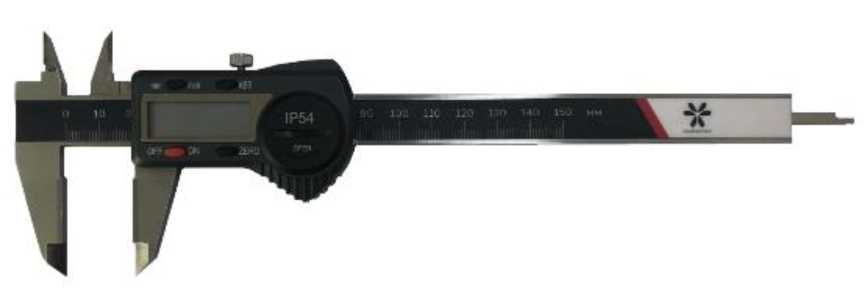

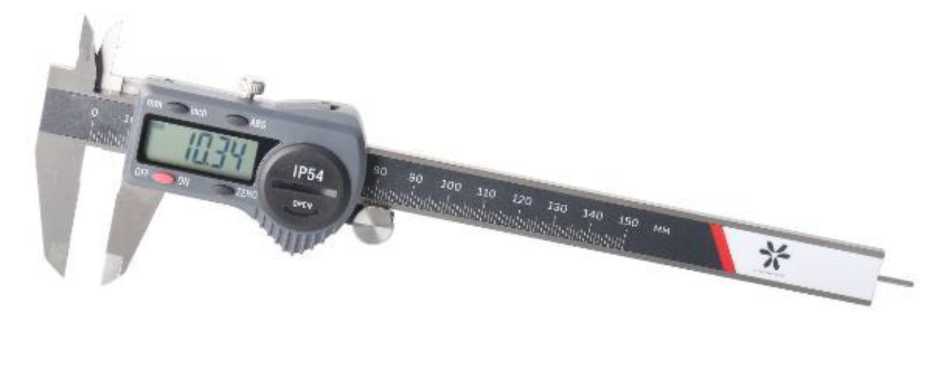

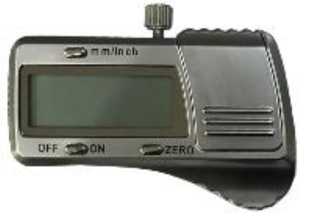

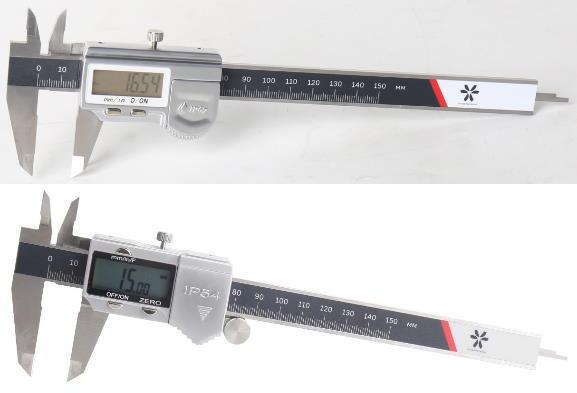

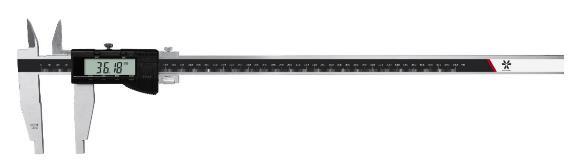

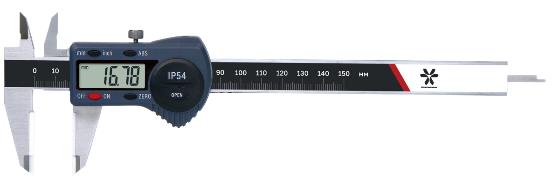

Рисунок 38 - Общий вид электронных цифровых отсчетных устройств

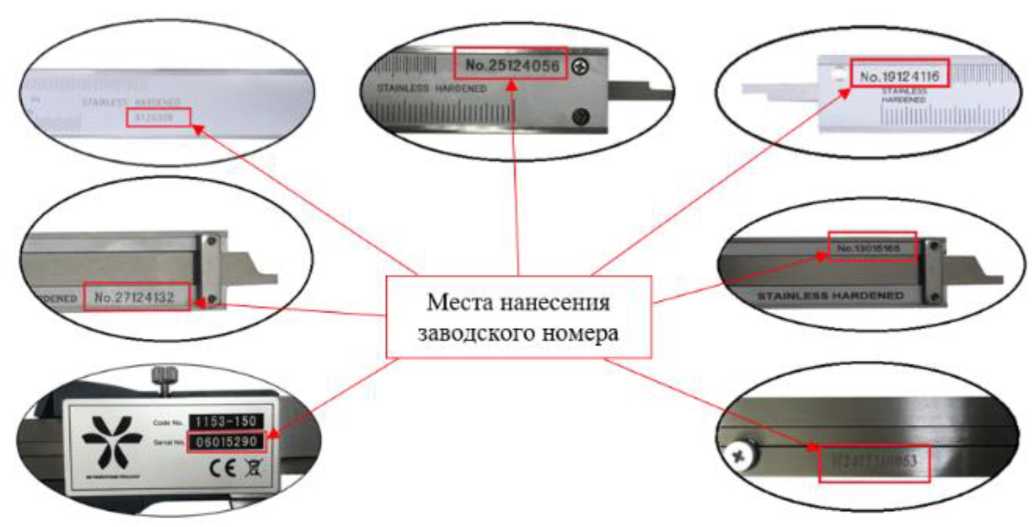

Рисунок 39 - Обозначение мест нанесения заводского номера на штангенциркули
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
|
Таблица |
i - Метрологические характе |
ристики штангенциркулей с отсчетом по нониусу | ||||
|
Модель |
Модификация |
Диапазон измерений1), мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1121 |
1121-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
_ |
|
1121-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1121-300 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1111 |
1111-150 |
от 0 до 150 |
0,05 |
±0,05 |
±0,05 |
_ |
|
1111-200 |
от 0 до 200 |
0,05 |
±0,05 |
±0,05 |
_ | |
|
1111-300 |
от 0 до 300 |
0,05 |
±0,05 |
±0,05 |
_ | |
|
1122 |
1122-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
_ |
|
1122-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1122-300 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1112 |
1112-150 |
от 0 до 150 |
0,05 |
±0,05 |
±0,05 |
_ |
|
1112-200 |
от 0 до 200 |
0,05 |
±0,05 |
±0,05 |
_ | |
|
1112-300 |
от 0 до 300 |
0,05 |
±0,05 |
±0,05 |
_ | |
|
1123 |
1123-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
_ |
|
1123-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1113 |
1113-150 |
от 0 до 150 |
0,05 |
±0,05 |
±0,05 |
_ |
|
1113-200 |
от 0 до 200 |
0,05 |
±0,05 |
±0,05 |
_ | |
|
1124 |
1124-130 |
от 0 до 130 |
0,02 |
±0,03 |
±0,03 |
_ |
|
1124-180 |
от 0 до 180 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1124-280 |
от 0 до 280 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1114 |
1114-70 |
от 0 до 70 |
0,05 |
±0,05 |
±0,05 |
_ |
|
1114-100 |
от 0 до 100 |
0,05 |
±0,05 |
±0,05 |
_ | |
|
1116 |
1116-100 |
от 0 до 100 |
0,05 |
±0,05 |
±0,05 |
_ |
|
1125 |
1125-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
_ |
|
1125-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1125-300 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 |
_ | |
|
1115 |
1115-150 |
от 0 до 150 |
0,05 |
±0,05 |
±0,05 |
_ |
|
1115-200 |
от 0 до 200 |
0,05 |
±0,05 |
±0,05 |
_ | |
|
1115-300 |
от 0 до 300 |
0,05 |
±0,05 |
±0,05 |
_ | |
|
1321 |
1321-300 |
от 0 до 300 |
0,02 |
±0,05 |
_ |
10 |
|
1321-300А |
от 0 до 300 |
0,02 |
±0,05 |
_ |
20 | |
|
1321-500 |
от 0 до 500 |
0,02 |
±0,06 |
_ |
20 | |
|
1321-500А |
от 0 до 500 |
0,02 |
±0,06 |
_ |
20 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1321 |
1321-600 |
от 0 до 600 |
0,02 |
±0,06 |
_ |
20 |
|
1321-600А |
от 0 до 600 |
0,02 |
±0,08 |
_ |
20 | |
|
1321-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
_ |
20 | |
|
1321-1000А |
от 0 до 1000 |
0,02 |
±0,11 |
_ |
20 | |
|
1321-3000 |
от 0 до 3000 |
0,02 |
±0,26 |
_ |
20 | |
|
1311 |
1311-300 |
от 0 до 300 |
0,05 |
±0,07 |
_ |
10 |
|
1311-300А |
от 0 до 300 |
0,05 |
±0,07 |
_ |
20 | |
|
1311-500 |
от 0 до 500 |
0,05 |
±0,08 |
_ |
20 | |
|
1311-500А |
от 0 до 500 |
0,05 |
±0,08 |
_ |
20 | |
|
1311-600 |
от 0 до 600 |
0,05 |
±0,08 |
_ |
20 | |
|
1311-600А |
от 0 до 600 |
0,05 |
±0,08 |
_ |
20 | |
|
1311-1000 |
от 0 до 1000 |
0,05 |
±0,12 |
_ |
20 | |
|
1311-1000А |
от 0 до 1000 |
0,05 |
±0,12 |
_ |
20 | |
|
1311-3000 |
от 0 до 3000 |
0,05 |
±0,31 |
_ |
20 | |
|
1322 |
1322-300 |
от 0 до 300 |
0,02 |
±0,05 |
_ |
10 |
|
1322-500 |
от 0 до 500 |
0,02 |
±0,05 |
_ |
20 | |
|
1322-600 |
от 0 до 600 |
0,02 |
±0,05 |
_ |
20 | |
|
1322-800 |
от 0 до 800 |
0,02 |
±0,08 |
_ |
20 | |
|
1322-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
_ |
20 | |
|
1322-1500 |
от 0 до 1500 |
0,02 |
±0,11 |
_ |
20 | |
|
1322-2000 |
от 0 до 2000 |
0,02 |
±0,14 |
_ |
20 | |
|
1312 |
1312-300 |
от 0 до 300 |
0,05 |
±0,05 |
_ |
10 |
|
1312-500 |
от 0 до 500 |
0,05 |
±0,08 |
_ |
20 | |
|
1312-600 |
от 0 до 600 |
0,05 |
±0,08 |
_ |
20 | |
|
1312-1000 |
от 0 до 1000 |
0,05 |
±0,10 |
_ |
20 | |
|
1312-1500 |
от 0 до 1500 |
0,05 |
±0,15 |
_ |
20 | |
|
1312-2000 |
от 0 до 2000 |
0,05 |
±0,20 |
_ |
20 | |
|
1323 |
1323-200 |
от 0 до 200 |
0,02 |
±0,05 |
_ |
10 |
|
1323-300 |
от 0 до 300 |
0,02 |
±0,05 |
_ |
20 | |
|
1323-300А |
от 0 до 300 |
0,02 |
±0,07 |
_ |
20 | |
|
1323-500 |
от 0 до 500 |
0,02 |
±0,05 |
_ |
20 | |
|
1323-500А |
от 0 до 500 |
0,02 |
±0,06 |
_ |
20 | |
|
1323-600 |
от 0 до 600 |
0,02 |
±0,06 |
_ |
20 | |
|
1323-600А |
от 0 до 600 |
0,02 |
±0,08 |
_ |
20 | |
|
1323-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
_ |
20 | |
|
1323-1500 |
от 0 до 1500 |
0,02 |
±0,11 |
_ |
20 | |
|
1323-2000 |
от 0 до 2000 |
0,02 |
±0,14 |
_ |
20 | |
|
1313 |
1313-200 |
от 0 до 200 |
0,05 |
±0,06 |
_ |
20 |
|
1313-300 |
от 0 до 300 |
0,05 |
±0,07 |
_ |
20 | |
|
1313-300А |
от 0 до 300 |
0,05 |
±0,07 |
_ |
20 | |
|
1313-500 |
от 0 до 500 |
0,05 |
±0,08 |
_ |
20 | |
|
1313-500А |
от 0 до 500 |
0,05 |
±0,08 |
_ |
20 | |
|
1313-600 |
от 0 до 600 |
0,05 |
±0,08 |
_ |
20 | |
|
1313-600А |
от 0 до 600 |
0,05 |
±0,09 |
_ |
20 | |
|
1313-800 |
от 0 до 800 |
0,05 |
±0,09 |
_ |
20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1313 |
1313-1000 |
от 0 до 1000 |
0,05 |
±0,12 |
_ |
20 |
|
1313-1500 |
от 0 до 1500 |
0,05 |
±0,16 |
_ |
20 | |
|
1313-2000 |
от 0 до 2000 |
0,05 |
±0,20 |
_ |
20 | |
|
1421 |
1421-500 |
от 0 до 500 |
0,02 |
±0,05 |
_ |
20 |
|
1421-500А |
от 0 до 500 |
0,02 |
±0,06 |
_ |
20 | |
|
1421-600 |
от 0 до 600 |
0,02 |
±0,06 |
_ |
20 | |
|
1421-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
_ |
20 | |
|
1411 |
1411-500 |
от 0 до 500 |
0,05 |
±0,07 |
_ |
20 |
|
1411-500А |
от 0 до 500 |
0,05 |
±0,08 |
_ |
20 | |
|
1411-600 |
от 0 до 600 |
0,05 |
±0,08 |
_ |
20 | |
|
1411-1000 |
от 0 до 1000 |
0,05 |
±0,12 |
_ |
20 | |
|
1222 |
1222-300 |
от 0 до 300 |
0,02 |
±0,03 |
_ |
10 |
|
1221 |
1221-300 |
от 0 до 300 |
0,02 |
±0,05 |
_ |
10 |
|
1221-500 |
от 0 до 500 |
0,02 |
±0,05 |
_ |
20 | |
|
1221-500А |
от 0 до 500 |
0,02 |
±0,06 |
_ |
20 | |
|
1221-800 |
от 0 до 800 |
0,02 |
±0,07 |
_ |
20 | |
|
1221-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
_ |
20 | |
|
1211 |
1211-300 |
от 0 до 300 |
0,05 |
±0,07 |
_ |
10 |
|
1211-500 |
от 0 до 500 |
0,05 |
±0,07 |
_ |
20 | |
|
1211-500А |
от 0 до 500 |
0,05 |
±0,08 |
_ |
20 | |
|
1211-800 |
от 0 до 800 |
0,05 |
±0,09 |
_ |
20 | |
|
1211-1000 |
от 0 до 1000 |
0,05 |
±0,12 |
_ |
20 | |
|
1119 |
1119-150 |
от 0 до 150 |
0,05 |
±0,03 |
±0,03 |
_ |
|
1128 |
1128-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
_ |
1) Нижний предел диапазона измерений установлен для измерений наружных размеров.
Таблица 2 - Метрологические характеристики штангенциркулей с отсчетом по круговой шкале
|
Модель |
Модификация |
Диапазон измерений1), мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм |
|
1141 |
1141-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
1141-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 | |
|
1141-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 | |
|
1131 |
1131-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
|
1131-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 | |
|
1131-300 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 |
1) Нижний предел диапазона измерений установлен для измерений наружных размеров.
Таблица 3 - Метрологические характеристики штангенциркулей с цифровым отсчетным устройством
|
Модель |
Модификация |
Диапазон измерений1), мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1151 |
1151-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1151-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1151-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1153 |
1153-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1153-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1153-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1153-150W |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1153-200W |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1153-300W |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1154 |
1154-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1154-150W |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1155 |
1155-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1155-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1155-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1156 |
1156-150 |
от 0 до 150 |
0,01 |
±0,02 |
±0,02 |
_ |
|
1156-200 |
от 0 до 200 |
0,01 |
±0,02 |
±0,02 |
_ | |
|
1156-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1157 |
1157-150 |
от 0 до 150 |
0,01 |
±0,02 |
±0,02 |
_ |
|
1157-200 |
от 0 до 200 |
0,01 |
±0,02 |
±0,02 |
_ | |
|
1157-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1157-150R |
от 0 до 150 |
0,01 |
±0,02 |
±0,02 |
_ | |
|
1158 |
1158-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1158-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1158-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1159 |
1159-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1159-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1159-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1161 |
1161-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1161-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1161-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1162 |
1162-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1162-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1162-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1351 |
1351-200 |
от 0 до 200 |
0,01 |
±0,03 |
_ |
10 |
|
1351-300 |
от 0 до 300 |
0,01 |
±0,04 |
_ |
10 | |
|
1351-300А |
от 0 до 300 |
0,01 |
±0,06 |
_ |
10 | |
|
1352 |
1352-300 |
от 0 до 300 |
0,01 |
±0,04 |
_ |
20 |
|
1352-300А |
от 0 до 300 |
0,01 |
±0,05 |
_ |
20 | |
|
1352-300В |
от 0 до 300 |
0,01 |
±0,05 |
_ |
20 | |
|
1352-500 |
от 0 до 500 |
0,01 |
±0,05 |
_ |
20 | |
|
1352-500А |
от 0 до 500 |
0,01 |
±0,06 |
_ |
20 | |
|
1352-500В |
от 0 до 500 |
0,01 |
±0,06 |
_ |
20 | |
|
1352-500С |
от 0 до 500 |
0,01 |
±0,08 |
_ |
20 | |
|
1352-600 |
от 0 до 600 |
0,01 |
±0,05 |
_ |
20 | |
|
1352-600А |
от 0 до 600 |
0,01 |
±0,06 |
_ |
20 | |
|
1352-600В |
от 0 до 600 |
0,01 |
±0,06 |
_ |
20 | |
|
1352-600С |
от 0 до 600 |
0,01 |
±0,08 |
_ |
20 | |
|
1352-800 |
от 0 до 800 |
0,01 |
±0,07 |
_ |
20 | |
|
1352-1000 |
от 0 до 1000 |
0,01 |
±0,08 |
_ |
20 | |
|
1352-1000А |
от 0 до 1000 |
0,01 |
±0,08 |
_ |
20 | |
|
1352-1000В |
от 0 до 1000 |
0,01 |
±0,10 |
_ |
20 | |
|
1352-1200 |
от 0 до 1200 |
0,01 |
±0,11 |
_ |
20 | |
|
1352-1500 |
от 0 до 1500 |
0,01 |
±0,11 |
_ |
20 | |
|
1352-2000 |
от 0 до 2000 |
0,01 |
±0,14 |
_ |
20 | |
|
1352-2000А |
от 0 до 2000 |
0,01 |
±0,14 |
_ |
20 | |
|
1452 |
1452-300 |
от 0 до 300 |
0,01 |
±0,05 |
_ |
20 |
|
1452-450 |
от 0 до 450 |
0,01 |
±0,05 |
_ |
20 | |
|
1452-500 |
от 0 до 500 |
0,01 |
±0,05 |
_ |
20 | |
|
1452-500А |
от 0 до 500 |
0,01 |
±0,06 |
_ |
20 | |
|
1452-500В |
от 0 до 500 |
0,01 |
±0,06 |
_ |
20 | |
|
1452-600 |
от 0 до 600 |
0,01 |
±0,05 |
_ |
20 | |
|
1452-600А |
от 0 до 600 |
0,01 |
±0,06 |
_ |
20 | |
|
1452-600В |
от 0 до 600 |
0,01 |
±0,06 |
_ |
20 | |
|
1452-1000 |
от 0 до 1000 |
0,01 |
±0,08 |
_ |
20 | |
|
1452-1000А |
от 0 до 1000 |
0,01 |
±0,08 |
_ |
20 | |
|
1452-1500 |
от 0 до 1500 |
0,01 |
±0,11 |
_ |
20 | |
|
1452-1500А |
от 0 до 1500 |
0,01 |
±0,12 |
_ |
20 | |
|
1452-2000 |
от 0 до 2000 |
0,01 |
±0,14 |
_ |
20 | |
|
1251 |
1251-200 |
от 0 до 200 |
0,01 |
±0,03 |
_ |
10 |
|
1251-300 |
от 0 до 300 |
0,01 |
±0,04 |
_ |
10 | |
|
1251-300А |
от 0 до 300 |
0,01 |
±0,04 |
_ |
10 | |
|
1252 |
1252-300 |
от 0 до 300 |
0,01 |
±0,05 |
_ |
20 |
|
1252-500 |
от 0 до 500 |
0,01 |
±0,05 |
_ |
20 | |
|
1252-500А |
от 0 до 500 |
0,01 |
±0,06 |
_ |
20 | |
|
1252-600 |
от 0 до 600 |
0,01 |
±0,05 |
_ |
20 | |
|
1252-800 |
от 0 до 800 |
0,01 |
±0,07 |
_ |
20 | |
|
1252-1000 |
от 0 до 1000 |
0,01 |
±0,08 |
_ |
20 | |
|
1166 |
1166-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1167 |
1167-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
|
1167-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
_ | |
|
1167-300 |
от 0 до 300 |
0,01 |
±0,04 |
±0,04 |
_ | |
|
1183 |
1183-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
_ |
1) Нижний предел диапазона измерений установлен для измерений наружных размеров.
Таблица 4 - Вылет губок, отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, габаритные размеры и масса штангенциркулей с отсчетом по нониусу
|
Модель |
Модификация |
Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм, не более |
Вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм, не более |
Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм, не более |
Вылет губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм, не более |
Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более |
Габаритные размеры (Ш*Д*В), мм, не более |
Масса, г, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1121 |
1121-150 |
20,5 |
_ |
40 |
_ |
0,01 |
110x260x40 |
425 |
|
1121-200 |
23,5 |
_ |
50 |
_ |
0,02 |
120x320x40 |
525 | |
|
1121-300 |
29,5 |
_ |
62 |
_ |
0,02 |
140x430x40 |
920 | |
|
1111 |
1111-150 |
20,5 |
_ |
40 |
_ |
0,03 |
110x260x40 |
430 |
|
1111-200 |
23,5 |
_ |
50 |
_ |
0,04 |
120x320x40 |
485 | |
|
1111-300 |
29,5 |
_ |
62 |
_ |
0,04 |
140x430x40 |
905 | |
|
1122 |
1122-150 |
20,5 |
_ |
40 |
_ |
0,01 |
110x260x40 |
370 |
|
1122-200 |
23,5 |
_ |
50 |
_ |
0,02 |
120x320x40 |
485 | |
|
1122-300 |
27,5 |
_ |
64 |
_ |
0,02 |
140x430x40 |
845 | |
|
1112 |
1112-150 |
20,5 |
_ |
40 |
_ |
0,03 |
110x260x40 |
350 |
|
1112-200 |
23,5 |
_ |
50 |
_ |
0,04 |
120x320x40 |
485 | |
|
1112-300 |
27,5 |
_ |
64 |
_ |
0,04 |
140x430x40 |
845 | |
|
1123 |
1123-150 |
20,5 |
_ |
40 |
_ |
0,01 |
110x260x40 |
355 |
|
1123-200 |
23,5 |
_ |
50 |
_ |
0,02 |
120x320x40 |
490 | |
|
1113 |
1113-150 |
20,5 |
_ |
40 |
_ |
0,03 |
110x260x40 |
410 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1113 |
1113-200 |
23,5 |
_ |
50 |
_ |
0,04 |
120x320x40 |
870 |
|
1124 |
1124-130 |
20,5 |
_ |
40 |
_ |
0,01 |
120x320x40 |
505 |
|
1124-180 |
23,5 |
_ |
50 |
_ |
0,02 |
120x320x40 |
750 | |
|
1124-280 |
27,5 |
_ |
60 |
_ |
0,02 |
140x430x40 |
885 | |
|
1114 |
1114-70 |
10 |
_ |
19 |
_ |
0,01 |
90x170x40 |
165 |
|
1114-100 |
17 |
_ |
30 |
_ |
0,01 |
70x220x20 |
120 | |
|
1116 |
1116-100 |
17 |
_ |
30 |
_ |
0,01 |
70x220x20 |
120 |
|
1125 |
1125-150 |
21 |
_ |
40 |
_ |
0,01 |
110x260x40 |
340 |
|
1125-200 |
24 |
_ |
50 |
_ |
0,02 |
120x320x40 |
490 | |
|
1125-300 |
25 |
_ |
60 |
_ |
0,02 |
140x430x40 |
770 | |
|
1115 |
1115-150 |
21 |
_ |
40 |
_ |
0,03 |
120x320x40 |
360 |
|
1115-200 |
24 |
_ |
50 |
_ |
0,04 |
120x320x40 |
490 | |
|
1115-300 |
25 |
_ |
60 |
_ |
0,04 |
140x430x40 |
805 | |
|
1321 |
1321-300 |
_ |
_ |
90 |
12 |
0,02 |
140x430x40 |
875 |
|
1321-300А |
_ |
_ |
150 |
18 |
0,02 |
240x500x40 |
880 | |
|
1321-500 |
_ |
_ |
150 |
18 |
0,03 |
240x800x60 |
3045 | |
|
1321-500А |
_ |
_ |
200 |
18 |
0,03 |
290x810x40 |
3190 | |
|
1321-600 |
_ |
_ |
150 |
18 |
0,03 |
260x810x60 |
5385 | |
|
1321-600А |
_ |
_ |
250 |
24 |
0,03 |
350x900x45 |
6000 | |
|
1321-1000 |
_ |
_ |
200 |
24 |
0,04 |
300x1280x45 |
8400 | |
|
1321-1000А |
_ |
_ |
300 |
24 |
0,04 |
420x1300x50 |
8900 | |
|
1321-3000 |
_ |
_ |
300 |
24 |
0,10 |
450x3550x80 |
30000 | |
|
1311 |
1311-300 |
_ |
_ |
90 |
12 |
0,04 |
140x430x40 |
1690 |
|
1311-300А |
_ |
_ |
150 |
18 |
0,04 |
240x500x40 |
3515 | |
|
1311-500 |
_ |
_ |
150 |
18 |
0,05 |
260x810x60 |
3045 | |
|
1311-500А |
_ |
_ |
200 |
18 |
0,05 |
290x810x40 |
3030 | |
|
1311-600 |
_ |
_ |
150 |
18 |
0,05 |
260x810x60 |
5400 | |
|
1311-600А |
_ |
_ |
250 |
24 |
0,05 |
350x900x45 |
6000 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1311 |
1311-1000 |
_ |
_ |
200 |
24 |
0,06 |
300x1300x45 |
8400 |
|
1311-1000А |
_ |
_ |
300 |
24 |
0,06 |
420x1300x45 |
8900 | |
|
1311-3000 |
_ |
_ |
300 |
24 |
0,12 |
450x3550x80 |
30000 | |
|
1322 |
1322-300 |
_ |
_ |
75 |
10 |
0,02 |
140x430x40 |
905 |
|
1322-500 |
_ |
_ |
100 |
18 |
0,03 |
240x810x60 |
2900 | |
|
1322-600 |
_ |
_ |
100 |
18 |
0,03 |
240x810x60 |
3065 | |
|
1322-800 |
_ |
_ |
150 |
24 |
0,04 |
240x1080x45 |
5670 | |
|
1322-1000 |
_ |
_ |
140 |
24 |
0,04 |
250x1280x50 |
5610 | |
|
1322-1500 |
_ |
_ |
180 |
24 |
0,06 |
350x1960x90 |
16000 | |
|
1322-2000 |
_ |
_ |
200 |
24 |
0,07 |
320x2390x60 |
15445 | |
|
1312 |
1312-300 |
_ |
_ |
75 |
10 |
0,04 |
140x430x40 |
905 |
|
1312-500 |
_ |
_ |
100 |
18 |
0,05 |
240x810x60 |
2900 | |
|
1312-600 |
_ |
_ |
100 |
18 |
0,05 |
240x810x60 |
3065 | |
|
1312-1000 |
_ |
_ |
140 |
24 |
0,06 |
250x1280x50 |
5665 | |
|
1312-1500 |
_ |
_ |
180 |
24 |
0,08 |
350x1960x90 |
16000 | |
|
1312-2000 |
_ |
_ |
200 |
24 |
0,09 |
320x2400x60 |
15500 | |
|
1323 |
1323-200 |
_ |
_ |
100 |
12 |
0,02 |
180x350x36 |
750 |
|
1323-300 |
_ |
_ |
90 |
18 |
0,02 |
140x438x33 |
900 | |
|
1323-300А |
_ |
_ |
150 |
18 |
0,02 |
230x500x40 |
2005 | |
|
1323-500 |
_ |
_ |
100 |
18 |
0,03 |
240x810x60 |
2840 | |
|
1323-500А |
_ |
_ |
150 |
18 |
0,03 |
240x800x60 |
3105 | |
|
1323-600 |
_ |
_ |
100 |
18 |
0,03 |
240x810x60 |
3050 | |
|
1323-600А |
_ |
_ |
150 |
18 |
0,03 |
240x810x60 |
3005 | |
|
1323-1000 |
_ |
_ |
150 |
24 |
0,04 |
250x1280x45 |
5640 | |
|
1323-1500 |
_ |
_ |
150 |
24 |
0,06 |
270x1900x60 |
11235 | |
|
1323-2000 |
_ |
_ |
150 |
24 |
0,07 |
330x2420x60 |
14500 | |
|
1313 |
1313-200 |
_ |
_ |
100 |
12 |
0,04 |
180x350x40 |
750 |
|
1313-300 |
_ |
_ |
90 |
18 |
0,04 |
130x430x30 |
870 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1313 |
1313-300А |
_ |
_ |
150 |
18 |
0,04 |
230x500x40 |
2000 |
|
1313-500 |
_ |
_ |
100 |
18 |
0,05 |
280x810x40 |
2970 | |
|
1313-500А |
_ |
_ |
150 |
18 |
0,05 |
240x810x60 |
3065 | |
|
1313-600 |
_ |
_ |
100 |
18 |
0,05 |
240x810x60 |
3085 | |
|
1313-600А |
_ |
_ |
150 |
18 |
0,05 |
240x810x60 |
2895 | |
|
1313-800 |
_ |
_ |
150 |
24 |
0,06 |
255x1080x50 |
5225 | |
|
1313-1000 |
_ |
_ |
150 |
24 |
0,06 |
250x1280x45 |
5630 | |
|
1313-1500 |
_ |
_ |
150 |
24 |
0,08 |
270x1900x60 |
11235 | |
|
1313-2000 |
_ |
_ |
150 |
24 |
0,09 |
330x2420x60 |
14500 | |
|
1421 |
1421-500 |
45 |
_ |
100 |
18 |
0,03 |
260x800x60 |
2900 |
|
1421-500А |
45 |
_ |
150 |
18 |
0,03 |
290x810x40 |
3030 | |
|
1421-600 |
45 |
_ |
100 |
18 |
0,03 |
240x810x60 |
3000 | |
|
1421-1000 |
60 |
_ |
150 |
24 |
0,04 |
300x1290x45 |
6465 | |
|
1411 |
1411-500 |
45 |
_ |
100 |
18 |
0,05 |
260x800x60 |
2900 |
|
1411-500А |
45 |
_ |
150 |
18 |
0,05 |
290x800x60 |
3030 | |
|
1411-600 |
45 |
_ |
100 |
18 |
0,05 |
240x810x60 |
3015 | |
|
1411-1000 |
60 |
_ |
150 |
24 |
0,06 |
300x1290x45 |
6465 | |
|
1222 |
1222-300 |
_ |
40 |
60 |
10 |
0,02 |
140x430x40 |
860 |
|
1221 |
1221-300 |
_ |
40 |
90 |
12 |
0,02 |
185x450x40 |
865 |
|
1221-500 |
_ |
56 |
100 |
18 |
0,03 |
240x810x70 |
2935 | |
|
1221-500А |
_ |
56 |
150 |
18 |
0,03 |
300x810x50 |
3170 | |
|
1221-800 |
_ |
67 |
150 |
24 |
0,04 |
300x1260x50 |
5780 | |
|
1221-1000 |
_ |
67 |
150 |
24 |
0,04 |
320x1260x50 |
6450 | |
|
1211 |
1211-300 |
_ |
40 |
90 |
12 |
0,04 |
185x450x40 |
950 |
|
1211-500 |
_ |
56 |
100 |
18 |
0,05 |
240x810x70 |
2935 | |
|
1211-500А |
_ |
56 |
150 |
18 |
0,05 |
285x810x40 |
3045 | |
|
1211-800 |
_ |
67 |
150 |
24 |
0,06 |
320x1260x50 |
6120 | |
|
1211-1000 |
_ |
67 |
150 |
24 |
0,06 |
320x1260x50 |
6450 |
|
1131 |
1141 |
Модель |
Таблица 5 - Вылет губок, отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, габаритные размеры и масса штангенциркулей с отсчетом по круговой шкале | ||||
|
1131-300 |
1131-200 |
1131-150 |
1141-300 |
1141-200 |
1141-150 |
Модификация | |
|
ьэ ОО |
IO |
ьо ОО |
IO |
Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм, не более | |||
|
IO |
о |
о\ IO |
о |
Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм, не более | |||
|
0,02 |
0,02 |
10‘0 |
0,02 |
0,02 |
10‘0 |
Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более | |
|
140x430x40 |
120x320x40 |
о 10 О о |
140x430x40 |
120x320x40 |
о 10 О о |
Габаритные размеры (ЩхДхВ), мм, не более | |
|
930 |
L/1 о |
440 |
920 |
L/1 о |
445 |
Масса, г, не более | |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1156 |
1156-200 |
24 |
_ |
50 |
_ |
0,02 |
120x320x40 |
540 |
|
1156-300 |
26 |
_ |
60 |
_ |
0,02 |
140x430x40 |
790 | |
|
1157 |
1157-150 |
21 |
_ |
40 |
_ |
0,01 |
110x260x40 |
375 |
|
1157-200 |
24 |
_ |
50 |
_ |
0,02 |
120x315x40 |
510 | |
|
1157-300 |
25 |
_ |
60 |
_ |
0,02 |
140x430x40 |
775 | |
|
1157-150R |
21 |
_ |
40 |
_ |
0,01 |
110x260x40 |
375 | |
|
1158 |
1158-150 |
21 |
_ |
40 |
_ |
0,01 |
110x260x40 |
425 |
|
1158-200 |
24 |
_ |
50 |
_ |
0,02 |
120x320x40 |
565 | |
|
1158-300 |
25 |
_ |
60 |
_ |
0,02 |
140x430x40 |
855 | |
|
1159 |
1159-150 |
21 |
_ |
40 |
_ |
0,01 |
110x260x40 |
480 |
|
1159-200 |
24 |
_ |
50 |
_ |
0,02 |
120x320x40 |
575 | |
|
1159-300 |
25 |
_ |
60 |
_ |
0,02 |
140x430x40 |
850 | |
|
1161 |
1161-150 |
21 |
_ |
40 |
_ |
0,01 |
110x260x40 |
400 |
|
1161-200 |
24 |
_ |
50 |
_ |
0,02 |
120x317x40 |
550 | |
|
1161-300 |
26 |
_ |
60 |
_ |
0,02 |
140x430x40 |
800 | |
|
1162 |
1162-150 |
21 |
_ |
40 |
_ |
0,01 |
110x260x40 |
430 |
|
1162-200 |
24 |
_ |
50 |
_ |
0,02 |
120x320x40 |
540 | |
|
1162-300 |
25 |
_ |
60 |
_ |
0,02 |
140x430x40 |
825 | |
|
1351 |
1351-200 |
_ |
_ |
60 |
12 |
0,02 |
140x430x40 |
780 |
|
1351-300 |
_ |
_ |
60 |
12 |
0,02 |
140x430x40 |
820 | |
|
1351-300А |
_ |
_ |
90 |
12 |
0,02 |
140x430x40 |
845 | |
|
1352 |
1352-300 |
_ |
_ |
100 |
18 |
0,02 |
190x520x40 |
1430 |
|
1352-300А |
_ |
_ |
150 |
18 |
0,02 |
230x500x40 |
1495 | |
|
1352-300В |
_ |
_ |
200 |
18 |
0,02 |
290x500x40 |
2005 | |
|
1352-500 |
_ |
_ |
100 |
18 |
0,03 |
240x810x40 |
2700 | |
|
1352-500А |
_ |
_ |
150 |
18 |
0,03 |
240x810x40 |
2965 | |
|
1352-500В |
_ |
_ |
200 |
24 |
0,03 |
280x810x40 |
4260 | |
|
1352-500С |
_ |
_ |
300 |
24 |
0,03 |
420x930x50 |
7580 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1352 |
1352-600 |
_ |
_ |
100 |
18 |
0,03 |
240x810x40 |
2925 |
|
1352-600А |
_ |
_ |
150 |
18 |
0,03 |
240x810x40 |
3055 | |
|
1352-600В |
_ |
_ |
200 |
24 |
0,03 |
280x900x50 |
4620 | |
|
1352-600С |
_ |
_ |
300 |
24 |
0,03 |
420x930x50 |
6545 | |
|
1352-800 |
_ |
_ |
150 |
24 |
0,04 |
250x1080x50 |
5520 | |
|
1352-1000 |
_ |
_ |
150 |
24 |
0,04 |
240x1260x50 |
5885 | |
|
1352-1000А |
_ |
_ |
200 |
24 |
0,04 |
2110x1280x50 |
6485 | |
|
1352-1000В |
_ |
_ |
300 |
24 |
0,04 |
420x1410x50 |
9445 | |
|
1352-1200 |
_ |
_ |
150 |
24 |
0,06 |
260x1710x50 |
8760 | |
|
1352-1500 |
_ |
_ |
150 |
24 |
0,06 |
280x1900x60 |
10530 | |
|
1352-2000 |
_ |
_ |
150 |
24 |
0,07 |
280x2420x60 |
12875 | |
|
1352-2000А |
_ |
_ |
200 |
24 |
0,07 |
280x2420x60 |
13000 | |
|
1452 |
1452-300 |
45 |
_ |
100 |
18 |
0,02 |
230x500x40 |
1885 |
|
1452-450 |
45 |
_ |
100 |
18 |
0,03 |
240x800x60 |
2630 | |
|
1452-500 |
45 |
_ |
100 |
18 |
0,03 |
240x810x60 |
2815 | |
|
1452-500А |
45 |
_ |
150 |
18 |
0,03 |
280x800x40 |
2955 | |
|
1452-500В |
60 |
_ |
200 |
24 |
0,03 |
350x900x40 |
4865 | |
|
1452-600 |
45 |
_ |
100 |
18 |
0,03 |
240x810x60 |
2935 | |
|
1452-600А |
45 |
_ |
150 |
18 |
0,03 |
290x810x40 |
3070 | |
|
1452-600В |
60 |
_ |
200 |
24 |
0,03 |
350x900x45 |
5500 | |
|
1452-1000 |
60 |
_ |
150 |
24 |
0,04 |
300x1280x45 |
6395 | |
|
1452-1000А |
60 |
_ |
200 |
24 |
0,04 |
430x1300x50 |
7880 | |
|
1452-1500 |
60 |
_ |
150 |
24 |
0,06 |
330x1890x60 |
12620 | |
|
1452-1500А |
60 |
_ |
200 |
24 |
0,06 |
330x1890x50 |
11575 | |
|
1452-2000 |
60 |
_ |
150 |
24 |
0,07 |
330x2420x60 |
14000 | |
|
1251 |
1251-200 |
_ |
38 |
60 |
12 |
0,02 |
140x430x40 |
785 |
|
1251-300 |
_ |
38 |
60 |
12 |
0,02 |
140x430x40 |
840 | |
|
1251-300А |
_ |
38 |
90 |
12 |
0,02 |
185x450x40 |
825 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1252 |
1252-300 |
_ |
56 |
100 |
18 |
0,02 |
230x510x40 |
1910 |
|
1252-500 |
_ |
56 |
100 |
18 |
0,03 |
260x810x60 |
2770 | |
|
1252-500А |
_ |
56 |
150 |
18 |
0,03 |
290x810x40 |
2905 | |
|
1252-600 |
_ |
56 |
100 |
18 |
0,03 |
260x810x45 |
3000 | |
|
1252-800 |
_ |
67 |
150 |
24 |
0,04 |
300x1280x50 |
6210 | |
|
1252-1000 |
_ |
67 |
150 |
24 |
0,04 |
300x1280x50 |
6210 | |
|
1166 |
1166-150 |
20 |
_ |
40 |
_ |
0,02 |
120x320x40 |
570 |
|
1167 |
1167-150 |
21 |
_ |
40 |
_ |
0,01 |
100x260x40 |
360 |
|
1167-200 |
24 |
_ |
50 |
_ |
0,02 |
120x320x40 |
495 | |
|
1167-300 |
26 |
_ |
60 |
_ |
0,02 |
140x430x40 |
755 | |
|
1183 |
1183-150 |
21 |
_ |
40 |
_ |
0,01 |
100x250x40 |
370 |
Таблица 7 - Метрологические и технические характеристики, условия эксплуатации
|
Наименование характеристики |
Значение |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров, мм, не более: - всех моделей кроме 1111, 1112, 1113, 1115, 1119 |
0,01 |
|
- моделей 1111,1112, 1113, 1115, 1119 |
0,02 |
|
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины измерительной поверхности, мм, не более: - с верхним пределом диапазона измерений до 1000 мм включ. |
0,003 |
|
- с верхним пределом диапазона измерений св. 1000 до 3000 мм включ. |
0,005 |
|
Отклонение от прямолинейности торца штанги1), мм, не более |
0,003 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более |
0,3 |
|
Допускаемое отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров от номинального значения, мм: - всех моделей кроме 1211, 1311, 1312, 1313, 1411 |
±0,01 |
|
- моделей 1211, 1311, 1312, 1313, 1411 |
±0,02 |
|
Отклонение от параллельности цилиндрических измерительных поверхностей губок для измерений внутренних размеров, мм, не более: - всех моделей кроме 1211, 1311, 1312, 1313, 1411 |
0,01 |
|
- моделей 1211, 1311, 1312, 1313, 1411 |
0,02 |
|
Параметр шероховатости R^ мкм, не более: - плоских измерительных поверхностей губок |
0,2 |
|
- цилиндрических измерительных поверхностей губок |
0,4 |
|
- кромочных измерительных поверхностей губок |
0,4 |
|
- плоских вспомогательных измерительных поверхностей |
0,8 |
|
Усилие перемещения рамки по штанге, Н, не более: - с верхним пределом диапазона измерений до 300 мм включ. |
8 |
|
- с верхним пределом диапазона измерений св. 300 до 500 мм включ. |
15 |
|
- с верхним пределом диапазона измерений св. 500 до 2000 мм включ. |
25 |
|
- с верхним пределом диапазона измерений св. 2000 до 3000 мм включ. |
35 |
|
Расстояние между кромочными измерительными поверхностями губок для измерений внутренних размеров, установленных на размер 10 мм, мм: - всех моделей кроме 1111, 1112, 1113, 1115, 1119 |
10 ± 0,02 |
|
- моделей 1111,1112, 1113, 1115, 1119 |
10 ± 0,04 |
|
Степень защиты по ГОСТ 14254-2015 |
IP542); IP673) |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
1) Для штангенциркулей с глубиномером. 2) Только для штангенциркулей моделей 1151, 1153, 1154, 1159, 1161, 1162, 1166, 1167, | |
|
1251, 1351 с соответствующей отметкой. 3) Только для штангенциркулей моделей 1157, 1158 с соответствующей отметкой. | |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль Miyamotometrology |
_1) |
1 шт. |
|
Батарейка2) |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
_1) |
1 экз. |
|
1) В зависимости от заказа. 2) Только для штангенциркулей с цифровым отсчетным устройством. | ||
Сведения о методах измерений
приведены в разделе 6 «Устройство и принцип работы» паспортов штангенциркулей Miyamotometrology.
Нормативные документы
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 013-2024 «Штангенциркули Miyamotometrology. Технические условия».
Другие Штангенциркули
