Хроматографы жидкостные Agilent 1290 Infinity III

Назначение

Хроматографы жидкостные Agilent 1290 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.

Описание

Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.

Хроматографы представляют собой стационарные модульные приборы, которые комплектуются следующими блоками:

1) детекторы (в комплект входит до двух детекторов в соответствии с таблицей 1):

- спектрофотометрический детектор с диодной матрицей G7117A (далее - DAD). Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов;

- флуориметрический G7121A (далее - FLD). Принцип работы FLD основан на измерении флуоресцентного излучения поглощенного света. В FLD свет от источника излучения УФ-света проходит через фильтр и фокусируется в проточной ячейке с прямоугольной или линейной конструкцией ввода возбуждающего света и вывода света эмиссии. Излучение проходит через фильтр и измеряется с помощью фотоприёмника;

- рефрактометрический G7162B (далее - RID). Принцип работы RID основан на дифференциальном измерении показателя преломления чистого растворителя и раствора анализируемого вещества в этом растворителе;

2) многоколоночный термостат G7116B (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок;

3) универсальный градиентный насос G7104A (далее - насос) на четыре компонента подвижной фазы с встроенным дегазатором - предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме.

4) автосемплер - предназначен для автоматизированного ввода проб и представлен в двух модификациях G7167B и G7129B, отличающихся вместимостью планшета для образцов.

К настоящему типу средств измерений относятся хроматографы в комплектации, представленной в Таблице 1.

Таблица 1 - Комплектация хроматографов с указанием заводских номеров детекторов

Заводской номер, однозначно идентифицирующий каждый экземпляр хроматографа, присвоен по заводскому номеру детектора. Для хроматографов, в состав которых входит несколько детекторов, присвоен заводской номер, состоящий из заводских номеров детекторов, разделенных знаком «/» в следующем порядке: DAD/FLD или DAD/RID.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и английских букв, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора. Место нанесения заводского номера представлено на рисунке 2.

Нанесение знака поверки на хроматограф не предусмотрено.

Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

Общий вид хроматографов представлен на рисунке 1.

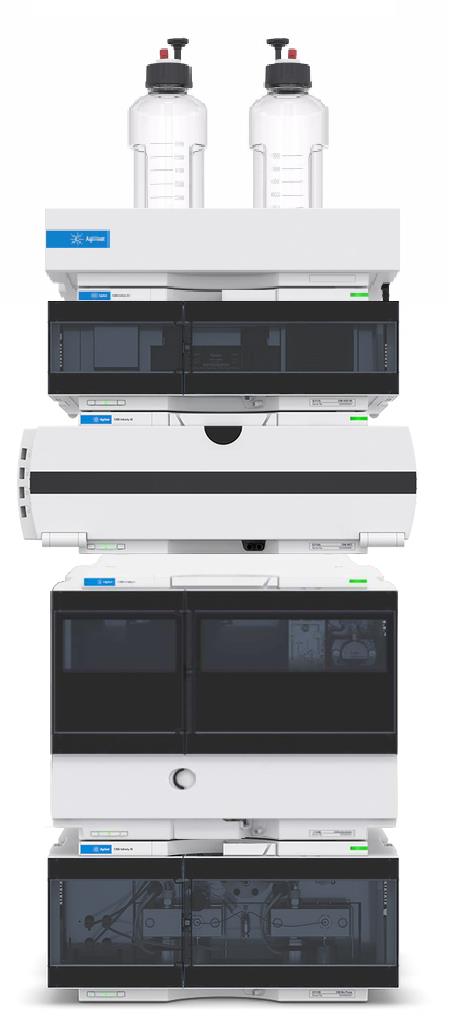

Рисунок 1 - Общий вид хроматографа жидкостного Agilent 1290 Infinity III

в)

Рисунок 2 - Общий вид детекторов: а) DAD; б) FLD; в) RID с указанием места нанесения заводского номера

а)                                                      б)

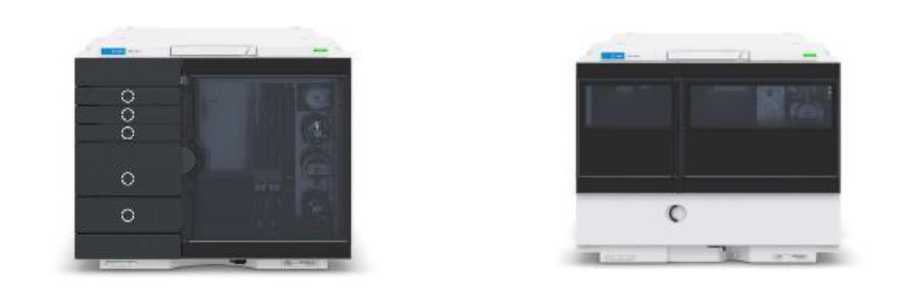

Рисунок 3 - Общий вид автосемплеров: а) G7167B, б) G7129B

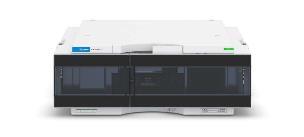

Рисунок 4 - Общий вид насоса

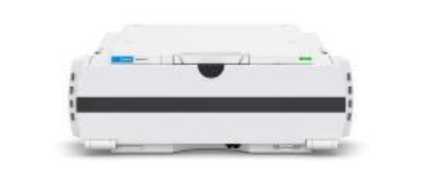

Рисунок 5 - Общий вид термостата

Место нанесения

заводского номера

Рисунок 6 - Идентификационная табличка с указанием места нанесения заводского номера

Программное обеспечение

Хроматографы оснащены автономным программным обеспечением: OpenLab CDS 2, выполняющим следующие функции:

- управление прибором;

- настройка режимов работы прибора;

- получение хроматограмм;

- обработка и хранение результатов измерений;

- построение градуировочных графиков;

- проведение диагностических проверок хроматографа и отдельных его блоков.

Программное обеспечение защищено от преднамеренных изменений с помощью функции авторизации пользователя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «Средний».

Идентификационные данные программного обеспечения приведены в таблице 2

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Продолжение таблицы 4

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

аблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 5 «Эксплуатация хроматографа» документа РЭ-1290-Vl.O «Хроматографы жидкостные Agilent 1290 Infinity III. Руководство по эксплуатации».

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Хроматографы жидкостные Agilent 1290 Infinity III. Стандарт предприятия Agilent Technologies Deutschland GmbH, Германия;

Приказ Федерального агентства по техническому регулированию и метрологии № 3158 от 28.12.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
