Термометры многозондовые Alpha Technics 4690 Thermometer
| Номер в ГРСИ РФ: | 96827-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Alpha Technics, США |
Термометры многозондовые Alpha Technics 4690 Thermometer предназначены для измерений температуры в многоячеячных термостатах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96827-25 | |||||||||
| Наименование | Термометры многозондовые | |||||||||
| Модель | Alpha Technics 4690 Thermometer | |||||||||
| Приказы |
№2415 от
07.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d5939931-f6a9-60eb-cb41-bbc5e34e69d3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Alpha Technics, СОЕДИНЕННЫЕ ШТАТЫ, 17151 Джиллетт-авеню, Ирвин, штат Калифорния, 92614-5602
Поверка
| Методика поверки / информация о поверке |
РТ-МП-286-442-2025 Государственная система обеспечения единства измерений. Термометры многозондовые Alpha Technics 4690 Thermometer. Методика поверки
(с 07.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96827-25: Описание типа
2025-96827-25.pdf
|
Скачать | 137.7 КБ | |
|
96827-25: Методика поверки
РТ-МП-286-442-2025
2025-mp96827-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Термометры многозондовые Alpha Technics 4690 Thermometer предназначены для измерений температуры в многоячеячных термостатах.
Описание
Конструктивно термометры многозондовые Alpha Technics 4690 Thermometer (далее по тексту - 4690 Thermometer) выполнены в виде цифрового измерительного прибора, состоящего из первичного (ПИП) и вторичного (ВИП) преобразователей. В качестве ПИП применяется многозондовый модуль, состоящий из восьми температурных (луночных) зондов, прикреплённых к пластиковой крышке и предназначенных для измерений температуры в ячейках термостата. Кроме этих 8-ми зондов сверху крышки размещён один дополнительный температурный зонд (зонд крышки), предназначенный для измерений температуры окружающей среды. В качестве ВИП служит цифровой преобразователь модели 4690А (аналогово-цифровой преобразователь (АЦП)), помещённый в пластиковый корпус, на переднюю панель которого вынесен жидкокристаллический (ЖК) дисплей и кнопки управления. Соединение ПИП и ВИП осуществляется по многожильному ленточному кабелю, подключаемому к разъёму, размещённому на верхней боковой ламели ВИП.
Принцип действия основан на измерении температуры с помощью ПИП, передаче сигнала, эквивалентного измеренной температуре, по ленточному кабелю на ВИП, преобразовании и обработке сигнала с помощью АЦП и отображении результата измерений на ЖК дисплее.
К данному типу средства измерений относятся 4690 Thermometer с серийными номерами 601770 и 14К610900.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде обозначения, состоящего из арабских цифр, или буквенноцифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, нанесен методом типографской печати на маркировочную табличку, прикрепленную к корпусу.
Общий вид средства измерений и места нанесения серийного номера представлены на рисунках 1, 2.

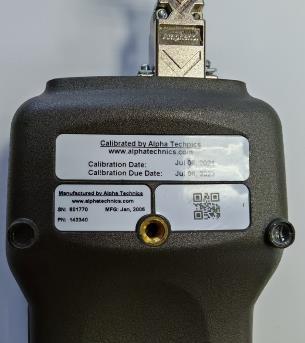

Рисунок 1 - Общий вид средства измерений
Серийный номер
Пломба
Рисунок 2 - Схема пломбирования и место нанесения серийного номера
Программное обеспечение
4690 Thermometer оснащены встроенным специальным программным обеспечением (далее - ПО). ПО загружается на предприятии-изготовителе во время производственного цикла. ПО осуществляет функции сбора, обработки, хранения и представления измерительной информации. Идентификационные данные ПО отображаются на ЖК дисплее при включении 4690 Thermometer. Влияние ПО на метрологические характеристики 4690 Thermometer учтено при нормировании их характеристик.
Конструкция 4690 Thermometer исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО |
3.00 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры луночными зондами, °С |
от 0 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры луночными зондами, °С - в диапазоне от 0 до +34,99 °С |
±0,2 |
|
- в диапазоне от +35,00 °С до +96,00 °С |
±0,1 |
|
- в диапазоне от +96,01 °С до +100,00 °С |
±0,2 |
|
Диапазон измерений температуры зондом крышки, °С |
от +35 до +115 |
|
Пределы допускаемой абсолютной погрешности измерений температуры зондом крышки, °С - в диапазоне от +35,0 до +99,9 °С |
±1,5 |
|
- в диапазоне от +100,0 °С до +110,0 °С |
±1,0 |
|
- в диапазоне от +110,1 °С до +115,0 °С |
±1,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания постоянного тока от элемента питания, В |
9 |
|
Габаритные размеры цифрового преобразователя модели 4690А, мм, не более - длина - ширина - высота |
210 110 50 |
|
Масса цифрового преобразователя модели 4690А (без элементов питания), г, не более |
300 |
|
Рабочие условия применения цифрового преобразователя модели 4690А: - температура окружающей среды, оС - относительная влажность, %, не более |
от +18 до +25 75 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр многозондовый |
Alpha Technics 4690 Thermometer |
1 шт. |
|
Кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 2 «Тесты для проверки температуры в термостатах» в руководстве по эксплуатации.
Нормативные документы
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
