Резервуары стальные горизонтальные цилиндрические РГСП
| Номер в ГРСИ РФ: | 96829-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО «ДЗМ», г. Москва |
|
96829-25: Описание типа
2025-96829-25.pdf
|
Скачать | 147.6 КБ |
Резервуары стальные горизонтальные цилиндрические РГСП (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96829-25 | |||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||
| Модель | РГСП | |||||||||
| Модификации |
РГСП 63-5-3000 РГСП 10-5-1600 (5+5) |
|||||||||
| Приказы |
№2415 от
07.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 65d9d75e-56e9-22f1-f9ec-cee02d8b9a6f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ДЗМ», РОССИЯ, 171268, Тверская обл., Конаковский р-он, пгт Радченко, Производственная площадка «Торфяного завода»
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 07.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96829-25: Описание типа
2025-96829-25.pdf
|
Скачать | 147.6 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГСП (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Описание
Резервуары представляют собой подземные горизонтальные цилиндрические емкости с усечено-коническими днищами. Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение отсека резервуара нефтепродуктом производится через патрубок линии наполнения, расположенный в одном из днищ отсека резервуара. Выдача продукта из резервуара производится через насос, расположенный на крышке одной из эксплуатационных горловин. К данному типу средства измерений относятся резервуары, выпущенные в двух модификациях, различающихся номинальной вместимостью и количеством независимых отсеков:
РГСП 63-5-3000 - резервуар номинальной вместимостью 63 м3 с заводским номером К/29-23;
РГСП 10-5-1600 (5+5) - резервуар номинальной вместимостью 10 м3, с двумя независимыми отсеками с номинальными вместимостями по 5 м3 с заводским номером К/30-23.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет буквенно-цифровое обозначение и нанесен методом трафаретной печати на крышку одной из эксплуатационных горловин резервуара. Эскизы общего вида резервуаров приведены на рисунках 1 и 2. Общий вид резервуаров приведен на рисунке 3.

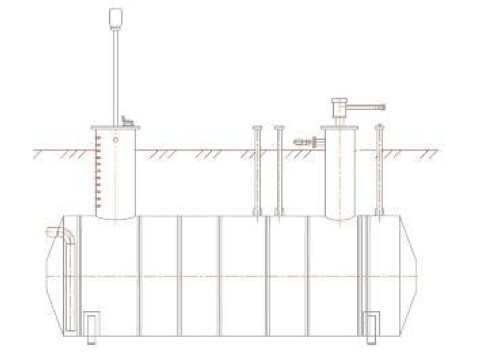

Рисунок 1 - Эскиз общего вида резервуара стального горизонтального цилиндрического РГСП модификации РГСП 63-5-3000

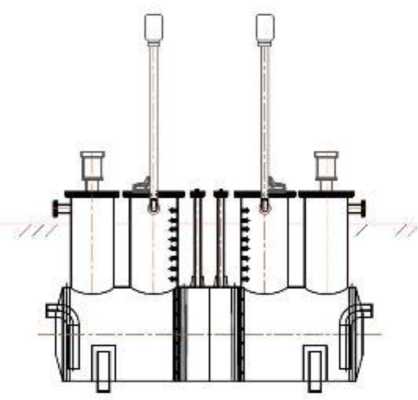

Рисунок 2 - Эскиз общего вида резервуара стального горизонтального цилиндрического РГСП модификации РГСП 10-5-1600 (5+5)

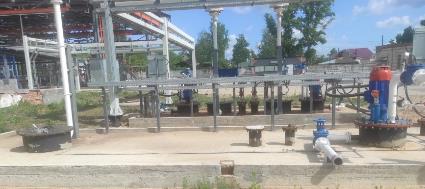

Рисунок 3 - Общий вид резервуаров стальных горизонтальных цилиндрических РГСП
Внешний вид эксплуатационных номеров приведен на рисунке 4.
горловин с указанием мест нанесения заводских

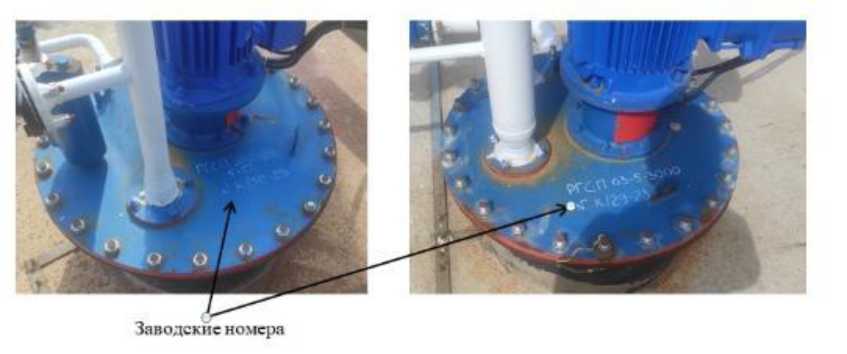

Рисунок 4 - Внешний вид эксплуатационных горловин резервуаров с указанием мест нанесения заводских номеров
Пломбирование резервуаров не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара (отсеков) при температуре 20 °С, мз - модификации РГСП 63-5-3000 - модификации РГСП 10-5-1600 (5+5) |
63 10 (5+5) |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара объемным методом, % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГСП 63-5-3000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Резервуар стальной горизонтальный цилиндрический |
РГСП 10-5-1600 (5+5) |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я).
