Резервуар стальной вертикальный цилиндрический РВС-5000
| Номер в ГРСИ РФ: | 96830-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть-Сибирь", г. Тюмень |
|
96830-25: Описание типа
2025-96830-25.pdf
|
Скачать | 138.4 КБ |
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - РВС) предназначен для измерения объёма жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96830-25 | ||||||
| Наименование | Резервуар стальной вертикальный цилиндрический | ||||||
| Модель | РВС-5000 | ||||||
| Приказы |
№2415 от
07.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d748abcc-0111-2594-5116-8f3fcd3b23c2 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть-Сибирь», РОССИЯ, 625027, Тюменская область, г. Тюмень, ул. Республики, д. 139
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 07.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96830-25: Описание типа
2025-96830-25.pdf
|
Скачать | 138.4 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - РВС) предназначен для измерения объёма жидкости.
Описание
Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.
РВС представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей, оснащённый дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточным устройством и приборами контроля и сигнализации.
Место расположения РВС, заводской номер 3: Тюменское УМН, НППС «Тюмень».
Заводской номер, в виде цифрового обозначения, нанесён на стенке резервуара методом аэрографии. Нанесение знака поверки на РВС не предусмотрено. Пломбирование РВС не предусмотрено.

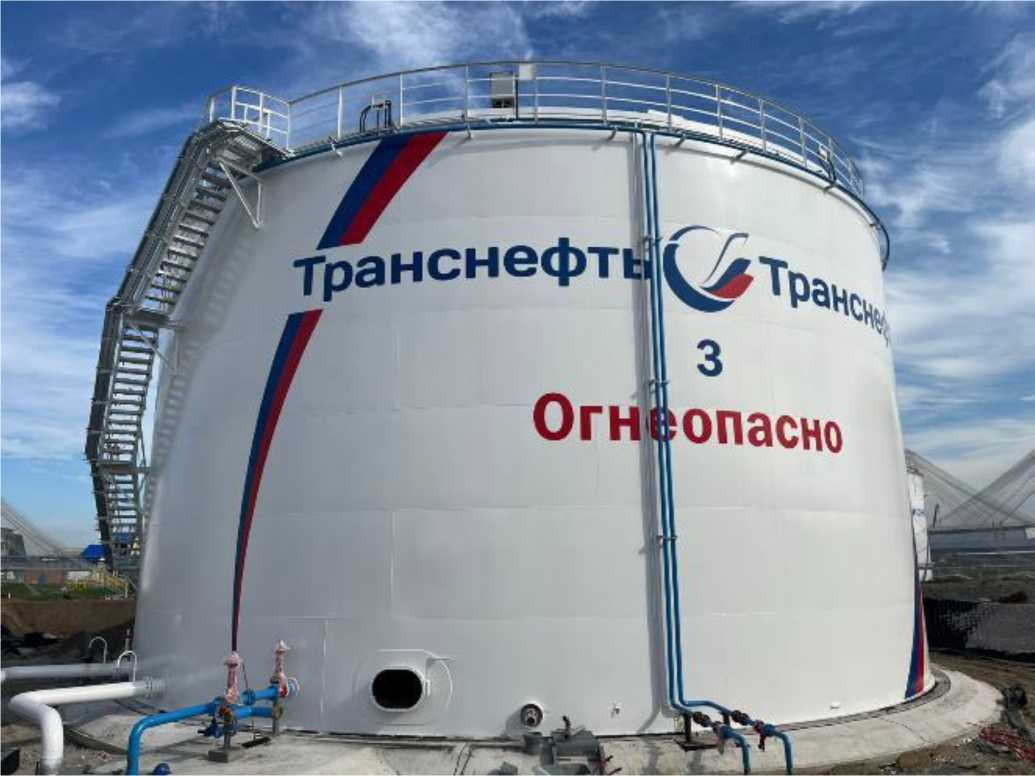

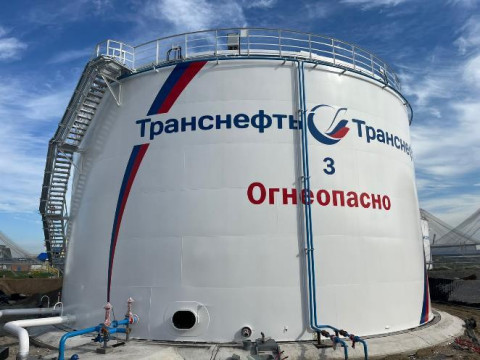

Общий вид РВС представлен на рисунке 1.
Рисунок 1 - Общий вид РВС
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) |
± 0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от - 50 до + 50 от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет |
50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
1 |
|
Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
