Прессы испытательные гидравлические UTC
| Номер в ГРСИ РФ: | 96839-25 |
|---|---|
| Категория: | Прессы |
| Производитель / заявитель: | Фирма "UTEST", Турция |
Прессы испытательные гидравлические UTC (далее - прессы) предназначены для измерений силы при проведении испытаний образцов на сжатие и изгиб.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96839-25 | ||||||||||||
| Действует | по 13.11.2030 | ||||||||||||
| Наименование | Прессы испытательные гидравлические | ||||||||||||
| Модель | UTC | ||||||||||||
| Модификации |
UTC-4609EG.FPR UTC-4709EG.FPR UTC-4714GE.FPR UTC-4729GE.FPR UTC-4739GE.FPR UTC-4713G.FPR UTC-4723G.FPR UTC-4733G.FPR UTC-4727G.FPR UTC-4737G.FPR UTC-5727.FPR UTC-5737.FPR UTC-6727.FPR UTC-6737.FPR UTC-6748.FPR UTC-6758.FPR UTCM-3742.FPR UTCM-3762.FPR UTC-5610.FPR UTC-5620.FPR UTC-5630.FPR UTC-6729.FPR |
||||||||||||
| Приказы |
№2445 от
13.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0953d668-a09b-0be9-491f-bb77c09382d1 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S, ТУРЦИЯ, ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara
Поверка
| Методика поверки / информация о поверке |
МП-557-2024 Государственная система обеспечения единства измерений. Прессы испытательные гидравлические UTC. Методика поверки
(с 13.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96839-25: Описание типа
2025-96839-25.pdf
|
Скачать | 365.9 КБ | |
|
96839-25: Методика поверки
МП-557-2024
2025-mp96839-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Прессы испытательные гидравлические UTC (далее - прессы) предназначены для измерений силы при проведении испытаний образцов на сжатие и изгиб.
Описание
Принцип действия прессов заключается в приложении силы сжатия к испытываемому образцу, возникающей при перемещении плиты с заданной скоростью, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Прессы состоят из нагружающего устройства, гидравлического блока, цифровой панели и электронного блока управления. Нагружающее устройство включает в себя опорную раму, нижнюю опорную плиту, которая служит для установки испытываемого образца и верхнюю, которая установлена на шарнирном основании, датчик (датчики) силы. Гидравлический блок состоит из двухступенчатого насоса, двигателя, распределительного блока и масляного бака. Электронный блок управления позволяет задавать и контролировать режимы работы пресса. На лицевой панели расположена кнопка авариной остановки и регулятор.
Для проведения испытаний образца на изгиб, необходима специальная оснастка, поставляемая по опциональному заказу.
К данному типу средства измерений относятся следующие модификации прессов: UTC-4609EG.FPR, UTC-4709EG.FPR, UTC-4714GE.FPR, UTC-4729GE.FPR, UTC-4739GE.FPR, UTC-4713G.FPR, UTC-4723G.FPR, UTC-4733G.FPR, UTC-4727G.FPR, UTC-4737G.FPR, UTC-5727.FPR, UTC-5737.FPR, UTC-6727.FPR, UTC-6737.FPR, UTC-6748.FPR, UTC-6758.FPR, UTCM-3742.FPR, UTCM-3762.FPR, UTC-5610.FPR, UTC-5620.FPR, UTC-5630.FPR,
UTC-6729.FPR. Выпускаемые модификации прессов различаются внешним видом, массой, габаритными размерами, диапазонами измерений силы и рядом технических характеристик. Прессы модификации UTCM-3742.FPR и UTCM-3762.FPR имеют двухколонное исполнение с датчиком силы для каждой колонны.

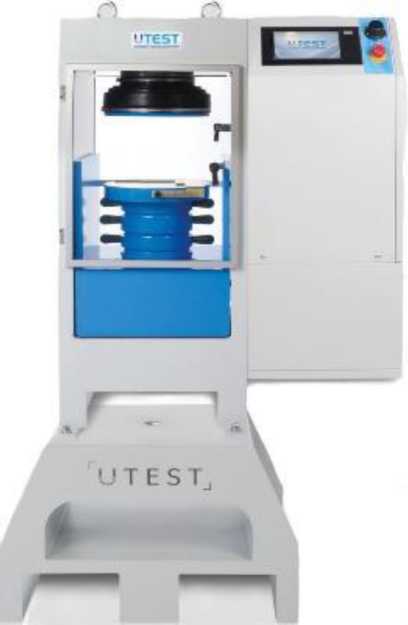

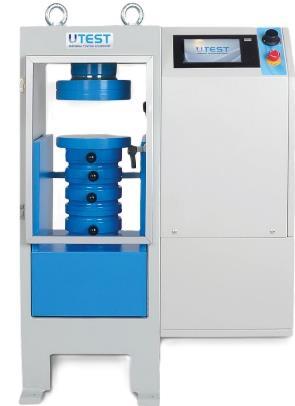

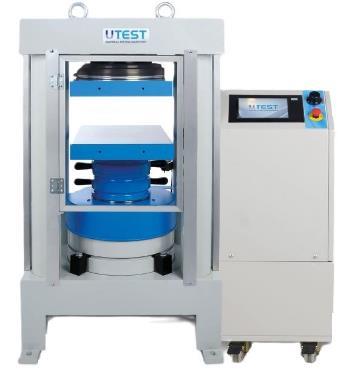

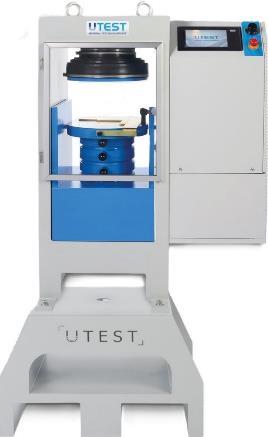

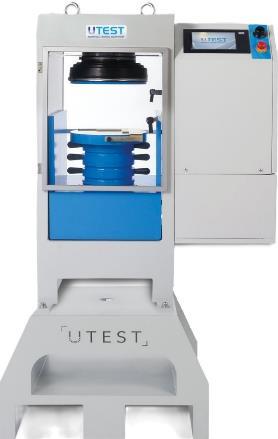

Общий вид прессов приведен на рисунках 1 - 12.
Идентификация прессов осуществляется визуальным осмотром электронного блока управления, на который нанесена маркировочная табличка с указанием серийного номера, нанесенного типографским способом, а также информация о наименовании изготовителя, модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.
Маркировочные таблички наносятся на боковую часть электронного блока управления. прессов. Общий вид маркировочной таблички приведен на рисунке 13.
Нанесение знака поверки на прессы не предусмотрено.
Пломбирование прессов не предусмотрено. Доступ к внутренним частям прессов доступен только при помощи специального инструмента.
Место нанесения маркировочной таблички

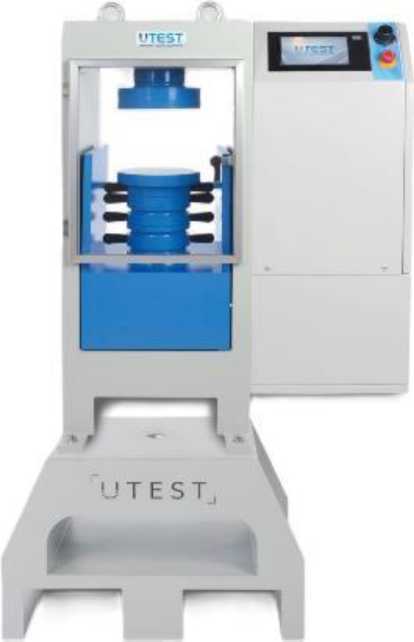

Рисунок 1 - Общий вид прессов испытательных гидравлических UTC-4609EG.FPR, UTC-4709EG.FPR

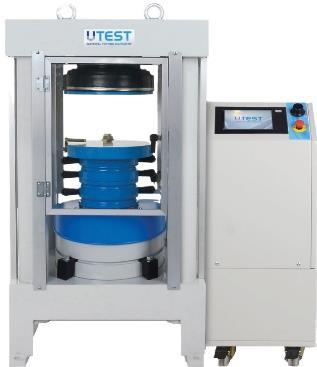

Рисунок 2 - Общий вид прессов испытательных гидравлических UTC-4714GE.FPR, UTC-4729GE.FPR, UTC-4739GE.FPR

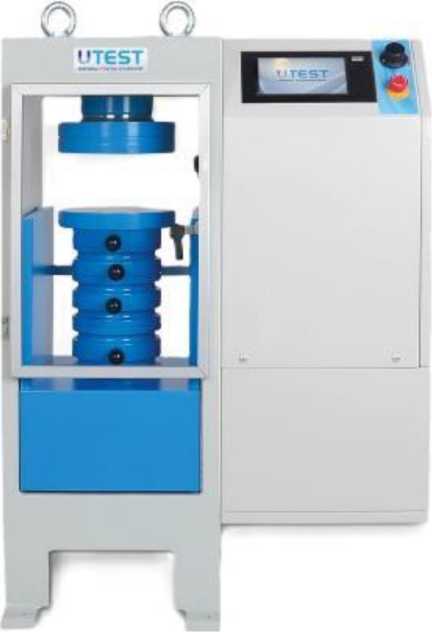

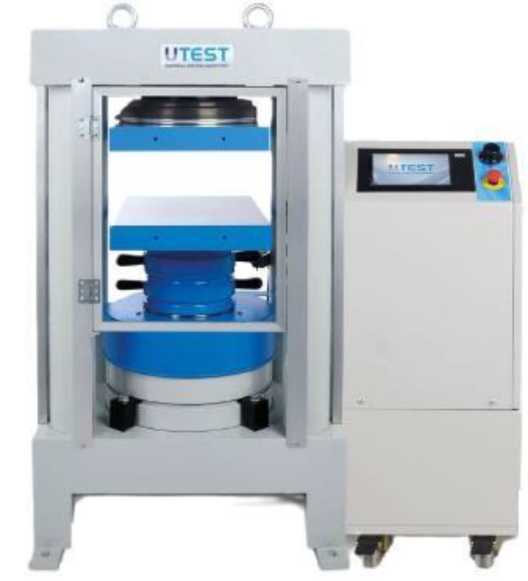

Рисунок 3 - Общий вид прессов испытательных Рисунок 4 - Общий вид прессов испытательных гидравлических UTC-4713G.FPR гидравлических UTC-4723G.FPR,
UTC-4733G.FPR

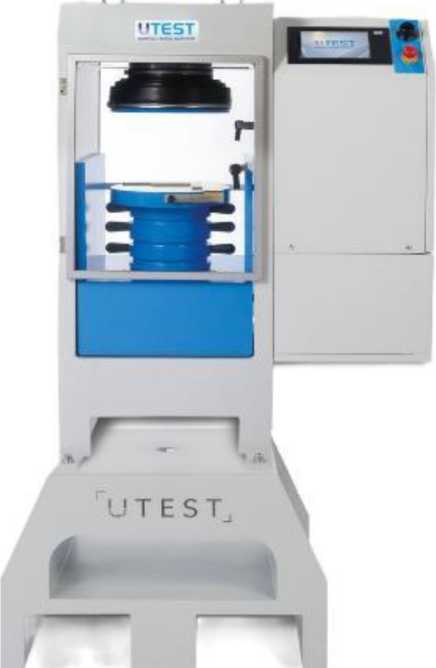

Рисунок 5 - Общий вид прессов испытательных гидравлических UTC-4727G.FPR

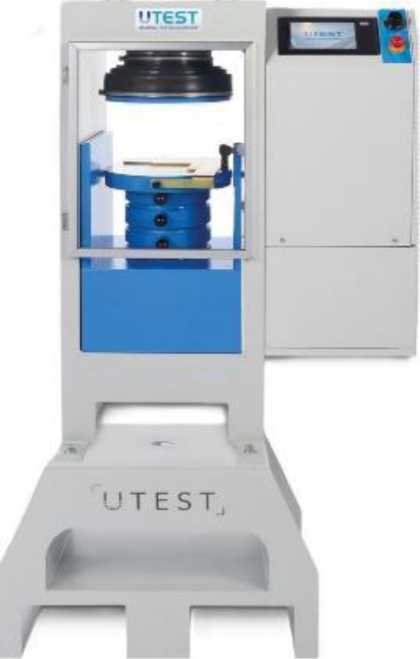

Рисунок 6 - Общий вид прессов испытательных гидравлических UTC-4737G.FPR

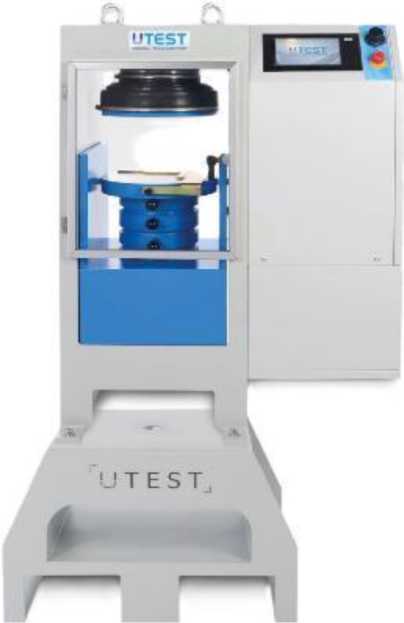

Рисунок 7 - Общий вид прессов испытательных гидравлических UTC-5737G.FPR
Рисунок 8 - Общий вид прессов испытательных гидравлических UTC-5727G.FPR
Рисунок 9 - Общий вид прессов испытательных
Рисунок 10 - Общий вид прессов
гидравлических UTC-6727.FPR, UTC-6737.FPR, испытательных гидравлических UTC-6729.FPR
UTC-6748.FPR, UTC-6758.FPR

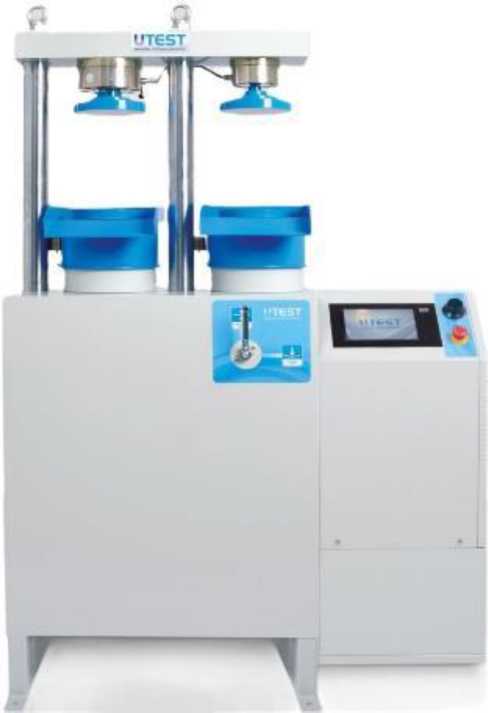

Рисунок 11 - Общий вид прессов испытательных гидравлических UTCM-3742.FPR, UTCM-3762.FPR

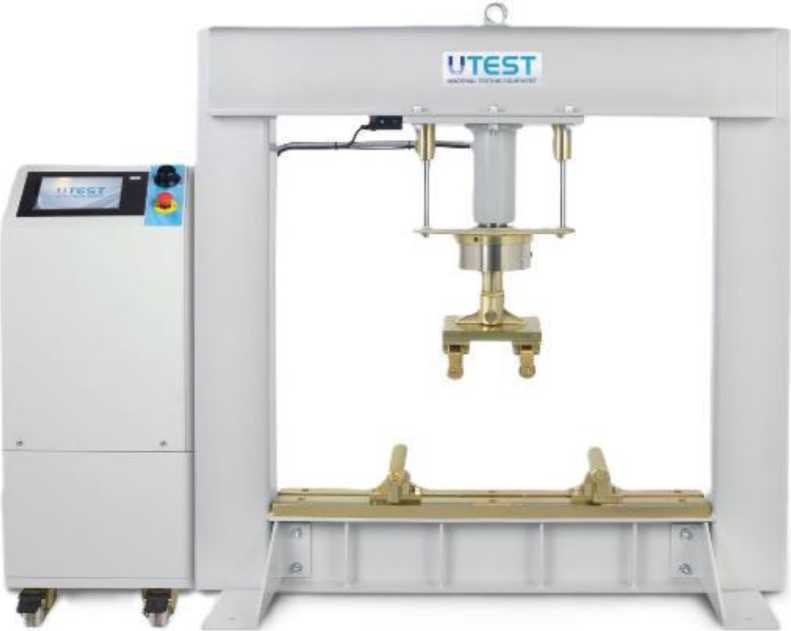

Рисунок 12 - Общий вид прессов испытательных гидравлических UTC-5610.FPR, UTC-5620.FPR, UTC-5630.FPR с оснасткой для испытаний на изгиб
Место нанесения серийного номера

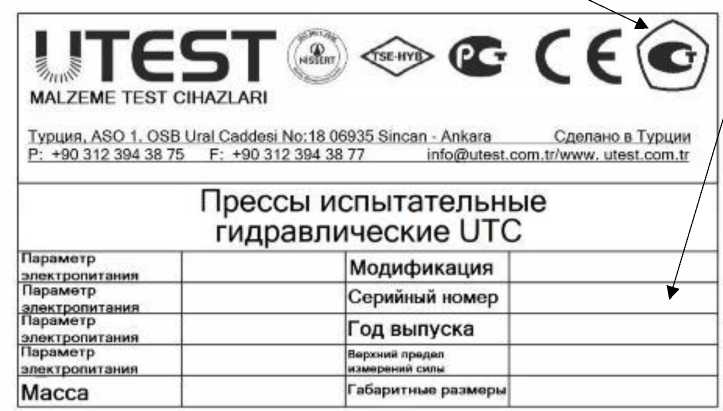

Рисунок 13 - Общий вид маркировочной таблички
Место нанесения знака утверждения типа
|
IJTGST в оф С € © MAL7EME TEST CIHA71 ARI Турция, AS01. OSB Ural Caddesi No;18 06935 Smcan Ankara Сделано в Турции P: -1-90 312 394 38 75 F: *90 312 394 38 77 info@utest.com.tr?www. utest com.tr | |||
|
Прессы испытательные гидравлические UTC / | |||
|
Параметр электропитания |
Модификация | ||
|
Параметр электропитания |
Серийный номер | ||
|
Параметр электропитания |
Г од выпуска | ||
|
Параметр электролитания |
Ныр« мий предал И4ММрНИЙИ силы | ||
|
Масса |
Габаритные размеры | ||
Программное обеспечение
Программное обеспечение (далее - ПО) прессов состоит из встроенного и внешнего ПО.
Метрологически значимым является только встроенное ПО, и устанавливается на предприятии изготовителе во время производственного цикла. Встроенное ПО выполняет обработку и преобразование измерительной информации. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные встроенного программного обеспечения - отсутствуют. Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «UTEST», устанавливается на устройство ввода-вывода информации, не является метрологически значимым и предназначено для управления прессом, сбора информации, отображения и вывода результатов испытаний. Доступ к внешнему ПО «UTEST» ограничен паролями. Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UTEST |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Нижний предел измерений силы, кН |
Верхний предел измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
|
UTC-5610.FPR |
5 |
100 |
±1 |
|
UTC-5620.FPR |
10 |
200 | |
|
UTCM-3742.FPR |
1/10 |
15/250 | |
|
UTC-5630.FPR |
15 |
300 | |
|
UTCM-3762.FPR |
1/30 |
15/600 | |
|
UTC-4609EG.FPR |
30 |
600 | |
|
UTC-4709EG.FPR |
50 |
1000 | |
|
UTC-4714GE.FPR UTC-4713G.FPR |
75 |
1500 | |
|
UTC-4729GE.FPR UTC-4723G.FPR UTC-4727G.FPR UTC-5727.FPR UTC-6727.FPR |
100 |
2000 | |
|
UTC-6729.FPR |
100 |
2000 | |
|
UTC-4739GE.FPR UTC-4733G.FPR UTC-4737G.FPR UTC-5737.FPR UTC-6737.FPR |
150 |
3000 | |
|
UTC-6748.FPR |
200 |
4000 | |
|
UTC-6758.FPR |
250 |
5000 |
аблица 3 - Технические характеристики
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, Вт, не более | ||
|
Высота |
Длина |
Ширина | |||
|
UTC-4609EG.FPR, UTC-4709EG.FPR |
775 |
750 |
550 |
750 |
550 |
|
UTC-4714GE.FPR |
690 |
780 |
451 |
1104 | |
|
UTC-4729GE.FPR |
850 |
720 |
600 |
1144 | |
|
UTC-4739GE.FPR |
1070 |
775 |
600 |
1204 | |
|
UTC-5727.FPR |
835 |
820 |
455 |
1145 | |
|
UTC-5737.FPR |
1075 |
875 |
500 |
1205 | |
|
UTC-4713G.FPR |
625 |
750 |
451 |
1104 | |
|
UTC-4723G.FPR UTC-4727G.FPR |
715 |
790 |
453 |
1144 | |
|
UTC-4733G.FPR UTC-4737G.FPR |
935 |
845 |
497 |
1204 | |
|
UTC-6727.FPR |
1020 |
960 |
560 |
1100 |
750 |
|
UTC-6737.FPR |
1520 |
1050 |
690 |
1150 | |
|
UTCM-3742.FPR |
365 |
1020 |
500 |
4580 | |
|
UTCM-3762.FPR |
460 |
1632 |
534 |
1020 | |
|
UTC-6748.FPR |
2570 |
1145 |
825 |
1540 |
1100 |
|
UTC-6758.FPR |
2540 |
1145 |
825 |
1570 | |
|
UTC-5610.FPR |
255 |
1170 |
515 |
1130 | |
|
UTC-5620.FPR |
270 |
580 |
960 |
1270 | |
|
UTC-5630.FPR |
640 |
1000 |
950 |
1130 | |
|
UTC-6729.FPR |
1040 |
1100 |
560 |
590 |
800 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 220 до 240 от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 95 до 105 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
2000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прессы испытательные гидравлические |
UTC* |
1 шт. |
|
Программное обеспечение на электронном носителе |
UTEST |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* модификация в соответствии с заказом покупателя | ||
Сведения о методах измерений
приведены в разделе 3 «Запуск и проведение испытания» документа «Прессы испытательные гидравлические UTC. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
СТП UTM 003-2024 «Прессы испытательные гидравлические UTC. Стандарт предприятия».
