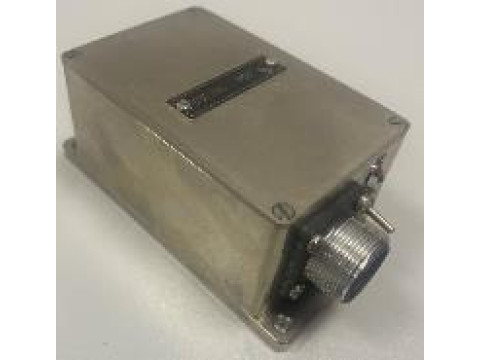

Блоки питания потенциометров БПП
| Номер в ГРСИ РФ: | 96840-25 |
|---|---|
| Категория: | Потенциометры |
| Производитель / заявитель: | ЗАО "Конвед-6 ЛИИ", г.Жуковский |
Блоки питания потенциометров БПП (далее - БПП) предназначены для воспроизведения питания постоянным напряжением потенциометров, применяемых в качестве датчиков углового или линейного перемещения
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96840-25 | ||||||||||||
| Действует | по 13.11.2030 | ||||||||||||
| Наименование | Блоки питания потенциометров | ||||||||||||
| Модель | БПП | ||||||||||||
| Модификации |
БПП-5005 БПП-5020-16 БПП-5020-32 |
||||||||||||
| Приказы |
№2445 от
13.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ebf951cd-847d-5d50-0052-d2ca504a92dc | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «Конвед-6 ЛИИ», РОССИЯ, 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1
Поверка
| Методика поверки / информация о поверке |
МП 3.34.044-2025 Государственная система обеспечения единства измерений. Блоки питания потенциометров БПП. Методика поверки
(с 13.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96840-25: Описание типа
2025-96840-25.pdf
|
Скачать | 106.1 КБ | |
|
96840-25: Методика поверки
МП 3.34.044-2025
2025-mp96840-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Блоки питания потенциометров БПП (далее - БПП) предназначены для воспроизведения питания постоянным напряжением потенциометров, применяемых в качестве датчиков углового или линейного перемещения
Описание
Принцип действия БПП основан на воспроизведении постоянного напряжения. Содержит DC/DC преобразователь с прецизионным стабилизатором постоянного напряжения с устанавливаемым значением номинала выходного напряжения.
Конструктивно БПП выполнены в металлических корпусах с печатной платой с установленными на нее элементами.
К настоящему типу средств измерений относятся следующие модификации блоков питания потенциометров: БПП-5005, БПП-5020-16, БПП-5020-32, которые отличаются друг от друга количеством измерительных каналов. Для БПП-5020-16 и БПП-5020-32 смена номинального значения выполняется согласно таблице 1.
Место нанесения за
водского номера
Таблица 1 - Номинал выходного напряжения
|
Напряжение, В |
«ВЫБОР ПИТАНИЯ А» контакт № 27 |
«ВЫБОР ПИТАНИЯ В» контакт № 28 |
|
3 |
не подключать |
не подключать |
|
4 |
не подключать |
на корпус (контакт № 26) |
|
5 |
на корпус (контакт № 26) |
не подключать |
|
6 |
на корпус (контакт № 26) |
на корпус (контакт № 26) |

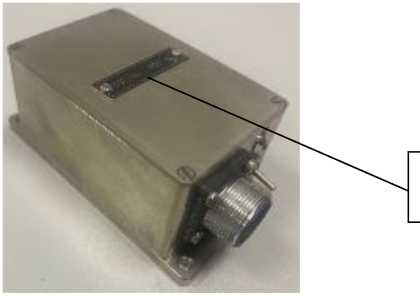

Рисунок 1 - Общий вид БПП-5005
Место нанесения заводского номера

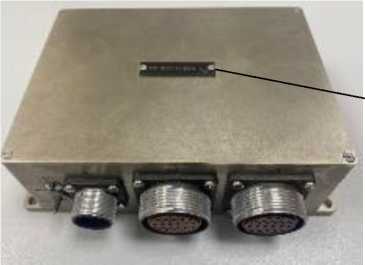

Рисунок 2 - Общий вид БПП-5020-32, БПП-5020-16
Пломбирование БПП не предусмотрено.
Заводской номер в цифровом формате наносятся типографским способом на металлическую табличку, которая крепится непосредственно на БПП.
Знак поверки на БПП не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Технические характеристики
Таблица 2 - Основные метрологические характеристики__________________________________
|
Наименование характеристики |
Значение | ||
|
БПП-5005 |
БПП-5020-32 |
БПП-5020-16 | |
|
Количество измерительных каналов, шт |
1 |
32 |
16 |
|
Номинальное значение воспроизведения электрического напряжения, В |
5 |
3, 4, 5, 6 | |
|
Пределы допускаемой основной приведенной погрешности воспроизведения электрического напряжения, % |
±0,2 (у от ВП)1) | ||
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения электрического напряжения, % |
±0,3 (у от ВП)2) | ||
|
1) у от ВП - приведенная к верхнему пределу диапазона измерений погрешность (в нормальных условиях эксплуатации средства измерений). 2) у от ВП - приведенная к верхнему пределу диапазона измерений, дополнительная погрешность, вызванная использованием средства измерений в рабочих условиях эксплуатации (в отличии от нормальных от плюс 15 до плюс 35 °С включ.), в диапазоне температуры окружающего воздуха от минус 50 до плюс 60 °С | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
БПП-5005 |
БПП-5020-32 |
БПП-5020-16 | |
|
Напряжение питания постоянного тока, В |
от 24 до 29,4 | ||
|
Габаритные размеры, мм, не более | |||
|
- длина |
111 |
171 | |
|
- ширина |
56 |
124 | |
|
- высота |
47 |
57 | |
|
Масса, кг, не более |
0,35 |
0,9 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
БПП-5005 БПП-5020-32 БПП-5020-16 | |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, мм рт.ст. |
от +15 до +35 от 30 до 80 от 720 до 780 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, мм рт.ст. |
от -50 до +60 от 720 до 780 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Блоки питания потенциометров БПП |
КМНТ.436431.001 |
1 |
|
Руководство по эксплуатации |
КМНТ.436431.001 РЭ |
1 |
|
Паспорт |
КМНТ.436431.001 ПС |
1 |
Сведения о методах измерений
приведены в пунктах 1.5 «Устройство и работа БПП» документа «Блоки питания потенциометров
БПП. Руководство по эксплуатации КМНТ.436431.001 001 РЭ»
Нормативные документы
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
КМНТ.436431.001 ТУ. Блоки питания потенциометров БПП. Технические условия.
