Датчики весоизмерительные тензорезисторные ТЕМ-254
| Номер в ГРСИ РФ: | 96841-25 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | ООО "Инженерный центр "АСИ", г.Кемерово |
|
96841-25: Описание типа
2025-96841-25.pdf
|
Скачать | 118.1 КБ |
Датчики весоизмерительные тензорезисторные ТЕМ-254 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96841-25 | |||||||||
| Действует | по 13.11.2030 | |||||||||
| Наименование | Датчики весоизмерительные тензорезисторные | |||||||||
| Модель | ТЕМ-254 | |||||||||
| Модификации |
ТЕМ-254 - [1], где: [1] - Значение максимальной нагрузки (Emax), т: 1; 2,2; 3,3; 4,7; 10; 15; 22; 33; 47 на испытания представлены: ТЕМ-254-1т ТЕМ-254-10т |
|||||||||
| Приказы |
№2445 от
13.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e1e86f78-c694-c779-afff-dc2f6dd8f8fa | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ИЦ «АСИ», РОССИЯ, 650000, г. Кемерово, ул. Кузбасская, 31
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.631-2013 Государственная система обеспечения единства измерений. Датчики весоизмерительные. Общие технические требования. Методы испытаний" (приложение ДА)
(с 13.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96841-25: Описание типа
2025-96841-25.pdf
|
Скачать | 118.1 КБ |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные ТЕМ-254 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Датчики выпускаются в различных модификациях, которые отличаются максимальной нагрузкой, габаритными размерами и имеют обозначение ТЕМ-254 - [1] т. Расшифровка обозначений указана в таблице 1.
аблица 1 - Модификации датчиков ТЕМ-254- [1] т
|
Позиция |
Обозначение |
Расшифровка |
|
[1] |
1; 2,2; 3,3; 4,7; 10; 15; 22; 33; 47 |
Значение максимальной нагрузки (Emax), т |
Пломбирование датчиков не предусмотрено, ограничение доступа обеспечивается конструкцией, которая может быть вскрыта только при помощи специального инструмента. Заводской номер наносится типографическим способом или лазерной гравировкой на маркировочную табличку датчика в виде цифробуквенного обозначения, состоящего из цифр и букв латинского алфавита, и обеспечивает возможность прочтения и сохранности в процессе эксплуатации.
Внешний вид датчиков, места нанесения заводского номера, знака утверждения типа приведены на рисунках 1-2.

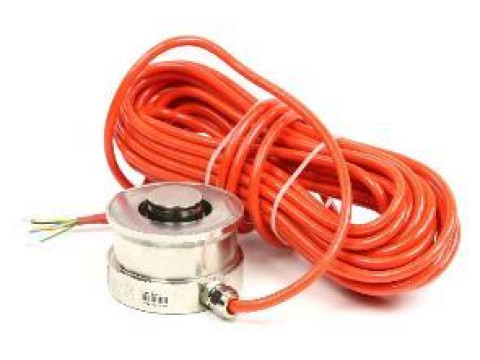

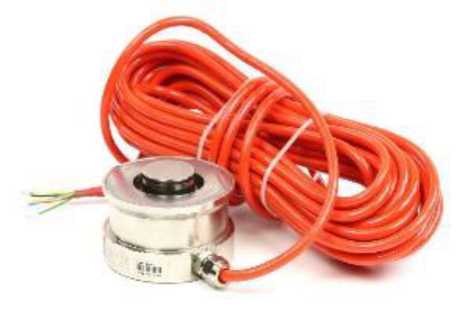

Рисунок 1 - Общий вид датчика
Рисунок 2 - Маркировочная табличка датчика
Технические характеристики
Метрологические характеристики приведены в таблицах 2-3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 8.631-2013 |
С |
|
Максимальное число поверочных интервалов, Птах = Emax /V |
3000 |
|
Максимальная нагрузка, Етах, т |
1; 2,2; 3,3; 4,7; 10; 15; 22; 33; 47 |
|
Минимальная нагрузка, Emin, т |
0 |
|
Минимальный поверочный интервал, Vmin, кг |
Emax /10000 |
|
Предел допустимой нагрузки (Elim), % от Emax |
120 |
|
Доля от пределов допускаемой погрешности весов, plc |
0,7 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке Cdr, выраженный через поверочный интервал v |
±0,5 |
|
Значение поверочного интервала V, кг |
Emax/3000 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке DR, выраженный через поверочный интервал v |
Emax /20000 |
аблица 3 - Пределы допускаемых погрешностей датчиков различных модификаций
|
Интервалы измерений |
Пределы допускаемой погрешности mpe |
|
от 0v до 500v включ. |
± 0,35v |
|
св. 500v до 2000v включ. |
± 0,70v |
|
св. 2000v до 3000v включ. |
± 1,05 V |
Основные технические характеристики приведены в таблицах 4-5.
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 3 до 15 |
|
Номинальный выходной сигнал, мВ/В |
2,85 |
|
Значение входного сопротивления датчиков, Ом |
1450±50 |
|
Значение выходного сопротивления датчиков, Ом |
1405±5 |
|
Средний срок службы, лет |
10 |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
|
Предельные значения температуры, °С |
от - 40 до + 50 |
|
Обозначение по влажности |
СН |
|
Класс защиты по ГОСТ 14254-2015 |
IP 68 |
аблица 5 - Габаритные размеры и масса датчиков различных модификаций
|
Максимальная нагрузка, Emax, т |
Габаритные размеры датчика, мм, не более |
Масса, кг, не более | |
|
Диаметр |
Высота | ||
|
1; 2,2; 3,3; 4,7 |
60 |
43 |
0,7 |
|
10; 15; 22 |
75 |
50 |
1,5 |
|
33 |
95 |
65 |
2,6 |
|
47 |
130 |
75 |
4,9 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку на корпусе датчика в соответствии с рисунком 2 методом лазерной гравировки или типографическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик весоизмерительный тензорезисторный |
ТЕМ-254 |
1 шт. |
|
Руководство по эксплуатации |
УФГИ.404176.040 РЭ |
1 экз. |
Сведения о методах измерений
приведены в части 4 «Устройство и принцип работы» документа «Датчики весоизмерительные тензорезисторные ТЕМ-254. Руководство по эксплуатации. УФГИ.404176.040 РЭ».
Нормативные документы
ГОСТ 8.631-2013 ГСИ. «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
ТУ 26.51.66-072-10897043-2022 «Датчики весоизмерительные тензорезисторные
ТЕМ-254. Технические условия».
