Газоанализаторы CI
| Номер в ГРСИ РФ: | 96843-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ |
Газоанализаторы CI (далее по тексту - газоанализаторы) предназначены для измерений объемной доли оксида азота (I) (N2O), оксида углерода (CO), диоксида углерода (CO2), азота (N2) и водяных паров (H2O) в инертных и реактивных газовых средах и в воздухе промышленных предприятий с подачей предупредительной сигнализации о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96843-25 | ||||||||||||||||||||||||
| Действует | по 13.11.2030 | ||||||||||||||||||||||||
| Наименование | Газоанализаторы | ||||||||||||||||||||||||
| Модель | CI | ||||||||||||||||||||||||
| Модификации |
CI-RU2001 CI-PC61 CI-RU212 CI-RU261 CI-RU20 CI-RU25 CI-RU21 |
||||||||||||||||||||||||
| Приказы |
№2445 от
13.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | df2a3069-83e4-846e-7431-463b7c98ea9d | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ, Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
МП-952-2025 Государственная система обеспечения единства измерений. Газоанализаторы CI. Методика поверки
(с 13.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
96843-25: Описание типа
2025-96843-25.pdf
|
Скачать | 224.7 КБ | |
|
96843-25: Методика поверки
МП-952-2025
2025-mp96843-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Газоанализаторы CI (далее по тексту - газоанализаторы) предназначены для измерений объемной доли оксида азота (I) (N2O), оксида углерода (CO), диоксида углерода (CO2), азота (N2) и водяных паров (H2O) в инертных и реактивных газовых средах и в воздухе промышленных предприятий с подачей предупредительной сигнализации о превышении установленных пороговых значений.
Описание
Принцип действия газоанализаторов определяется типом используемого сенсора и детектора:
- инфракрасный (ИК), основан на поглощении молекулами определяемого газа энергии светового потока в инфракрасной области спектра (по принципу NDIR);
- диодно-лазерный сенсор TDLAS;
- плазменный детектор, используемый в газоанализаторах для определения объемной доли газов на основе их взаимодействия с низкотемпературной плазмой.
Конструктивно газоанализаторы состоят из корпуса, на передней панели которого расположен ЖК-дисплей с кнопками управления или сенсорный экран (в зависимости от модификации), на задней панели или под крышкой (в зависимости от модификации) коммуникационные интерфейсы, выключатель питания, отверстия для ввода и вывода газовой смеси.
Газоанализаторы выпускаются в модификациях CI-RU2001, CI-PC61, CI-RU212, CI-RU261, CI-RU20, CI-RU25, CI-RU21, которые отличаются друг от друга исполнением корпуса, цветом, наличием встроенного ротаметра, возможностью измерения объемной доли одного или двух определяемых компонентов, диапазонами измерений, наличием предупредительной сигнализации.
Газоанализатор CI-RU2001 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен сенсорный экран и две ручки. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Измерение объемной доли компонента происходит за счет плазменного детектора.
Газоанализатор CI-PC61 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен сенсорный экран и две ручки. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Дополнительно может быть оснащен коллектором из порошковой металлургии для предотвращения блокировки выхода газа из выходного отверстия в случае нетоксичных газов; и может быть также оснащен быстрозавинчивающимся разъемом в случае токсичных газов.
Измерение объемной доли компонента происходит за счет диодно-лазерного сенсора TDLAS.
Газоанализатор CI-RU212 оснащен одним измерительным каналом с возможностью измерений объемной доли одного или сразу двух определяемых компонентов в зависимости от поставки. На передней панели корпуса расположен сенсорный экран, две ручки и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора.
Газоанализатор CI-RU261 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен ЖК-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора. Данная модификация оснащена возможностью подачи предупредительной сигнализации.
Газоанализатор CI-RU20 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен ЖК-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора. Данная модификация оснащена возможностью подачи предупредительной сигнализации.
Газоанализатор CI-RU25 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. Газоанализатор состоит из прочного корпуса с крышкой, внутри которого размещены коммуникационные интерфейсы, выключатель питания, отверстия для ввода и вывода газовой смеси. На передней панели корпуса расположен ЖК-дисплей с кнопками управления. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора.
Газоанализатор CI-RU21 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен сенсорный экран. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора.

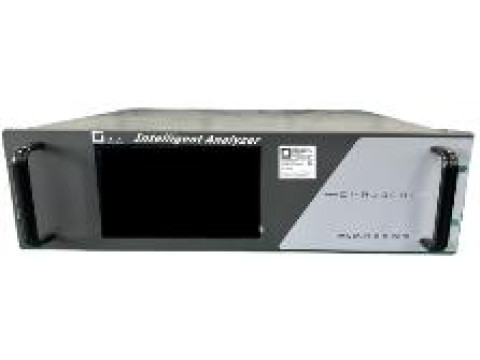

Общий вид газоанализаторов представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на идентификационную наклейку (рисунок 2), расположенную на корпусе газоанализатора, печатным способом.
CI-RU2001
CI-PC61
CI-RU212
CI-RU261
CI-RU20
CI-RU25
CI-RU21
Рисунок 1 - Общий вид газоанализаторов
Место нанесения серийного номера
Рисунок 2 - Идентификационная наклейка
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение и имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Программное обеспечение газоанализаторов осуществляет функции:
- прием и обработка измерительной информации;
- хранение данных измерений;
- проведение калибровки газоанализатора;
- отображение данных на дисплее;
- функция тревоги при отклонении какого-либо параметра от заданной нормы.
Идентификационные данные встроенного программного обеспечения приведены в таблицах 1-6.
Таблица 1 - Идентификационные данные встроенного ПО (модификация CI-RU2001)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC2001(N2)-PRO- 1.07-230922-TCC |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.07 |
Таблица 2 - Идентификационные данные встроенного ПО (модификация CI-PC61)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC61(Q2)-PRO-3.05-250115-YZP |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.05 |
Таблица 3 - Идентификационные данные встроенного ПО (модификация CI-RU212)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC212(P1)-PRO-2.06-220813-MYC |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.06 |
Таблица 4 - Идентификационные данные встроенного ПО (модификация CI-RU261)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC261(N3)-PRO-6.29-240218-RFC |
|
Номер версии (идентификационный номер) ПО |
не ниже V6.25 |
Таблица 5 - Идентификационные данные встроенного ПО (модификации CI-RU20 и CI-RU21)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC21(G1)-PRO-3.04-240626-LCY(HW06) |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.04 |
Таблица 6 - Идентификационные данные встроенного ПО (модификации CI-RU25)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC25(I1)-PRO-1.35-240907- LCY(HW06) |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.29 |
Технические характеристики
Таблица 7 - Метрологические характеристики
|
Определяемый компонент1) |
Диапазон показаний объемной доли определяемого компонента, млн-1 (ppm) |
Диапазон измерений объемной доли определяемого компонента, млн-1 (ppm) |
Пределы допускаемой приведенной2) погрешности измерений объемной доли определяемого компонента, % |
|
Оксида азота (I) (N2O) |
от 0 до 20 |
от 0 до 20 |
±5 |
|
Оксид углерода (CO) |
от 0 до 10 |
от 0 до 10 | |
|
от 0 до 50 |
от 0 до 50 | ||
|
от 0 до 500 |
от 0 до 500 | ||
|
от 0 до 1000 |
от 0 до 1000 | ||
|
от 0 до 5000 |
от 0 до 5000 | ||
|
Диоксид углерода (CO2) |
от 0 до 5 |
от 0 до 5 | |
|
от 0 до 10 |
от 0 до 10 | ||
|
от 0 до 20 |
от 0 до 20 | ||
|
от 0 до 500 |
от 0 до 500 | ||
|
от 0 до 1000 |
от 0 до 1000 | ||
|
Азот (N2) |
от 0 до 10 |
от 0 до 10 | |
|
от 0 до 100 |
от 0 до 100 | ||
|
Водяные пары (H2O) |
от 0 до 100 |
от 10 до 100 | |
|
от 0 до 1000 |
от 10 до 1000 |
1) время установления показаний То,9 не более 90 секунд;
2) приведенная погрешность нормирована к верхнему пределу диапазона измерений.
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 50 до 60 |
|
Выходные сигналы: - аналоговый токовый, мА - цифровой |
от 4 до 20 RS-232, RS-485 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +40 90 от 84,0 до 106,7 |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более: - CI-RU2001 - CI-PC61 - CI-RU212 - CI-RU261 - CI-RU20 - CI-RU25 - CI-RU21 |
342 х 482 х 134 350 х 482 х 135 482 х 513 х 136 144 х 290 х 144 275 х 307 х 190 370 х 530 х 217 481 х 557 х 177 |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор1) |
CI |
1 шт. |
|
Паспорт1) |
- |
1 шт. |
|
1) В соответствии с заказом. | ||
Сведения о методах измерений
приведены в п. 2 «Принцип работы» документов «Газоанализаторы CI-RU2001. Паспорт»,
«Газоанализаторы CI-PC61. Паспорт», «Газоанализаторы CI-RU21. Паспорт»,
«Газоанализаторы CI-RU212. Паспорт», «Газоанализаторы CI-RU261. Паспорт»,
«Газоанализаторы CI-RU20. Паспорт», «Газоанализаторы CI-RU25. Паспорт».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 21.11.2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия Chengdu Chang Ai Electronic Technology Co., Ltd «Г азоанализаторы CI».
