Газоанализаторы CI-RU
| Номер в ГРСИ РФ: | 96844-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ |
Газоанализаторы CI-RU (далее по тексту - газоанализаторы) предназначены для измерений объемной доли кислорода (O2), а также с помощью расчета для определения объемной доли азота (N2) в воздухе промышленных предприятий с подачей предупредительной сигнализации о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96844-25 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 13.11.2030 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Газоанализаторы | ||||||||||||||||||||||||||||||||||||||||||
| Модель | CI-RU | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
CI-RU860 CI-RU950 CI-RU86 CI-RU11 CI-RU91 CI-RU96 CI-RU962 CI-RU16 CI-RU90 CI-RU931 CI-RU81 CI-RU82 CI-RU95 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2445 от
13.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 112cb630-3d06-34b0-9a1a-f466f9b590c5 | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ, Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
МП-953-2025 Государственная система обеспечения единства измерений. Газоанализаторы CI-RU. Методика поверки
(с 13.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
96844-25: Описание типа
2025-96844-25.pdf
|
Скачать | 324 КБ | |
|
96844-25: Методика поверки
МП-953-2025
2025-mp96844-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Газоанализаторы CI-RU (далее по тексту - газоанализаторы) предназначены для измерений объемной доли кислорода (O2), а также с помощью расчета для определения объемной доли азота (N2) в воздухе промышленных предприятий с подачей предупредительной сигнализации о превышении установленных пороговых значений.
Описание
Принцип действия газоанализаторов определяется типом используемого датчика:
- датчик ионного потока (электрохимический датчик с твердым электролитом; в основе лежит оксид циркония, проводящий ионы кислорода, который диссоциирует на ионы на одном электроде, переносится через электролит и рекомбинирует на другом электроде; разница в парциальном давлении кислорода между двумя сторонами электролита создает электродвижущую силу (ЭДС), которая преобразуется в сигнал с последующим выводом на дисплей);
- датчик ионного тока с переменной частотой (классический твердотельный электрохимический датчик на основе циркония, в котором используется динамическое измерение ионного тока);
- электрохимический кислородный датчик гальванического типа (топливный элемент), в датчике происходит реакция кислорода с расходуемым анодом, создавая ток, при этом не требует внешнего напряжения.
Конструктивно газоанализаторы состоят из корпуса, на передней панели которого расположен ЖК-дисплей с кнопками управления или OLED-дисплей (в зависимости от модификации), на задней панели или под крышкой (в зависимости от модификации) коммуникационные интерфейсы, выключатель питания, отверстия для ввода и вывода газовой смеси.
Газоанализаторы выпускаются в модификациях CI-RU860, CI-RU950, CI-RU86, CI-RU11, CI-RU91, CI-RU96, CI-RU962, CI-RU16, CI-RU90, CI-RU931, CI-RU81, CI-RU82, CI-RU95, которые отличаются друг от друга исполнением корпуса, цветом, наличием встроенного ротаметра, диапазонами измерений, наличием предупредительной сигнализации.
Газоанализатор CI-RU860 оснащен одним измерительным каналом для измерений объемной доли кислорода O2 и использования этих значений для расчета объемной доли азота N2. На передней панели корпуса расположен цифровой дисплей с кнопками управления и выключатель питания. На задней панели расположены интерфейсы связи, клеммная колодка с возможностью подключения аварийного выключателя, входное и выходное отверстие для газа. Питание данной модификации может осуществляться как от сети переменного тока, так и от внешнего источника питания. Используется датчик ионного потока.
Газоанализатор CI-RU950 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен цифровой дисплей с кнопками управления и выключатель питания. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа. Используется датчик ионного потока. Данная модификация оснащена возможностью подачи предупредительной сигнализации.
Газоанализатор CI-RU86 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен OLED-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа. Используется датчик ионного потока.
Газоанализатор CI-RU11 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен ЖК-дисплей с кнопками управления. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания, разъем для SD-карты и USB-накопителя. Используется датчик ионного тока с переменной частотой. Данная модификация оснащена возможностью подачи предупредительной сигнализации.
Газоанализатор CI-RU91 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен ЖК-дисплей с кнопками управления. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания, разъем для SD-карты. Используется электрохимический кислородный датчик гальванического типа. Данная модификация оснащена возможностью подачи предупредительной сигнализации.
Газоанализатор CI-RU96 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен OLED-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа. Используется электрохимический кислородный датчик гальванического типа.
Газоанализатор CI-RU962 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен OLED-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа. Используется электрохимический кислородный датчик гальванического типа.
Газоанализатор CI-RU16 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен OLED-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа. Используется датчик ионного тока с переменной частотой.
Газоанализатор CI-RU90 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен ЖК-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Используется электрохимический кислородный датчик гальванического типа. Данная модификация оснащена функцией автоматического отключения газовой линии.
Газоанализатор CI-RU931 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. Под крышкой на панели корпуса расположен OLED-дисплей с кнопками управления и встроенный ротаметр, а также интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания, разъем для SD-карты и USB-накопителя. Используется электрохимический кислородный датчик гальванического типа.
Газоанализатор CI-RU81 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен ЖК-дисплей с кнопками управления. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания, разъем для SD-карты. Используется датчик ионного потока. Данная модификация оснащена возможностью подачи предупредительной сигнализации.
Газоанализатор CI-RU82 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. На передней панели корпуса расположен ЖК-дисплей с кнопками управления. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания, разъем для SD-карты и USB-накопителя. На боковой панели расположен монтажный кронштейн для крепления газоанализатора. Используется датчик ионного потока.
Газоанализатор CI-RU95 оснащен одним измерительным каналом для измерений объемной доли кислорода O2. Газоанализатор состоит из ударопрочного корпуса с крышкой. На лицевой стороне корпуса (крышке) расположен ЖК-дисплей с кнопками управления, входное и выходное отверстие для газа. Внутри корпуса расположены интерфейсы связи, клеммная колодка, разъем для SD-карты. Используется электрохимический кислородный датчик гальванического типа.

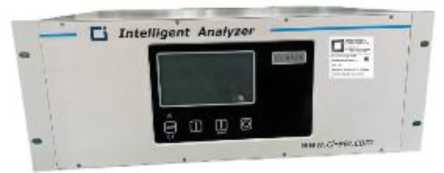

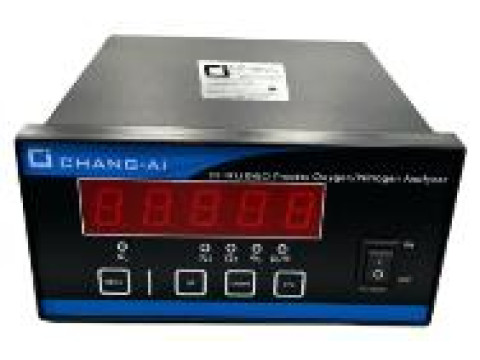

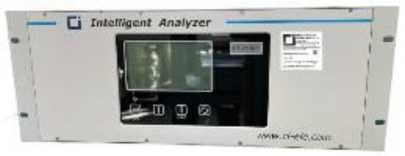

Общий вид газоанализаторов представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на идентификационную наклейку (рисунок 2), расположенную на корпусе газоанализатора, печатным способом.
CI-RU860
CI-RU950
CI-RU86
CI-RU11
■ Г| JrttelWgent Anatyrer
CI-RU96
CI-RU91
CI-RU16
CI-RU90
CI-RU931
CI-RU81
CI-RU82
CI-RU95
Рисунок 1 - Общий вид газоанализаторов

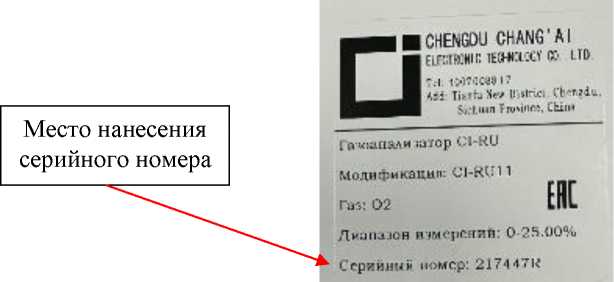

Рисунок 2 - Идентификационная наклейка
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение и имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Программное обеспечение газоанализаторов осуществляет функции:
- прием и обработка измерительной информации;
- хранение данных измерений;
- проведение калибровки газоанализатора;
- отображение данных на дисплее;
- функция тревоги при отклонении какого-либо параметра от заданной нормы.
Идентификационные данные встроенного программного обеспечения приведены в таблицах 1-13.
Таблица 1 - Идентификационные данные встроенного ПО (модификация CI-RU860)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
P860(Q4)-PRO-5.03-250507-MYC |
|
Номер версии (идентификационный номер) ПО |
не ниже V5.03 |
Таблица 2 - Идентификационные данные встроенного ПО (модификация CI-RU950)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
P950(N3)-PRO-2.05-221126-MYC(Renesas) |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.05 |
Таблица 3 - Идентификационные данные встроенного ПО (модификация CI-RU86)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC86(N3)-PRO-5.22-230116-LF |
|
Номер версии (идентификационный номер) ПО |
не ниже V5.22 |
Таблица 4 - Идентификационные данные встроенного ПО (модификация CI-RU11)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC11(G1)-PRO-3.01-230603-LCY |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.01 |
Таблица 5 - Идентификационные данные встроенного ПО (модификации CI-RU91)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC91(G1)-PRO-3.01-241211-LCY |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.01 |
Таблица 6 - Идентификационные данные встроенного ПО (модификации CI-RU96)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC96(P4)-PRO-2.15-241125-LCY |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.15 |
Таблица 7 - Идентификационные данные встроенного ПО (модификации CI-RU962)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
P950(Q4)-PRO-5.00-240819-MYC |
|
Номер версии (идентификационный номер) ПО |
не ниже V5.00 |
Таблица 8 - Идентификационные данные встроенного ПО (модификации CI-RU16)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC16(N3)-PRO-5.27-250121-LF |
|
Номер версии (идентификационный номер) ПО |
не ниже V5.27 |
Таблица 9 - Идентификационные данные встроенного ПО (модификации CI-RU90)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-IN90(P4)-PRO-3.18-241212- LCY(MS5607) |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.18 |
Таблица 10 - Идентификационные данные встроенного ПО (модификации CI-RU931)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC931(P2)-PRO-3.14-241127-LCY |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.14 |
Таблица 11 - Идентификационные данные встроенного ПО (модификации CI-RU81)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC81(G1)-PRO-3.02-241114- LCY(3DE0A) |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.02 |
Таблица 12 - Идентификационные данные встроенного ПО (модификации CI-RU82)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC82(F1)-PRO-1.46-220720-TCC |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.46 |
Таблица 13 - Идентификационные данные встроенного ПО (модификации CI-RU95)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC95-2(P2)-PRO-5.03-250113-LF |
|
Номер версии (идентификационный номер) ПО |
не ниже V5.03 |
Технические характеристики
Таблица 14 - Метрологические характеристики
|
Определяемы й компонент1) |
Модификация |
Диапазон показаний объемной доли определяемог о компонента, % |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой приведенной2) погрешности измерений объемной доли определяемого компонента, % | |
|
Кислород (O2) |
CI-RU95, CI-RU931, CI-RU90, CI-RU96, CI-RU91 |
от 0 до 0,1 |
от 0 до 0,1 |
от 0 до 0,01 включ. |
±5 |
|
св. 0,01 до 0,1 | |||||
|
CI-RU860 |
от 0 до 21 |
от 0,001 до 21 | |||
|
CI-RU16, CI- RU962, CI-RU11 |
от 0 до 25 |
от 0 до 25 | |||
|
CI-RU950 |
от 0 до 96 |
от 10 до 96 | |||
|
CI-RU82, CI-RU81, CI-RU86 |
от 0 до 100 |
от 10 до 100 | |||
1) время установления показаний То,9 не более 90 секунд;
2) приведенная погрешность нормирована к верхнему пределу диапазона/поддиапазона
измерений.
Таблица 15 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
- напряжение постоянного тока, В |
24 |
|
Выходные сигналы: | |
|
- аналоговый токовый, мА |
от 4 до 20 |
|
- по напряжению, В |
от 0 до 10 |
|
- цифровой |
RS-232, RS-485 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более: | |
|
- CI-RU860 |
167 х 160 х 80 |
|
- CI-RU950 |
167 х 160 х 80 |
|
- CI-RU86 |
144 х 144 х 290 |
|
- CI-RU11 |
300 х 483 х 177 |
|
- CI-RU91 |
300 х 483 х 177 |
|
- CI-RU96 |
144 х 144 х 251 |
|
- CI-RU962 |
144 х 144 х 295 |
|
- CI-RU16 |
144 х 144 х 249 |
|
- CI-RU90 |
275 х 306 х 190 |
|
- CI-RU931 |
410 х 470 х 315 |
|
- CI-RU81 |
300 х 483 х 177 |
|
- CI-RU82 |
99 х 189 х 208 |
|
- CI-RU95 |
200 х 321 х 135 |
Таблица 16 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 17 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор1) |
CI-RU |
1 шт. |
|
Паспорт1) |
- |
1 шт. |
|
1) В соответствии с заказом. | ||
Сведения о методах измерений
приведены в п. 2 «Принцип работы» документов «Газоанализаторы CI-RU860. Паспорт», «Газоанализаторы CI-RU950. Паспорт», «Газоанализаторы CI-RU86. Паспорт», «Г азоанализаторы CI-RU11. Паспорт», «Г азоанализаторы CI-RU91. Паспорт», «Г азоанализаторы CI-RU96. Паспорт», «Газоанализаторы CI-RU962. Паспорт», «Газоанализаторы CI-RU16. Паспорт», «Газоанализаторы CI-RU90. Паспорт», «Газоанализаторы CI-RU931. Паспорт», «Газоанализаторы CI-RU81. Паспорт», «Газоанализаторы CI-RU82. Паспорт», «Газоанализаторы CI-RU95. Паспорт».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Chengdu Chang Ai Electronic Technology Co., Ltd «Газоанализаторы CI-RU».
Другие Газоанализаторы
