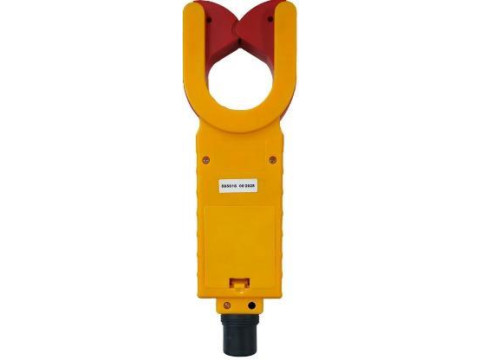

Измерители тока ИТ-10
| Номер в ГРСИ РФ: | 96846-25 |
|---|---|
| Производитель / заявитель: | ООО "Электроприбор", г.Краснодар |
Измерители тока ИТ-10 (далее - измерители) предназначены для измерений среднеквадратических значений силы переменного тока в электроустановках переменного тока с промышленной частотой 50 Гц и номинальным напряжением переменного тока до 10 кВ.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96846-25 | ||||||
| Действует | по 13.11.2030 | ||||||
| Наименование | Измерители тока | ||||||
| Модель | ИТ-10 | ||||||
| Приказы |
№2445 от
13.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e7b87cb7-c8dd-19eb-5007-955d8d61abad | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Электроприбор», РОССИЯ, 350039, Краснодарский край, г. Краснодар, д. 1/25
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-098-25 Государственная система обеспечения единства измерений. Измерители тока ИТ-10. Методика поверки
(с 13.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
96846-25: Описание типа
2025-96846-25.pdf
|
Скачать | 156.1 КБ | |
|
96846-25: Методика поверки
МП-НИЦЭ-098-25
2025-mp96846-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Измерители тока ИТ-10 (далее - измерители) предназначены для измерений среднеквадратических значений силы переменного тока в электроустановках переменного тока с промышленной частотой 50 Гц и номинальным напряжением переменного тока до 10 кВ.
Описание
Принцип действия измерителей основан на измерении магнитного потока, создаваемого измеряемым током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму.
Конструктивно измерители выполнены в виде портативных измерительных приборов с батарейным питанием и состоят из блока измерений (токовых клещей), блока индикации, изолирующей штанги. Блок измерений подключается при помощи изолирующей штанги и передает результаты измерений по радиоканалу в блок индикации. Блок индикации содержит контроллер, приемник радиоканала и 3-х разрядный дисплей. Контроллер осуществляет преобразование данных, полученных от приемника радиоканала, в формат необходимый для отображения на дисплее. Изолирующая штанга выполнена из стеклопластикового профиля, снабженного стыковочным узлом для соединения с блоком измерений. На передней панели блока измерений имеется кнопка для включения и выключения, светодиод.
Заводской номер наносится на этикетку термопринтером, расположенную на корпусе блока измерений и блока индикации, в виде цифрового кода вместе с датой выпуска (месяц и год).
Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба предприятия-изготовителя. Предусмотрено нанесение знака поверки на измерители в виде наклейки.
Место нанесения знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
Блок индикаини
Измеритель тока ИТ-10
Блок измерении
-1...1200А ЙО Гц
А 10 кв
В<г I Buz.n
ООО ”3ло1тр«прийор' Г. Краснодар
Место нанесения пломбы предприятия-изготовителя

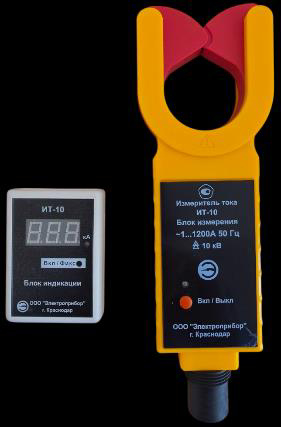

Рисунок 1 - Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей состоит из встроенного ПО.
Встроенное ПО заносится в защищенную от записи память измерителей предприятием изготовителем и недоступно для потребителя.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики измерителей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО измерителей приведены в таблице 1. Номер версии встроенного ПО индицируется на дисплее блока индикации при включении блока измерения.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
102 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А |
от 1 до 999 |
|
Пределы допускаемой абсолютной основной погрешности измерений среднеквадратических значений силы переменного тока, А |
±(0,02-1ИзМ+1 е.м.р.) |
|
Разрешение измерителя, А: - в диапазоне от 1,0 до 99,9 А включ. - в диапазоне от 100 до 999 А включ. |
0,1 1 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений среднеквадратических значений силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, А |
±(0,005<!изм+1 е.м.р.) |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
П р и м е ч а н и е - 1изм - измеренное измерителем среднеквадратическое значение силы переменного тока | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - для блока измерений - для блока индикации |
4 элемента питания типа ААА - 6 В 2 элемента питания типа ААА - 3 В |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - для блока измерений - для блока индикации |
280x90x40 92x67x22 |
|
Масса, кг, не более |
0,65 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -30 до +50 до 98 (при +25 °С) от 84,0 до106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и лицевую панель блока измерений любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель тока |
ИТ-10 |
1 шт. |
|
Руководство по эксплуатации |
КПЭП 263.000.000РЭ |
1 экз. |
|
Футляр |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип работы» документа КПЭП 263.000.000РЭ «Измеритель тока ИТ-10. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
ТУ 26.51.43-001-10112071-2025 «Измерители тока ИТ. Технические условия».
