Системы взвешивания VESALOADER VL
| Номер в ГРСИ РФ: | 96849-25 |
|---|---|
| Производитель / заявитель: | ООО «ВЕСА СИСТЕМ», г. Набережные Челны |
Системы взвешивания VESALOADER VL (далее - средство измерений) предназначены для измерений массы твердых и сыпучих веществ с применением автопогрузчиков с гидравлической системой управления.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96849-25 | |||||||||
| Действует | по 13.11.2030 | |||||||||
| Наименование | Системы взвешивания | |||||||||
| Модель | VESALOADER VL | |||||||||
| Модификации |
VL - [1], где: VL–обозначение типа (модификация) [1] - значение максимальной нагрузки (Max), кг: 01 - 1000;02 – 2000; 03 – 3000; 04 –4000; 05 – 5000; 08 – 8000; 10 – 10000; 12 – 12000; 15 – 15000 на испытания представлены: VL-01 VL-05 |
|||||||||
| Приказы |
№2445 от
13.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6e918b6c-4343-6e51-c23a-d3654d77270c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ВЕСА СИСТЕМ», РОССИЯ, 423824, Республика Татарстан, г. Набережные Челны, ул. Машиностроительная, 91, эт/пом/куб 4/3/8.2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-509-204-2025 Государственная система обеспечения единства измерений. Системы взвешивания VESALOADER VL. Методика поверки
(с 13.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96849-25: Описание типа
2025-96849-25.pdf
|
Скачать | 202.4 КБ | |
|
96849-25: Методика поверки
РТ-МП-509-204-2025
2025-mp96849-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Системы взвешивания VESALOADER VL (далее - средство измерений) предназначены для измерений массы твердых и сыпучих веществ с применением автопогрузчиков с гидравлической системой управления.
Описание
Принцип действия средства измерений основан на использовании тензометрического метода. Давление, создаваемое в цилиндрах гидравлической системы подъема погрузчика, возникающее под действием силы тяжести взвешиваемого груза (объекта измерений), вызывает деформацию чувствительного элемента средства измерений, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.
Средство измерений представляет собой устройство весоизмерительное, встроенное в погрузчики (далее - погрузчик) фронтального и вилочного типа с гидравлической системой подъема ковша или другого грузоподъемного приспособления, и предназначено для измерений массы грузов различного вида. Средство измерений осуществляет измерения в автоматическом режиме при задействовании подъемно-транспортного оборудования погрузчика, на котором установлено средство измерений, и состоит из следующих основных частей:
- комплект первичных преобразователей, включающий в себя два датчика избыточного давления (модификации PU85xx), изготовитель IFM Electronic, Германия, с аналоговым выходным сигналом, встраиваемые в гидравлическую систему подъемно-транспортного оборудования погрузчика. Ковш или другое грузоподъемное приспособление выступает в качестве грузоприёмного устройства (далее - ГПУ) средства измерений;
- весовой контроллер VESALOADER, изготовитель - ООО «ВЕСА СИСТЕМ», представляющий собой электронное устройство аналого-цифрового преобразования сигналов первичных преобразователей, обработки цифровых сигналов, формирования значения измеренной массы и имеет следующие функции:
- полуавтоматическая установка показаний средства измерений на нуль;
- предупреждения о превышения допустимого наклона погрузчика (механизма подъема) при осуществлении измерений;
- суммирование (результат не нормируется в настоящем описании типа) отдельных результатов измерений;
- управление процессом взвешивания, настройки;
- дисплей VESA, изготовитель - ООО «ВЕСА СИСТЕМ» содержащий жидкокристаллический дисплей, и устройство беспроводной связи Wi-Fi и предназначен для ввода и управления средством измерения, а также для отображения параметров взвешивания, формирующихся в весовом контроллере VESALOADER. Подключение к весовому контроллеру VESALOADER, осуществляется по сети Wi-Fi.
- комплект вспомогательных датчиков и устройств (для автоматизированного определения положения ГПУ средства измерений, определения угла наклона погрузчика (инклинометры)), а также устройства коммутации.
Средство измерений выпускается в девяти модификациях, которые отличаются метрологическими и техническими характеристиками (согласно таблицам 2 - 3), а также исполнением ГПУ, и имеет обозначение
VL-[1]
где,
V L - обозначение типа (модификация);
[1] - значение максимальной нагрузки (Max), кг: 01 - 1000; 02 - 2000; 03 - 3000; 04 -4000; 05 - 5000; 08 - 8000; 10 - 10000; 12 - 12000; 15 - 15000;
Общий вид компоновки средства измерений и его частей представлен рисунках 1-2, схема пломбировки от несанкционированного доступа - на рисунке 3.

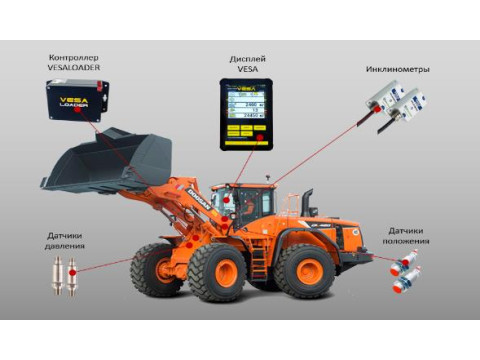

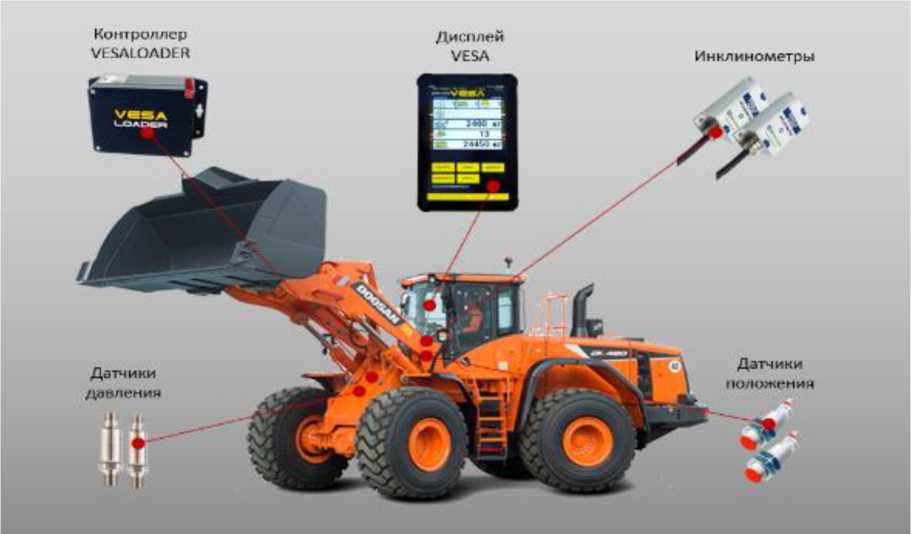

Рисунок 1 - Примеры (схемы) размещения частей средства измерений, смонтированного на фронтальном или вилочном погрузчике

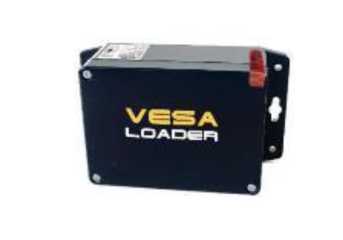

Дисплей VESA Весовой контроллер VESALOADER Датчик давления
модель PU85xx
Рисунок 2 - Общий вид компонентов средства измерений
Схема пломбировки средства измерений представлена на рисунке 3.
Рисунок 3 - Схема пломбировки весоизмерительного контроллера (1- пломба в виде разрушаемой наклейки)
Маркировочная табличка средства измерений выполнена в виде несмываемой наклейки, разрушаемой при снятии, крепится на корпус весового контроллера и содержит следующие основные данные:
- наименование изготовителя;
- обозначение модели и модификации;
- знак утверждения типа;
- год изготовления;
- заводской (серийный) номер (в виде цифрового обозначения, состоящего из арабских цифр);
- минимальная нагрузка (Min);
- максимальная нагрузка (Max);
- действительная цена деления d;
Модификация, год изготовления, заводской (серийный) номер, значение действительной цены деления шкалы, значения минимальной и максимальной нагрузок наносятся на маркировочную табличку несмываемым маркером.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Программное обеспечение средства измерений (далее — ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части и хранится в энергонезависимом запоминающем устройстве весового контроллера.
ПО является автономным и состоит из метрологической значимой и метрологической незначимой частей.
Для защиты от несанкционированного доступа к метрологической значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:
- пломбировка контроллера VESALOADER, осуществляющего обработку цифровых измерительных данных;
- разграничение прав доступа к режимам работы средства измерений с помощью пароля;
- невозможность изменения программного обеспечения через интерфейс пользователя;
Идентификационные данные ПО доступны для просмотра при включении средства измерения, а также при работе устройства в специальном пункте меню в соответствии с эксплуатационной документацией. Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
И дентификационные данные ПО средств измерений приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ______________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Контроллер VESALOADER | |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО* |
3.ХХ |
|
Цифровой идентификатор ПО |
_ |
|
*обозначение «XX» не относится к метрологической значимой части ПО, принимают значения от 00 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Метрологическая |
Значение | ||||
|
характеристика |
VL-01 |
VL-02 |
VL-03 |
VL-04 |
VL-05 |
|
Диапазон измерений массы, кг |
От Min до Max включ. | ||||
|
Диапазон показаний, кг |
От 0 до (Max + 9d) включ. | ||||
|
Максимальная нагрузка Max, кг |
1000 |
2000 |
3000 |
4000 |
5000 |
Продолжение Таблицы 2
|
Действительная цена деления шкалы d, кг |
10 |
20 |
20 |
50 |
50 |
50 |
50 |
100 |
|
Число делений шкалы п |
100 |
50 |
100 |
40 |
60 |
80 |
100 |
50 |
|
Минимальная нагрузка Min, кг (Min=10 d) |
100 |
200 |
200 |
500 |
500 |
500 |
500 |
1000 |
|
Пределы допускаемой погрешности в единицах деления шкалы при поверке (в эксплуатации) для нагрузки т: Min< т <50 d 50 d < т <200d 200d < т <Max |
±1 d (±1,5d) ±1,5d (±2,5d) ±2d (±3,5d) | |||||||
Таблица 3 - Метрологические характеристики
|
Метрологическая характеристика |
Значение | ||||||
|
VL-08 |
VL-10 VL-12 |
VL-15 | |||||
|
Диапазон измерений массы, кг |
От Min до Max включ. | ||||||
|
Диапазон показаний, кг |
От 0 до (Max + 9 d) включ. | ||||||
|
Максимальная нагрузка Max, кг |
8000 |
10000 |
12000 |
15000 | |||
|
Действительная цена деления шкалы d, кг |
100 |
200 |
100 |
200 |
200 |
200 |
500 |
|
Число делений шкалы n |
80 |
40 |
100 |
50 |
60 |
75 |
30 |
|
Минимальная нагрузка Min, кг |
1000 |
2000 |
1000 |
2000 |
2000 |
2000 |
5000 |
|
Пределы допускаемой погрешности в единицах деления шкалы при проверке (в эксплуатации) для нагрузки m: Min< т <50 d 50 d < т <200d 200d < m <Max |
±1 d (±1,5 d) ±1,5d (±2,5d) ±2d (±3,5d) | ||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % |
от -15 до +35 до 85 включ. |
|
Угол наклона погрузчика при измерениях, о , не более |
10 |
|
Напряжение электрического питания от сети постоянного тока (бортовой сети (аккумулятора) погрузчика), В |
от 9 до 36 |
|
Габаритные размеры (длинахвысотахширина) средства измерений (весоизмерительного прибора), мм, не более: |
150х55х90 |
|
Масса средства измерений (весоизмерительного прибора), кг, не более |
5 |
Знак утверждения типа
наносится на маркировочную табличку, а также типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система взвешивания VESALOADER VL |
_ |
1 шт. |
|
Руководство по эксплуатации |
РЭ 28.29.39-001-44052038 |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в приложениях № 10, № 11 документа РЭ 28.29.39-001-44052038 «Системы взвешивания VESALOADER VL. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 04 июля 2022 №1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.39-001-44052038-2024 «Системы взвешивания VESALOADER VL.
Технические условия».
