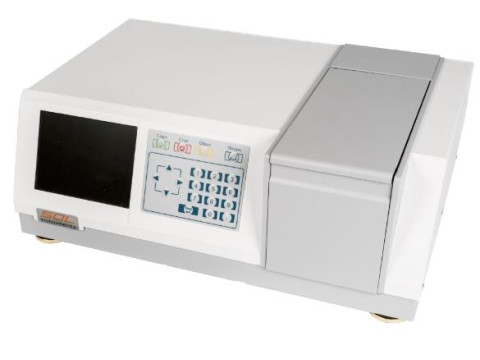

Спектрофотометры МС 122А
| Номер в ГРСИ РФ: | 96857-25 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | СП "СОЛ инструментс", Беларусь |
Спектрофотометры МС 122А (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания и оптической плотности, регистрации спектров пропускания и поглощения жидких и твердых прозрачных образцов в спектральном диапазоне от 190 до 1100 нм.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96857-25 | |||||||||
| Действует | по 17.11.2030 | |||||||||
| Наименование | Спектрофотометры | |||||||||
| Модель | МС 122А | |||||||||
| Приказы |
№2467 от
17.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6958351d-3084-92b8-f440-75c18c6267e0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «СОЛ инструментс», БЕЛАРУСЬ, 220005, г. Минск, пр-т Независимости, 58Б-10
Поверка
| Методика поверки / информация о поверке |
МП 009.Д4-25 Государственная система обеспечения единства измерений. Спектрофотометры МС 122А. Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96857-25: Описание типа
2025-96857-25.pdf
|
Скачать | 121.4 КБ | |
|
96857-25: Методика поверки
МП 009.Д4-25
2025-mp96857-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Спектрофотометры МС 122А (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания и оптической плотности, регистрации спектров пропускания и поглощения жидких и твердых прозрачных образцов в спектральном диапазоне от 190 до 1100 нм.
Описание
Принцип действия спектрофотометров основан на измерении на установленной длине волны отношения потока оптического излучения, прошедшего через исследуемый образец, к потоку оптического излучения в отсутствии исследуемого образца.
Таким образом, в зависимости от изменения пропускания (поглощения) исследуемого образца на различных длинах волн, изменяется величина потока оптического излучения, прошедшего через образец и падающего на фотоприёмник измерительного канала. Ток фотоприёмника регистрируется электронной схемой, обрабатывается с помощью встроенного программного обеспечения, и результаты измерений выводятся на встроенный дисплей, внешний принтер и внешний ПК.
Оптическая система спектрофотометров выполнена по двухлучевой схеме (расщепленный луч) с использованием двойного монохроматора с плоскими дифракционными решетками. Ширина щелей монохроматора изменяемая - для проведения измерений, требующих высокого разрешения. В качестве источников оптического излучения применены дейтериевая и галогенная лампы, в качестве фотоприемников - кремниевые фотодиоды.
Конструктивно спектрофотометры выполнены в виде настольного прибора. На передней панели расположены:
- клавиатура для управления режимами работы спектрофотометра и ввода требуемых числовых значений;
- полноцветный жидкокристаллический дисплей, на котором отображается вся необходимая информация, результаты измерений, графики, спектры и др.
В правой части спектрофотометров расположено кюветное отделение, закрываемое крышкой для предотвращения посторонних засветок при работе. Кюветное отделение спектрофотометров позволяет устанавливать в него и крепить исследуемые образцы с размерами от 10 х 10 до 100 х 100 мм и толщиной до 120 мм.
Пломбирование спектрофотометров не предусмотрено.
Серийный номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на задней панели корпуса спектрофотометров.

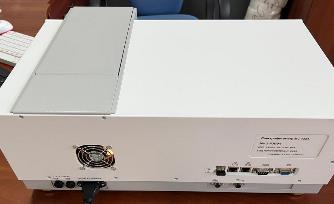

Общий вид и схема маркировки спектрофотометров представлены на рисунке 1.
Допускается нанесение знака поверки на переднюю панель спектрофотометров в виде наклейки или оттиска клейма.
Спектрофотометры являются универсальными приборами для применения во всех областях, использующих фотометрические методы исследования.
Место нанесения наименования, серийного номера и знака утверждения типа средства измерений

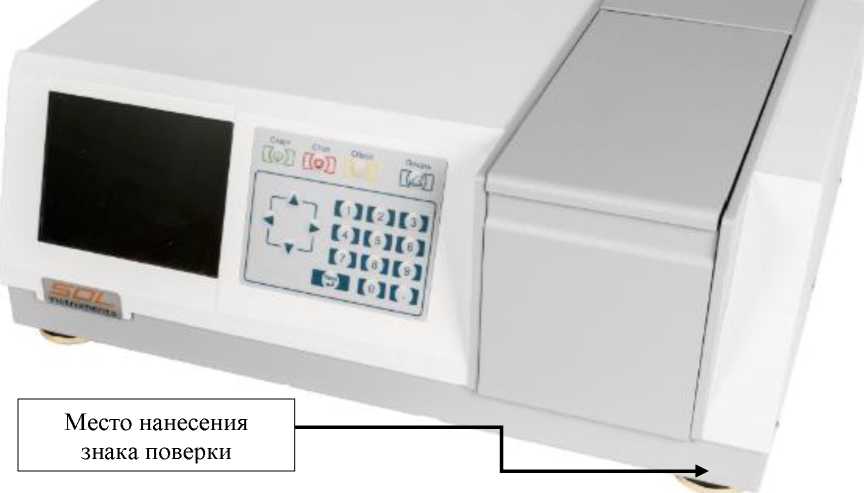

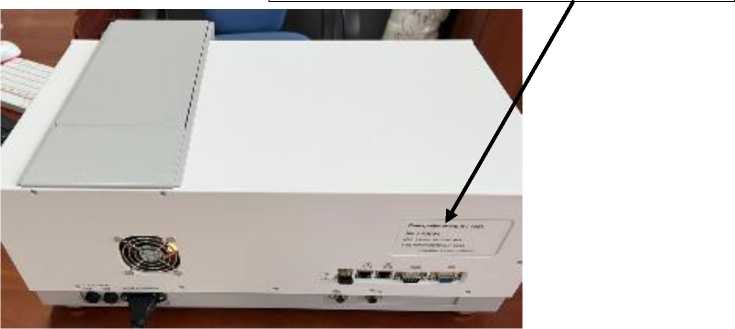

Рисунок 1 - Общий вид и схема маркировки спектрофотометра
Программное обеспечение
Спектрофотометры оснащены встроенным программным обеспечением (далее по тексту - ПО), которое содержит функции для управления спектрофотометром, настройки параметров измерений, проверки рабочего состояния прибора, обработки, печати и сохранения результатов измерений.
Метрологически значимая часть ПО прошита в индустриальной карте памяти (ICF - Industrial Compact Flash), установленной во встроенную процессорную плату спектрофотометров.
Интерфейсная часть ПО запускается на спектрофотометре и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SF |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.2.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений спектрального коэффициента направленного пропускания (СКНП), абс. ед. (%) |
от 0,010 до 0,920 (от 1,0 до 92,0) |
|
Пределы допускаемой абсолютной погрешности измерений СКНП, абс. ед. (%) в спектральном диапазоне св. 400 до 780 нм включ. в спектральном диапазоне от 250 до 400 нм включ., св. 780 до 1100 нм |
± 0,004 (± 0,4) ± 0,007 (± 0,7) |
|
Предел допускаемого абсолютного среднеквадратического отклонения измерений СКНП, % |
0,1 |
|
Диапазон измерений оптической плотности, Б |
от 0,010 до 3,000 |
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б в диапазоне от 0,010 до 0,100 Б включ. в диапазоне св. 0,100 до 1,000 Б включ. в диапазоне св. 1,000 до 2,000 Б включ. в диапазоне св. 2,000 до 3,000 Б |
± 0,007 ± 0,020 ± 0,150 ± 0,200 |
|
Спектральный диапазон измерений, нм |
от 250,0 до 1100,0 |
|
Пределы допускаемой абсолютной погрешности установки длины волны диапазоне от 250 до 1100 нм, нм |
± 1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая область спектра, нм |
от 190 до 1100 |
|
Номинальная ступень квантования, нм |
0,1 |
|
Диапазон показаний СКНП, % |
от 0 до 1000 |
|
Номинальная ступень квантования, % |
0,01 |
|
Диапазон показаний оптической плотности, Б |
от -8,0 до +8,0 |
|
Номинальная ступень квантования, Б |
0,001 |
|
Вариация установки длины волны, нм |
0,2 |
|
Дрейф показаний при измерении оптической плотности в течение 1 ч непрерывной работы, Б |
± 0,0005 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Габаритные размеры, мм, не более: - длина - глубина - высота |
520 360 210 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
20 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота, Гц |
230 ± 23 50 ± 0,5 |
|
Потребляемая мощность, ВА, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре + 25 °С, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 86,6 до 106,7 |
Знак утверждения типа
наносится методом цифровой лазерной печати на шильдик, расположенный на задней панели корпуса спектрофотометров, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр МС 122А |
СДИТ 2.850.032 |
1 шт. |
|
Шнур сетевой ПВС-АП-3х0,75-2004-2,0 |
ГОСТ 28244-96 |
1 шт. |
|
Кабель передачи данных (патч-корд RJ45-RJ45, длина 3 м) |
ИСШТ 6.645.003 |
1 шт. |
|
Беспроводной набор (2,4 GHz Wireless) в составе: стандартная клавиатура, манипулятор типа «мышь» и многоканальный USB-наноприемник (Multi-link receiver) |
- |
1 комплект |
|
Кюветы одноразовые полистирольные стандартные «макро» с наружными размерами 12,5 х 12,5 х 45 мм (длина оптического пути 10 мм) |
- |
100 шт. |
|
Кювета кварцевая КУ -1 с наружными размерами 12,5 х 12,5 х 45 мм (длина оптического пути 10 мм) |
- |
2 шт. |
|
Чехол для защиты от пыли |
- |
1 шт. |
|
Упаковка |
ИСШТ 4.170.003 |
1 комплект |
|
Руководство по эксплуатации |
СДИТ 2.850.032 РЭ |
1 экз. |
|
Руководство пользователя |
СДИТ 2.850.032 И1 |
1 экз. |
Сведения о методах измерений
приведены в документе СДИТ 2.850.032 РЭ «Спектрофотометры МС 122А. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2517 от 27.11.2018 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия ООО «СОЛ инструментс», Республика Беларусь;
Комплект конструкторской документации СДИТ 2.850.032;
ГОСТ 4.452-86 Система показателей качества продукции. Приборы фотометрические. Номенклатура показателей.
