Весы для взвешивания рулонов ВРЛ
| Номер в ГРСИ РФ: | 96860-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | MIRAE TECH INC, КОРЕЯ |
Весы для взвешивания рулонов ВРЛ (далее - весы) предназначены для измерений массы рулонов листового проката при статическом взвешивании.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96860-25 | |||||||||
| Наименование | Весы для взвешивания рулонов | |||||||||
| Модель | ВРЛ | |||||||||
| Модификации |
ВРЛ-10 ВРЛ-3 |
|||||||||
| Приказы |
№2467 от
17.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1c9cbaa5-3e3c-8050-0c88-62e3cf04e202 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
MIRAE TECH INC, КОРЕЯ, РЕСПУБЛИКА, Gyeonggi-do, Ansan-si, Danwon-gu, MTV-5
Поверка
| Методика поверки / информация о поверке |
МП-04-06/24-2025 Государственная система обеспечения единства измерений. Весы для взвешивания рулонов ВРЛ. Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96860-25: Описание типа
2025-96860-25.pdf
|
Скачать | 254.1 КБ | |
|
96860-25: Методика поверки
МП-04-06/24-2025
2025-mp96860-25.pdf
|
Скачать | 744.5 КБ |
Описание типа
Назначение
Весы для взвешивания рулонов ВРЛ (далее - весы) предназначены для измерений массы рулонов листового проката при статическом взвешивании.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных (далее - датчики), возникающей по воздействием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый сигнал от датчиков поступает в индикатор весоизмерительный, в котором преобразуется в цифровой код и выводится на дисплей индикатора весоизмерительного, как результат взвешивания в единицах массы.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), датчиков весоизмерительных (далее — датчики), индикатора весоизмерительного, сборной соединительной коробки и кабелей линий связи датчиков с индикатором весоизмерительным. ГПУ представляет металлическую раму, которая опирается на датчики. ГПУ встроено в роликовой конвейер, по которому движутся рулоны листового проката. При попадании рулонов листового проката на ГПУ происходит кратковременная остановка конвейера и выполняется процесс взвешивания.
К весам данного типа относятся весы для взвешивания рулонов ВРЛ модификации ВРЛ-10 с заводским номером 011-71-003 и модификации ВРЛ-3 с заводским номером 011-71-004.
В качестве датчиков в весах используются датчики весоизмерительные тензорезисторные LS (рег. № 57191-14).
В качестве индикатора весоизмерительного в весах используются индикаторы весоизмерительные CI-600A (рег. № 68370-17).
Весы снабжены следующими устройствами:
- полуавтоматическое устройство установки на нуль;
- устройство первоначальной установки на нуль.
Буквенное обозначения типа, буквенно-цифровое обозначение модификации и цифровое обозначение заводского номера весов наносится фотохимическим или лазерным методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации. Защита от несанкционированного доступа осуществляется пломбировкой (в виде перемычки) переключателя регулировки, расположенного на печатной плате внутри пломбируемого корпуса индикатора весоизмерительного. Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка весов не предусмотрена.
Модификации весов представлены на рисунках 1 и 2. Общий вид индикатора весоизмерительного представлен на рисунке 3. Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Общий вид маркировочной таблички представлен на рисунке 5.

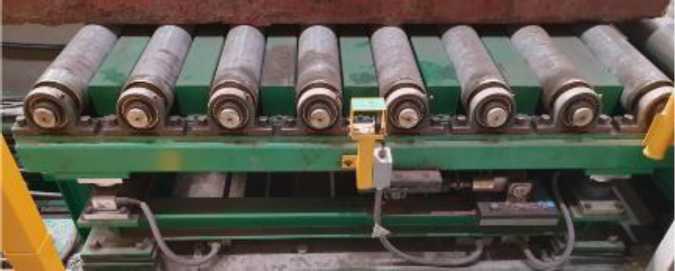

Рисунок 1 - Общий вид весов модификации ВРЛ-10

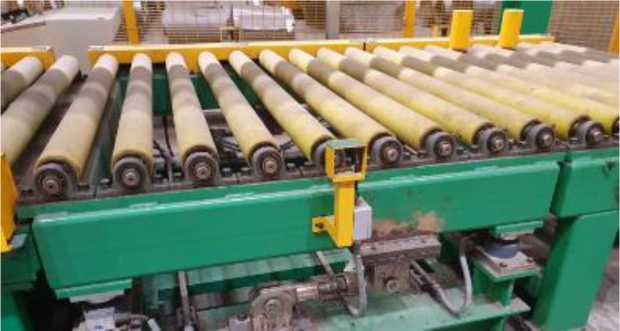

Рисунок 2 - Общий вид весов модификации ВРЛ-3

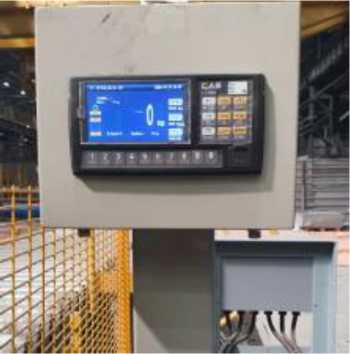

Рисунок 3 - Общий вид индикатора весоизмерительного

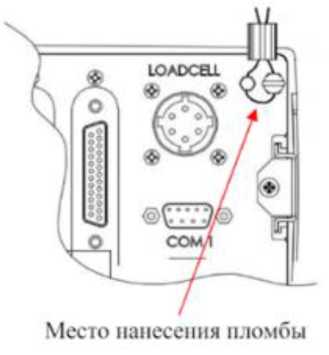

Рисунок 4 - Схема пломбировки таблички весов
|
Весы для взвешивания рулонов | |
|
ВРЛ-3 № 011-71-004 Минимальная нагрузка |
40 кг |
|
Максимальная нагрузка |
3000 кг |
|
e = d |
2 кг |
