Уровнемеры магнитные поплавковые LHCF
| Номер в ГРСИ РФ: | 96870-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Jilin L&H Measure and Control Co., Ltd., КИТАЙ |
Уровнемеры магнитные поплавковые LHCF (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96870-25 | ||||||||||||
| Действует | по 17.11.2030 | ||||||||||||
| Наименование | Уровнемеры магнитные поплавковые | ||||||||||||
| Модель | LHCF | ||||||||||||
| Приказы |
№2467 от
17.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 66852b91-30b1-f7b4-25eb-ba89e3b3dd5b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Jilin L&H Measure and Control Co., Ltd., КИТАЙ, №1677, Jincheng street, Jingyue national high-tech industrial development zone, Changchun city, Jilin province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-869-208-2025 Государственная система обеспечения единства измерений. Уровнемеры магнитные поплавковые LHCF. Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96870-25: Описание типа
2025-96870-25.pdf
|
Скачать | 164.9 КБ | |
|
96870-25: Методика поверки
РТ-МП-869-208-2025
2025-mp96870-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Уровнемеры магнитные поплавковые LHCF (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Описание
Принцип действия уровнемеров основан на измерении уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке (байпас) при изменении уровня жидкости.
Магнит воздействует на установленные снаружи направляющей трубки с линейкой из герконов с сопротивлениями и магнитный пластинчатый индикатор. Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал. Показания пластинчатого индикатора можно считывать визуально непосредственно на месте эксплуатации.
Уровнемеры состоят из:
- направляющей трубки с технологическим присоединением к резервуару (байпас) и установленной снаружи линейки из герконов с сопротивлениями;
- поплавка со встроенной магнитной системой;
- измерительного преобразователя;
- магнитного пластинчатого индикатора;
- измерительной линейки.
В зависимости от исполнения уровнемеры имеют следующие обозначения:
LHCF2 - 1. б" 32 - ia/d
Искробезопасное оборудование с видом
----------------взрывозащиты "взрывонепроницаемые оболочки "d" --------------------------- Условное давление
-----------------------------------Магнитный поплавковый уровнемер серии
Longhua

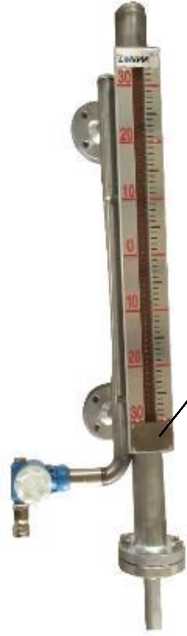

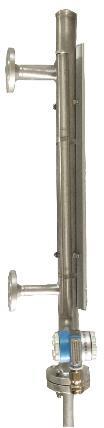

Внешний вид уровнемеров приведен на рисунке 1.
Рисунок 1 - Внешний вид уровнемера
маркировочная табличка
Маркировка выполнена на металлической пластине методом гравировки с указанием модели, заводского номера, диапазона измерений, рабочей температуры, предельного и максимального давления рабочей среды, даты изготовления, обозначения взрывозащиты, сертификата взрывозащищенности, наименования изготовителя. Формат серийного номера -цифровой. Знак поверки наносится на паспорт.
Маркировка уровнемера приведена на рисунке 2.
ЧП[
Уровнемер поплавковый магнитный
Тип : LHCF
Рабочая температура:
Предельное МПа Диапазон измерений: мм
Номинальное МПа Серийный номер:
Маркировка —ОЕх «а ПС Тб Ga X
Сертификат соответствия: 417,043.CN.0205275
Дата изготовления:
JiLinL&H Measure and Control Co.,Ltd
Рисунок 2 - Маркировочная табличка

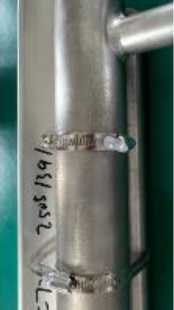

Места пломбирования приведены на рисунке 3.
Пломбирование осуществляется специальной мастикой, которая разрушается при попытке открутить винты крепежа узлов уровнемера, смонтированных на байпасе или регулировочные винты на подстроечных резисторах в измерительном преобразователе.
Рисунок 3 - Места пломбирования уровнемера
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня*, мм |
от 200 до 6000 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости, мм |
±10 |
|
Дополнительная абсолютная погрешность измерений уровня при изменении плотности жидкости на 10 кг/м3, мм |
1,3 |
|
Выходной токовый сигнал, мА |
от 4 до 20 |
|
Плотность рабочей среды, кг/м3 |
от 650 до 1500 |
|
Температура рабочей среды, °С |
от -196 до +540 |
|
Давление рабочей среды, МПа |
от 1,0 до 22 |
|
Напряжение постоянного тока, В |
от 12 до 36 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga Х 1Ex db IIC T6 Gb Х |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Масса, не более*, кг |
от 35 до 133 |
|
Габаритные размеры*, мм |
265 x 446 x 6814 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от -20 до +40 до 95 |
|
* - в зависимости от заказа. Фактический диапазон измерений находится в пределах, установленных в таблице 1 значений, и указывается в паспорте средства измерений и на маркировочной табличке | |
Таблица 2
Показатели надежности
|
Срок службы, лет, не менее |
10 |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол. |
|
Уровнемер магнитный поплавковый |
LHCF |
1 шт. |
|
ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
CZSC-2025-01 РЭ |
1 экз. |
|
Паспорт |
JSHZ-2025-01 ПС |
1 экз. |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методах измерений
изложены в руководстве по эксплуатации CZSC-2025-01 РЭ раздел 5 «Принцип работы и конструкция».
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов;
Техническая документация фирмы Jilin L&H Measure and Control Co., Ltd., Китай.
