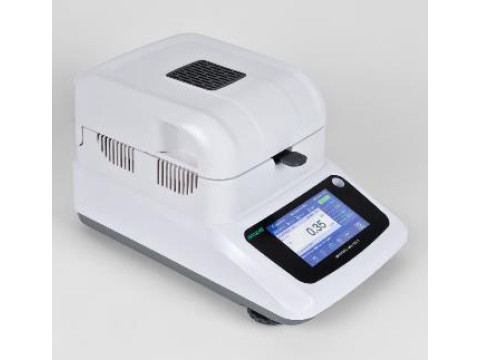

Влагомеры термогравиметрические инфракрасные FS
| Номер в ГРСИ РФ: | 96874-25 |
|---|---|
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО «ЛАБ-ХАБ», г. Серпухов |
Влагомеры термогравиметрические инфракрасные FS (далее - влагомеры) предназначены для экспрессных измерений массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96874-25 | ||||||||||||
| Действует | по 17.11.2030 | ||||||||||||
| Наименование | Влагомеры термогравиметрические инфракрасные | ||||||||||||
| Модель | FS | ||||||||||||
| Модификации |
FS120A FS120B |
||||||||||||
| Приказы |
№2468 от
17.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1d438a5f-3fe0-328c-78ca-124b07a8acd2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ЛАБ-ХАБ», РОССИЯ, Room 1117, 11th Floor, Building 1, Block D16, Fuli Capital Project, No. 22, Guoxing Avenue, Qiongshan District, Haikou, Hainan Province
Поверка
| Методика поверки / информация о поверке |
МП 67-241-2025 Государственная система обеспечения единства измерений. Влагомеры термогравиметрические инфракрасные FS. Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96874-25: Описание типа
2025-96874-25.pdf
|
Скачать | 149.3 КБ | |
|
96874-25: Методика поверки
МП 67-241-2025
2025-mp96874-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Влагомеры термогравиметрические инфракрасные FS (далее - влагомеры) предназначены для экспрессных измерений массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.
Описание
Принцип действия влагомеров - инфракрасный термогравиметрический, основанный на изменении массы исследуемого образца в процессе сушки в заданном оператором режиме, измерении текущей массы и вычислении относительного изменения массы исследуемого образца. На дисплее отображается результат измерений массовой доли влаги в процентах, массовой доли сухого остатка в процентах или текущая масса исследуемого образца в граммах.
Конструктивно влагомеры выполнены в виде настольных приборов и состоят из весоизмерительного блока с платформой для размещения исследуемого образца, электронного блока управления/индикации и модуля нагрева c галогенной лампой, расположенного в откидной крышке влагомера.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала на платформу весоизмерительного блока, где происходит взвешивание, закрывает крышку, после чего происходит автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства (персональный компьютер, принтер) при помощи интерфейсов связи. При эксплуатации влагомеров рекомендуется использовать сетевой фильтр для подключения к сети питания.
Во влагомерах предусмотрены следующие единицы:
- влажность «%МС» - отношение убыли массы пробы к начальной массе пробы, %;
- сухой остаток «%RG» - отношение убыли массы пробы к конечной массе пробы, %;
- масса пробы (исходная), г;
- потеря массы, г.
Во влагомерах предусмотрена функция «юстировки» взвешивающего устройства пользователем с использованием внешней гири, три режима нагрева - быстрый, стандартный или умеренный, различные критерии остановки сушки - автоматический (задается порог скорости потери веса, ниже которого цикл сушки прерывается), по времени и ручной (анализ останавливается по команде оператора).
Влагомеры выпускаются в 2 моделях FS120A и FS120B, отличающихся метрологическими и техническими характеристиками.
Корпус влагомеров изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером размещается на задней панели корпуса влагомера. Серийный номер имеет цифровой формат, состоящий из арабских цифр, наносится типографским способом на клеевую этикетку. Пломбирование и нанесение знака поверки на средство измерений не предусмотрены. Общий вид влагомеров представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на влагомеры представлено на рисунке 2.
К данному типу средств измерений относятся средства измерений, выпускаемые под торговой маркой «ACCULAB». Изображение торговой марки расположено на лицевой панели влагомеров и на маркировочной табличке.

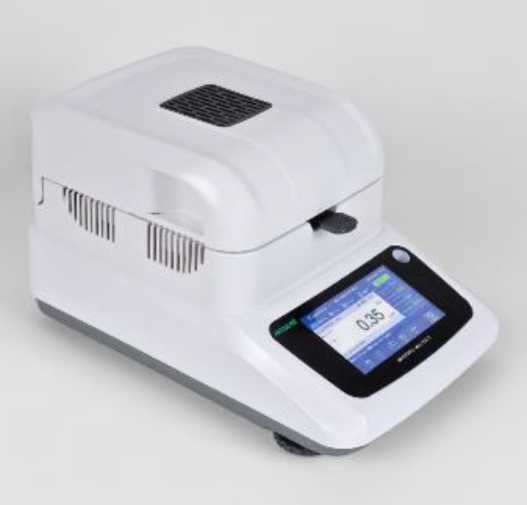

Рисунок 1 - Общий вид влагомеров термогравиметрических инфракрасных FS

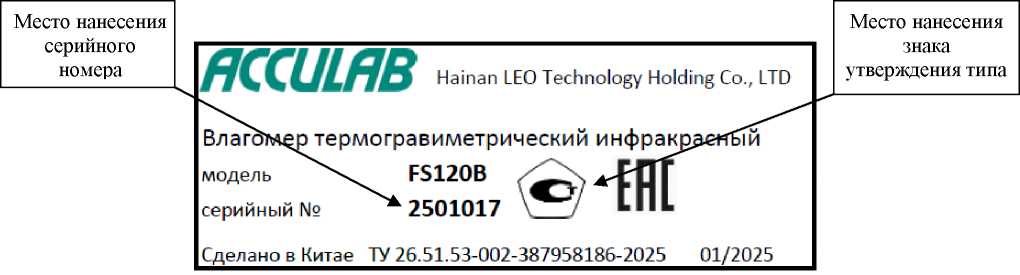

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на влагомеры термогравиметрические инфракрасные FS
Программное обеспечение
Влагомеры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку влагомеров, контролировать процесс измерений, обрабатывать, сохранять и передавать полученные результаты измерений. ПО заложено в микроконтроллере влагомеров в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики влагомеров учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
1.26.Х.Х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х.Х» относится к метрологически незначимой части ПО, где Х принимает значения от 0 до 999. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
FS120A |
FS120B | |
|
Диапазон измерений массовой доли влаги (влажности), % |
от 0,1 до 100 |
от 0,03 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли влаги (влажности)1), % |
±0,30 |
±0,20 |
|
Пределы абсолютной неисключённой систематической погрешности измерений массовой доли влаги (влажности), % - при навеске от 1 до 2 г включ.2) - при навеске св. 2 до 10 г включ.3) - при навеске св.10 г до 120 г4) |
±0,4 ±0,2 ±0,1 |
±0,2 ±0,05 ±0,03 |
|
Наименьший предел взвешивания Min, г |
0,5 |
0,1 |
|
Наибольший предел взвешивания Max, г |
120 |
120 |
|
Пределы допускаемой абсолютной погрешности взвешивания, г |
±0,01 |
±0,005 |
|
1) При использовании стандартного образца ГСО 10911-2017 2) При массовой доли влаги (влажности) св. 85 % 3) При массовой доли влаги (влажности) св. 10 до 85 % включ. 4) При массовой доли влаги (влажности) до 10 % включ. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
FS120A |
FS120B | |
|
Диапазон показаний массовой доли влаги (влажности), % |
от 0 до 100 | |
|
Дискретность результатов измерений - массовой доли влаги (влажности), % - массы, г |
0,05 0,005 |
0,01 0,001 |
|
Диапазон устанавливаемых температур сушки, °С |
от 40 до 180 | |
|
Дискретность установки температуры сушки, °С |
1 | |
|
Потребляемая мощность, В^А, не более |
600 | |
|
Параметры источника питания: - напряжение переменного тока, В - частота, Гц |
от 100 до 242 50/60 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
360 220 200 | |
|
Масса, кг, не более |
4 | |
|
Условия эксплуатации - температура окружающего воздуха, °С |
от +10 до +40 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1. Влагомер термогравиметрический инфракрасный |
FS |
1 шт. |
|
2. Сетевой кабель |
_ |
1 шт. |
|
3. Держатель чашки для образцов |
_ |
1 шт. |
|
4. Съемник чашки для образцов |
_ |
1 шт. |
|
5. Ветрозащитное кольцо |
_ |
1 шт. |
|
6. Комплект многоразовых чашек |
_ |
1 шт. |
|
7. Комплект одноразовых чашек |
_ |
1 шт. |
|
8. Гиря калибровочная |
_ |
1 шт. |
|
9. Руководство по эксплуатации |
_ |
1 экз. |
|
10. Методика поверки |
_ |
1 экз. |
|
Примечание: Позиции 6, 7, 8 поставляются по дополнительному заказу. | ||
Сведения о методах измерений
приведены в разделе 2.5 «Выполнение измерений» документа «Влагомеры
термогравиметрические инфракрасные FS. Руководство по эксплуатации».
ГОСТ Р 8.626-2006 ГСИ. Изделия кондитерские сахаристые. Инфракрасный термогравиметрический метод определение влажности.
ГОСТ Р 8.633-2007 ГСИ. Зерно и зернопродукты. Инфракрасный
термогравиметрический метод определения влажности.
ГОСТ Р 8.634-2007 ГСИ. Семена масличных культур и продукты их переработки. Инфракрасный термогравиметрический метод определения влажности.
ГОСТ Р 8.894-2015 ГСИ. Молоко и молочные продукты. Инфракрасный термогравиметрический метод определения массовой доли влаги и сухого вещества.
ГОСТ Р 70211-2022 Топливо твердое минеральное. Инфракрасный
термогравиметрический метод определения общей влаги.
ГОСТ 8.649-2015 ГСИ. Угли бурые, каменные и антрацит. Инфракрасный термогравиметрический метод определения общей влаги.
ГОСТ 8.613-2012 ГСИ. Удобрения минеральные. Экспрессные методы определения влаги.
ГОСТ 31964-2012 Изделия макаронные. Правила приемки и методы определения качества.
ГОСТ 33977-2016 Продукты переработки фруктов и овощей. Методы определения общего содержания сухих веществ.
ГОСТ 12570-2024 Сахар. Методы определения влаги и сухих веществ.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2832 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии № 1622 от 04 июля 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 26.51.53-002-387958186-2025 «Влагомеры термогравиметрические инфракрасные FS. Технические условия».
