Система автоматизированная измерительная ТЕСТ-1501
| Номер в ГРСИ РФ: | 96878-25 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Система автоматизированная измерительная ТЕСТ-1501 (далее - система) предназначена для измерений интервалов времени, частоты, напряжения постоянного тока и электрического сопротивления постоянному току с целью проведения автономных электрических испытаний.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96878-25 | ||||||
| Наименование | Система автоматизированная измерительная | ||||||
| Модель | ТЕСТ-1501 | ||||||
| Приказы |
№2468 от
17.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 238e5cfb-22af-30a6-9b51-fb05378f5fa7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО Фирма «ИНФОРМТЕСТ», РОССИЯ, 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 8
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-027-25 Государственная система обеспечения единства измерений Система автоматизированная измерительная ТЕСТ-1501 Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96878-25: Описание типа
2025-96878-25.pdf
|
Скачать | 202 КБ | |
|
96878-25: Методика поверки
МП-НИЦЭ-027-25
2025-mp96878-25.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Система автоматизированная измерительная ТЕСТ-1501 (далее - система) предназначена для измерений интервалов времени, частоты, напряжения постоянного тока и электрического сопротивления постоянному току с целью проведения автономных электрических испытаний.
Описание
Принцип действия системы основан на аналого-цифровом преобразовании мгновенных значений напряжения постоянного тока, электрического сопротивления постоянному току с целью измерения параметров сигнала и отображения его формы.
Конструктивно система представляет собой две стойки: стойку СЭ239 (система функционального контроля ТЕСТ-1501-01) и стойку СЭ244 (система функционального контроля ТЕСТ-1501-02).
Стойка СЭ239 (система функционального контроля ТЕСТ-1501-01) состоит из блока БЭ303, Ethernet коммутатора, блока розеток, источника бесперебойного питания (далее -ИБП), консоли оператора, персональной электронно-вычислительной машины (далее - ПЭВМ). В состав блока БЭ303 входит шасси СН-14 AXIe-1 и модуль ОСЦ N4 AXIe-1.
Стойка СЭ244 (система функционального контроля ТЕСТ-1501-02) состоит из блока БЭ309, блока БЭ310, блока базового N6700C, Ethernet коммутатора, блока розеток, ИБП, персональной вычислительной машины (ПЭВМ). В состав блока БЭ309 входят: модуль RFS VXI, модуль ВВК5, модуль ИС4, измеритель мгновенных значений напряжения МН8И-50В, осциллограф цифровой ОСЦ5, носитель мезонинов НМ-М. В состав блока БЭ310 входит носитель мезонинов MezaBOX4 LXI, мезонин ММКО1.
Система реализует следующие функции:
Стойка СЭ239 (система функционального контроля ТЕСТ-1501-01):
- измерения интервалов времени. Функция реализуется модулем ОСЦ N4 AXIe-1;
- измерения мгновенных значений напряжения постоянного тока. Функция реализуется модулем ОСЦ N4 AXIe-1;
- полоса пропускания 700 МГц. Функция реализуется модулем ОСЦ N4 AXIe-1.
Стойка СЭ244 (системы функционального контроля ТЕСТ-1501-02):
- измерения напряжения постоянного тока. Функция реализуется модулем МН8И;
- измерения амплитуды импульсов. Функция реализуется модулем ОСЦ5;
- измерения длительности импульсов. Функция реализуется модулем ОСЦ5;
- измерения частоты импульсов. Функция реализуется модулем ОСЦ5;
- воспроизведение периода высокостабильного сигнала секундной метки. Функция реализуется модулем RFS VXI;
- измерения электрического сопротивления постоянному току. Функция реализуется модулем ИС4.
К системе данного типа относится система автоматизированная измерительная ТЕСТ-1501 с заводским номером 2107002.
Заводской номер нанесен на маркировочную табличку методом лазерной гравировки в виде цифрового кода.
Общий вид системы с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Общий вид системы функционального контроля ТЕСТ-1501-01 (стойка СЭ239) из состава системы автоматизированной
измерительной ТЕСТ-1501 представлен на рисунке 2. Общий вид системы функционального контроля ТЕСТ-1501-02 (стойка СЭ244) из состава системы автоматизированной
измерительной ТЕСТ-1501 представлен на рисунке 3. Нанесение знака поверки на систему не предусмотрено. Пломбирование мест настройки (регулировки) системы не предусмотрено.
Место нанесения заводского номера

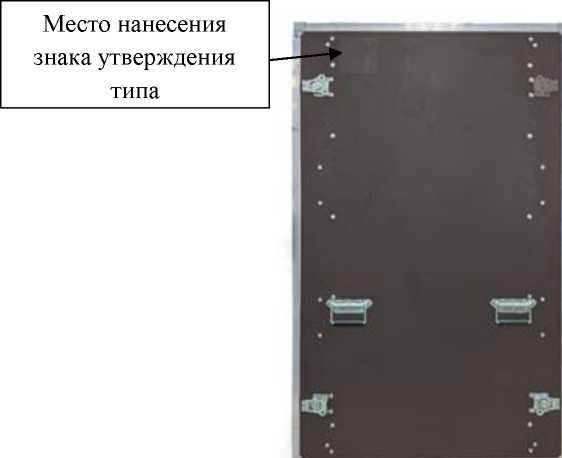

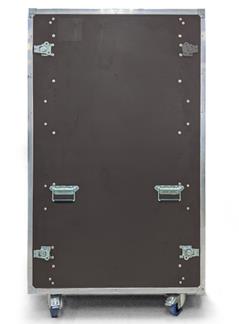

Рисунок 1 - Общий вид системы автоматизированной измерительной ТЕСТ-1501 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

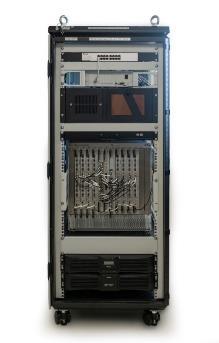

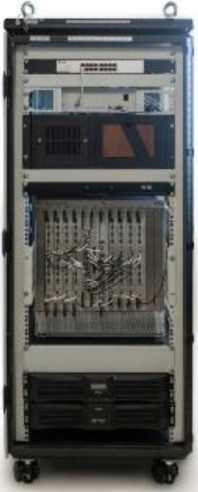

Рисунок 2 - Общий вид системы функционального контроля ТЕСТ-1501-01 из состава системы автоматизированной измерительной ТЕСТ-1501

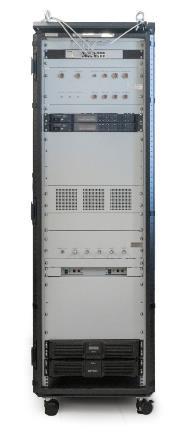

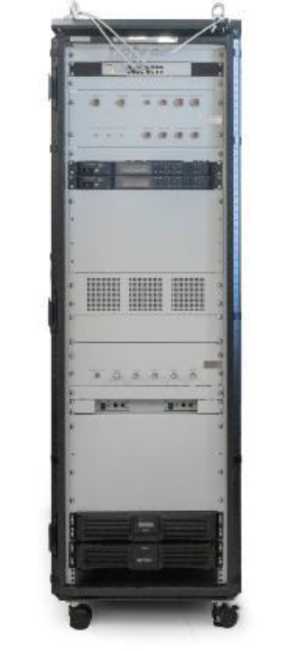

Рисунок 3 - Общий вид системы функционального контроля ТЕСТ-1501-02 из состава системы автоматизированной измерительной ТЕСТ-1501
Программное обеспечение
Программное обеспечение системы состоит из внешнего и встроенного программного обеспечения (далее - ПО).
Внешнее программное обеспечение (ПО верхнего уровня) предназначено для настройки системы и отображения измерительной информации и является метрологически незначимым. Система работает под управлением встроенного программного обеспечения, которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций povCalc.so.
Метрологические характеристики системы нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
povCalc.so |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
f4f893df |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Система функционального контроля ТЕСТ-1501-01 | |
|
Диапазон измерений интервалов времени, с |
от 204,840-9 до 1073,742 |
|
Количество каналов измерений интервалов времени, шт. |
4 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
± (2Л10-^Тизм + Тдис) |
|
Диапазоны измерений мгновенных значений напряжения постоянного тока, В: - для входного сопротивления 50 Ом |
от -5 до 5 от -2,5 до 2,5 от -1 до 1 от -0,5 до 0,5 |
|
- для входного сопротивления 1 МОм |
от -5 до 5 от -2,5 до 2,5 от -1 до 1 от -0,5 до 0,5 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока, % |
±1,8 |
|
Система функционального контроля ТЕСТ-1501-02 | |
|
Диапазон измерений напряжения постоянного тока вторичного источника питания, В |
от -50 до 50 |
|
Количество каналов измерений напряжения постоянного тока вторичного источника питания, шт. |
64 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока вторичного источника питания, В |
±0,5 |
|
Количество каналов измерений амплитуды, частоты и периода импульсов напряжения переменного тока, шт. |
4 |
|
Диапазон измерений амплитуды импульсов напряжения переменного тока, В |
от 0 до 36 |
|
Пределы допускаемой абсолютной погрешности измерений амплитуды импульсов напряжения переменного тока, В |
±0,05 |
|
Диапазон измерений частоты импульсов напряжения переменного тока, Г ц |
от 0,1 до 500000 |
|
Пределы допускаемой относительной погрешности измерений частоты импульсов напряжения переменного тока, % |
±1,0 |
|
Диапазон измерений длительности импульсов напряжения переменного тока, мкс |
от 1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений длительности импульсов напряжения переменного тока, нс |
±25,0 |
|
Воспроизводимый период высокостабильного сигнала секундной метки, с |
1 |
|
Количество каналов воспроизведений периода высокостабильного сигнала секундной метки, шт. |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведений периода высокостабильного сигнала секундной метки, мкс |
±50,0 |
|
Диапазоны измерений электрического сопротивления постоянному току, Ом |
от 1 до 10 от 10 до 100 от 100 до 1000 от 1000 до 10000 от 10000 до 100000 от 100000 до 1000000 |
|
Количество каналов измерений электрического сопротивления постоянному току, шт. |
64 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений электрического сопротивления постоянному току, % |
±0,5 |
|
Полоса пропускания (система функционального контроля ТЕСТ-1501-01), МГц, не менее: - для входного сопротивления 50 Ом - для входного сопротивления 1 МОм |
700 250 |
|
Примечания: Тизм - измеренное значение интервала времени, с; Тдис- период дискретизации, с. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В - номинальная частота переменного тока, Гц |
220 50 |
|
Потребляемая мощность, В^А, не более: - система функционального контроля ТЕСТ-1501-01 - система функционального контроля ТЕСТ-1501-02 |
2000 3500 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры стойки (глубинахширинахвысота), мм, не более: - система функционального контроля ТЕСТ-1501-01 - система функционального контроля ТЕСТ-1501-02 |
1017x608x1892 1017x608x2093 |
|
Масса, кг, не более: - система функционального контроля ТЕСТ-1501-01 - система функционального контроля ТЕСТ-1501-02 |
250 300 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % |
от +5 до +40 до 80 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра методом компьютерной графики и на маркировочную табличку системы любым технологическим способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная ТЕСТ-1501, заводской номер 2107002 |
ФТКС.411713.268 |
1 шт. |
|
Системы автоматизированные измерительные ТЕСТ-1501. Руководство по эксплуатации |
ФТКС.411713.268РЭ |
1 экз. |
|
Система автоматизированная измерительная ТЕСТ-1501. Формуляр |
ФТКС.411713.268ФО |
1 экз. |
|
Система автоматизированная измерительная ТЕСТ-1501. Комплект программного обеспечения |
ФТКС.87061-01 |
1 шт. |
|
Кабель SMB(m)-SMB(m) |
ФТКС.685661.180-10 |
1 шт. |
|
Кабель патч-корд, 3 м |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации ФТКС.411713.268РЭ.
Нормативные документы
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ФТКС.411713.268ТУ «Система автоматизированная измерительная ТЕСТ-1501. Технические условия».
