Нутромеры индикаторные
| Номер в ГРСИ РФ: | 96880-25 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | CHENGDU NEW CHENGLIANG TOOLS CO., LTD, КНР |
Нутромеры индикаторные (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96880-25 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 17.11.2030 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Нутромеры индикаторные | |||||||||||||||||||||||||||||||||||||||
| Модификации |
НИ НИ-Ц НИ-ПТ НИЦ-ПТ На испытания представлены: НИ НИЦ НИ-ПТ НИЦ-ПТ |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№2468 от
17.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 26abdd49-9e0e-9a50-bc61-e5835de2afe4 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Chengdu New Chengliang Tools Co., Ltd, КИТАЙ, 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu
Поверка
| Методика поверки / информация о поверке |
МП СГ-58-2025 Государственная система обеспечения единства измерений. Нутромеры индикаторные. Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 116 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
96880-25: Описание типа
2025-96880-25.pdf
|
Скачать | 239.6 КБ | |
|
96880-25: Методика поверки
МП СГ-58-2025
2025-mp96880-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Нутромеры индикаторные (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Описание
Принцип действия основан на преобразовании взаимного перемещения измерительных стержней нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: отсчетного устройства, зажимного винта, корпуса, теплоизоляционной ручки, центрирующего мостика или без него, подвижного измерительного стержня, неподвижного (сменного) измерительного стержня и зажимной гайки или без нее.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих моделей:
- НИ - нутромеры, оснащенные измерительной головкой с ценой деления 0,01 мм;
- НИ-Ц - нутромеры, оснащенные измерительной головкой с цифровым отсчетным устройством с шагом дискретности 0,01 мм;
- НИ-ПТ - нутромеры, оснащенные аналоговой измерительной головкой с ценой деления 0,001 мм;
- НИЦ-ПТ - нутромеры, оснащенные измерительной головкой с цифровым отсчетным устройством с шагом дискретности 0,001 мм.
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
/// нг
•• , „ CHUAN JH CHUAN „ „„ „ ..... „„ „„
Товарный знак , , наносится на паспорт нутромеров
типографским методом, на отсчетное устройство и на теплоизоляционную ручку нутромеров краской или лазерной маркировкой.
Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на державку, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 1-5.

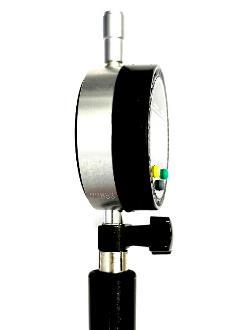

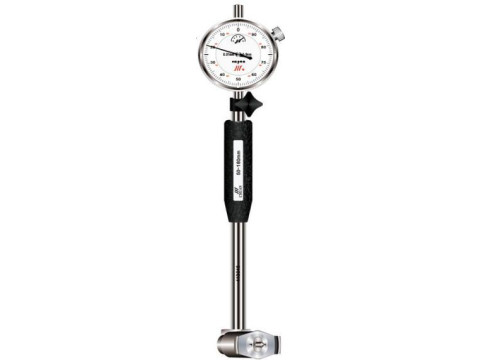

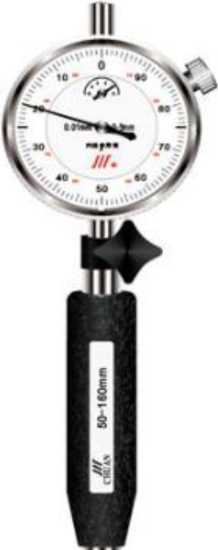

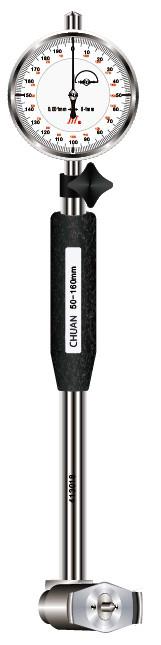

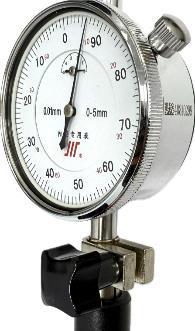

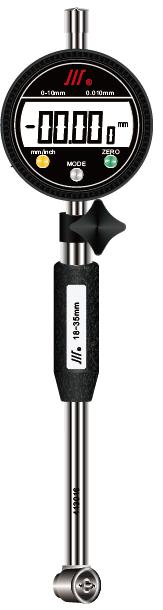

Общий вид нутромеров указан на рисунках 1-4.
Общий вид измерительных стержней указан на рисунке 6.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

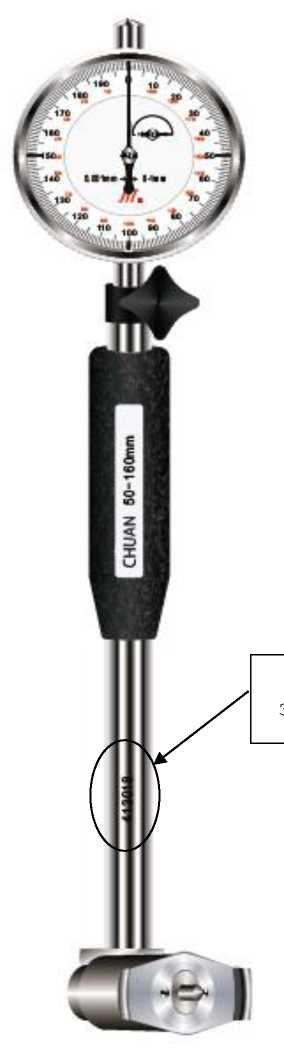

Место нанесения заводского номера
Рисунок 2
Общий вид нутромеров модели НИ-ПТ с указанием места нанесения заводского номера
Место нанесения
заводского номера
Рисунок 3 - Общий вид нутромеров модели НИ-Ц с указанием места нанесения заводского номера
(ТТЛ
моое
Место нанесения заводского номера

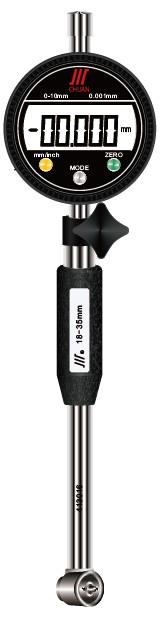

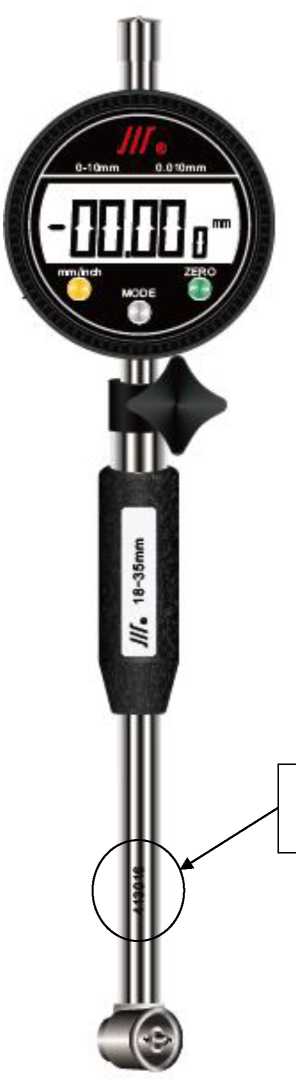

Рисунок 4 - Общий вид нутромеров модели НИЦ-ПТ с указанием места нанесения заводского номера
Рисунок 5 - Места нанесения заводских номеров на отсчетное устройство

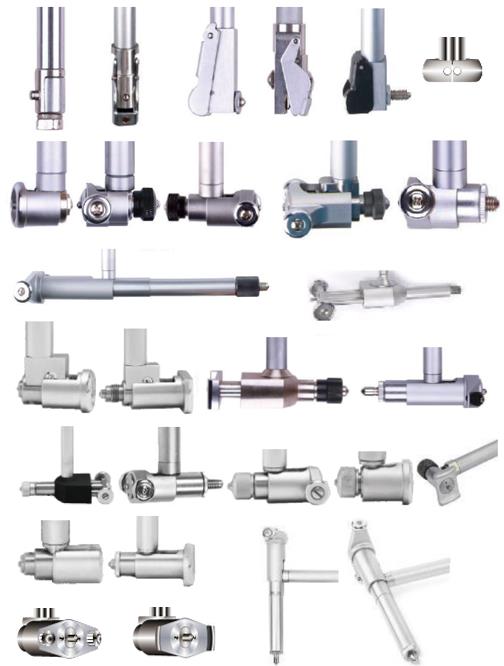

Рисунок 6 - Общий вид измерительных стержней
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства нутромеров моделей НИ-Ц и НИЦ-ПТ на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция нутромеров моделей НИ-Ц и НИЦ-ПТ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - М
модели НИ
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Предел допускаемой погрешности*, мкм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | ||
|
На любом участке диапазона измерений |
При перемещении измерительного стержня на величину наименьшего значения | ||||||||
|
0,1 мм |
1,0 мм | ||||||||
|
От 6 до 10 |
От 0 до 3 |
0,01 |
35 |
0,6 |
8 |
- |
12 |
- |
3 |
|
От 10 до 18 |
От 0 до 3 |
0,01 |
50 |
1,0 |
8 |
- |
12 |
3 |
3 |
|
От 18 до 35 |
От 0 до 5 |
0,01 |
130 |
1,2 |
8 |
12 |
15 |
3 |
3 |
|
От 35 до 50 |
От 0 до 5 |
0,01 |
180 |
1,4 |
8 |
12 |
15 |
3 |
3 |
|
От 18 до 50 |
От 0 до 5 |
0,01 |
180 |
1,4 |
8 |
12 |
15 |
3 |
3 |
|
От 50 до 100 |
От 0 до 5 |
0,01 |
205 |
2,1 |
- |
12 |
18 |
3 |
3 |
|
От 50 до 160 |
От 0 до 5 |
0,01 |
205 |
2,1 |
- |
12 |
18 |
3 |
3 |
|
От 100 до 160 |
От 0 до 5 |
0,01 |
205 |
2,1 |
- |
12 |
18 |
3 |
3 |
|
От 100 до 250 |
От 0 до 5 |
0,01 |
314 |
2,1 |
- |
12 |
18 |
3 |
3 |
|
От 160 до 250 |
От 0 до 5 |
0,01 |
314 |
2,3 |
- |
12 |
18 |
3 |
3 |
|
От 250 до 450 |
От 0 до 5 |
0,01 |
500 |
2,3 |
- |
14 |
18 |
- |
3 |
Примечание:
* - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных отклонений на проверяемом участке
Таблица 2 - Основные метрологические характеристики нутромеров модели НИ-ПТ
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Пределы допускаемой абсолютной погрешности на любом участке диапазона измерений, мкм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 мм |
0,10 мм | |||||||
|
От 6 до 10 |
От 0 до 1 |
0,001 |
35 |
0,6 |
±5 |
- |
- |
3 |
|
От 10 до 18 |
От 0 до 1 |
0,001 |
50 |
1,0 |
- |
±5 |
2 |
3 |
|
От 18 до 35 |
От 0 до 1 |
0,001 |
130 |
1,0 |
- |
±6 |
2 |
3 |
|
От 35 до 50 |
От 0 до 1 |
0,001 |
180 |
1,0 |
- |
±6 |
2 |
3 |
|
От 18 до 50 |
От 0 до 1 |
0,001 |
180 |
1,0 |
- |
±6 |
2 |
3 |
|
От 50 до 100 |
От 0 до 1 |
0,001 |
205 |
1,0 |
- |
±7 |
2 |
3 |
|
От 50 до 160 |
От 0 до 1 |
0,001 |
205 |
1,0 |
- |
±7 |
2 |
3 |
|
От 100 до 160 |
От 0 до 1 |
0,001 |
205 |
1,0 |
- |
±7 |
2 |
3 |
|
От 100 до 250 |
От 0 до 1 |
0,001 |
314 |
1,0 |
- |
±7 |
2 |
3 |
|
От 160 до 250 |
От 0 до 1 |
0,001 |
314 |
1,0 |
- |
±7 |
2 |
3 |
|
От 250 до 450 |
От 0 до 1 |
0,001 |
500 |
1,0 |
- |
±7 |
- |
3 |
Таблица 3 - Основные метрологические характеристики нутромеров модели НИ-Ц
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Шаг дискретности отсчетного устройства, мм |
Глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Предел допускаемой погрешности*, мкм, при перемещении измерительного стержня на величину наименьшего значения |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более |
|
От 6 до 10 |
От 0 до 3 |
0,01 |
35 |
0,6 |
20 |
- |
10 |
|
От 10 до 18 |
От 0 до 3 |
0,01 |
50 |
1,0 |
20 |
20 |
10 |
|
От 18 до 35 |
От 0 до 5 |
0,01 |
130 |
1,2 |
20 |
20 |
10 |
|
От 35 до 50 |
От 0 до 5 |
0,01 |
180 |
1,4 |
20 |
20 |
10 |
|
От 18 до 50 |
От 0 до 5 |
0,01 |
180 |
1,4 |
20 |
20 |
10 |
|
От 50 до 100 |
От 0 до 5 |
0,01 |
205 |
2,1 |
20 |
20 |
10 |
|
От 50 до 160 |
От 0 до 5 |
0,01 |
205 |
2,1 |
20 |
20 |
10 |
|
От 100 до 160 |
От 0 до 5 |
0,01 |
205 |
2,1 |
20 |
20 |
10 |
|
От 100 до 250 |
От 0 до 5 |
0,01 |
314 |
2,1 |
20 |
20 |
10 |
|
От 160 до 250 |
От 0 до 5 |
0,01 |
314 |
2,3 |
20 |
20 |
10 |
|
От 250 до 450 |
От 0 до 5 |
0,01 |
500 |
2,3 |
20 |
- |
10 |
|
Примечание: * - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных отклонений на проверяемом участке | |||||||
Таблица 4 - Основные метрологические характеристики нутромеров модели НИЦ-ПТ
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Шаг дискретности отсчетного устройства, мм |
Глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Пределы допускаемой абсолютной погрешности на любом участке диапазона измерений, мкм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 мм |
0,10 мм | |||||||
|
От 6 до 10 |
От 0 до 10 |
0,001 |
35 |
0,6 |
±4 |
- |
- |
3 |
|
От 10 до 18 |
От 0 до 10 |
0,001 |
50 |
1,0 |
- |
±5 |
3 |
3 |
|
От 18 до 35 |
От 0 до 10 |
0,001 |
130 |
1,0 |
- |
±6 |
3 |
3 |
|
От 35 до 50 |
От 0 до 10 |
0,001 |
180 |
1,0 |
- |
±6 |
3 |
3 |
|
От 18 до 50 |
От 0 до 10 |
0,001 |
180 |
1,0 |
- |
±6 |
3 |
3 |
|
От 50 до 100 |
От 0 до 10 |
0,001 |
205 |
1,0 |
- |
±7 |
3 |
3 |
|
От 50 до 160 |
От 0 до 10 |
0,001 |
205 |
1,0 |
- |
±7 |
3 |
3 |
|
От 100 до 160 |
От 0 до 10 |
0,001 |
205 |
1,0 |
- |
±7 |
3 |
3 |
|
От 100 до 250 |
От 0 до 10 |
0,001 |
314 |
1,0 |
- |
±7 |
3 |
3 |
|
От 160 до 250 |
От 0 до 10 |
0,001 |
314 |
1,0 |
- |
±7 |
3 |
3 |
|
От 250 до 450 |
От 0 до 10 |
0,001 |
500 |
1,0 |
- |
±7 |
- |
3 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C, для диапазонов измерений: От 6 до 18 мм включ. Св. 18 до 50 мм включ. Св. 50 мм - относительная влажность воздуха, %, не более |
От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
Таблица 6 - Габаритные размеры и масса
|
Диапазон измерений нутромера, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
От 6 до 10 |
400 |
200 |
150 |
0,5 |
|
От 10 до 18 |
400 |
200 |
150 |
0,5 |
|
От 18 до 35 |
400 |
200 |
150 |
0,5 |
|
От 35 до 50 |
400 |
200 |
150 |
0,5 |
|
От 18 до 50 |
400 |
200 |
150 |
0,5 |
|
От 50 до 100 |
450 |
300 |
200 |
0,8 |
|
От 50 до 160 |
450 |
300 |
200 |
0,8 |
|
От 100 до 160 |
450 |
300 |
200 |
0,8 |
|
От 100 до 250 |
450 |
300 |
200 |
0,8 |
|
От 160 до 250 |
500 |
450 |
300 |
1,4 |
|
От 250 до 450 |
800 |
450 |
300 |
1,4 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер индикаторный |
- |
1 шт. |
|
Элемент питания (для нутромеров моделей НИ-Ц, НИЦ-ПТ) |
- |
1 шт. |
|
Комплект сменных измерительных стержней, удлинителей и приставочных шайб |
- |
1 компл. |
|
Футляр |
- |
1 экз. |
|
Паспорт для нутромеров модели: НИ НИ-Ц НИ-ПТ НИЦ-ПТ |
НИ.ПС.00.0001 НИ-Ц.ПС.00.0001 НИ-ПТ.ПС.00.0001 НИЦ-ПТ.ПС.00.0001 |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г № 2840;
Стандарт предприятия Chengdu New Chengliang Tools Co., Ltd «Нутромеры индикаторные».
Другие Нутромеры
