Анализаторы влажности Altimax

Назначение

Анализаторы влажности Altimax (далее - анализаторы) предназначены для измерений массовой доли влаги (влажности) в твёрдых, монолитных, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.

Описание

Принцип действия анализаторов основан на термогравиметрическом методе, заключающемся в измерении массы образца в процессе сушки при заданном оператором режиме нагрева, с последующим вычислением относительного изменения массы. На дисплее анализатора отображается результат измерений массовой доли влаги в процентах, массовая доля сухого остатка или текущая масса исследуемого образца в процентах или граммах.

Конструктивно анализаторы состоят из весоизмерительного модуля с платформой для размещения исследуемого образца, блока обработки измерительной информации, снабжённого сенсорным дисплеем или дисплеем с клавиатурой. Источник инфракрасного излучения - нагревательный элемент встроен в откидную крышку анализатора.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: образец анализируемого материала помещают на платформу весоизмерительного модуля, закрывается крышка, после чего происходит взвешивание, а затем автоматическое определение потери массы образцом после сушки и пересчет в единицы содержания влаги, с учетом начальной массы образца.

Анализаторы изготавливаются в девяти модификациях, которые отличаются метрологическими характеристиками и имеют обозначение:

MA-[1]-[2]-[3][4], где

[1] - обозначение типа дисплея: 1 для дисплея с панелью оператора; 2 для сенсорного дисплея;

[2] - обозначение максимальной нагрузки: 1 10 г.

[3] - обозначение минимального значения массы образца: 01 - 0,0001 г, 1 - 0,001 г; 2 - 0,002 г; 5 - 0,005 г; 10 - 0,01 г;

[4] - обозначение дополнительных функций (если присутствует), может принимать значения:

IR - для модификаций с инфракрасным нагревательным элементом;

i - для модификаций с функцией внутренней калибровки;

М - для модификаций, не оснащаемых автоматическим подъемным механизмом крышки нагревательной камеры.

Анализаторы обеспечивают измерение содержания влаги в нескольких режимах. В зависимости от выбранного режима работы анализатор обеспечивает измерение:

- массовой доли влаги в образце в %;

- массовой доли сухого остатка в образце в %;

- отношения начальной массы образца к массе сухого остатка в %;

- отношение массы влаги к массе сухого остатка в %.

В зависимости от модификации анализаторы снабжены следующими устройствами и функциями:

- устройство установки анализатора по уровню;

- установка различных температур и режимов сушки образца;

- установка весоизмерительного устройства на нуль;

- самотестирование;

- сохранение результатов измерений в архиве;

- задание параметров настроек и режимов измерений через цифровые интерфейсы;

- вывод по цифровым интерфейсам и на печать настроек анализатора и результатов измерений;

- представление результатов измерений в виде графиков;

- звуковой сигнал об окончании измерений.

Цветовая гамма корпуса анализаторов может быть изменена по решению изготовителя в одностороннем порядке.

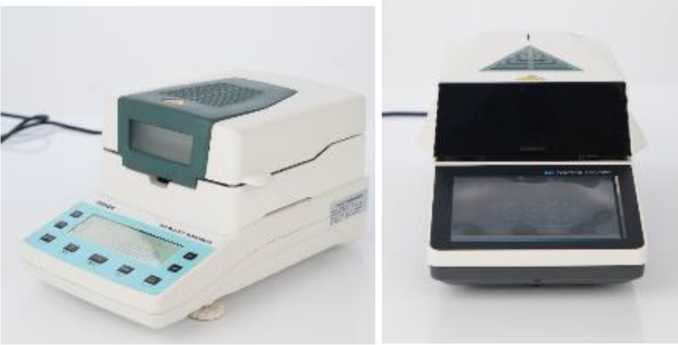

Общий вид анализаторов представлен на рис. 1.

Рисунок 1 - Общий вид анализаторов

Место нанесения серийного номера

Модифика

Сер. номер:

АШтамй

ЗАТОР ВЛАЖНОСТИ ALTIMAX

МА-1-110-1

Место нанесения знака утверждения типа

-220D/5O Гц

М АХ-110 r/100% d(Т) - IеС

d = 1 мг/0,01%

Т = 40;С/199°С

Рисунок 2 - Пример маркировочной таблички

Маркировочная табличка анализаторов представляет собой наклейку, разрушаемую при снятии, и крепится к боковой поверхности корпуса анализатора.

Маркировочная табличка содержит следующую информацию (рисунок 2):

- наименование изготовителя или его товарный знак;

- обозначение модификации;

- максимальная масса образца (Мах);

- цена деления при измерениях массовой доли влаги (d (%));

- цена деления при измерениях массы (d (мг));

- диапазон установки температуры сушки (T);

- знак утверждения типа;

- серийный номер анализатора (состоит из арабских цифр и наносится типографским способом).

Пломбирование анализаторов не предусмотрено.

Нанесение знака поверки на анализаторы не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) анализаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее анализаторов для модификаций MA-2-[2]-[3][4]. Для модификаций МА-1-[2]-[3][4] невозможно отобразить версию ПО без специального оборудования изготовителя, версия ПО для этих модификаций указана в руководстве по эксплуатации. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

аблица 4 - Основные технические характеристики

Знак утверждения типа

наносится любым технологическим способом на маркировочную табличку, расположенную на корпусе анализатора, а также типографским способом на титульный лист руководства по эксплуатации.

Комплектность

аблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Сушка и измерение влажности» документа «Анализаторы влажности Altimax MA-1-110. Руководство по эксплуатации» и в разделе «Измерения» документа «Анализаторы влажности Altimax MA-2-110. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».

Стандарт предприятия «Анализаторы влажности Altimax».
