Хроматографы газовые CCG
| Номер в ГРСИ РФ: | 96884-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "AC Analytical Controls BV", Нидерланды |
Хроматографы газовые CCG (далее - хроматографы) предназначены для измерений содержания (массовой, молярной, объемной доли) компонентов в газовых и жидких средах природного и промышленного происхождения.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96884-25 | ||||||||||||||||||||||||||||||
| Наименование | Хроматографы газовые | ||||||||||||||||||||||||||||||
| Модель | CCG | ||||||||||||||||||||||||||||||
| Модификации |
СCG76724 CCG6102C CCG76731 CCG76732 CCG76734 CCG76740 CCG76727 CCG76736 |
||||||||||||||||||||||||||||||
| Приказы |
№2468 от
17.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4ed52f2b-0d36-6fd0-85e2-c0f172bd29dc | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
AC Analytical Controls BV (PAC L.P.), НИДЕРЛАНДЫ, Kiotoweg 555, 3047 BG, Rotterdam
Поверка
| Методика поверки / информация о поверке |
МП 46-223-2024 Государственная система обеспечения единства измерений Хроматографы газовые CCG Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96884-25: Описание типа
2025-96884-25.pdf
|
Скачать | 256.6 КБ | |
|
96884-25: Методика поверки
МП 46-223-2024
2025-mp96884-25.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Хроматографы газовые CCG (далее - хроматографы) предназначены для измерений содержания (массовой, молярной, объемной доли) компонентов в газовых и жидких средах природного и промышленного происхождения.
Описание
Принцип работы хроматографов основан на разделении компонентов пробы при ее прохождении в потоке газа-носителя через хроматографическую колонку, регистрации аналитического сигнала от компонентов с помощью соответствующего детектора и их последующем определении/идентификации. Детектор преобразует измеренную характеристику в выходной электрический сигнал, пропорциональный содержанию определяемого компонента в проходящем через детектор газе.
Хроматографы представляют собой стационарные настольные лабораторные приборы, изготовленные на базе хроматографов газовых 7890В производства “Agilent Technologies” (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55612-13), дооснащенные одним или несколькими блоками из ряда: система ввода проб газа и жидкостей, термостат-нагреватель, блок очистки воздуха, система поддавливания Accura - в зависимости от конкретной измерительной задачи. Конструктивно каждый хроматограф состоит из системы ввода проб газа и жидкостей, одной или нескольких колонок, одного или нескольких детекторов, насосов, термостата-нагревателя, блока очистки воздуха. Состав хроматографа конфигурируется под конкретную измерительную задачу. Хроматографы оснащены встроенным и автономным программным обеспечением OpenLab CDS ChemStation Edition, сервисным программным обеспечением LDChroma (только для хроматографов с детектором ПЭД с серийными номерами: CN20293019 и CN20303002) и интерфейсом для подключения персонального компьютера. На передней панели хроматографов имеется панель управления и дисплей, предназначенные для оперативной установки рабочих параметров хроматографа.
К настоящему типу средств измерений относятся хроматографы модификаций: CCG76724, CCG6102C, CCG76731, CCG76732, CCG76734, CCG76740, CCG76727, CCG76736, которые отличаются друг от друга составом, соответствующим конкретной измерительной задаче, способом ввода пробы и оснащены одним или несколькими детекторами из следующего перечня:
- пламенно-фотометрический детектор (ПФД);
- хемилюминесцентный детектор для определения серы (ХДС);
- гелиевый ионизационный пульсирующего разряда детектор (ГИПРД);
- плазменно-эмиссионный детектор (ПЭД);
- детектор по теплопроводности (ДТП).
К хроматографам данного типа относятся хроматографы, указанные в таблице 1.
Таблица 1 - Обозначения модификаций и серийные номера хроматографов
|
Модификация хроматографа |
Тип детектора/детекторов |
Серийный номер хроматографа |
Способ ввода пробы |
|
CCG76724 |
ПФД |
CN20293033 |
газ |
|
CCG6102C |
ХДС |
CN20293026 |
газ |
|
CN20293003 |
газ/жидкость | ||
|
CCG76731 |
ПФД |
CN20293028 |
газ/жидкость |
|
CCG76732 |
ПФД |
CN20293029 |
газ/жидкость |
|
CCG76734 |
ПФД |
CN20293030 |
газ/жидкость |
|
CCG76740 |
ГИПРД |
CN20293034 |
газ |
|
CCG76727 |
ГИПРД, ПЭД |
CN20293019 |
газ |
|
CCG76736 |
ГИПРД, ПЭД, ДТП |
CN20303002 |
газ |
Общий вид хроматографов представлен на рисунках 1-9.

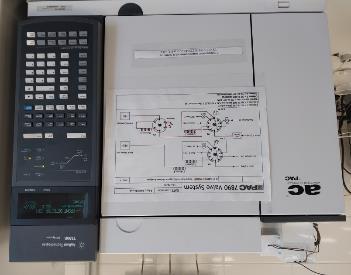

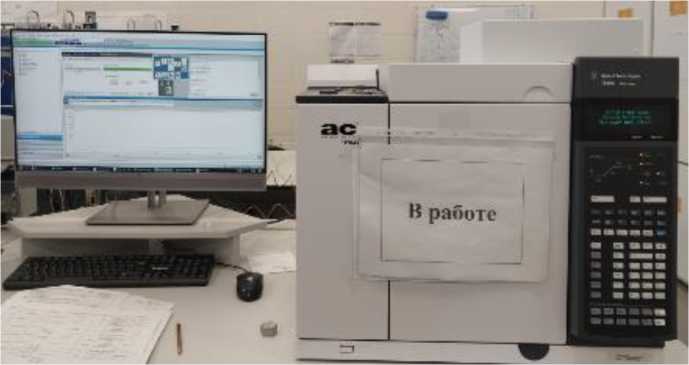

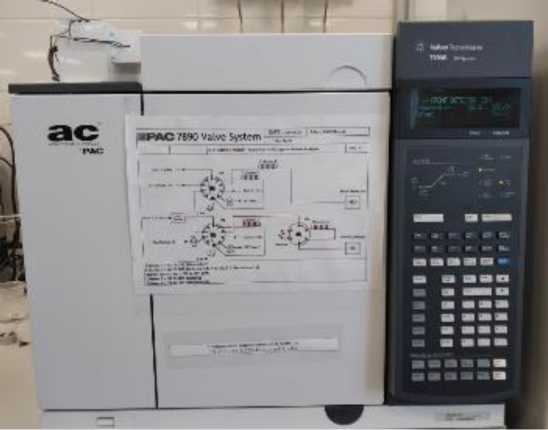

Рисунок 1 - Общий вид хроматографа газового CCG, сер. № CN20293033

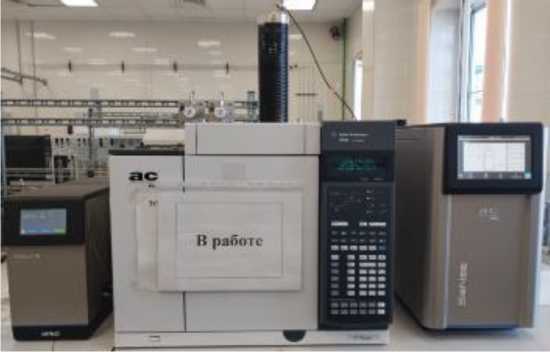

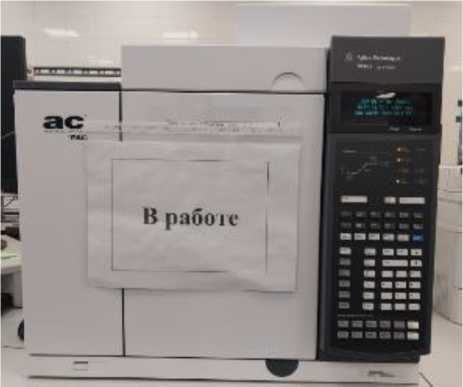

Рисунок 2 - Общий вид хроматографа газового CCG, сер. № CN20293026

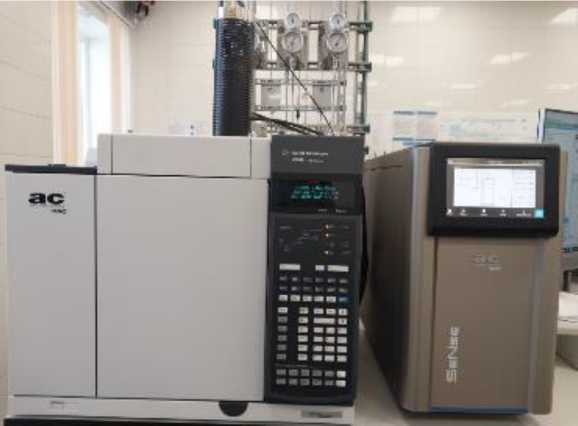

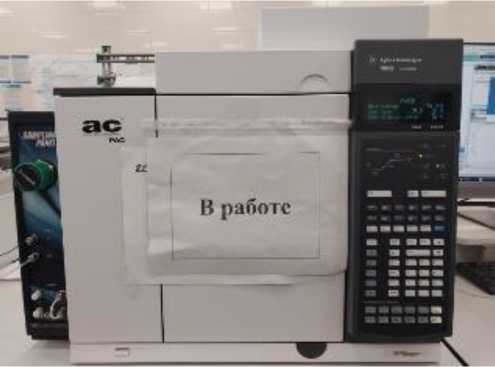

Рисунок 3 - Общий вид хроматографа газового CCG, сер. № CN20293003

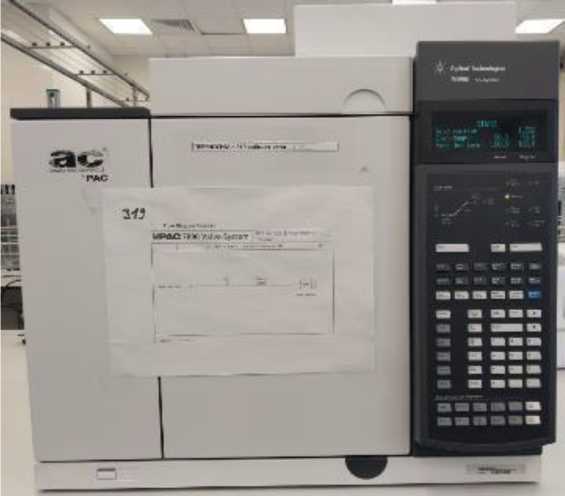

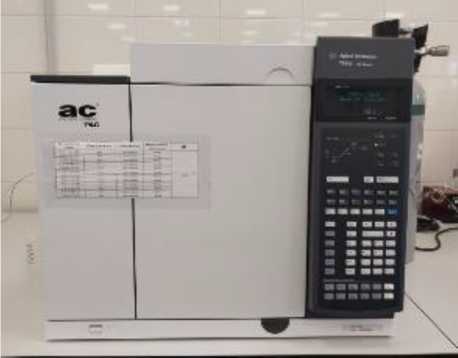

Рисунок 4 - Общий вид хроматографа газового CCG, сер. № CN20293028
Рисунок 5 - Общий вид хроматографа газового CCG, сер. № CN20293029
Рисунок 6 - Общий вид хроматографа газового CCG, сер. № CN20293030
Рисунок 7 - Общий вид хроматографа газового CCG, сер. № CN20293034

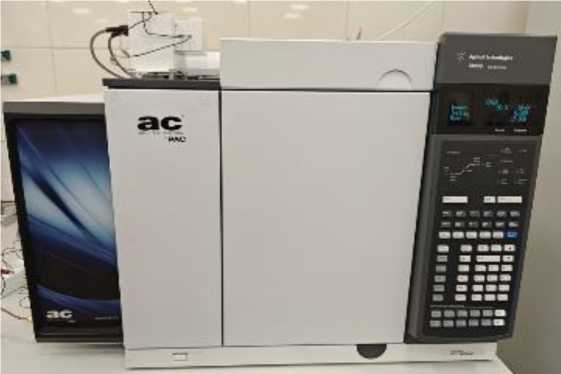

Рисунок 8 - Общий вид хроматографа газового CCG, сер. № CN20293019
Рисунок 9 - Общий вид хроматографа газового CCG, сер. № CN20303002
Корпус хроматографов изготовлен из металла и пластика. Разные части хроматографа окрашены в серый, черный, синий и серо-коричневый цвета.
Пломбирование хроматографов не предусмотрено.
Нанесение знака поверки на хроматографы не предусмотрено.
Ограничение доступа к настройке (регулировке) средства измерений осуществляется в программном обеспечении.
Каждый экземпляр хроматографа имеет серийный номер, состоящий из букв латинского алфавита и арабских цифр, который нанесен методом лазерной печати на маркировочную табличку в виде ламинированной этикетки, закрепленной методом наклейки на боковой стенке корпуса хроматографа или внутри корпуса хроматографа под крышкой. Место нанесения серийного номера хроматографа приведено на рисунках 10-11.

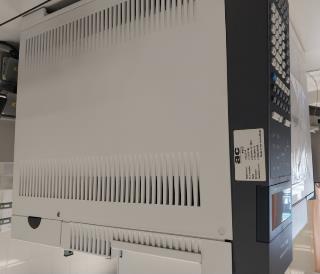

Рисунок 10 - Место нанесения серийного номера на боковой стенке корпуса хроматографа
Место нанесения серийного номера
Место нанесения серийного номера

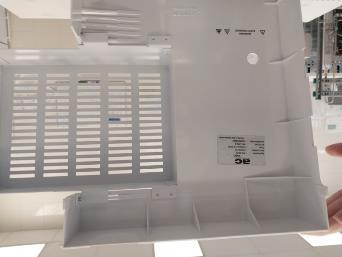

Рисунок 11 - Место нанесения серийного номера внутри корпуса хроматографа
Программное обеспечение
Все хроматографы оснащены встроенным и автономным программным обеспечением (далее - ПО) OpenLab CDS ChemStation Edition. Хроматографы с серийными номерами CN20293019 и CN20303002 дополнительно оснащены сервисным ПО LDChroma для плазменно-эмиссионного детектора (ПЭД).
Встроенное ПО предназначено для сбора и передачи данных в автономное ПО и для задания параметров хроматографа с помощью панели управления и дисплея на корпусе хроматографа.
Сервисное ПО LDChroma используется однократно для первоначальной настройки ПЭД и установления оптимальных настроек детектора.
ПО OpenLab CDS ChemStation Edition является метрологически значимой частью ПО хроматографов, которое выполняет следующие функции:
- управление хроматографом;
- настройка режимов работы;
- получение и анализ хроматограмм;
- обработка и хранение результатов измерений;
- построение калибровочных (градуировочных) графиков;
- проведение диагностических проверок конструкционных блоков хроматографа.
Влияние ПО учтено при нормировании метрологических характеристик хроматографов.
Идентификационные данные ПО хроматографов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
OpenLab CDS ChemStation Edition1) |
LDChroma 2) | ||||
|
Идентификационные наименования установочных сервисов ПО |
Agilent OpenLab Intelligen t Reportin g |
Agilent OpenLAB CDS ChemStati on 35900 A/D Driver |
OpenLab CDS -Agilent GC Drivers |
Agilent OpenLab CDS ChemStati on LC аnd CE Drivers |
OpenLa b CDS -Agilent Micro GC Drivers |
- |
|
Номер версии (идентификационный номер) ПО |
5.0.0.352 |
2.3.54 |
3.3.65 |
3.2.23 |
2.1.3 |
3.3.66 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
|
1) Для всех экземпляров хроматографов 2) Только для хроматографов с серийными номерами: CN20293019 и CN20303002 | ||||||
Уровень защиты ПО хроматографов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики хроматографов, в зависимости от типа детектора/детекторов в составе хроматографа, приведены в таблице 3.
Таблица 3 - Метрологические характеристики хроматографов
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: ПЭД, А ПФД, А ХДС, В1) ХДС, А2) ГИПРД, А ДТП, В |
1-10-11 240-11 240-6 340-12 240-12 0,1-10-6 |
|
Предел детектирования (контрольное вещество), не более: ПЭД, г/с (неон) ПФД, г/с (сероводород) ПФД, г/с по сере (дифенилдисульфид в изооктане)3) ХДС, г/с (сероводород) ХДС, г/с по сере (дифенилдисульфид в изооктане)4) ГИПРД, млрд-1 (водород) ДТП, г/см3 (водород) ДТП, г/см3 (кислород) |
1,540-10 2,540-11 140-13 1,540-11 140-12 100 440-10 640-9 |
|
Предел допускаемого относительного СКО выходного сигнала при ручном дозировании пробы, % - по площади пиков ПЭД ПФД |
5,0 8,0 |
|
Наименование характеристики |
Значение |
|
ХДС |
8,0 |
|
ГИПРД |
6,0 |
|
ДТП |
4,0 |
|
- по высоте пиков | |
|
пэд |
5,0 |
|
ПФД |
6,0 |
|
ХДС |
6,0 |
|
ГИПРД |
5,0 |
|
ДТП |
4,0 |
|
- по времени удерживания | |
|
пэд |
0,5 |
|
ПФД |
0,5 |
|
ХДС |
0,5 |
|
ГИПРД |
0,5 |
|
ДТП |
0,7 |
|
Пределы допускаемого относительного изменения выходного | |
|
сигнала за 4 ч непрерывной работы при ручном дозировании | |
|
пробы, % | |
|
- по площади пика | |
|
ПЭД |
±10 |
|
ПФД |
±12 |
|
ХДС |
±12 |
|
ГИПРД |
±10 |
|
ДТП |
±5,0 |
|
1) Для хроматографа с ХДС с серийным номером CN20293026. | |
|
2) Для хроматографа с ХДС с серийным номером CN20293003. | |
|
3) Для хроматографов с ПФД с жидким вводом пробы с |
серийными номерами: |
|
CN20293028, CN20293029, CN20293030. | |
|
4) Для хроматографа с ХДС с жидким вводом пробы с серийным номером CN20293003. | |
Основные технические характеристики хроматографов приведены в таблице 4.
Таблица 4 - Технические характеристики хроматографов
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
740x730x800 |
|
Масса, кг, не более |
75 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +20 до +27 70 от 84 до 106 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый |
CCG1) |
1 шт. |
|
Программное обеспечение на электронном носителе (USB-накопитель или компакт-диск) |
OpenLab CDS ChemStation Edition2) и LDChroma3) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) Модификация хроматографа указана на маркировочной табличке. 2) Для всех экземпляров хроматографов. 3) Поставляется только для хроматографов с серийными номерами: CN20293019 и CN20303002. | ||
Сведения о методах измерений
приведены в разделе 6 «Использование по назначению» документа «Хроматограф газовый CCG. Руководство по эксплуатации».
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация изготовителя AC Analytical Controls BV (PAC L.P.), Королевство Нидерландов.
