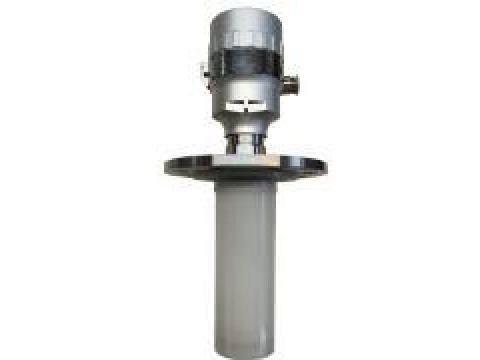

Преобразователи уровня радиоволновые бесконтактные ТЭК-РБУ
| Номер в ГРСИ РФ: | 96886-25 |
|---|---|
| Производитель / заявитель: | Инвард-TS, г. Рязань |
Преобразователи уровня радиоволновые бесконтактные ТЭК-РБУ (далее - преобразователи) предназначены для бесконтактных непрерывных измерений уровня жидких, вязких и сыпучих сред и преобразования измеренных значений в аналоговый или цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96886-25 | ||||||||||||
| Действует | по 17.11.2030 | ||||||||||||
| Наименование | Преобразователи уровня радиоволновые бесконтактные | ||||||||||||
| Модель | ТЭК-РБУ | ||||||||||||
| Модификации |
ТЭК-РБУ-Х1-Х2-Х3-Х4-Х5, где: Х1 – исполнение преобразователя в зависимости от давления и температуры измеряемой среды (в соответствии с внутренней нормативной документацией изготовителя); X2 – максимальное значение диапазона измерений; Х3 – пределы допускаемой абсолютной погрешности измерений (± 3,0; ± 3,5; ± 5,0 или ± 10,0 мм); Х4 – по виду выходного сигнала, где: АЦ – с выходным сигналом в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом при номинальном значении напряжения, изменяющейся пропорционально измеренной или вычисленной величине, установленной потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART; А2Ц – с двумя выходными сигналами в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом при номинальном значении напряжения, изменяющейся пропорционально измеренным или вычисленным величинам, установленным потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART; РА – с цифровым выходным сигналом по стандарту IEC 61158-2 с протоколом информационного обмена Profibus PA; ЦС - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU; ЦС/А – с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU с дополнительным выходным сигналом в виде силы постоянного тока от 4 до 20 мА. Х5 – иные знаки и символы, не влияющие на метрологические характеристики преобразователя. На испытания представлены: ТЭК-РБУ-2516-10-10-АЦ-НТ/1½′′-О-Р-И-О ТЭК-РБУ-1610-30-3 -ЦС/А-ФС/50/16-ПП-ЛУ-И-О ТЭК-РБУ-1606-5-3,5-РА-НТ/1½′′ -ПП-ЦШ-И-О |
||||||||||||
| Приказы |
№2468 от
17.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 163051eb-dd41-d439-d643-34bb4cfaf3a3 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Инвард», РОССИЯ, 390000, Рязанская обл., г. Рязань, улица Маяковского, дом 1а, помещ. 51
Поверка
| Методика поверки / информация о поверке |
РТ-МП-802-208-2025 Государственная система обеспечения единства измерений Преобразователи уровня радиоволновые бесконтактные ТЭК-РБУ Методика поверки
(с 17.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
Для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
Для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм
3 года
Для уровнемеров, работающих при избыточном давлении (кроме работающих с сжиженными газами)
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96886-25: Описание типа
2025-96886-25.pdf
|
Скачать | 194.3 КБ | |
|
96886-25: Методика поверки
РТ-МП-802-208-2025
2025-mp96886-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Преобразователи уровня радиоволновые бесконтактные ТЭК-РБУ
(далее - преобразователи) предназначены для бесконтактных непрерывных измерений уровня жидких, вязких и сыпучих сред и преобразования измеренных значений в аналоговый или цифровой выходной сигнал.
Описание
Принцип действия преобразователя основан на методе радиолокации непрерывного излучения с частотной модуляцией. Преобразователь непрерывно излучает частотно-модулированный высокочастотный сигнал в направлении поверхности измеряемой среды и принимает отраженный от неё сигнал в пределах диаграммы направленности антенной системы. Измеряемым параметром для определения расстояния является разность частот излучаемого и принятого сигнала, отраженного от поверхности измеряемой среды. Вычисление уровня измеряемой среды производится в блоке электронном через измеренное расстояние.
Преобразователи в общем случае состоят из блока электронного, приемо-передатчика, узла уплотнения, совмещенного с присоединительным элементом и направленной антенны. Составные части преобразователя конструктивно объединены.
Присоединительный элемент, совмещенный с узлом уплотнения, представляет собой проходной изолятор, отделяющий блок электронный от измеряемой среды, находящейся под давлением.
В зависимости от условий эксплуатации предусмотрены модификации преобразователей, отличающиеся исполнением по диапазону рабочих температур измеряемой среды, метрологическим характеристикам, виду выходного сигнала, по способу присоединения.
Условное обозначение преобразователя:
Преобразователь уровня ТЭК-РБУ-Х1-Х2-Х3-Х4-Х5.
Х1 - исполнение преобразователя в зависимости от давления и температуры измеряемой среды (в соответствии с внутренней нормативной документацией изготовителя);
X2 - максимальное значение диапазона измерений;
Х3 - пределы допускаемой абсолютной погрешности измерений (± 3,0; ± 3,5; ± 5,0 или ± 10,0 мм);
Х4 - по виду выходного сигнала;
Х5 - иные знаки и символы, не влияющие на метрологические характеристики преобразователя.
В зависимости от вида выходного сигнала преобразователи имеют исполнения:
- АЦ - с выходным сигналом в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом при номинальном значении напряжения, изменяющейся пропорционально измеренной или вычисленной величине, установленной потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
- А2Ц - с двумя выходными сигналами в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом при номинальном значении напряжения, изменяющейся пропорционально измеренным или вычисленным величинам, установленным потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
- РА - с цифровым выходным сигналом по стандарту IEC 61158-2 с протоколом информационного обмена Profibus PA;
- ЦС - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU
- ЦС/А - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU с дополнительным выходным сигналом в виде силы постоянного тока от 4 до 20 мА.
В качестве величины, формирующей выходные сигналы, потребителем могут быть выбраны уровень измеряемой среды, расстояние до уровня измеряемой среды, значение объема в резервуаре, вычисленное по измеренному значению уровня и введенной потребителем градуировочной таблице.
В зависимости от настроек преобразователя на ЖК- индикаторе могут выводиться следующие параметры: уровень измеряемой среды, вычисленный объём измеряемой среды, процентное заполнение объёма резервуара, выходной сигнал в виде силы постоянного тока в диапазоне от 4 до 20 мА, пропорционально изменяющийся в соответствии с изменением измеряемого уровня.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на корпус преобразователя или на маркировочную табличку, прикрепляемую к корпусу преобразователя винтами или заклепками. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование посредством нанесения пломбы на винты корпуса внутреннего электронного блока. Места нанесения пломб указаны на рисунке 2.
Общий вид преобразователей представлен на рисунке 3.

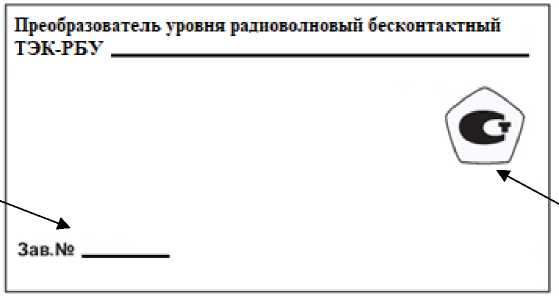

Место указания заводского номера средства измерений
Рисунок 1 - Общий вид (схема) маркировочной таблички
Место нанесения знака утверждения типа

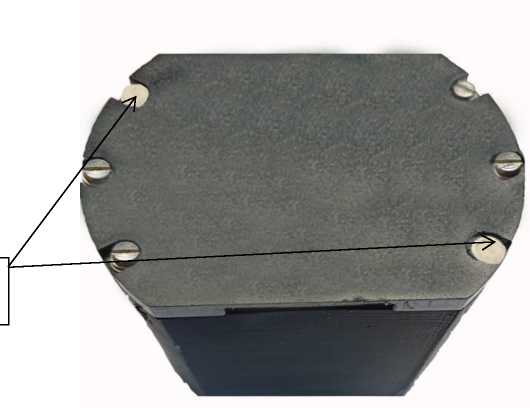

Места нанесения пломб
Рисунок 2 - Схема мест нанесения пломб на корпус внутреннего электронного блока

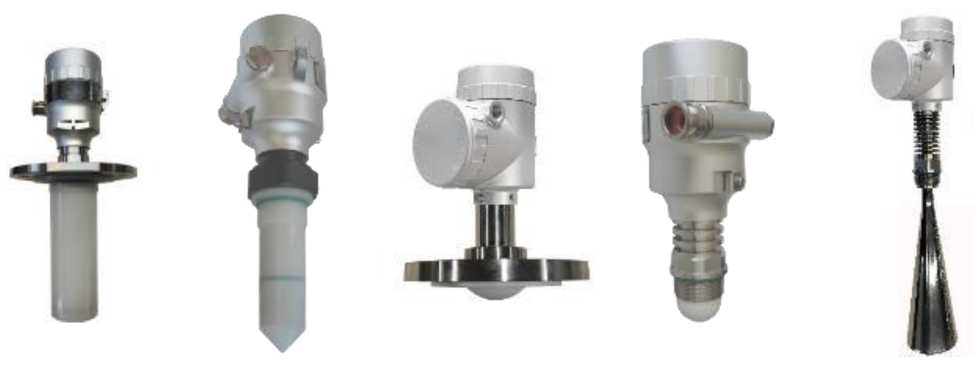

Рисунок 3 - Общий вид преобразователей с антеннами разных исполнений (слева направо: цилиндрическая узконаправленная, цилиндрическая широконаправленная, линзовая узконаправленная, линзовая, рупорная).
Программное обеспечение
Преобразователи имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. Преобразователи поддерживают работу с программным обеспечением (далее - ПО) «RBU конфигуратор», устанавливаемым на внешний персональный компьютер, и предназначенным для конфигурирования преобразователей на объекте эксплуатации. ПО «RBU конфигуратор» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть МПО.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные МПО приведены в таблице 1.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
МПО |
|
Номер версии (идентификационный номер) |
не ниже 1.2.ХХ.ХХ* |
|
Цифровой идентификатор |
- |
|
*ХХ.ХХ - метрологически незначимая часть, где Х = 0 - 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня 1), мм |
от 0 до 30000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня 2), мм |
± 3,0; ± 3,5; ± 5,0; ± 10,0 |
|
Пределы допускаемой приведенной к диапазону изменений выходного аналогового сигнала погрешности преобразования измеренного значения уровня в выходной аналоговый сигнал, % |
± 0,15 |
|
1) Указан максимальный диапазон измерений. Фактический диапазон измерений указывается в паспорте 2) Фактическое значение указывается в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание, В |
•эд+12 24-10 |
|
Потребляемая электрическая мощность, Вт, не более: - для выходных сигналов АЦ, А2Ц, РА - для выходных сигналов ЦС, ЦС/А |
0,7 1,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды1), °С |
от - 60 до + 85 |
|
- температура измеряемой среды, °С |
от - 196 до + 250 |
|
- максимальное рабочее давление измеряемой среды2), МПа, не более |
16,0 |
|
Степень защиты корпуса преобразователей по ГОСТ 14254-2015 |
IP66/IP67 |
|
Габаритные размеры БЭ, (ДлинахШиринахВысота), мм, не более |
400x400x1500 |
|
Масса БЭ, кг, не более |
2 |
|
1) ЖК-индикатор функционирует при температуре от минус 30 до плюс 50 °С. При температурах вне данного диапазона для считывания результата измерений используется выходной токовый сигнал, либо выходной цифровой сигнал. 2) Указаны максимальные значения. Фактические значения параметров измеряемой среды указаны в паспорте | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа преобразователей (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч |
150 000 |
Знак утверждения типа
наносится методом лазерной гравировки на корпус преобразователя или на маркировочную табличку, прикрепляемую к корпусу преобразователя.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь уровня радиоволновый бесконтактный 1) |
ТЭК-РБУ |
1 шт. |
|
Комплект кабелей для подключения |
- |
По заказу |
|
Паспорт |
ГРВТ.407629.011 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГРВТ.407629.011 РЭ |
1 экз. на 50 преобразователей |
|
Комплект разрешительной документации 2) |
- | |
|
Одиночный комплект ЗИП 3) |
В соответствии с заказом | |
|
1) Исполнение определяется договором поставки 2) Поставляется по заказу в соответствии с условиями договора поставки или ГОСТ Р 50.06.01-2017 3) Необходимость поставки и состав оговаривается при заказе | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Преобразователи уровня радиоволновые бесконтактные ТЭК-РБУ. Руководство по эксплуатации ГРВТ.407629.011 РЭ».
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3459 от 30.12.2019 г.;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии №2091 от 01.10.2018 г.;
ГРВТ.407629.011 ТУ Преобразователи уровня радиоволновые бесконтактные ТЭК-РБУ. Технические условия.
