Усилители сигнала УСИД
| Номер в ГРСИ РФ: | 96904-25 |
|---|---|
| Производитель / заявитель: | ЗАО "Конвед-6 ЛИИ", г.Жуковский |
Усилители сигнала УСИД (далее - УСИД) предназначены для усиления аналоговых сигналов постоянного напряжения от индукционного датчика.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96904-25 | |||||||||
| Действует | по 24.11.2030 | |||||||||
| Наименование | Усилители сигнала | |||||||||
| Модель | УСИД | |||||||||
| Модификации |
УСИД-1Д УСИД-2Д |
|||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 40b65c39-5cd9-0908-ef76-915623e0bcc4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Конвед-6 ЛИИ», РОССИЯ, 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1
Поверка
| Методика поверки / информация о поверке |
МП 3.34.043-2025 Государственная система обеспечения единства измерений Усилители сигнала УСИД Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96904-25: Описание типа
2025-96904-25.pdf
|
Скачать | 106.4 КБ | |
|
96904-25: Методика поверки
МП 3.34.043-2025
2025-mp96904-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Усилители сигнала УСИД (далее - УСИД) предназначены для усиления аналоговых сигналов постоянного напряжения от индукционного датчика.
Описание
К настоящему типу средств измерений относятся усилители сигнала УСИД-1Д и УСИД-2Д, которые отличаются друг от друга количеством измерительных каналов. Каждый УСИД принимает входной аналоговый сигнал и усиливает его в 100 раз в диапазоне от -80 мВ до +80мВ.

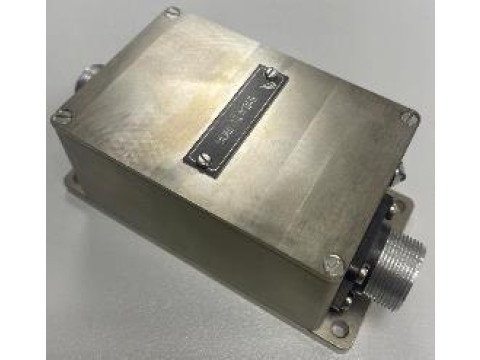

Рисунок 1 - Общий вид УСИД-1Д
Место нанесения заводского номера

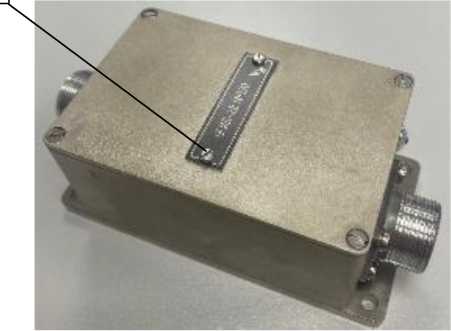

Рисунок 2 - Общий вид УСИД-2Д
Пломбировка УСИД не предусмотрена.
Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая крепится непосредственно на УСИД.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Технические характеристики
Таблица 1 - Основные метрологические характеристики__________________________________
|
Наименование характеристики |
Значение | |
|
УСИД-1Д |
УСИД-2Д | |
|
Количество измерительных каналов, шт |
1 |
2 |
|
Диапазон измерений электрических напряжений, мВ |
от -80 до+80 | |
|
Коэффициент усиления входного сигнала, % |
100 | |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,2(у от ВП)1) | |
|
Пределы допускаемой дополнительной приведенной погрешности, % |
±0,3 (y от ВП)2) | |
|
1) y от ВП - приведенная к верхнему пределу диапазона измерений погрешность (в нормальных условиях эксплуатации средства измерений). 2) y от ВП - приведенная к верхнему пределу диапазона измерений, дополнительная погрешность, вызванная использованием средства измерений в рабочих условиях эксплуатации (в отличии от нормальных от +15 до +35 °С включ.), в диапазоне температуры окружающего воздуха от -50 до +60 °С. | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
УСИД-1Д УСИД-2Д | |
|
Напряжение питания постоянного тока, В |
от 24 до 29,4 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
116 56 47 |
|
Нормальные условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, мм рт.ст. |
от 720 до 780 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -50 до +60 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, мм рт.ст. |
от 720 до 780 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Усилители сигнала УСИД-1Д |
КМНТ.468741.001 |
1 |
|
Паспорт |
КМНТ.468741.001 ПС |
1 |
|
Усилители сигнала УСИД-2Д |
КМНТ.468741.005 |
1 |
|
Паспорт |
КМНТ.468741.005 ПС |
1 |
|
Руководство по эксплуатации |
КМНТ.468741.001 РЭ |
1 |
Сведения о методах измерений
приведены в пунктах 1.5 «Устройство и работа УСИД» документа «Усилители сигнала УСИД.
Руководство по эксплуатации КМНТ.468741.001 РЭ».
Нормативные документы
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
«Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы. Приказ Росстандарта от 28 июля 2023 г. № 1520»;
КМНТ.468741.001 ТУ. Усилители сигнала УСИД. Технические условия.
