Описание типа
Назначение
Комплексы измерительные параметров активных и пассивных электронных компонентов ДМТ-2200 (далее - комплексы) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Описание
Принцип действия комплексов основан на одновременном воспроизведении и измерении аналоговых электрических сигналов в заданных пределах, с последующей обработкой результатов измерений с целью определения параметров активных и пассивных электронных компонентов с одновременным построением семейства характеристик и математической обработкой полученных результатов с помощью управляющей персональной электронно-вычислительной машины (далее - ПЭВМ).
Комплексы обеспечивают в автоматизированном режиме:
- получение семейства вольтамперных характеристик диодов, биполярных и полевых транзисторов;
- алгоритмическое определение параметров производных от вольтамперных характеристик, таких как статический коэффициент передачи тока для биполярных транзисторов, крутизна для полевых транзисторов, параметры режима насыщения транзисторов, М-характеристики p-n переходов;
- определение основных параметров диодов, биполярных и полевых транзисторов в различных режимах работы;
- отбраковку (с возможностью задания параметров отбраковки) пассивных и активных комплектующих;
- определение параметров активных и пассивных двухполюсников и четырехполюсников с максимальными воздействиями импульсного тока до 30 А (модификация ДМТ-2200-030), до 60 А (модификация ДМТ-2200-060), до 90 А (модификация ДМТ-2200-090), или постоянного напряжения до 2000 В;
- определение нагрузочных характеристик активных и пассивных двухполюсников и четырехполюсников с выходными импульсными токами до 30 А (модификация ДМТ-2200-030), до 60 А (модификация ДМТ-2200-060), до 90 А (модификация ДМТ-2200-090), или до 300 В в импульсном режиме.
Конструктивно комплексы выполнены в металлическом корпусе и состоят из каналов воспроизведений/измерений сигналов, устройства контактирующего переходного, комплекта контактирующих устройств для установки испытуемых элементов радиоэлектронной аппаратуры (далее - РЭА) и управляющей ПЭВМ.
Комплексы выпускаются в модификациях ДМТ-2200-030, ДМТ-2200-060, ДМТ-2200-090, отличающихся диапазонами воспроизведений/измерений силы постоянного тока.
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид комплексов с указанием места нанесения маркировочной таблички представлен на рисунке 1. Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на комплексы не предусмотрено. Пломбирование мест настройки (регулировки) комплексов не предусмотрено.

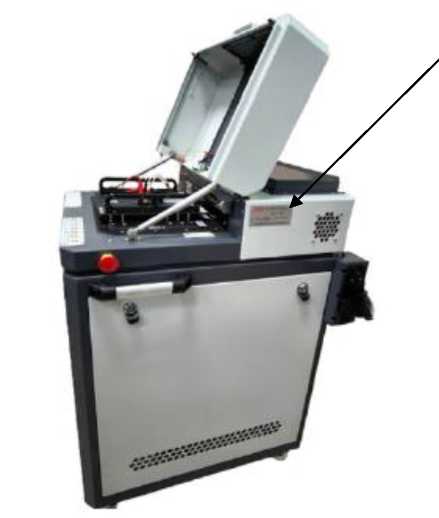

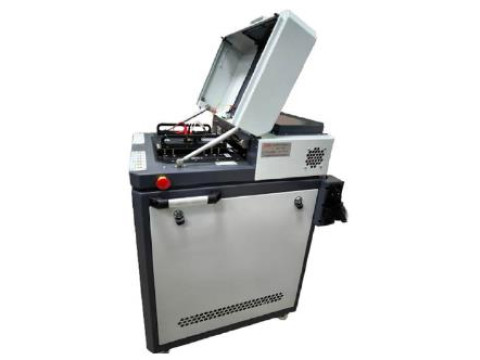

Рисунок 1 - Общий вид комплексов с указанием места нанесения маркировочной таблички
Место нанесения маркировочной таблички
Место нанесения знака утверждения типа
Место нанесения заводского номера

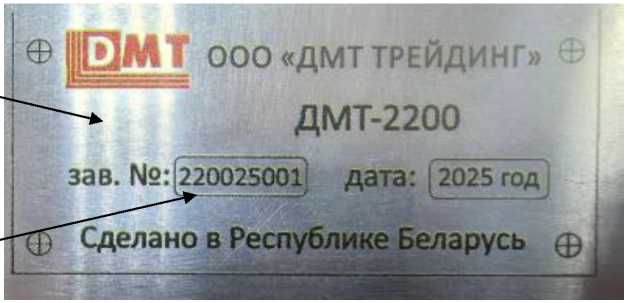

Рисунок 2 - Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) комплекса является специализированным и предустановленным.
ПО разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики комплекса нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО комплекса приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
DMT 2200 |
|
Номер версии (идентификационный номер ПО) |
vl.O.x.x |
|
Цифровой идентификатор ПО |
- |
|
Примечание - x.x - номер версии метрологически незначимой части ПО, «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Диапазон воспроизведений/измерений |
Дискретност ь |
Пределы допускаемой абсолютной погрешности воспроизведений/измерений |
|
Канал высоковольтного источника-измерителя | |||
|
Напряжение постоянного тока (положительной и отрицательной полярности) |
от 0 до 100 В включ. |
10 мВ |
±(0,003 -|U| + 0,04) В |
|
св. 100 до 600 В включ. |
60 мВ |
±(0,003 -|U| + 0,6) В | |
|
св. 600 до 1000 В включ. |
100 мВ |
±(0,003 -|u| + 0,3) В | |
|
св. 1000 до 1500 В включ. |
150 мВ |
±(0,01 -|U| + 0,4) В | |
|
св. 1500 до 2000 В включ. |
200 мВ |
±(0,01-|и| + 0,6) В | |
|
Сила постоянного тока (положительной и отрицательной полярности) |
от 0 до 1 мкА включ. |
100 пА |
±(0,002-|I| + 0,005) мкА |
|
св. 1 до 10 мкА включ. |
1 нА |
±(0,002-|l| + 0,005) мкА | |
|
св. 10 до 100 мкА включ. |
10 нА |
±(0,002 -|I| + 0,05) мкА | |
|
св. 0,1 до 1,0 мА включ. |
100 нА |
±(0,001-|I| + 0,0003) мА | |
|
св. 1 до 100 мА включ. |
10 мкА |
±(0,001-|I| + 0,01) мА | |
|
Канал четырехквадрантного источника-измерителя импульсного тока высокой мощности | |||
|
Напряжение постоянного тока (положительной и отрицательной полярности) |
от 0 до 300 мВ включ. |
30 мкВ |
±(0,001-|U| + 0,3) мВ |
|
св. 0,3 до 3,0 В включ. |
300 мкВ |
±(0,001-|U| + 0,002) В | |
|
св. 3 до 30 В включ. |
3 мВ |
±(0,001-|и| + 0,005) В | |
|
св. 30 до 100 В включ. |
10 мВ |
±(0,002-|U| + 0,02) В | |
|
св. 100 до 300 В включ. |
30 мВ |
±(0,002-|и| + 0,06) В | |
|
Сила постоянного тока (положительной и отрицательной полярности) |
от 0 до 10 нА включ. |
2 пА |
±(0,002-|I| + 0,6) нА |
|
св.10 до 100 нА включ. |
10 пА |
±(0,002-|I| + 1) нА | |
|
св.0,1 до 1,0 мкА включ. |
100 пА |
±(0,001-|I| + 0,002) мкА | |
|
св.1 до 10 мкА включ. |
1 нА |
±(0,001-|I| + 0,01) мкА | |
|
св.10 до 100 мкА включ. |
10 нА |
±(0,001-|I| + 0,1) мкА | |
|
св.0,1 до 1,0 мА включ. |
100 нА |
±(0,001-|I| + 0,0005) мА | |
|
св. 1 до 10 мА включ. |
1 мкА |
±(0,001-|I| + 0,01) мА | |
|
св. 10 до 100 мА включ. |
10 мкА |
±(0,001-|l| + 0,02) мА | |
|
св. 0,1 до 1,0 А включ. |
100 мкА |
±(0,001JI| + 0,002) А | |
Продолжение таблицы 2
|
Наименование характеристики |
Диапазон воспроизведений/измерений |
Дискретност ь |
Пределы допускаемой абсолютной погрешности воспроизведений/измерений |
|
св. 1 до 4 А включ. |
400 мкА |
±(0,002-|I| + 0,008) А | |
|
св. 4 до 30 А включ. |
1 мА |
±(0,02-|I| + 0,03) А | |
|
св. 30 до 60 А включ.* |
6 мА |
±(0,02-|I| + 0,1) А | |
|
св. 60 до 90 А включ.** |
9 мА |
±(0,02-|l| + 0,1) А | |
|
Каналы четырехквадрантного источника-измерителя импульсного тока | |||
|
Напряжение постоянного тока (положительной и отрицательной полярности) |
от 0 до 300 мВ включ. |
30 мкВ |
±(0,00Г|и| + 0,3) мВ |
|
св. 0,3 до 3,0 В включ. |
300 мкВ |
±(0,001JU| + 0,003) В | |
|
св. 3 до 30 В включ. |
3 мВ |
±(0,001Ju| + 0,003) В | |
|
св. 30 до 100 В включ. |
10 мВ |
±(0,00Г|и| + 0,01) В | |
|
св. 100 до 300 В включ. |
30 мВ |
±(0,001Ju| + 0,03) В | |
|
Сила постоянного тока (положительной и отрицательной полярности) |
от 0 до 10 нА включ. |
1 пА |
±(0,001JI| + 0,6) нА |
|
св.10 до 100 нА включ. |
10 пА |
±(0,001JI| + 1) нА | |
|
св. 0,1 до 1,0 мкА включ. |
100 пА |
±(0,00Г|1| + 0,003) мкА | |
|
св. 1 до 10 мкА включ. |
1 нА |
±(0,001Ji| + 0,005) мкА | |
|
св. 10 до 100 мкА включ. |
10 нА |
±(0,001JI| + 0,05) мкА | |
|
св. 0,1 до 1,0 мА включ. |
100 нА |
±(0,001JI| + 0,0003) А | |
|
св. 1 до 10 мА включ. |
1 мкА |
±(0,00Г|1| + 0,005) мА | |
|
св. 10 до 100 мА включ. |
10 мкА |
±(0,001JI| + 0,02) мА | |
|
св. 0,1 до 4,0 А включ. |
100 мкА |
±(0,00Г|1| + 0,002) А | |
|
св. 4 до 30 А включ. |
1 мА |
±(0,02-|!| + 0,03) А | |
|
Примечания: U - воспроизведенное/измеренное значение напряжения постоянного тока; I - воспроизведенное/измеренное значение силы постоянного тока; * - для модификаций ДМТ-2200-060, ДМТ-2200-090; * * - для модификации ДМТ-2200-090. | |||
Таблица 3 - Технические характеристики в импульсном режиме
|
Максимальный ток |
Длительность импульса |
|
Канал четырехквадрантного источника-измерителя импульсного тока высокой мощности | |
|
100 мА при 300 В |
постоянный |
|
1 А при 30 В |
постоянный |
|
4 А при 10 В |
постоянный |
|
200 мА при 300 В |
20 мс |
|
200 мА при 100 В |
100 мс |
|
1 А при 300 В |
100 мс |
|
2 А при 300 В* |
10 мс |
|
2 А при 100 В |
100 мс |
|
3 А при 300 В** |
10 мс |
|
3 А при 100 В |
100 мс |
|
8 А при 300 В |
2 мс |
|
8 А при 30 В |
20 мс |
|
20 А при 30 В* |
5 мс |
|
20 А при 10 В |
20 мс |
|
30 А при 30 В** |
5 мс |
|
30 А при 10 В |
20 мс |
Продолжение таблицы 3
|
Максимальный ток |
Длительность импульса |
|
60 А при 10 В* |
2 мс |
|
90 А при 10 В** |
2 мс |
|
Канал четырехквадрантного источника-измерителя импульсного тока | |
|
100 мА при 300 В |
постоянный |
|
1 A при 30 В |
постоянный |
|
4 A при 10 В |
постоянный |
|
200 мА при 300 В |
20 мс |
|
200 мА при 100 В |
100 мс |
|
1 A при 300 В |
10 мс |
|
1 A при 100 В |
100 мс |
|
4 A при 100 В |
10 мс |
|
4 A при 30 В |
20 мс |
|
10 A при 30 В |
5 мс |
|
10 A при 10 В |
20 мс |
|
30 A при 10 В |
2 мс |
|
Примечания: * - для модификаций ДМТ-2200-060, ДМТ-2200-090; * * - для модификации ДМТ-2200-090. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220±22 50 |
|
Потребляемая мощность, Вт, не более |
3500 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
700х1500х800 |
|
Масса, кг, не более |
150 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 98 до 105 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
8000 |
Знак утверждения типа
наносится на титульный лист формуляра, руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный параметров активных и пассивных электронных компонентов |
ДМТ-2200 |
1 шт. |
|
Управляющая ПЭВМ |
_ |
1 шт. |
|
Комплект измерительных проводов и кабелей |
_ |
1 компл. |
|
Комплект кабелей питания и управления |
_ |
1 компл. |
|
Специальное программное обеспечение* |
_ |
1 шт. |
|
Специальное контактирующее устройство для проведения поверки |
2200-СКУ-ПВС1 |
1 шт. |
|
Набор контактирующих устройств:** - Модуль устройства контактирующего; - Модуль устройства контактирующего; - Модуль устройства контактирующего; - Модуль устройства контактирующего; - Модуль устройства контактирующего; - Модуль устройства контактирующего |
2200-КУ-КТ-28В-В1 2200-КУ-КТ-46-П1 2200-КУ-КД-23-П1 2200-КУ-КД-23-В1 2200-КУ-КТ-43С-ВП1 2200-КУ-КТ-43С-ПС1 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Формуляр |
ТИВН 2200.00.000 ФО |
1 экз. |
|
Руководство по эксплуатации |
ТИВН 2200.00.000 РЭ |
1 экз. |
|
*Предустановлено. Дополнительно поставляется на флеш-диске. **Поставляется по дополнительному согласованию. | ||
