Системы измерительные мобильные Террафикс
| Номер в ГРСИ РФ: | 96909-25 |
|---|---|
| Производитель / заявитель: | ООО «Террафикс», г. Москва |
Системы измерительные мобильные Террафикс (далее - системы) предназначены для измерений планово-высотного положения объектов и геометрических размеров окружающих объектов по полученным в процессе движения облакам точек из данных лазерных дальномерных измерений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96909-25 | |||||||||
| Действует | по 24.11.2030 | |||||||||
| Наименование | Системы измерительные мобильные | |||||||||
| Модель | Террафикс | |||||||||
| Модификации |
MСР-1500 MСР-1500+ |
|||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 07879ec4-54b2-8488-22fd-4c37892ab5f9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Террафикс», РОССИЯ, 121205, г. Москва, вн.тер.г. муниципальный округ Можайский, тер инновационного центра Сколково, ул. Нобеля, д. 7
Поверка
| Методика поверки / информация о поверке |
МП-27/018-2025 Государственная система обеспечения единства измерений Системы измерительные мобильные Террафикс Методика поверки.
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96909-25: Описание типа
2025-96909-25.pdf
|
Скачать | 203.9 КБ | |
|
96909-25: Методика поверки
МП-27/018-2025
2025-mp96909-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы измерительные мобильные Террафикс (далее - системы) предназначены для измерений планово-высотного положения объектов и геометрических размеров окружающих объектов по полученным в процессе движения облакам точек из данных лазерных дальномерных измерений.
Описание
Принцип работы систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трехмерные координаты в заданной системе. Между любыми из определенных точек или построенных на их основании поверхностей, можно провести геометрические измерения.
Система состоит из системы измерений, монтажного кронштейна и системы управления, в которую входят блок управления питанием и планшетный компьютер.
Для установки на носитель предусмотрен специальный кронштейн с быстроразъёмным соединением. Измерения допускается производить, установив систему на наземные носители различных типов.
Электропитание системы осуществляется от внешнего источника питания.
Управление системой осуществляется с помощью программного обеспечения, устанавливаемого на планшетный компьютер, входящий в состав системы измерений.
К средствам измерений данного типа относятся системы измерительные мобильные Террафикс модификации МСР-1500, МСР-1500+, отличающиеся между собой скоростью сканирования.
В процессе эксплуатации системы не предусматривают внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпусов составных частей системы не предусмотрено. Ограничение несанкционированного доступа к узлам системы обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид систем приведен на рисунках 1 и 2.
Заводской номер в формате десятизначного буквенно-цифрового номера, наносится на маркировочную наклейку, расположенную на боковой части корпуса и обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации средства измерений Места нанесения заводского номера и знака утверждения типа представлены на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

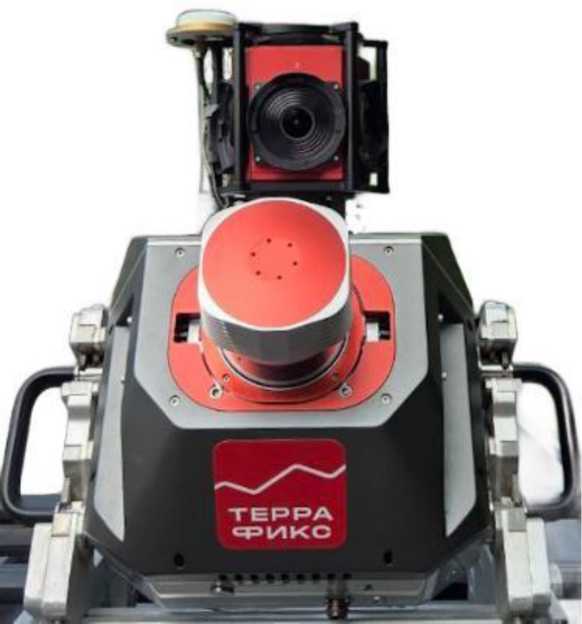

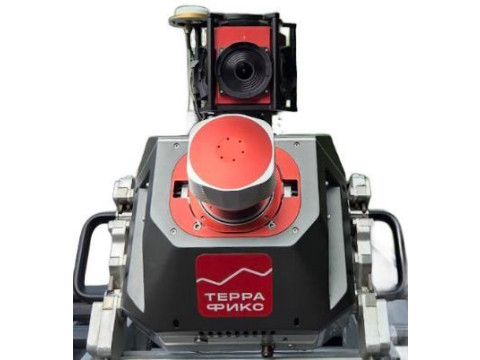

Рисунок 1 - Общий вид систем измерительных мобильных Террафикс модификация МСР-1500

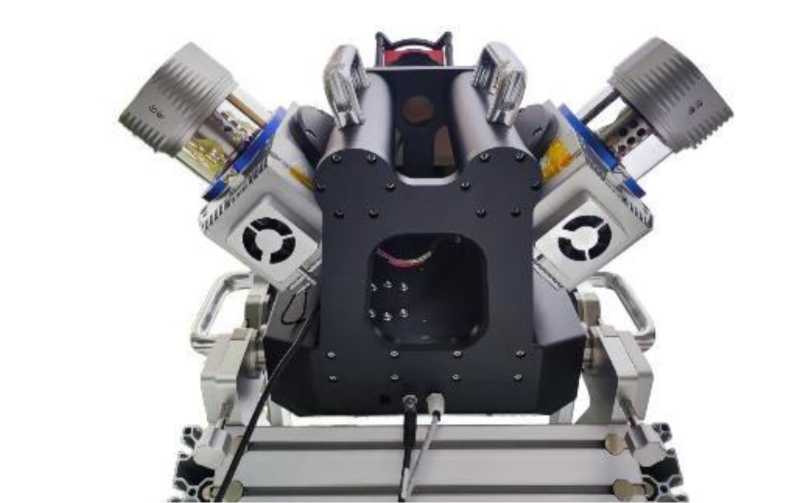

Рисунок 2 - Общий вид систем измерительных мобильных Террафикс модификация МСР-1500+

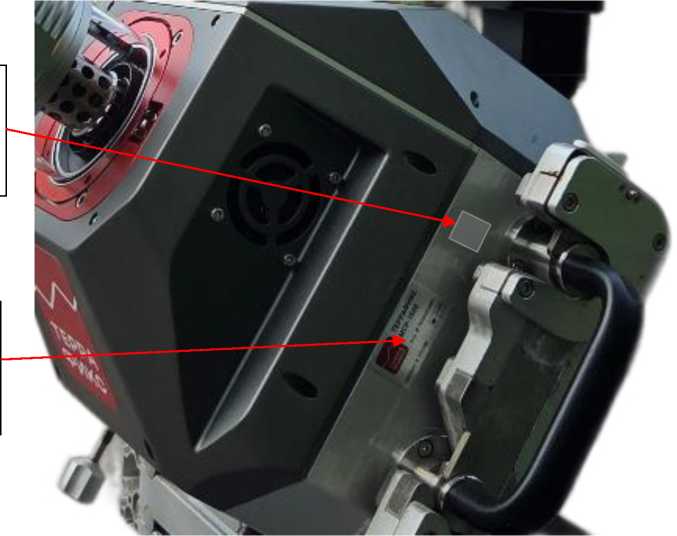

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) систем состоит из внутреннего и внешнего. Внутреннее ПО (микропрограммное обеспечение, далее - МПО), размещается в энергонезависимой части памяти систем, запись МПО осуществляется в процессе производства систем. Внесение изменений в МПО при эксплуатации системы функционально невозможно.
В комплектность систем включено внешнее ПО CtrlTablet устанавливаемое на планшетный компьютер под управлением операционной системы Windows (версия не ниже 7) и предназначенное для управления процессом сбора измерительной информации и ПО PrePointCloud, устанавливаемое на персональный компьютер под управлением операционной системы Windows (версия не ниже 7) и предназначенное для обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
CtrlTablet |
PrePointCloud |
|
Номер версии (идентификационный номер) ПО |
1.1.0 |
V2.1.2.240926 |
V3.2.6.250514 |
|
Цифровой идентификатор программного обеспечения |
- |
181B5C10CC B0791F76166 01C3A180074 |
75686D216A 1E6BECC7BD 94D3E64F248 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
MDA5 |
MDA5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений дальности1), м |
от 1,5 до 1550 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров окружающих объектов по полученным в процессе движения облакам точек, мм |
±5 |
|
Пределы допускаемой абсолютной погрешности определения планововысотного положения объектов в заданной системе координат по полученным в процессе движения облакам точек (из данных лазерных дальномерных измерений) при использовании дифференциального метода привязки траектории движения2), мм - в плане - по высоте |
±10 ±20 |
|
Примечания: 1) измерения на поверхность с отражательной способностью не менее 20%. 2) при удалении от базовой станции не более 10 км. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - система измерений - блок управления |
540 x 520 x 570 290 x 190 x 180 |
|
Угловое поле сканирования |
360° |
|
Масса, кг, не более: - система измерений - модификация МСР-1500 - модификация МСР-1500+ - блок управления |
18,0 19,0 4,0 |
|
Напряжение питания от источника постоянного тока, В |
24,0±2,4 |
|
Потребляемая мощность, Вт, не более |
120 |
|
Максимальная скорость сканирования, точек/с, не менее: - модификация МСР-1500 - модификация МСР-1500+ |
2000000 4000000 |
|
Диапазон скоростей движения транспортного средства при эксплуатации систем, км/ч |
от 5 до 110 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - влажность (без конденсации), %, не более |
от -20 до +50 80 |
|
Объем внутренней памяти, ТБ |
4 |
Знак утверждения типа
Наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус системы.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерения |
- |
1 компл. |
|
Монтажный кронштейн |
- |
1 шт. |
|
Система управления |
- |
1 компл. |
|
Комплект программного обеспечения (компакт-диск с ПО) |
- |
1 компл. |
|
Комплект эксплуатационной документации |
- |
1 компл. |
Сведения о методах измерений
приведены в главе «Измерение данных» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
НБФТ.401232.001 ТУ Системы измерительные мобильные Террафикс.
