Видеоэндоскопы измерительные FP-6020
| Номер в ГРСИ РФ: | 96910-25 |
|---|---|
| Производитель / заявитель: | Zhengzhou YKndt Enterprise Co., Ltd., КИТАЙ |
|
96910-25: Описание типа
2025-96910-25.pdf
|
Скачать | 129.8 КБ |
Видеоэндоскопы измерительные FP-6020 (далее - видеоэндоскопы) предназначены для бесконтактных измерений линейных размеров элементов различных деталей в плоскости изображения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96910-25 | |||||||||
| Наименование | Видеоэндоскопы измерительные | |||||||||
| Модель | FP-6020 | |||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8d49d465-4b28-2b06-a826-53fc49b41c52 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Zhengzhou YKndt Enterprise Co., Ltd., КИТАЙ, No.6, Wenhua Road in Jinshui District, Zhengzhou
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1145-203-2025 Государственная система обеспечения единства измерений. Видеоэндоскопы измерительные FP-6020 Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96910-25: Описание типа
2025-96910-25.pdf
|
Скачать | 129.8 КБ |
Описание типа
Назначение
Видеоэндоскопы измерительные FP-6020 (далее - видеоэндоскопы) предназначены для бесконтактных измерений линейных размеров элементов различных деталей в плоскости изображения.
Описание
Принцип действия видеоэндоскопов основан на измерении линейных размеров элементов детали по изображению, полученному со встроенного оптоэлектронного измерительного блока.
Видеоэндоскопы состоят из электронного блока и измерительного зонда с объективом. Видеоэндоскопы также комплектуются подставкой для электронного блока.
Нанесение знака поверки на видеоэндоскопы не предусмотрено. Серийные номера нанесены на таблички печатным методом, расположенные на задней стороне электронного блока и на рукоятке измерительного зонда, и имеют цифровое обозначение (рисунок 1).
Общий вид видеоэндоскопов представлен на рисунке 2.
Пломбировка видеоэндоскопов от несанкционированного доступа не предусмотрена.
К видеоэндоскопам, относящимся к данному типу средств измерений, относятся видеоэндоскопы измерительные FP-6020 (Сер. №№ 20240706001, 20240706002).

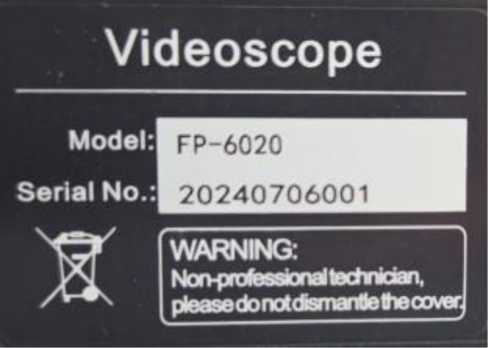

Рисунок 1- Внешний вид таблички

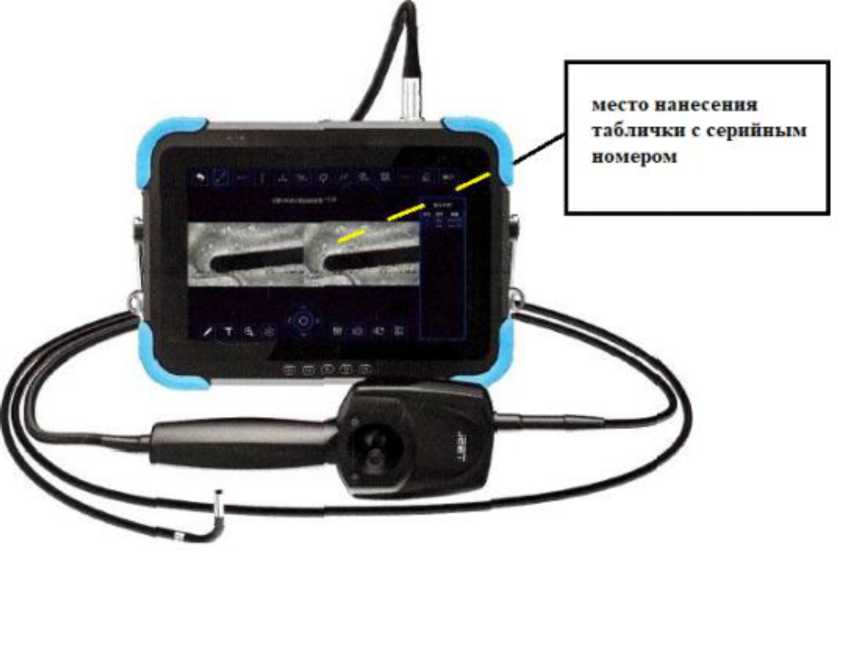

Рисунок 2 - общий вид видеоэндоскопов
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер видеоэндоскопа на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция видеоэндоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров в плоскости изображения, мм |
от 1 до 20 |
|
Пределы допустимой абсолютной погрешности измерений линейных размеров в плоскости изображения, мм |
±0,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
600 |
|
- ширина |
400 |
|
- высота |
300 |
|
Диаметр сменного зонда, мм |
6 |
|
Длина сменного зонда, м |
2 |
|
Масса, кг, не более |
20 |
|
Напряжение постоянного тока, В |
12 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Видеоэндоскоп измерительный |
FP-6020 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Транспортировочный кейс |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 3.11 «Измерение» Руководства по эксплуатации «Видеоэндоскопы измерительные FP-6020».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29.12.2018 г.
