Трансформаторы тока GAR3/3K
| Номер в ГРСИ РФ: | 96915-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Dr. Techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
Трансформаторы тока GAR3/3K (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы используются на генераторных и вспомогательных токопроводах электростанций, а так же на высоковольтных вводах силовых трансформаторов и выключателей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96915-25 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | GAR3/3K | |||||||||||||||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ce4cdc79-2424-14f4-00e0-637231b8d865 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Dr. techn. Josef Zelisko, Fabrik für Elektrotechnik und Maschinenbau Gesellschaft m.b.H., АВСТРИЯ, Beethovengasse 43-45, A-2340 Mödling
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1225-201/3-2025 Государственная система обеспечения единства измерений. Трансформаторы тока GAR3/3K Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96915-25: Описание типа
2025-96915-25.pdf
|
Скачать | 102.3 КБ | |
|
96915-25: Методика поверки
РТ-МП-1225-201/3-2025
2025-mp96915-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Трансформаторы тока GAR3/3K (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы используются на генераторных и вспомогательных токопроводах электростанций, а так же на высоковольтных вводах силовых трансформаторов и выключателей.
Описание
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы состоят из металлического корпуса со съемной пластиковой крышкой для клемм, замкнутого сердечника и вторичных обмоток.
Трансформаторы являются встроенными и не имеют собственной первичной обмотки. Первичной обмоткой трансформатора тока является проводник, проходящий через внутреннее окно трансформатора, по которому протекает измеряемый переменный ток, а ко вторичной подключаются измерительные приборы. Ток, протекающий во вторичной обмотке трансформатора, пропорционален току, протекающему в его первичной обмотке.
Трансформаторы имеют заводские номера 21/00615 001, 21/00615 002, 21/00615 003, 21/00616 001, 21/00616 002, 21/00616 003.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.
Нанесение знака поверки на трансформаторы не предусмотрено.

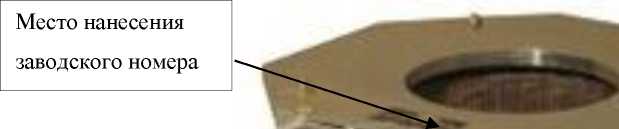

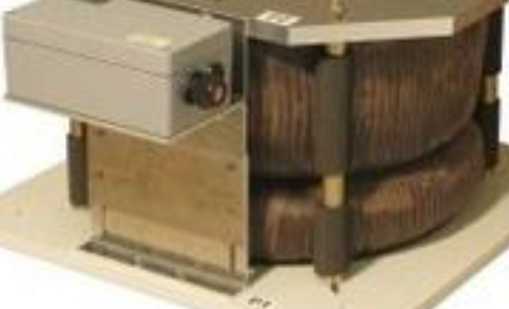

Общий вид трансформаторов и место нанесения заводского номера приведены на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов и место нанесения заводского номера
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный первичный ток, А |
11000 |
|
Номинальный вторичный ток, А |
1 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота, Гц |
50 |
|
Количество вторичных обмоток |
3 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015 - для измерений: - для защиты: |
0,2 5P |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А - для измерений: - для защиты: |
30 5 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений |
10 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
40 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
500 х 551 х 260 |
|
Масса, кг, не более |
68 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -50 до +50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
GAR3/3K |
6 |
|
Паспорт |
- |
6 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
