Гигрометры психрометрические ТЕМОКУБ ВИТ
| Номер в ГРСИ РФ: | 96917-25 |
|---|---|
| Категория: | Гигрометры |
| Производитель / заявитель: | ООО «ГК Тендеркуб», г. Люберцы |
Гигрометры психрометрические ТЕРМОКУБ ВИТ (далее - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96917-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 24.11.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Гигрометры психрометрические | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТЕМОКУБ ВИТ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ВИТ-1 ВИТ-2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d474b4a8-18cb-be59-3ed6-d2c29a13df54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ГК Тендеркуб», РОССИЯ, 140016, Московская область, г. Люберцы, ул. Дружбы (Зенино ЖК Самолёт мкр.), д. 1, к. 2, кв. 84
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1227-01-2025 Государственная система обеспечения единства измерений Гигрометры психрометрические ТЕРМОКУБ ВИТ Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96917-25: Описание типа
2025-96917-25.pdf
|
Скачать | 138.3 КБ | |
|
96917-25: Методика поверки
РТ-МП-1227-01-2025
2025-mp96917-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Гигрометры психрометрические ТЕРМОКУБ ВИТ (далее - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Описание
Конструктивно гигрометры выполнены в виде пластмассового корпуса, на лицевой стороне которого расположены два стеклянных термометра со шкалой - «сухой» и «увлажненный». В качестве термометрической жидкости у термометров используется органическая термометрическая жидкость, окрашенная в красный цвет. Справа от термометров на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации воздуха в диапазоне от 0,5 до 1,0 м/с. На тыльной стороне корпуса гигрометров расположен сменный пластиковый резервуар (питатель), необходимый для постоянного смачивания при помощи фитиля «увлажненного» термометра.
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы по ГОСТ Р 8.811-2012. Значение относительной влажности определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра, и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров гигрометра основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
К данному типу средства измерений относятся гигрометры исполнений ВИТ-1 и ВИТ-2. Исполнения отличаются диапазонами измерений температуры и относительной влажности и нормированием погрешностей.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на пластмассовый корпус гигрометра рукописным методом в месте, указанном на рисунке 1.
Общий вид гигрометров представлен на рисунке 1.

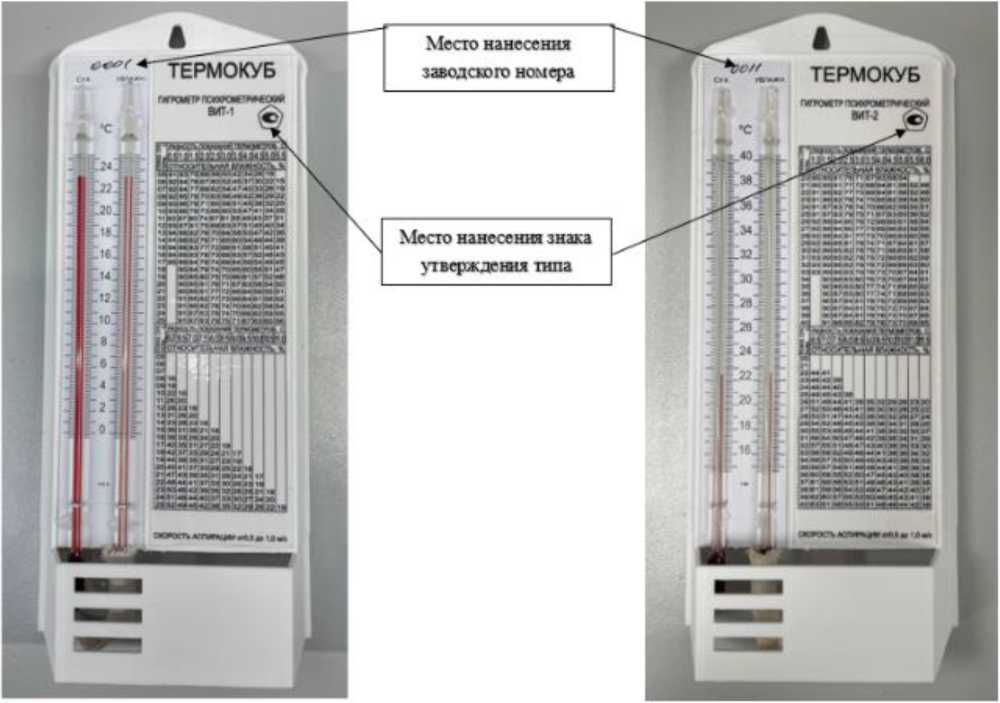

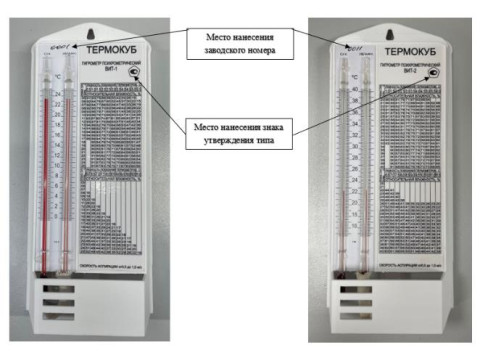

Рисунок 1 - Общий вид средства измерений: слева гигрометр исполнения ВИТ-1, справа - гигрометр исполнения ВИТ-2
Пломбирование гигрометров не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С -исполнение ВИТ-1 -исполнение ВИТ-2 |
от +0 до +25 от +15 до +40 |
|
Цена деления шкалы термометров гигрометра, °С |
0,2 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
|
Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды): - исполнение ВИТ-1 - от +5 °С до +25 °С - исполнение ВИТ-2 - от +20 °С до +23 °С включ. - св. +23 °С до +26 °С включ. - св. +26 °С до +40 °С |
от 20 до 90 от 54 до 90 от 40 до 90 от 20 до 90 |
П Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1,0 м/с (при температуре «сухого» термометра), % -исполнение ВИТ-1 - от +5 °С до +10 °С включ. |
±7 |
|
- св. +10 °С до +25 °С |
±6 |
|
- исполнение ВИТ-2 - от +20 °С до +30 °С включ. |
±6 |
|
- св. +30 °С до +40 °С |
±5 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
300 |
|
- ширина |
125 |
|
- высота |
50 |
|
Масса без резервуара (питателя), г, не более |
150 |
Знак утверждения типа
наносится на пластмассовый корпус гигрометра согласно рисунку 1 и на верхнюю часть титульного листа паспорта типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гигрометр психрометрический ТЕРМОКУБ ВИТ |
ВИТ-1 или ВИТ-2 (исполнение в соответствии с заказом) |
1 шт. |
|
Питатель |
- |
1 шт. |
|
Фитиль |
- |
1 шт. |
|
Паспорт |
26.51.51-002-44345295-2025-01 ПС или 26.51.51-002-443452952025-02 ПС (в соответствии с заказом) |
1 экз. |
|
Руководство по эксплуатации |
26.51.51-002-44345295-2025 РЭ |
1 экз.* |
|
Коробка (индивидуальная упаковка) |
- |
1 шт. |
|
* допускается поставка на партию, отправляемую в один адрес | ||
Сведения о методах измерений
приведены в главе 5 «Порядок работы» руководства по эксплуатации
26.51.51-002-44345295-2025 РЭ.
Нормативные документы
Приказ Росстандарта от 19.11.2024 № 2712 Об утверждении государственной поверочной схемы для средств измерений температуры, часть 2;
Приказ Росстандарта от 21.11.2023 №2415 Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов, часть А.1;
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ТУ 26.51.51-002-44345295-2025 Гигрометры психрометрические ТЕРМОКУБ ВИТ. Технические условия.
