Установки поверочные имитационные Геликон УПИ
| Номер в ГРСИ РФ: | 96920-25 |
|---|---|
| Производитель / заявитель: | ООО "Приборостроительный концерн "Геликон" (ООО "ПК "Геликон"), Ленинградская обл., г. Всеволжск |
Установки поверочные имитационные Геликон УПИ (далее - Геликон УПИ) предназначены для воспроизведения частоты импульсных сигналов и применения в качестве эталона при поверке расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 (далее - Геликон РЭЛ-100).
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96920-25 | ||||||||||||
| Действует | по 24.11.2030 | ||||||||||||
| Наименование | Установки поверочные имитационные | ||||||||||||
| Модель | Геликон УПИ | ||||||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 64df6d65-18c7-953e-76bb-f4b864fda0e6 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ПК «Геликон», РОССИЯ, 188641, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ш. Дорога Жизни, д. 4а, офис 2
Поверка
| Методика поверки / информация о поверке |
МП-13-2025 Государственная система обеспечения единства измерений Установки поверочные имитационные Геликон УПИ Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96920-25: Описание типа
2025-96920-25.pdf
|
Скачать | 201.4 КБ | |
|
96920-25: Методика поверки
МП-13-2025
2025-mp96920-25.pdf
|
Скачать | 872.4 КБ |
Описание типа
Назначение
Установки поверочные имитационные Геликон УПИ (далее - Геликон УПИ) предназначены для воспроизведения частоты импульсных сигналов и применения в качестве эталона при поверке расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 (далее - Геликон РЭЛ-100).
Описание
Принцип действия Геликон УПИ основан на воспроизведении электрических сигналов, имитирующих работу первичного электромагнитного преобразователя расхода Геликон РЭЛ-100, пропорциональных скорости потока жидкости.
На лицевой панели Геликон УПИ имеются: четыре светодиодных индикатора, отображающих активный режим, четырёхпозиционный переключатель задания скорости потока жидкости и разъемы для подключения блока измерений Геликон РЭЛ-100. На задней панели расположены разъем для подключения к источнику питания, разъем для подключения к компьютеру.
Значение скорости потока жидкости, имитируемое Геликон УПИ, задаётся с помощью переключателей на лицевой панели либо с использованием программного обеспечения.
Вид спереди Геликон УПИ представлен на рисунке 1.

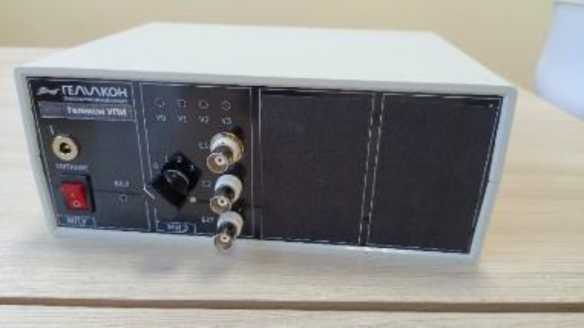

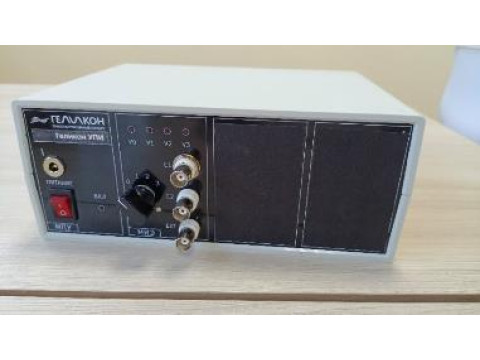

Рисунок 1 - Вид спереди Геликон УПИ
Пломбирование Геликон УПИ от несанкционированного доступа осуществляется с помощью пломбировочной мастики, расположенной в пломбировочном стакане на задней панели корпуса предотвращающих доступ к органам регулировки параметров, а также с помощью наклейки размещённой на боковой панели корпуса, частично перекрывающей стык верхней и нижней частей корпуса. Заводской номер в виде цифрового обозначения наносится в виде наклейки на правой верхней стороне задней панели.
Вид сзади и вид сбоку Геликон УПИ с указанием мест нанесения заводского номера, знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения заводского номера

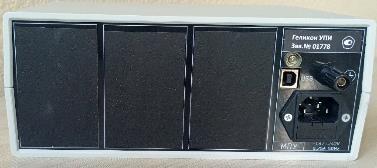

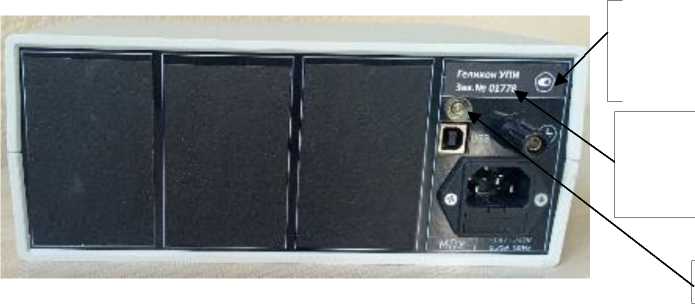

Рисунок 2 - Вид сзади Геликон УПИ
Место пломбировки

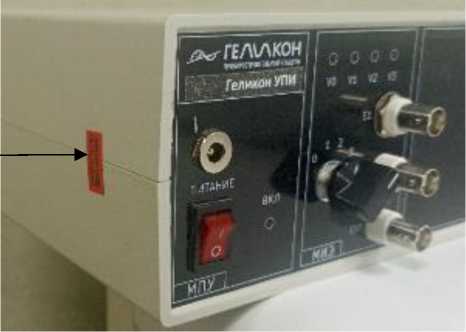

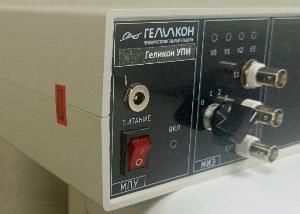

Рисунок 3 - Вид сбоку Геликон УПИ
Программное обеспечение
Внутреннее программное обеспечение (далее - ПО) Геликон УПИ предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами и вывода результатов измерений на устройства индикации. Внутреннее ПО Геликон УПИ не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Внутреннее ПО является метрологически значимым. Метрологические характеристики Геликон УПИ нормированы с учетом влияния внутреннего ПО.
Уровень защиты внутреннего ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО предназначено для управления Геликон УПИ при проведении поверки прибора и при использовании в качестве эталона при поверке Геликон РЭЛ-100. Внешнее ПО является сервисным и не влияет на метрологические характеристики.
Идентификационные данные внутреннего ПО Геликон УПИ приведены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего ПО Геликон УПИ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
Где Х- цифры от 0 до 9, обозначающие метрологически незначимую часть ПО | |
Технические характеристики
Метрологические и технические характеристики Геликон УПИ приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики Геликон УПИ
|
Наименование параметра |
Значение |
|
Воспроизводимая частота импульсных сигналов, Гц, для имитируемой скорости потока жидкости: - 2 м/с |
4,166 |
|
- 4 м/с |
5,0 |
|
- 10 м/с |
6,25 |
|
Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц |
± 3,5-10-5 |
Таблица 3 - Технические характеристики Геликон УПИ
|
Наименование параметра |
Значение |
|
Форма импульсных сигналов |
Положительные и отрицательные импульсы |
|
Амплитуда импульсных сигналов, В, соответствующая имитируемой скорости потока жидкости: - 2 м/с - 4 м/с - 10 м/с |
от 1,307 до 1,333 от 2,633 до 2,687 от 6,613 до 6,747 |
|
Параметры питания однофазным переменным электрическим током: - Напряжение, В - Частота, Гц |
от 200 до 240 от 49 до 51 |
|
Потребляемая мощность, В-А, не более |
20 |
|
Габаритные размеры, длинахширинахвысота, мм, не более |
240х115х180 |
|
Масса, кг, не более |
6 |
|
Рабочие условия применения: | |
|
Температура окружающей среды, °С |
от +15 до +25 |
|
Относительная влажность окружающего воздуха, % |
до 80 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч, не менее |
75000 |
|
Средний срок службы, лет, не более |
10 |
Знак утверждения типа
знак утверждения типа наносится согласно рисунку 2 в виде наклейки на правой верхней стороне задней панели и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность Геликон УПИ
|
Наименование |
Обозначение |
Кол-во |
|
Установки поверочные имитационные |
Геликон УПИ |
1 шт. |
|
Паспорт |
СГРТ.407300.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
СГРТ.407300.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Методика измерения» руководства по эксплуатации СГРТ.407300.000 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
СГРТ.407300.00 ТУ «Установки поверочные имитационные Геликон УПИ. Технические условия».
