Системы лазерные координатно-измерительные сканирующие AM.TECH GLS1000
| Номер в ГРСИ РФ: | 96921-25 |
|---|---|
| Производитель / заявитель: | ООО "НПО "3Д-Интеграция", г. Москва |
Системы лазерные координатно-измерительные сканирующие AM.TECH GLS1000 (далее - сканеры) предназначены для измерений длин и приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96921-25 | |||||||||
| Действует | по 24.11.2030 | |||||||||
| Наименование | Системы лазерные координатно-измерительные сканирующие | |||||||||
| Модель | AM.TECH GLS1000 | |||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bef009aa-5a28-797a-81eb-b3ef41a556c0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПО «3Д-Интеграция», РОССИЯ, 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МП-342-2024 Государственная система обеспечения единства измерений Системы лазерные координатно-измерительные сканирующие AM.TECH GLS1000 Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96921-25: Описание типа
2025-96921-25.pdf
|
Скачать | 171.4 КБ | |
|
96921-25: Методика поверки
МП-342-2024
2025-mp96921-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Системы лазерные координатно-измерительные сканирующие AM.TECH GLS1000 (далее - сканеры) предназначены для измерений длин и приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Описание
Принцип действия сканеров заключается в определении пространственного положения точек на окружающих объектах и дальнейшем построении трёхмерной модели сканируемых объектов в виде массива точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.
Конструктивно сканеры состоят из блока формирования световых импульсов полупроводникового лазера (лазерный дальномер), блока регистрации световых импульсов лазера, отраженных от объектов сканирования и оптико-механической системы, отклоняющей лазерный луч на заданный угол. Импульс лазерного излучения, попадая на объект, частично отражается в сторону сканера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке фотодиода где преобразуется в электрический импульс.
При измерении расстояния используется технология сдвига фазы, то есть луч лазера модулирован незатухающими волнами различной длины. Расстояние от сканера до объекта определяется посредством регистрации направления лазерного луча и время прохождения луча от излучателя до отражающей поверхности. Все полученные данные вычисляются встроенным в сканер микрокомпьютером и сохраняются на съёмном носителе информации. Результатом измерений является массив точек с трёхмерными координатами.
Для визуализации массива точек в цвете сканер может быть оснащён панорамной фотокамерой.
Управление сканером осуществляется с помощью мобильного устройства (планшет), подключение производиться по радиоканалу сети Wi-Fi или с помощью кабеля.
Заводской номер в виде буквенно-числового обозначения наносится под QR-кодом на маркировочную наклейку, расположенную на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование не производится. В процессе эксплуатации, средства измерений не предусматривают внешних механических регулировок.

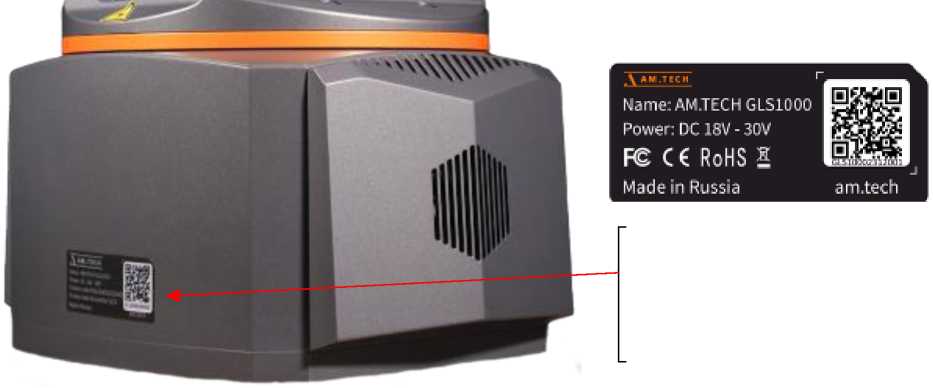

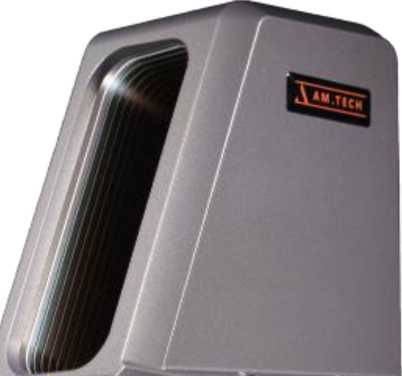

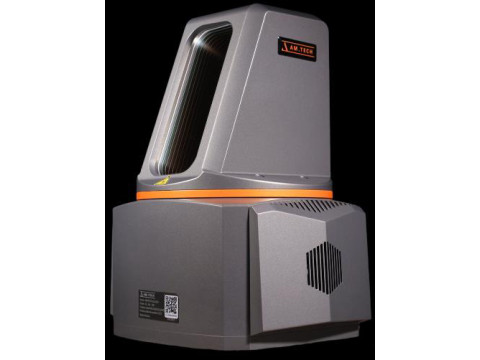

Общий вид сканеров и место расположения маркировочной наклейки с указанием заводского номера средства измерений приведены на рисунке 1.
Место нанесения маркировочной наклейки с заводским номером средства измерений
Рисунок 1 - Системы лазерные координатно-измерительные сканирующие
AM.TECH GLS1000
Программное обеспечение
Средства измерений работают под управлением программного обеспечения (далее - ПО) «Easy Point Access» устанавливаемого на мобильное устройство, предназначенного для дистанционного управления сканером, обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и передачи данных.
ПО «EPiCloud Center Splicer» устанавливается на персональный компьютер, предназначено для первичной обработки результатов измерений, создания и объединения связей между станциями сканирования, уравнивания результатов измерений, сохранения и экспорта данных для дальнейшей обработки.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
EPiCloud Center Splicer |
Easy Point Access |
|
Номер версии (идентификационный номер ПО) |
не ниже 2023.7.27 |
не ниже 2023.9.4 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин и приращений координат, м |
от 1,5 до 1000,0 |
|
Пределы допускаемой абсолютной погрешности измерений длин, мм |
±(3+L/10) |
|
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат по каждой из осей координат, мм |
±(3+L/10) |
|
Где L - измеряемая длина в метрах | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Угол сканирования: - горизонтальный - вертикальный, не менее |
360° 100° |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
210x163x268 |
|
Масса, кг, не более |
7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная сканирующая |
AM.TECH GLS1000 |
1 шт. |
|
Аккумулятор |
_ |
1 шт. |
|
Адаптер зарядного устройства |
_ |
1 шт. |
|
Y-образный кабель питания |
_ |
1 шт. |
|
Сетевой кабель для сканера (опционально) |
_ |
1 шт. |
|
Сетевой кабель для камеры (опционально) |
_ |
1 шт. |
|
Набор камеры и RTK (опционально) |
_ |
1 шт. |
|
Адаптер для загрузки данных с камеры (опционально) |
_ |
1 шт. |
|
Планшет для управления с установленным ПО |
_ |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Адаптер для планшета |
_ |
1 шт. |
|
Электронный ключ защиты ПО |
_ |
1 шт. |
|
USB накопитель |
_ |
1 шт. |
|
Набор для чистки |
_ |
1 шт. |
|
Сертификат |
_ |
1 шт. |
|
Гарантийный талон |
_ |
1 шт. |
|
Влагопоглотитель |
_ |
1 шт. |
|
Кейс для транспортировки |
_ |
1 шт. |
|
Штатив |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделах 5 «Процедура работы с прибором» и 6 «Процесс обработки данных» документа «Системы лазерные координатно-измерительные сканирующие AM.TECH GLS1000. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений;
ТУ 26.20.16.155-9-03459526-2024 Системы лазерные координатно-измерительные сканирующие AM.TECH. Технические условия.
