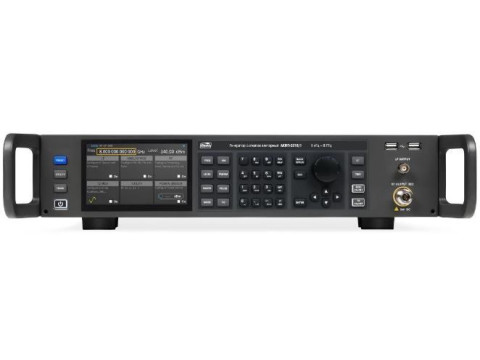

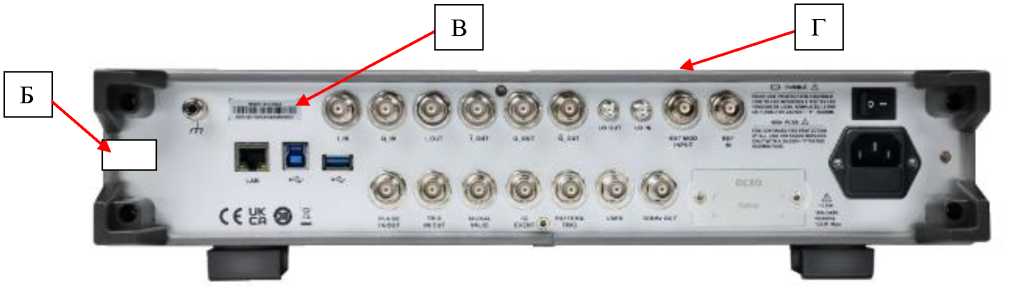

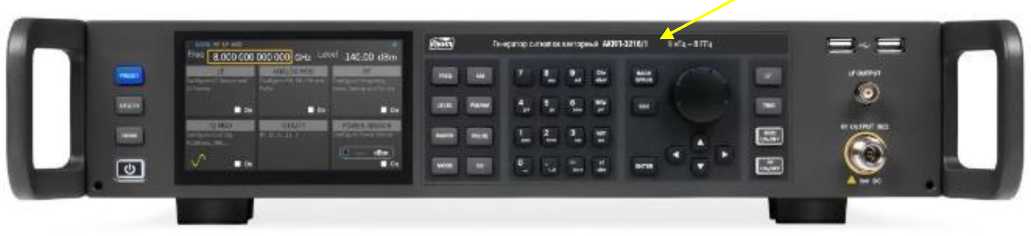

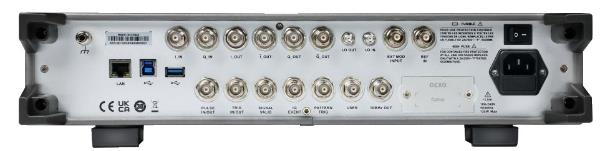

Генераторы сигналов векторные АКИП-3216/1

SSG6080AV-B1000

Опция увеличения полосы частот IQ модуляции до 1000 МГц.

SSG6080AV-PU

Опция импульсной модуляции и генератора импульсов.

SSG6080AV -PT

Опция генератора последовательности импульсов.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже V1.0.0.0.11)

Примечание:

1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».

Наименование характеристики

Значение

Частотные параметры

Диапазон частот

от 9 кГц до 8 ГГц

Дискретность установки частоты, Гц

0,001

Пределы допускаемой относительной погрешности установки частоты

±Г10-7

Параметры уровня выходного сигнала

Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм (в скобках указано нормируемое значение) - в диапазоне частот от 9 до 300 кГц включ.

- в диапазоне частот св. 300 кГц до 1 МГц включ.

- в диапазоне частот св. 1 МГц до 4 ГГц включ.

- в диапазоне частот св. 4 до 8 ГГц включ.

от -140 до +9 (от -110 до +8) от -140 до +25 (от -110 до +20) от -140 до +25 (от -130 до +24) от -140 до +30 (от -130 до +20)

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ

- в диапазоне частот от 9 до 300 кГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

-

±1,1 ±0,7 ±0,7

- в диапазоне частот св. 300 кГц до 1 МГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

±1,6 ±1,1 ±0,7 ±0,7

- в диапазоне частот св. 1 МГц до 8 ГГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

±2,0 ±1,1 ±0,7 ±0,7

Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ

±0,3

Параметры спектра выходного сигнала1)

Уровень гармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц, дБн, не более

-30

Уровень субгармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц, дБн, не более

-80

Уровень негармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц включ., дБн, не более

-65

Наименование характеристики

Значение

Спектральная плотность мощности фазовых шумов при отстройке от несущей 10 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Г ц, не более - частота несущей 100 МГц - частота несущей 1 ГГ ц - частота несущей 2 ГГц - частота несущей 3 ГГц - частота несущей 4 ГГц - частота несущей 5 ГГц - частота несущей 6 ГГц - частота несущей 7 ГГц - частота несущей 8 ГГц

-132

-132

-128

-125

-123

-120

-119

-118

-117

Параметры внутреннего модулирующего генератора

Формы выходного сигнала

синусоидальная, прямоугольная, пилообразная, треугольная, постоянный уровень

Диапазон частот сигнала

- синусоидального

- прямоугольного, треугольного, пилообразного

от 0,1 Гц до 1 МГ ц от 0,1 Гц до 20 кГц

Дискретность установки частоты, Гц

0,01

Пределы допускаемой относительной погрешности установки частоты

±Г10-7

Диапазон установки уровня сигнала (размах) на нагрузке 50 Ом Ubbix, Вп-п

от 1М0-3 до 3

Дискретность установки уровня сигнала, мВ

1

Верхний предел установки постоянного смещения, В (наименьшее из приведенных значений)

±(2,5-[0,5-ивых]; 2)

Дискретность установки постоянного смещения, мВ

10

Допускаемая абсолютная погрешность установки постоянного смещения, мВ

±(0,01-исм+3)

Неравномерность АЧХ встроенного генератора, дБ

±0,3

Параметры амплитудной модуляции (АМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки коэффициента АМ (Кам), %

от 0 до 100

Дискретность установки коэффициента АМ, %

0,1

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки коэффициента АМ (Кам) в режиме внутренней АМ, при Кам не более 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц, %

±(0ЖКам+1)

Коэффициент гармоник огибающей АМ в режиме внутренней АМ, при модулирующей частоте 1 кГц, Кам< 80 %, и уровне выходного сигнала не более 0 дБм, %, не более

3

Наименование характеристики

Значение

Параметры частотной модуляции (ЧМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Масштабный коэффициент N

- в диапазоне частот от 9 кГц до 1 МГц включ.

- в диапазоне частот св. 1 до 250 МГц включ.

- в диапазоне частот св. 250 до 400 МГц включ.

- в диапазоне частот св. 400 до 800 МГц включ.

- в диапазоне частот св. 800 МГц до 1,6 ГГц включ.

- в диапазоне частот св. 1,6 до 3,2 ГГц включ.

- в диапазоне частот св. 3,2 до 6,4 ГГц включ.

- в диапазоне частот св. 6,4 до 8,0 ГГц включ.

1 0,125 0,03125 0,125 0,25 0,5

1

1

Максимальное значение девиации частоты (Af), МГц

4-N

Дискретность установки девиации частоты, Гц (наибольшее из приведенных значений)

0,00TAf или 1 Гц

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, при Af не более 50 кГц, при модулирующей частоте 1 кГц, Гц

±(0,02^Af+20)

Коэффициент гармоник ЧМ, при модулирующей частоте

1 кГц, Кам не более 30 % и уровне не более 0 дБм, %, не более

3

Параметры фазовой модуляции (ФМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Максимальное значение девиации фазы (Аф), рад

5-N

Дискретность установки девиации фазы, рад (наибольшее из приведенных значений)

0,001^ф или 0,01

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, при Аф не более 5-N, при модулирующей частоте 1 кГц, рад

±(0,02^ф+0,05)

Параметры IQ модуляции

Полоса пропускания - внешний источник от 10 МГц до 2 ГГц включ. св. 2 до 7,5 ГГц включ. - внутренний источник от 10 МГц до 2 ГГц включ. св. 2 до 7,5 ГГц включ.

±25 % от несущей частоты 1000 МГц

±25 % от несущей частоты 1000 МГц

Допускаемое значение ошибки I/Q модуляции, %, не более

1

Неравномерность АЧХ при включенной внутренней коррекцией канала, дБ, не более

1,5

Импеданс IQ выходов, Ом

- IQ выходы

- дифференциальный выход

50

100

Максимальное напряжение на IQ выходах (синусоидальная форма сигнала), Вп-п

0,5

Наименование характеристики

Значение

Режим модуляции произвольной формы

Форматы модуляции

ФМн (PSK): BPSK, QPSK, 8PSK, DBPSK, DQPSK, 8PSK, OQPSK, PI/4-DQPSK, PI/8-D8PSK

QAM: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM,512QAM

MFSK: 2FSK ,4FSK ,8FSK ,16FSK, MSK АМн (ASK): 2ASK,4ASK,8ASK,16ASK

Параметры импульсной модуляции (ИМ) (опция)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки периода следования импульсов

от 40 нс до 300 с

Время нарастания/спада радиоимпульса, нс, не более

15

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами в диапазоне частот от 1 МГц до 8 ГГц, дБн, не менее

80

Генератор импульсов (опция)

Виды импульсов

одинарный, парный

Полярность импульсов

нормальная, инвертированная

Диапазон установки периода импульсов

от 40 нс до 300 с

Диапазон установки длительности импульсов

от 40 нс до 300 с

Диапазон установки задержки парных импульсов

от 40 нс до 300 с

Дискретность установки периода, длительности и задержки импульсов, нс

10

Г енератор последовательности импульсов (опция)

Число импульсов

от 1 до 2047

Число повторений в последовательности

от 1 до 65535

Диапазон установки длительности импульса, с

от 20-10’9 до 300

Характеристики выходного тракта

Номинальное значение выходного сопротивления ВЧ выхода, Ом

50

Предел допускаемого значения КСВН ВЧ выхода В диапазоне частот от 10 МГц до 6 ГГц, при уровне выходного сигнала не более 0 дБм, режим АРУ включен

2,0

Типы разъемов выхода генератора:

ВЧ выход

НЧ выход

N - тип (50 Ом) BNC - тип (50 Ом)

Примечания:

АРУ (ALC) - режим автоматической регулировки усиления;

1) в диапазоне частот от 9 кГц до 1 МГц параметры спектра (искажения) выходного сигнала не нормируются;

ивых - установленное значение напряжения на выходе, В;

исм - установленное значение постоянного смещения, В;

Кам - коэффициент амплитудной модуляции, %.

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от +20 до +30 80 от 84,0 до 106,7

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от 0 до +50

90 от 84,0 до 106,7

Напряжение питающей сети для номинального значения частоты сети 50 или 60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

135

Масса, кг, не более

10,66

Габаритные размеры (ширинахвысотахглубина), мм

482x104x540

Наименование характеристики

Значение

Средний срок службы, лет, не более

5

Средняя наработка на отказ, ч, не более

10000

Наименование

Обозначение

Количество, шт.

Генератор сигналов векторный

АКИП-3216/1

1

Сетевой кабель

-

1

Руководство по эксплуатации

-

1
