Клещи электроизмерительные APPA 4X
| Номер в ГРСИ РФ: | 96930-25 |
|---|---|
| Производитель / заявитель: | JSC «PriST», КИТАЙ |
Клещи электроизмерительные APPA 4X (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы переменного тока, сопротивления. В зависимости от модификации позволяют измерять силу постоянного тока, силу пускового переменного тока, емкость, частоту.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96930-25 | |||||||||||||||||||||
| Действует | по 24.11.2030 | |||||||||||||||||||||
| Наименование | Клещи электроизмерительные | |||||||||||||||||||||
| Модель | APPA 4X | |||||||||||||||||||||
| Модификации |
APPA 40 APPA 41 APPA 42 APPA 42F APPA 43 |
|||||||||||||||||||||
| Приказы |
№2549 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c8b9a637-26b7-526b-9b54-b408534bb192 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
JSC «PriST», КИТАЙ, Jiangsu, Changzhou, TAIHU WEST ROAD NO.5-1
Поверка
| Методика поверки / информация о поверке |
МП-ПР-33-2025 Государственная система обеспечения единства измерений. Клещи электроизмерительные APPA 4X. Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96930-25: Описание типа
2025-96930-25.pdf
|
Скачать | 508.2 КБ | |
|
96930-25: Методика поверки
МП-ПР-33-2025
2025-mp96930-25.pdf
|
Скачать | 5.1 MБ |
Описание типа
Назначение
Клещи электроизмерительные APPA 4X (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы переменного тока, сопротивления. В зависимости от модификации позволяют измерять силу постоянного тока, силу пускового переменного тока, емкость, частоту.
Описание
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем.
Конструктивно клещи выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели имеются кнопки управления и навигации по меню, гнезда для подключения измерительных проводов, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, меню функций, индикаторы режимов измерения и индикаторы единиц измерения. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Клещи изготавливаются в пяти модификациях: APPA 40, APPA 41, APPA 42, APPA 42F, APPA 43. Модификации различаются набором функций измерения физических величин и их диапазонами.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей от несанкционированного доступа не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр клещей, в виде цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид клещей с местом нанесения знака утверждения типа и заводского номера представлены на рисунках 1 - 4.

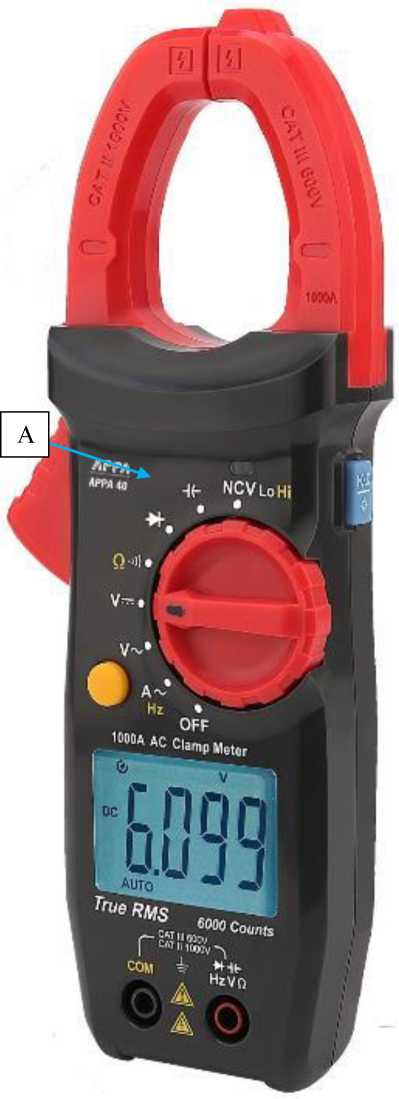

APPA 40 (передняя панель)
Рисунок 1 - Общий вид передней и задней панелей клещей APPA 40 с местами нанесения знака утверждения типа (А) и серийного номера (Б)

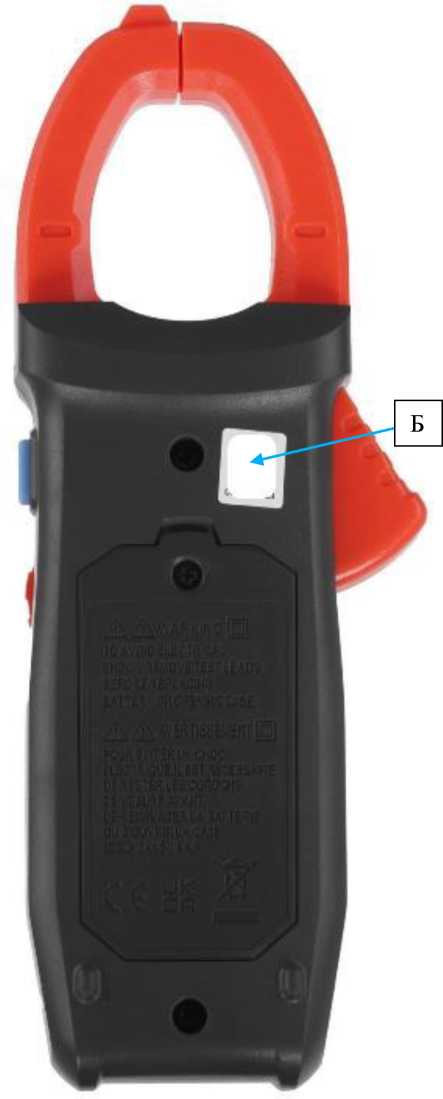

APPA 40 (задняя панель)

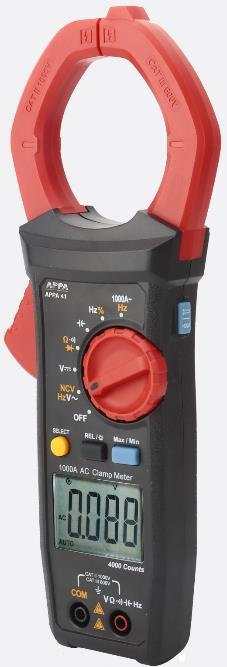

APPA 41 (передняя панель)

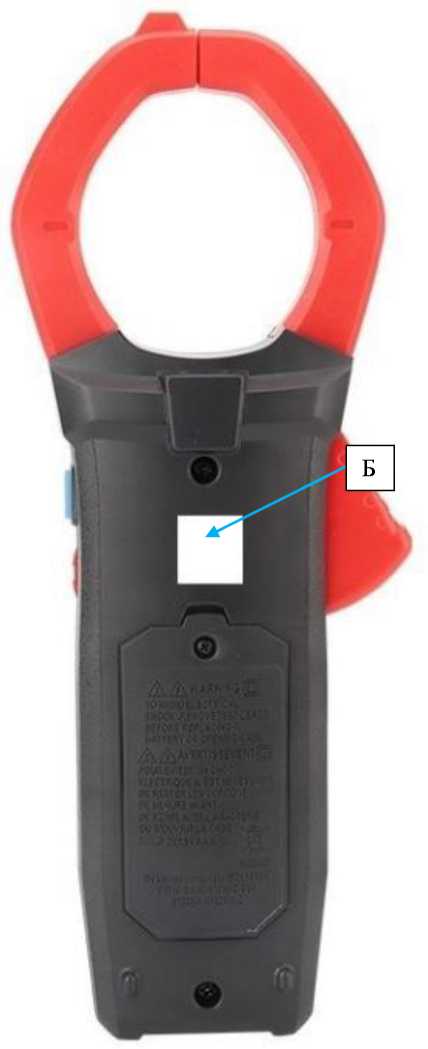

APPA 41 (задняя панель)
Рисунок 2 - Общий вид передней и задней панелей клещей APPA 41 с местами нанесения знака утверждения типа (А) и серийного номера (Б)

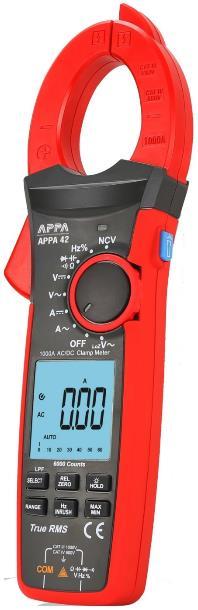

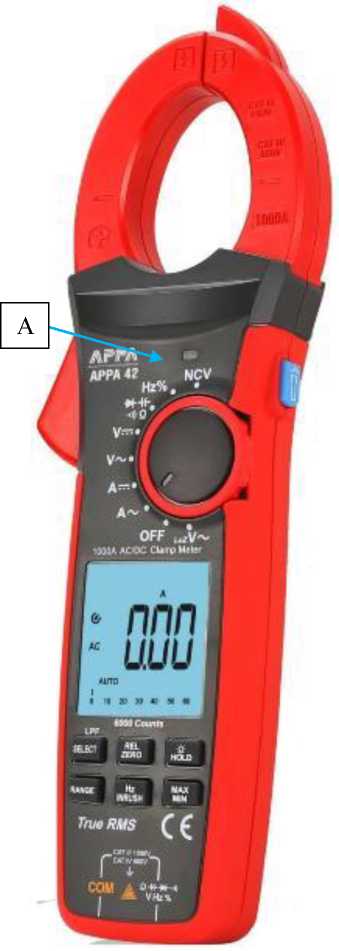

APPA 42 (передняя панель)

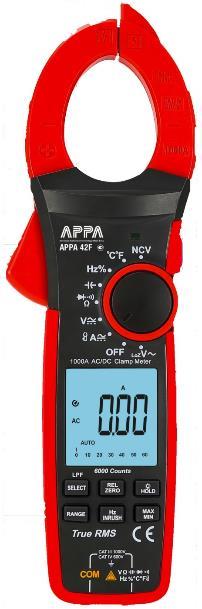

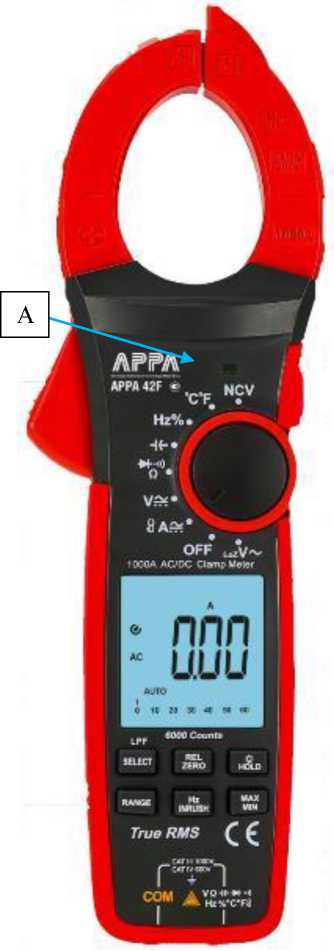

APPA 42F (передняя панель)

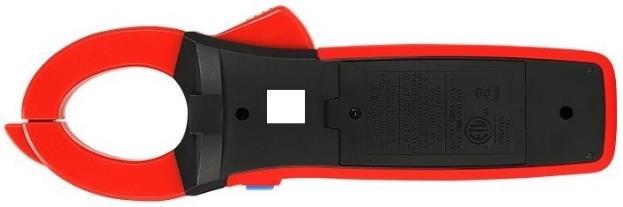

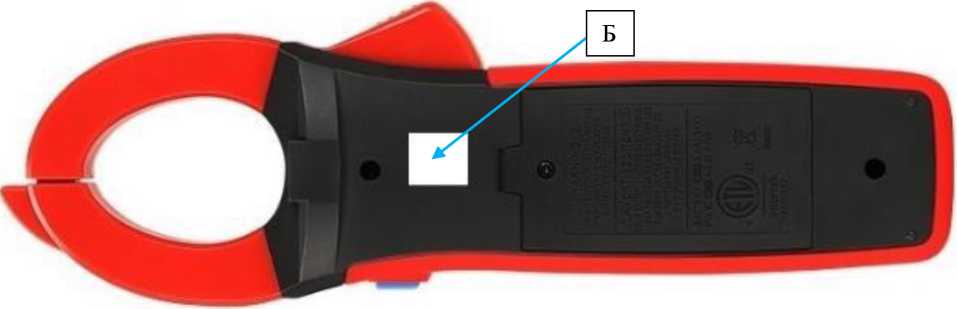

APPA 42, APPA 42F (задняя панель)
Рисунок 3 - Общий вид передних панелей клещей APPA 42 и APPA 42F с местами нанесения знака утверждения типа (А) и задней панели с указанием серийного номера (Б)

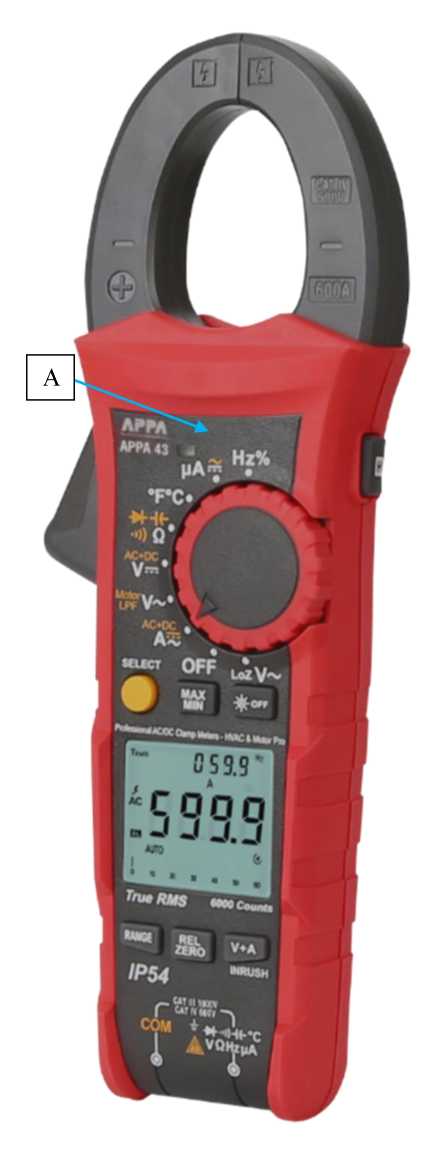

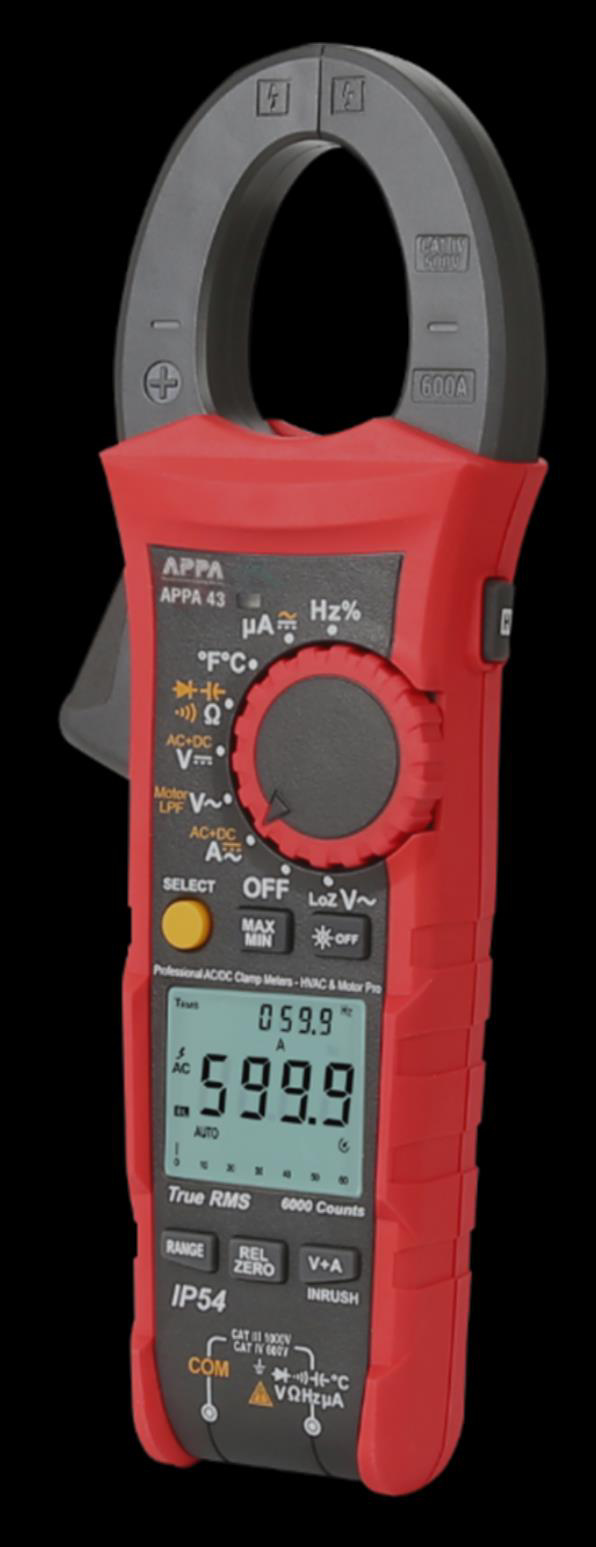

APPA 43 (передняя панель)
Рисунок 4 - Общий вид передней и задней панелей клещей APPA 43 с местами нанесения знака утверждения типа (А) и серийного номера (Б)

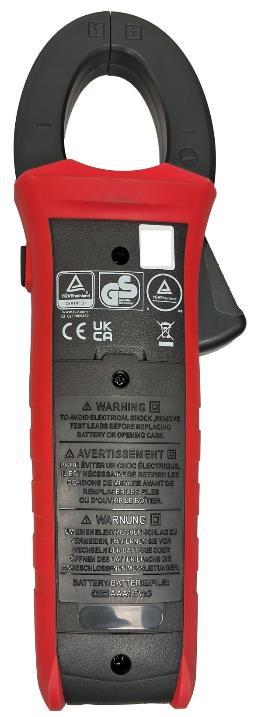

APPA 43 (задняя панель)
Цветовая гамма корпуса клещей может быть изменена изготовителя в одностороннем порядке.
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1.1 - Метрологические характеристики клещей модификации APPA 40 в режиме измерения напряжения переменного тока______________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 45 до 400 Гц (синусоидальный сигнал), В |
|
6,000 |
0,001 |
±(0,01-иизм1) + 2- k) |
|
60,00 |
0,01 | |
|
600,0 |
0,1 | |
|
1000 |
1 | |
|
Примечания: 1) иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 1.2 - Метрологические характеристики клещей модификации APPA 40 в режиме измерения напряжения постоянного тока_________________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой основной абсолютной погрешности, В |
|
0,600 |
0,0001 |
±(0,007-|UH3M|1) + 3-k) |
|
6,000 |
0,001 |
±(0,008-|иизм| + 2-k) |
|
60,00 |
0,01 | |
|
600,0 |
0,1 | |
|
1000 |
1 | |
|
Примечания: 1) иизм - значение измеренного постоянного напряжения, В; Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %. | ||
Таблица 1.3 - Метрологические характеристики клещей модификации APPA 40 в режиме измерения силы переменного тока___________________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой основной абсолютной погрешности, А | |
|
В диапазоне частот от 45 до 65 Гц включ. |
В диапазоне частот св. 65 Гц до 1 кГц. | ||
|
60,00 |
0,01 |
±(0,015-1изм1) + 4-k) |
±(0,02-1изм + 5-k) |
|
600,0 |
0,1 | ||
|
1000 |
1 | ||
|
Примечания: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | |||
Таблица 1.4 - Метрологические характеристики клещей модификации APPA 40 в режиме
измерения сопротивления
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-Кизм1)+ 5-k) |
|
6,000 кОм |
0,001 кОм |
±(0,008-Иизм + 2-k) |
|
60,00 кОм |
0,01 кОм | |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,025-Иизм + 5-k) |
|
60,00 МОм |
0,01 МОм |
Примечание:
1) R-изм - значение измеренного сопротивления, Ом/кОм/МОм.
Таблица 1.5 - Метрологические характеристики клещей модификации APPA 40 в режиме измерения емкости___________________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, нФ/мкФ |
|
60,00 нФ |
0,01 нФ |
±(0,04-Сизм1) + 10-k) |
|
600,0 нФ |
0,1 нФ |
±(0,04-Сизм + 5-k) |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
100,0 мкФ |
0,1 мкФ | |
|
Примечания: 1) Сизм - значение измеренной ёмкости, нФ/мкФ; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 2.1 - Метрологические характеристики клещей модификации APPA 41 в режиме измерения силы переменного тока____________________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот от от 45 Гц до 1 кГц, А | |
|
от 45 до 65 Гц включ. |
св. 65 Гц до 1 кГц | ||
|
999,0 |
0,1 |
±(0,015-1изм1) + 5-k) |
±(0,025-1изм + 5-k) |
|
1000 |
1,0 | ||
|
Примечания: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %. | |||
Таблица 2.2 - Метрологические характеристики клещей модификации APPA 41 в режиме измерения напряжения переменного тока______________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот от от 45 до 400 Гц, В |
|
4,000 |
0,001 |
±(0,01-иИзм1) + 2-k) |
|
40,00 |
0,01 | |
|
400,0 |
0,1 | |
|
1000 |
1 | |
|
Примечания: 1) иизм — среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 2.3 - Метрологические характеристики клещей модификации APPA 41 в режиме измерения напряжения постоянного тока_______________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой основной абсолютной погрешности, В |
|
0,400 |
0,0001 |
±(0,007-|иизм|1) + 3-k) |
|
4,000 |
0,001 |
±(0,008-|иизм|+ 2-k) |
|
40,00 |
0,01 | |
|
400,0 |
0,1 | |
|
1000,0 |
1 | |
|
Примечание: 1) иизм — значение измеренного напряжения постоянного тока, В Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %. | ||
Таблица 2.4 - Метрологические характеристики клещей модификации APPA 41 в режиме измерения сопротивления _________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм |
|
400,0 Ом |
0,1 Ом |
±(0,01-Иизм1) + 5-k) |
|
4,000 кОм |
0,001 кОм |
±(0,008<Яизм + 2-k) |
|
40,00 кОм |
0,01 кОм | |
|
400,0 кОм |
0,1 кОм | |
|
4,000 МОм |
0,001 МОм |
±(0,025-Иизм + 5-k) |
|
40,00 МОм |
0,01 МОм |
Примечание:
1) R-изм — значение измеренного сопротивления, Ом/кОм/Мом.
Таблица 2.5 - Метрологические характеристики клещей модификации APPA 41 в режиме измерения емкости___________________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, нФ/мкФ |
|
40,00 нФ |
0,01 нФ |
±(0,04-Сизм1) + 10-k) |
|
400,0 нФ |
0,1 нФ | |
|
4,000 мкФ |
0,001 мкФ |
±(0,04-Сизм + 5-k) |
|
40,00 мкФ |
0,01 мкФ | |
|
100,0 мкФ |
0,1 мкФ | |
|
Примечания: 1) Сизм — значение измеренной ёмкости, нФ/мкФ; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 2.6 - Метрологические характеристики клещей модификации APPA 41 в режиме измерения частоты__________________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, Гц/кГц/МГц | |
|
10,00 Гц |
0,01 Гц |
±(0,001ТизМ1) + 4-k) | |
|
999,9 Гц |
0,1 Гц | ||
|
1,000 кГц |
1,0 Гц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
9,999 МГц |
1,0 кГц | ||
|
10,00 МГц |
0,01 МГц | ||
|
Примечания: 1) Кзм — значение измеренной частоты, Гц/кГц/МГц; Погрешность нормируется для средних квадратичных значений напряжения переменного тока на входе в диапазонах частот: | |||
|
от 10 Гц до 100 кГц включ. |
от 200 мВ до 20 В включ. | ||
|
св. 100 кГц до 1 МГц включ. |
от 600 мВ до 20 В включ. | ||
|
св. 1 МГц до 10 МГц включ. |
от 1,8 до 20 В включ. | ||
Таблица 3.1 - Метрологические характеристики клещей модификаций APPA 42 и APPA 42F в , режиме измерения силы переменного тока____________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, А |
|
60,00 |
0,01 |
±(0,02- 1изм1) + 9-k) |
|
600,0 |
0,1 |
±(0,02-1изм + 5-k) |
|
1000 |
1,0 | |
|
Примечания: 1) 1изм — среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 3.2 - Метрологические характеристики клещей модификаций APPA 42 и APPA 42F в режиме измерения силы постоянного тока___________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой основной абсолютной погрешности, А |
|
60,00 |
0,01 |
±(0,02- |1изм|1) + 5-k) |
|
600,0 |
0,1 | |
|
1000 |
1,0 | |
|
Примечания: 1) 1изм - значение измеренной силы постоянного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 3.3 - Метрологические характеристики клещей модификаций APPA 42 и APPA 42F в режиме измерения напряжения переменного тока_____________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, В |
|
6,000 |
0,001 |
±(0,012-UB3M1) + 3-k) |
|
60,00 |
0,01 | |
|
600,0 |
0,1 |
±(0,01-иизм + 8-k) |
|
1000 |
1 | |
|
Примечания: 1) иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 3.4 - Метрологические характеристики клещей модификаций APPA 42 и APPA 42F в режиме измерения напряжения постоянного тока_____________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой основной абсолютной погрешности, В |
|
0,600 |
0,0001 |
±(0,008-|иИЗм|1) + 3-k) |
|
6,000 |
0,001 |
±(0,005-|иизм|+ 5-k) |
|
60,00 |
0,01 | |
|
600,0 |
0,1 | |
|
1000,0 |
1 | |
|
Примечания: 1) иизм - значение измеренного напряжения постоянного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 3.5 - Метрологические характеристики клещей модификаций APPA 42 и APPA 42F в режиме измерения сопротивления__________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-Яизм1) + 3-k) |
|
6,000 кОм |
0,001 кОм |
±(0,01 ^изм + 2-k) |
|
60,00 кОм |
0,01 кОм | |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,02-Яизм + 8-k) |
|
60,00 МОм |
0,01 МОм | |
|
Примечания: 1) R-изм — значение измеренного сопротивления, Ом/кОм/Мом; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 3.6 - Метрологические характеристики клещей модификаций APPA 42 и APPA 42F в режиме измерения емкости___________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, нФ/мкФ |
|
60,00 нФ |
0,01 нФ |
±(0,04-Сизм1) + 25-k) |
|
600,0 нФ |
0,1 нФ |
±(0,04-Сизм + 5-k) |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
100,0 мкФ |
0,1 мкФ | |
|
Примечания: 1) Сизм — значение измеренной ёмкости, нФ/мкФ; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 3.7 - Метрологические характеристики клещей модификаций APPA 42 и APPA 42F в режиме измерения частоты_______________________________________________________
|
Верхний предел диапазона измерений, Гц |
Значение единицы младшего разряда k, Гц |
Пределы допускаемой основной абсолютной погрешности, Гц | |
|
10,00 Гц |
0,01 |
±(0,001ТизМ1) + 3-k) | |
|
999,9 Гц |
0,1 Гц | ||
|
1,000 кГц |
1,0 Гц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
1,000 МГц |
1,0 кГц | ||
|
Примечания: 1) Кзм — значение измеренной частоты, Гц/кГц/МГц; Погрешность нормируется для средних квадратичных значений напряжения переменного тока на входе в диапазонах частот: | |||
|
от 10 Гц до 100 кГц включ. |
от 250 мВ до 20 В включ. | ||
|
св. 100 кГц до 1 МГц включ. |
от 600 мВ до 20 В включ. | ||
Таблица 4.1 - Метрологические характеристики клещей модификации APPA 43 в режиме измерения силы переменного тока___________________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, А | |
|
от 40 до 100 Гц включ. |
св. 100 до 400 Гц | ||
|
60,00 |
0,01 |
±(0,018- 1изм1) + 6-k) |
±(0,035- 1изм + 6-k) |
|
600,0 |
0,1 | ||
|
Примечания: 1) 1изм - среднее квадратичное значение измеренного переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | |||
Таблица 4.2 - Метрологические характеристики клещей модификации APPA 43 в режиме измерения силы постоянного тока____________________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой основной абсолютной погрешности, А |
|
60,00 |
0,01 |
±(0,018- |1изм|1) + 6-k) |
|
600,0 |
0,1 | |
|
Примечания: 1) 1изм - значение измеренного постоянного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.3 - Метрологические характеристики клещей модификации APPA 43 в режиме измерения напряжения переменного тока____________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 Гц до 1 кГц, В |
|
6,000 |
0,001 |
±(0,01-иизм1) + 6-k) |
|
60,00 |
0,01 | |
|
600,0 |
0,1 | |
|
1000 |
1,0 | |
|
Примечания: 1) иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.4 - Метрологические характеристики клещей модификации APPA 43 в режиме измерения напряжения постоянного тока______________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой основной абсолютной погрешности, В |
|
6,000 |
0,001 |
±(0,006-|иизм|1) + 3-k) |
|
60,00 |
0,01 |
±(0,009-|иизм| + 6-k) |
|
600,0 |
0,1 | |
|
1000,0 |
1,0 | |
|
Примечания: 1) иизм - значение измеренного напряжения постоянного тока, В Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.5 - Метрологические характеристики клещей модификации APPA 43 в режиме измерения сопротивления
|
Верхний предел диапазона измерений, Ом |
Значение единицы младшего разряда k, Ом |
Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм |
|
600,0 Ом |
0,1 Ом |
±(0,013-Яизм1) + 3-k) |
|
6,000 кОм |
0,001 кОм |
±(0,01-Кизм + 3-k) |
|
60,00 кОм |
0,01 кОм | |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,016-Яизм + 4-k) |
|
60,00 МОм |
0,01 МОм |
±(0,026-Кизм + 7-k) |
Примечание:
1) R-изм — значение измеренного сопротивления, Ом/кОм/МОм
Таблица 4.6 - Метрологические характеристики клещей модификации APPA 43 в режиме измерения ёмкости___________________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, нФ/мкФ |
|
60,00 нФ |
0,01 нФ |
±(0,04-Сизм1) + 7-k) |
|
600,0 нФ |
0,1 нФ | |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
100,0 мкФ |
0,1 мкФ | |
|
Примечание: 1) Сизм — значение измеренной ёмкости, нФ/мкФ. | ||
Таблица 4.7 - Метрологические характеристики клещей модификации APPA 43 в режиме измерения частоты__________________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой основной абсолютной погрешности, Гц/кГц/МГц | |
|
60,00 Гц |
0,01 Гц |
±(0,001-Гизм1) + 6-k) | |
|
999,9 Гц |
0,1 Гц | ||
|
1,000 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
1,000 МГц |
0,001 МГц | ||
|
40,00 МГц |
0,01 МГц | ||
|
Примечания: 1) Кзм — значение измеренной частоты, Гц/кГц/МГц. Погрешность нормируется для средних квадратичных значений напряжения переменного тока на входе в диапазонах частот: | |||
|
до 100 кГц включ. |
От 200 мВ до 30 В включ. | ||
|
Св. 100 кГц до 1 МГц включ. |
От 600 мВ до 30 В включ. | ||
|
Св. 1 МГц до 10 МГц включ. |
От 1,0 до 30 В включ. | ||
|
Св. 10 МГц до 40 МГц включ. |
От 1,8 до 30 В включ. | ||
Таблица 5 - Дополнительная абсолютная погрешность, обусловленная изменением
температуры окружающего воздуха__________________________________________________
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности в диапазоне температур от 0 °С до +18 °С и св. +28 °С до +50 °С включ. |
±(0,1-(нормируемая погрешность)/°С |
Таблица 6 - Показатели надежности (для всех модификаций)
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10 000 |
Таблица 7 - Технические характеристики (для всех модификаций)
|
Наименование характеристики |
Значение |
|
Питание | |
|
APPA 40, APPA 41 |
Элементы AAA (1,5 В), 2 шт. |
|
APPA 42, APPA 42F, APPA 43 |
Элементы AAA (1,5 В), 3 шт. |
|
Раскрытие захвата клещей, мм, не менее | |
|
APPA 40 |
33,0 |
|
APPA 41 |
56,0 |
|
APPA 42, APPA 42F |
42,0 |
|
APPA 43 |
33,0 |
|
Габаритные размеры: длинахширинахвысота, мм, не более | |
|
APPA 40 |
204 х 63 х 38 |
|
APPA 41 |
242 х 76,5 х 52 |
|
APPA 42, APPA 42F |
272 х 81 х 43,5 |
|
APPA 43 |
235,2 х 82 х 47 |
|
Масса, кг, не более | |
|
APPA 40 |
0,210 |
|
APPA 41 |
0,235 |
|
APPA 42, APPA 42F |
0,447 |
|
APPA 43 |
0,310 |
|
Нормальные условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
75 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 0 до +50 |
|
- относительная влажность воздуха, %, не более | |
|
от 0 °C до +30 °C включ. |
80 |
|
св. +30 °C до +40 °C включ. |
75 |
|
св. +40 °C до +50 °C включ. |
45 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность клещей
|
Наименование |
Обозначение |
Количество |
|
Клещи электроизмерительные |
APPA 4Х 1) |
1 шт. |
|
Защитный чехол |
1 шт. | |
|
Комплект измерительных проводов |
1 комплект | |
|
Батарея питания |
(2 или 3)1) х1,5В ААА | |
|
Руководство по эксплуатации |
1 экз. | |
|
Упаковочная коробка |
1 шт. | |
|
Примечание: 1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ», в руководстве по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Е10-16 до 100 А»
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от Е10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Росстандарта от 26.09.2022 года № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия «Клещи электроизмерительные APPA 4X»
Смотрите также
