Ротаметры LZ
| Номер в ГРСИ РФ: | 96933-25 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | Sichuan Vacorda Instruments Manufacturing Со., Ltd, Китай |
Ротаметры LZ (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96933-25 | ||||||||||||||||||
| Действует | по 24.11.2030 | ||||||||||||||||||
| Наименование | Ротаметры | ||||||||||||||||||
| Модель | LZ | ||||||||||||||||||
| Приказы |
№2549 от
24.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0a27b5c3-f402-20fb-2d3a-65cc2434f228 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Sichuan Vacorda Instruments Manufacturing Co., Ltd., КИТАЙ, No.41.Chengxi Road, Yantan industrial park, Zigong City, Sichuan province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-886-208-2025 Государственная система обеспечения единства измерений. Ротаметры LZ. Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96933-25: Описание типа
2025-96933-25.pdf
|
Скачать | 134.4 КБ | |
|
96933-25: Методика поверки
РТ-МП-886-208-2025
2025-mp96933-25.pdf
|
Скачать | 855.6 КБ |
Описание типа
Назначение
Ротаметры LZ (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.
Описание
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.

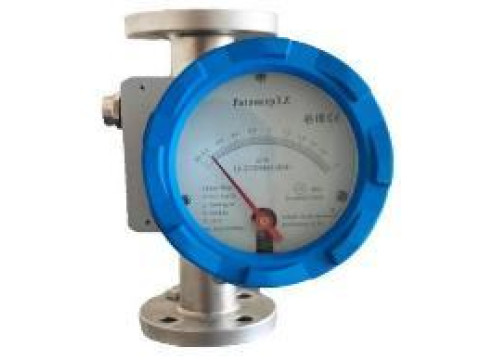

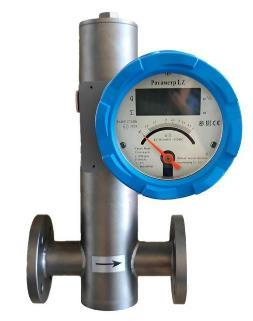

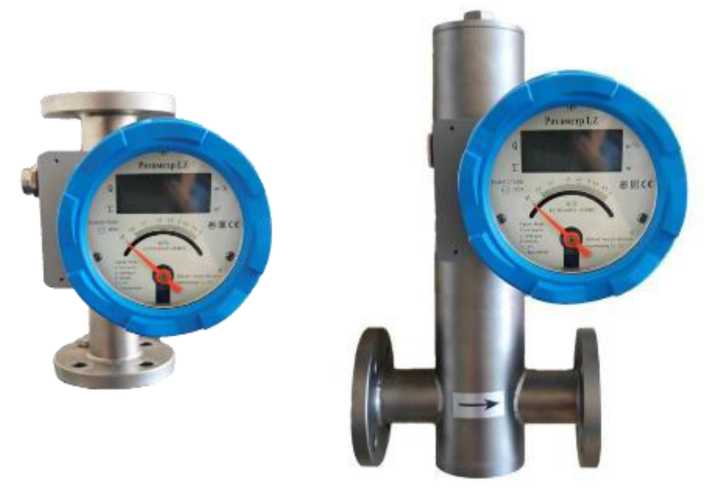

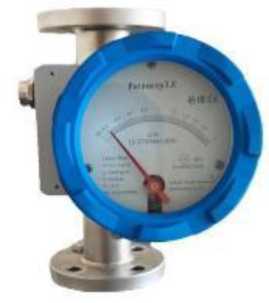

Рисунок 1 - Внешний вид ротаметров LZ
Ротаметры имеют исполнения для монтажа в горизонтальном или вертикальном положении.
Ротаметры могут иметь жидкокристаллический дисплей для отображения измеряемых параметров.
Ротаметры могут иметь пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по протоколам HART и Modbus. Также возможно наличие релейного выхода.
Общий вид ротаметров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на шкалу ротаметра.
Программное обеспечение
Программное обеспечение (далее - ПО) ротаметров является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_______________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LZ |
|
Номер версии (идентификационный номер) ПО |
LF-0X 20YY |
|
Примечания: 1. «Х» может принимать значение: 1 - без HART, 2 - с поддержкой HART, и не относится к метрологически значимой части ПО. 2. «Y» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальный диаметр, DN |
15; 25; 32; 40; 50; 65; 80; 100;150 |
|
Диапазон измерений объёмного расхода среды, м3/ч: - жидкости (вода при 20 °С) - газа (воздух при 20 °С, 101,3 кПа) |
от 0,016 до 200 от 0,05 до 150 |
|
Динамический диапазон: - стандартный - расширенный |
1:10 1:20 |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды1), % |
±1,0; ±1,5; ±2,5 |
|
1) Конкретное значение указано на шкале ротаметра и в паспорте. | |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Давление измеряемой среды1), МПа, не более |
32 |
|
Диапазон температур измеряемой среды1), °С |
от -50 до +450 |
|
Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА |
от 0 до 100 от 4 до 20 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 85 до 265 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Напряжение питания от батареи, В |
3,6 |
|
Маркировка взрывозащиты1) |
0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb |
|
Степень защиты, обеспечиваемая оболочной1) |
IP65, IP67 |
|
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для ЖК-дисплея, °С |
от -40 до +100 от -40 до +85 |
|
1) Конкретное значение указано на шкале ротаметра и в паспорте. | |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметр |
LZ |
1 шт. |
|
Руководство по эксплуатации* |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе «Принцип работы» руководства по эксплуатации на ротаметры LZ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 № 1133 года «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
Техническая документация «Sichuan Vacorda Instruments Manufacturing Co., Ltd.», КНР
