Детекторы газовые AEC2232bX
| Номер в ГРСИ РФ: | 96938-25 |
|---|---|
| Производитель / заявитель: | CHENGDU ACTION ELECTRONICS JOINTSTOCK CO., LTD, Китай |
Детекторы газовые AEC2232bX (далее по тексту - детекторы) предназначены для автоматического, непрерывного измерения содержания горючих и вредных газов в воздухе рабочей зоны, технологических газовых средах на территориях промышленных объектов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96938-25 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 24.11.2030 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Детекторы газовые | |||||||||||||||||||||||||||||||||||||||
| Модель | AEC2232bX | |||||||||||||||||||||||||||||||||||||||
| Модификации |
AEC2232bX AEC2232bX-1 AEC2232bX-2 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№2549 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3c837532-e14e-bc9c-f96a-1bd441774ac1 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Chengdu Action Electronics Joint-Stock Co., Ltd., КИТАЙ, No. 88, West Wulian Street, IOT Park, Shuangliu Southwest Airport Economic Development Zone, Chengdu, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-09-205-2025 Государственная система обеспечения единства измерений. Детекторы газовые AEC2232bX. Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96938-25: Описание типа
2025-96938-25.pdf
|
Скачать | 173.3 КБ | |
|
96938-25: Методика поверки
РТ-МП-09-205-2025
2025-mp96938-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Детекторы газовые AEC2232bX (далее по тексту - детекторы) предназначены для автоматического, непрерывного измерения содержания горючих и вредных газов в воздухе рабочей зоны, технологических газовых средах на территориях промышленных объектов.
Описание
Принцип действия детекторов - термокаталитический, основанный на изменении сопротивления каталитически активного элемента вследствие сгорания на нем молекул горючего газа, и электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Детекторы являются стационарными одноканальными автоматическими приборами непрерывного действия, изготавливаемыми в следующих модификациях:
- AEC2232bX имеет аналоговый унифицированный токовый сигнал от 4 до 20 мА, совмещённый с цифровым кодированным сигналом на базе протокола HART, и 3 группы релейных выходов;
- AEC2232bX-1 имеет аналоговый унифицированный токовый сигнал от 4 до 20 мА и 3 группы релейных выходов;
- AEC2232bX-2 имеет цифровой кодированный сигнал с интерфейсом RS-485 мА и 2 группы релейных выходов.
Способ отбора пробы - диффузионный.
Конструктивно детекторы выполнены в металлическом корпусе из алюминия с завинчивающейся крышкой. На лицевой панели детекторов расположен светодиодный индикатор, дисплей и кнопки управления. В верхней части корпуса расположены резьбовые отверстия для кабельных вводов информационных линий, линий питания и сигнализации. В нижней части корпуса располагается первичный измерительный преобразователь.

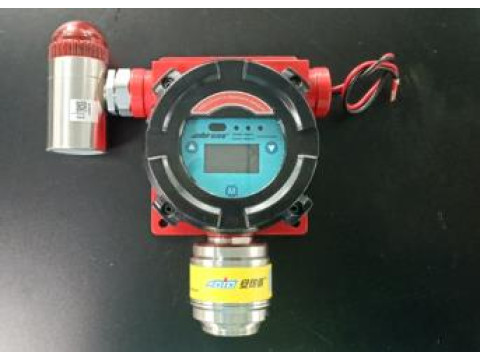

Общий вид детекторов показан на рисунке 1 и 2.
Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, размещенную в верхней части корпуса детекторов, методом гравировки.
Нанесение знака поверки на детекторы не предусмотрено.
Пломбирование детекторов не предусмотрено.

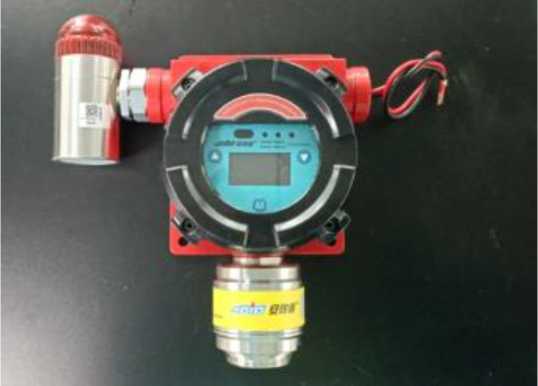

Рисунок 1 - Общий вид детекторов газовых AEC2232bX на вредные газы

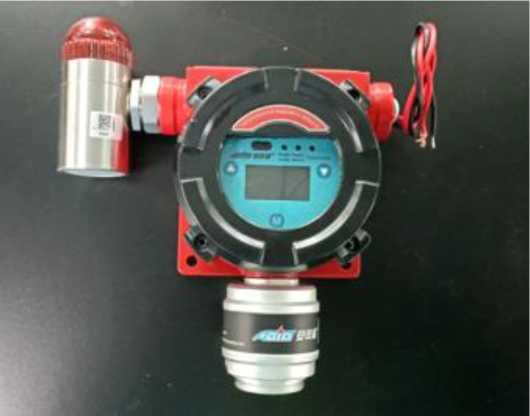

Рисунок 2 - Общий вид детекторов газовых AEC2232bX на горючие газы
Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечение
Детекторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов и пересчет их в результат измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Влияние программного обеспечения учтено при нормировании метрологических характеристик детекторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения детекторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
- |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
V1.02.000 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний довзрывоопасной концентрации горючих газов, % НКПР |
от 0 до 100 |
|
Диапазон измерений довзрывоопасной концентрации горючих газов в пересчете на метан, % НКПР |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений (по метану), % НКПР |
±3 |
|
Диапазон измерений объемной доли оксида углерода (СО), млн-1 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли оксида углерода (СО), млн-1 |
±5 |
|
Диапазон измерений объемной доли сероводорода (H2S), млн-1 |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли сероводорода (H2S), млн-1 |
±5 |
|
Диапазон измерений объемной доли диоксида серы (SO2), млн-1 |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли диоксида серы (SO2), млн-1 |
±0,5 |
|
Время установления выходного сигнала To,9, с, не более |
30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
202 |
|
- ширина |
77 |
|
- высота |
221 |
|
Масса, кг, не более |
2,5 |
|
Напряжение питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -40 до +55 |
|
- относительная влажность окружающего воздуха, % |
от 0 до 93 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP66 |
|
Маркировка взрывозащиты |
1 Ex db IIC T6 Gb Х |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
17600 |
|
Средний срок службы, лет |
2 |
Знак утверждения типа
наносится на маркировочную табличку, размещенную в верхней части корпуса детекторов, методом гравировки и на титульный лист инструкции по эксплуатации методом компьютерной графики.
Комплектность
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность детекторов
|
Наименование |
Обозначение |
Количество |
|
Детектор газовый |
AEC2232bX |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Инфракрасный пульт дистанционного управления |
- |
1 шт. |
|
Монтажная нижняя плита |
- |
1 компл. |
|
Пылезащитный колпак |
- |
1 шт. |
|
U-образный трубный хомут |
- |
1 компл. (по заказу) |
Сведения о методах измерений
приведены в разделе 4 «Инструкции по эксплуатации» инструкции по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация Chengdu Action Electronics Joint-Stock Co., Ltd., Китай
