Трансформаторы тока ТФЗМ 35Б-I У1
| Номер в ГРСИ РФ: | 96940-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
|
96940-25: Описание типа
2025-96940-25-1.pdf
|
Скачать | 126.3 КБ |
Трансформаторы тока ТФЗМ 35Б-1 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96940-25 | ||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||
| Модель | ТФЗМ 35Б-I У1 | ||||||||||||||||||||||||
| Приказы |
№2549 от
24.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 772b76ce-3dc4-008c-6f62-0bec0f931533 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ПО «Запорожтрансформатор», СССР, 69069, г. Запорожье, Днепропетровское ш., 3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96940-25: Описание типа
2025-96940-25.pdf
Файл устарел
|
Скачать | 126.3 КБ | |
|
96940-25: Описание типа
2025-96940-25-1.pdf
|
Скачать | 126.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ 35Б-1 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 35Б-1 У1 зав. № 19151, 19166, 19413, 20894, 21440, 21468, 27531.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

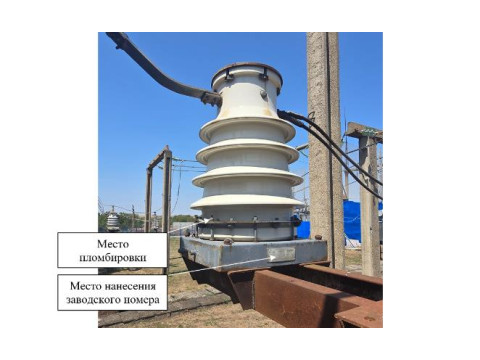

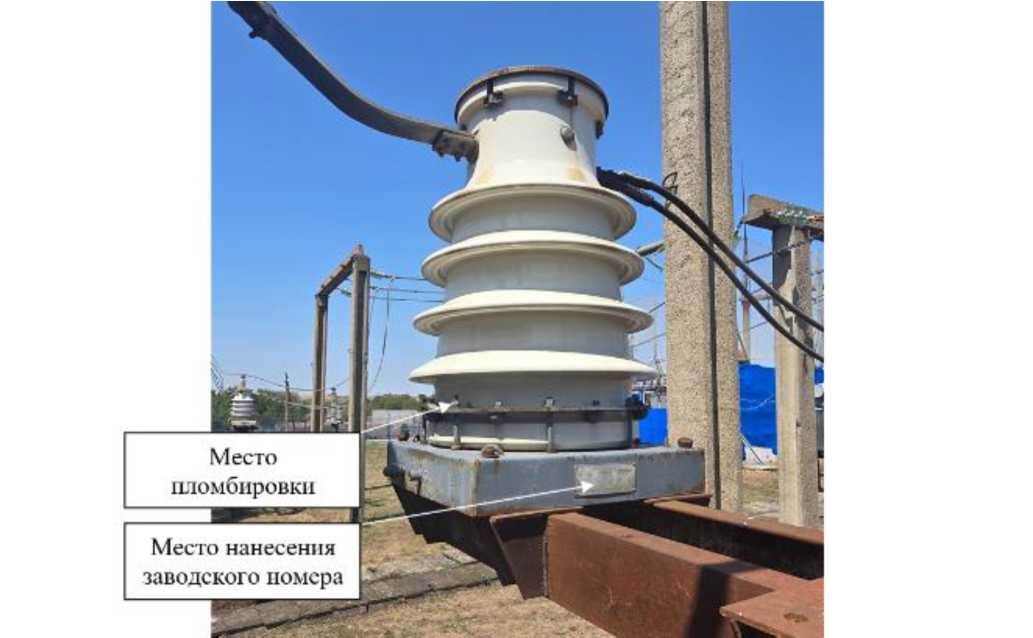

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
19151, 19166, 19413 |
20894, 21440, 21468 |
27531 | |
|
Номинальное напряжение, кВ |
35 |
35 |
35 |
|
Номинальный первичный ток 11ном, А |
200 |
300 |
600 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета для защиты |
0,5 10Р |
0,5 10Р |
0,5 10Р |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л |
30 |
30 |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 35Б-1 У1 |
1 шт. |
|
Паспорт |
ТФЗМ 35Б-1 У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
