Аспираторы воздуха автоматические двухканальные АВА 2
| Номер в ГРСИ РФ: | 96941-25 |
|---|---|
| Категория: | Аспираторы |
| Производитель / заявитель: | ООО "НИКИ МЛТ+", г. Санкт-Петербург |
Аспираторы воздуха автоматические двухканальные АВА 2 (далее по тексту -аспираторы) предназначены для измерений объёмного расхода воздуха при автоматическом отборе проб атмосферного воздуха, воздуха рабочей зоны, воздуха помещений с последующим аналитическим контролем пробы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96941-25 | ||||||||||||
| Действует | по 26.11.2030 | ||||||||||||
| Наименование | Аспираторы воздуха автоматические двухканальные | ||||||||||||
| Модель | АВА 2 | ||||||||||||
| Модификации |
АВА 2 АВА 2 исп. 1 |
||||||||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 912c811e-7609-dff6-59a1-5595fdf05756 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НИКИ МЛТ+», РОССИЯ, 194100, г. Санкт-Петербург, ул. Новолитовская, д. 15, лит. А, оф. 517
Поверка
| Методика поверки / информация о поверке |
МП ЕМИЮ.933052.080 Государственная система обеспечения единства измерений. Аспираторы воздуха автоматические двухканальные АВА 2. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96941-25: Описание типа
2025-96941-25.pdf
|
Скачать | 168.6 КБ | |
|
96941-25: Методика поверки
МП ЕМИЮ.933052.080
2025-mp96941-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Аспираторы воздуха автоматические двухканальные АВА 2 (далее по тексту -аспираторы) предназначены для измерений объёмного расхода воздуха при автоматическом отборе проб атмосферного воздуха, воздуха рабочей зоны, воздуха помещений с последующим аналитическим контролем пробы.
Описание
Принцип действия аспираторов основан на создании разрежения со стабильными параметрами, за счёт которого происходит отбор воздуха. Для отбора проб воздуха используются аналитические аэрозольные фильтры АФА ТУ 95 1892-89.
Аспираторы представляют собой переносные двухканальные автоматические приборы, по типу питания - электрические (комбинированные), среднерасходные (в диапазоне от 40 до 50 дм3/мин) и высокорасходные (в диапазоне свыше 50 до 130 дм3/мин).
Режимы работы:
- автоматический (суточные отборы, разовые отборы с отложенным стартом);
- разовый.
Конструктивно аспираторы выполнены в одном блоке.
В состав аспиратора входят:
- насос для создания разрежения на входе аспиратора;
- датчики объёмного расхода с выходом в виде электрического сигнала;
- микропроцессорная система (для обработки данных с датчиков, задания циклического отбора пробы);
- блоки питания для всех элементов системы;
- зарядное устройство для встроенной аккумуляторной батареи при её наличии.
Аспираторы имеют две модификации: АВА 2 и АВА 2 исп. 1. Аспиратор АВА 2 исп. 1 отличается наличием встроенного аккумулятора.
Аспираторы не предназначены для работы во взрывоопасных помещениях.
Общий вид аспираторов представлен на рисунке 1.
На лицевой панели расположены дисплей и кнопки управления.
На дисплее отображаются:
- в «Главное меню» пункты: «Задание», «Отбор», «Информация», «Архив», «Настройка»;
- в подменю «Задание»: «Скорость отбора», «Длительность отбора», «Контрольный канал», «Время начала отбора», «Количество циклов», «Пауза»;
- в подменю «Отбор»: режим работы «Разовый»/«Автоматический», время до окончания отбора, текущий расход воздуха по каналам, текущий объём отобранной пробы по каждому каналу, выбор приведения отобранного объёма к нормальным условиям (Да/Нет). При приведении к нормальным условиям задаётся атмосферное давление и температура воздуха;
- в подменю «Информация»: текущие «Дата», «Время», «Версия ПО»;
- в подменю «Архив»: архив последних 10 отборов, дата и время отбора, объём воздуха по каналам в отборе;
- в подменю «Настройка»: текущие «Дата» и «Время» (в этом пункте они могут быть настроены).

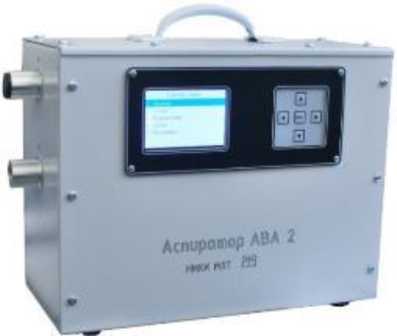

Рисунок 1 - Общий вид аспиратора
На правой боковой панели находятся разъёмы для подключения аспиратора к сети ~220 В (с вставкой плавкой) и к внешнему источнику = 12 В, гнездо держателя вставки плавкой, тумблер включения-выключения. На левой боковой панели находятся два входных штуцера каналов К1 и К2 для подключения к пробоотборным устройствам. На задней панели находятся жалюзи для выхода отбираемого для проб воздуха.
Нанесение пломбы на аспиратор осуществляется на любой из четырех винтов задней панели (расположенных вдоль боковых ребер) аспиратора.
Заводские номера в цифровом формате, знак утверждения типа и единый знак обращения продукции на рынке государств-членов Евразийского экономического союза наносятся на маркировочную табличку, которая крепится на заднюю панель корпуса аспиратора методом этикетирования. Информация на маркировочную табличку наносится методом шелкографии.
Нанесение знака поверки на корпус аспираторов не предусмотрено.
ООО «НИКИ МЛТ+»
Е аспиратор ..
U ВОЗДУХА АВТОМАТИЧЕСКИЙ @ ДВУХКАНАЛЬНЫЙ
ООО «НИКИ МЛТ+»
Е аспиратор
U ВОЗДУХА АВТОМАТИЧЕСКИЙ @ ДВУХКАНАЛЬНЫЙ
АВА 2 №202__ г.
~220 В, 50 Гц, = 12 В, 150 ВА
ЕМИЮ 933052.080 ТУ
ГОСТ 15150 УХЛ 3.1 от -20 оС
АВА 2 исп. 1 №202__ г. ~220 В, 50 Гц, = 12 В, 150 ВА ЕМИЮ 933052.080 ТУ
ГОсТ 15150 УХЛ 3.1 от -20 ос
Рисунок 2 - Внешний вид маркировочных табличек с местом нанесения заводского номера и знака утверждения типа
программное обеспечение
Программное обеспечение (далее по тексту - ПО) «АВА 2» состоит из внутреннего ПО необходимого для работы аспиратора. Разделение ПО на метрологически значимую и незначимую части не реализовано, метрологически значимой частью является всё внутреннее ПО. Внутреннее ПО закрыто от чтения и записи на стадии производства и дополнительно конструкция аспиратора исключает несанкционированный доступ к ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
отсутствует |
|
Номер версии (идентификационный номер) встроенного ПО |
1.2 |
|
Цифровой идентификатор встроенного ПО |
отсутствует |
В соответствии с разделом 5.3 Р 50.2.077-2014 и на основании результатов проверок ПО «АВА 2» уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» для встроенного ПО.
Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и случайных изменений.
Технические характеристики
Метрологические и технические характеристики и показатели надежности аспираторов представлены в таблицах 2-4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода по каналу, дм3/мин (м3/ч) |
от 40 до 130 (от 2,4 до 7,8) |
|
Пределы допускаемой основной относительной погрешности измерений объёмного расхода, % |
±5 |
|
Пределы допускаемой относительной погрешности задания времени отбора пробы, % |
±1 |
|
Максимальный суммарный объёмный расход при одновременной работе на двух каналах, дм3/мин (м3/ч), не менее |
230 (13,8) |
|
Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений, в долях от пределов допускаемой основной погрешности |
±0,55 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное разрежение, создаваемое аспиратором, кПа, не менее |
2,5 |
|
Диапазон времени отбора одного цикла, мин |
от 5 до 30 |
|
Перерыв между циклами, мин, не менее |
5 |
|
Время работы в циклическом режиме в сутки, ч, не менее - от сети 220 В |
7 |
|
- от встроенного аккумулятора напряжением 12 В |
2 |
|
- от внешнего источника постоянного напряжения 12 В |
7 |
|
Электрическое питание: - АВА 2: | |
|
- от сети переменного тока, частотой (50 ± 1) Гц, В |
от 187 до 242 |
|
- от внешнего источника постоянного напряжения, В -АВА 2 исп. 1: |
от 11,4 до 13,8 |
|
- от сети переменного тока, частотой (50 ± 1) Гц, В |
от 187 до 242 |
|
- от встроенного аккумулятора, В |
от 11,4 до 13,8 |
|
- от внешнего источника постоянного напряжения, В |
от 11,4 до 13,8 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Потребляемая электрическая мощность, ВА, не более: - от сети переменного тока, частотой (50 ± 1) Гц, В |
150 |
|
- от встроенного аккумулятора, В |
150 |
|
- от внешнего источника постоянного напряжения 12 В |
150 |
|
Габаритные размеры, мм, не более: - длина |
360 |
|
- ширина |
160 |
|
- высота |
305 |
|
Масса, кг, не более: - АВА 2 |
4,0 |
|
- АВА 2 исп. 1 |
6,0 |
|
Сопротивление изоляции сетевых цепей, МОм, не менее |
7 |
|
Уровень звуковой мощности, дБА, не более |
70 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +45 |
|
- относительная влажность воздуха (при температуре +25 °С), %, |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
6000 |
|
Средний срок службы1), лет, не менее |
6 |
|
1) С учётом технического обслуживания. | |
Знак утверждения типа
наносится методом шелкографии на маркировочную табличку, которая крепится на заднюю панель корпуса аспиратора методом этикетирования, и на титульный лист паспорта аспиратора типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. | |
|
АВА 2 |
АВА 2 исп. 1 | ||
|
Аспиратор воздуха автоматический двухканальный АВА 2 |
ЕМИЮ.933052.080 |
1 |
- |
|
Аспиратор воздуха автоматический двухканальный АВА 2 исп. 1 |
ЕМИЮ.933052.080-01 |
- |
1 |
|
Запасные части: Вставка плавкая 220 В, 1 А |
ОЮО.480.003ТУ |
1 |
1 |
|
Вставка плавкая 12 В, 15 А |
ОЮО.480.003ТУ |
1 |
1 |
|
Принадлежности: Шнур соединительный 220 В |
НЭА4.860.005 |
1 |
1 |
|
Шнур соединительный 12 В |
НЭА4.860.005-01 |
1 |
1 |
|
Фильтродержатель ИРА-20-1Пл-25 |
ЕМИЮ.350400.110 |
2 |
2 |
|
Гофрированная трубка (Двнутр. 25 мм) 10 см |
- |
2 |
2 |
|
Гофрированная трубка (Двнутр. 25 мм) 1 м* |
- |
2 |
- |
|
Ресивер АВА 2* |
ЕМИЮ.350400.134 |
1 |
- |
|
Фильтродержатель ИРА-20-2М-25-Б* |
ЕМИЮ.350450.025 |
2 |
- |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество, шт. | |
|
АВА 2 |
АВА 2 исп. 1 | ||
|
Пробка № 20 026x018x32 |
- |
2 |
2 |
|
Эксплуатационная документация: Паспорт и руководство по эксплуатации |
ЕМИЮ.933052.080 ПС |
1 |
1 |
* Дополнительные принадлежности аспираторов ЕМИЮ.933052.080, работающих на сети Гидромета. Поставляются по отдельному заказу.
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» документа ЕМИЮ.933052.080 ПС «Аспираторы воздуха автоматические двухканальные АВА 2. Паспорт и руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ЕМИЮ.933052.080 ТУ «Аспираторы воздуха автоматические двухканальные АВА 2.
Технические условия».
