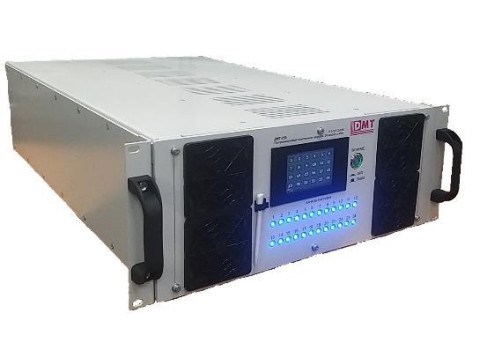

Нагрузки программируемые ДМТ-239
| Номер в ГРСИ РФ: | 96943-25 |
|---|---|
| Производитель / заявитель: | ООО "ДМТ Трейдинг", Беларусь, г.Минск |
Нагрузки программируемые ДМТ-239 (далее по тексту - нагрузки) предназначены для измерений и воспроизведения силы постоянного тока при испытании, настройке и регулировке блоков питания.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96943-25 | ||||||||||||
| Действует | по 26.11.2030 | ||||||||||||
| Наименование | Нагрузки программируемые | ||||||||||||
| Модель | ДМТ-239 | ||||||||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7d0d74c0-30eb-e65b-3bf3-93d41d998ad4 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ДМТ ТРЕЙДИНГ», БЕЛАРУСЬ, 220020, г. Минск, пр. Победителей, д. 89, кор. 2, пом. 1, комн. 01
Поверка
| Методика поверки / информация о поверке |
МП 005-2025 Государственная система обеспечения единства измерений. Нагрузки программируемые ДМТ-239. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96943-25: Описание типа
2025-96943-25.pdf
|
Скачать | 164.4 КБ | |
|
96943-25: Методика поверки
МП 005-2025
2025-mp96943-25.pdf
|
Скачать | 983.7 КБ |
Описание типа
Назначение
Нагрузки программируемые ДМТ-239 (далее по тексту - нагрузки) предназначены для измерений и воспроизведения силы постоянного тока при испытании, настройке и регулировке блоков питания.
Описание
Конструктивно нагрузки выполнены в виде моноблочного прибора в металлическом корпусе с возможностью монтажа в стойку. На лицевой панели нагрузок расположены жидкокристаллический цифровой дисплей, кнопка включения питания, индикаторы работы каналов, вентиляционные отверстия. На задней панели нагрузок расположены входные клеммы, разъем сетевого питания, вентиляционные отверстия и вентиляторы охлаждения, разъемы для подключения кабеля-перехода для дистанционного управления по интерфейсу. Нагрузки управляются по интерфейсу LAN и протоколу Modbus TCP, а также с помощью сенсорного экрана на передней панели.
Принцип действия нагрузок основан на стабилизации заданного входного тока, принимаемого из подключенного источника напряжения.
Серийные номера наносятся на заднюю панель нагрузок в форме информационной надписи в цифровом формате методом УФ печати.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нагрузки с указанием места нанесения серийного номера и места нанесения знака утверждения типа приведен на рисунках 1 и 2. Пломбирование отсутствует.

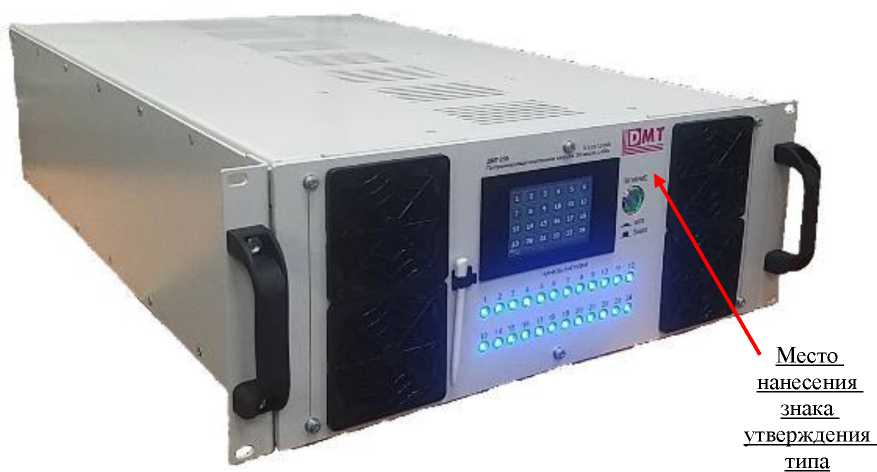

Рисунок 1 - Общий вид лицевой панели нагрузки
Место нанесения серийного номера

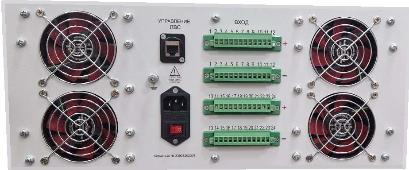

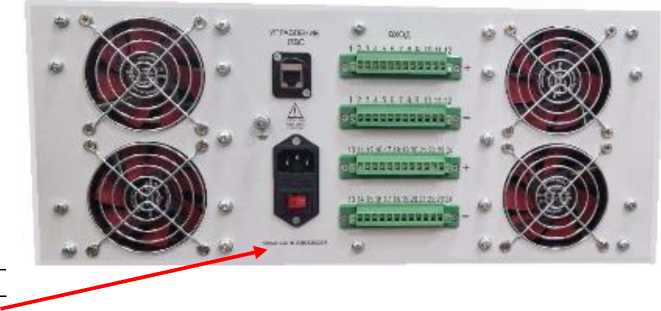

Рисунок 2 - Общий вид задней панели нагрузки
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. Запись ПО осуществляется в процессе производства. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимое ПО недоступно для изменения пользователем.
Уровень защиты от непреднамеренных и преднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.4 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
24 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0,1 до 2,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0,005-!уст + 0,01) |
|
Диапазон измерений силы постоянного тока, А |
от 0,1 до 2,0 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
±(0,005-!изм + 0,01) |
|
Примечания: 1уст - значение силы постоянного тока, установленное на нагрузке, А; 1изм - значение силы постоянного тока, измеренное нагрузкой, А. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 200 до 240 от 50 до 60 |
|
Потребляемая мощность, В^А, не более: |
1100 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
750 х 485 х 180 |
|
Масса, кг, не более |
40,5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +18 до +27 75 от 84 до 106,7 |
Знак утверждения типа
на титульный лист паспорта (объединенного с руководством по эксплуатации) типографским способом и на переднюю панель нагрузки в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нагрузка программируемая |
ДМТ-239 |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Паспорт (объединенный с руководством по эксплуатации) |
ТИВН.239.10.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Использование по назначению» ТИВН.239.10.000 ПС.
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ТУ BY 190305044.010-2025 «Нагрузки программируемые ДМТ-239. Технические условия».
