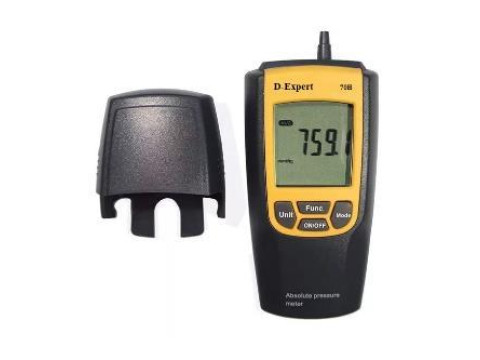

Манометры абсолютного давления D-Expert 70H
| Номер в ГРСИ РФ: | 96946-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО «ПОЖСТРОЙЭКСПЕРТ», г. Тольятти |
Манометры абсолютного давления D-Expert 70H (далее - манометры) предназначены для измерений абсолютного давления.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96946-25 | |||||||||
| Действует | по 26.11.2030 | |||||||||
| Наименование | Манометры абсолютного давления | |||||||||
| Модель | D-Expert 70H | |||||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 428bdea3-4d10-d647-e977-3f3f87877198 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ПОЖСТРОЙЭКСПЕРТ», РОССИЯ, 445044, Самарская область, г. Тольятти, ул. Офицерская 12в, оф. 221
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0013-2025 Государственная система обеспечения единства измерений. Манометры абсолютного давления D-Expert 70H. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96946-25: Описание типа
2025-96946-25.pdf
|
Скачать | 128.9 КБ | |
|
96946-25: Методика поверки
РВНЕ.0013-2025
2025-mp96946-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Манометры абсолютного давления D-Expert 70H (далее - манометры) предназначены для измерений абсолютного давления.
Описание
Принцип действия манометров основан на упругой деформации пластины тензометрического датчика под действием измеряемого давления. Электрический сигнал, пропорциональный измеряемому давлению, передается на вход аналогово-цифрового преобразователя, после чего на жидкокристаллическом дисплее манометра отображается измеренное значение абсолютного давления.
Конструктивно манометры состоят из пластикового корпуса с жидкокристаллическим дисплеем, внутри которого расположены тензометрический датчик и плата микропроцессорного устройства. На верхней части корпуса расположен ниппель для подачи давления.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

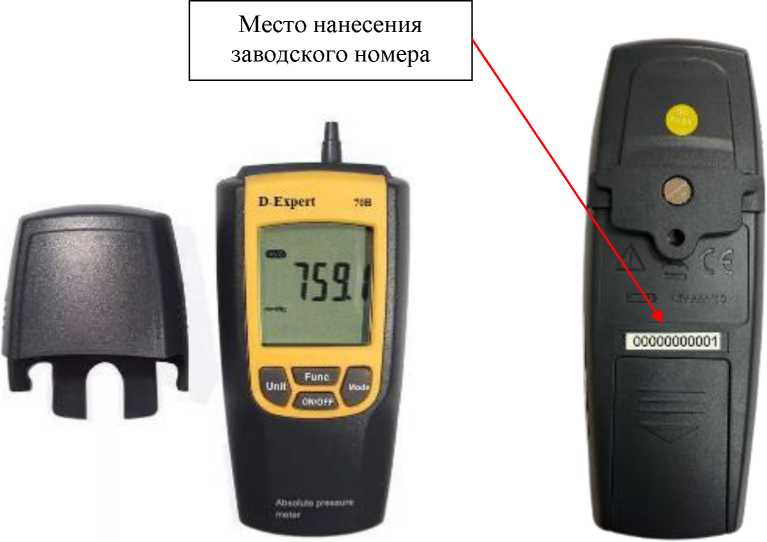

Общий вид манометров с указанием места нанесения заводского номера представлен на рисунке 1. Место нанесения заводского номера может отличаться от указанного и ограничивается корпусом манометров. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Цветовая гамма корпуса манометров может быть изменена по решению изготовителя в одностороннем порядке.
Рисунок 1 - Общий вид манометров с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) манометров является встроенным.
Конструкция манометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики манометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО манометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, гПа |
от 300 до 1200 |
|
Пределы допускаемой абсолютной основной погрешности измерений абсолютного давления, гПа |
±6 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений абсолютного давления от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 оС, гПа |
±0,4 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более |
от +21 до +25 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания (3 батареи типа ААА по 1,5 В), В |
4,5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
160х60х30 |
|
Масса, кг, не более |
0,14 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +50 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
45000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Знак утверждения типа на манометры не наносится.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр абсолютного давления |
D-Expert 70H |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Батарея типа ААА по 1,5 В |
- |
3 шт. |
|
Наручный ремешок |
- |
1 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
Упаковочная тара |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Порядок работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
ТУ 26.51.52-002-21138027-2025 «Манометры абсолютного давления D-Expert 70H.
Технические условия».
