Приборы для измерений параметров контура и шероховатости поверхности URAN ITC
| Номер в ГРСИ РФ: | 96947-25 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "УРАН-СПб", г.С.-Петербург |
Приборы для измерений параметров контура и шероховатости поверхности URAN ITC (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96947-25 | ||||||
| Действует | по 26.11.2030 | ||||||
| Наименование | Приборы для измерений параметров контура и шероховатости поверхности | ||||||
| Модель | URAN ITC | ||||||
| Модификации |
URAN ITC 1000 URAN ITC 1000 R URAN ITC 3000 URAN ITC 3000 R |
||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a09e40a0-68bd-f461-e93e-b52e98afbec2 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЗАО НПФ «Уран», РОССИЯ, China. No. 29 Shanglinyuan 3rd Road, Hi-tech Zone, Xi’an China, 710075
Поверка
| Методика поверки / информация о поверке |
РТ-МП-842-203-2025 Государственная система обеспечения единства измерений. Приборы для измерений параметров контура и шероховатости поверхности URAN ITC. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96947-25: Описание типа
2025-96947-25.pdf
|
Скачать | 203.5 КБ | |
|
96947-25: Методика поверки
РТ-МП-842-203-2025
2025-mp96947-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Приборы для измерений параметров контура и шероховатости поверхности URAN ITC (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.
Описание
Принцип действия приборов основан на ощупывании измеряемой поверхности твердосплавным щупом и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера в виде профилей и геометрических параметров профилей.
Приборы состоят из блока привода, датчика, моторизованного рабочего стола, колонны, гранитного основания, установленного на стальном стенде и системы управления для оценки результатов измерений на базе персонального компьютера (ПК).
На гранитном основании и колонне установлены направляющие соответственно осей X и Z под углом 90 градусов для перемещения рабочего стола и консоли со щупом. Перемещение по осям X и Z осуществляется с помощью сервоприводов и фиксируется оптическими преобразователями перемещений (оптическими энкодерами). Перемещение по оси Y осуществляется с помощью микрометрической головки, встроенной в рабочий стол, либо с помощью моторизованной системы позиционирования, которая поставляется по дополнительному заказу. Управление перемещением по осям X и Z осуществляется с помощью блока управления, к которому подключается компьютер с пультом управления.
Приборы выпускаются следующих модификаций: URAN ITC 1000, URAN ITC 1000 R, URAN ITC 3000 и URAN ITC 3000 R, которые отличаются друг от друга метрологическими характеристиками, а также набором измеряемых параметров. Цвет корпуса может иметь незначительные отличия.
Приборы модификаций URAN ITC 1000 и URAN ITC 3000 оснащаются датчиком для измерений параметров контура поверхности, приборы модификации URAN ITC 1000 R и URAN ITC 3000 R оснащаются датчиком для измерений параметров контура и шероховатости поверхности.
Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом печати на металлизированную идентификационную табличку (рисунок 2), которая расположена на боковой правой панели основания приборов.

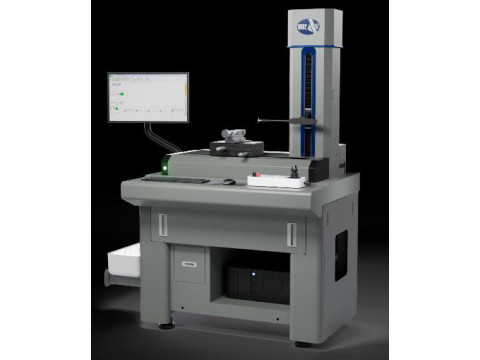

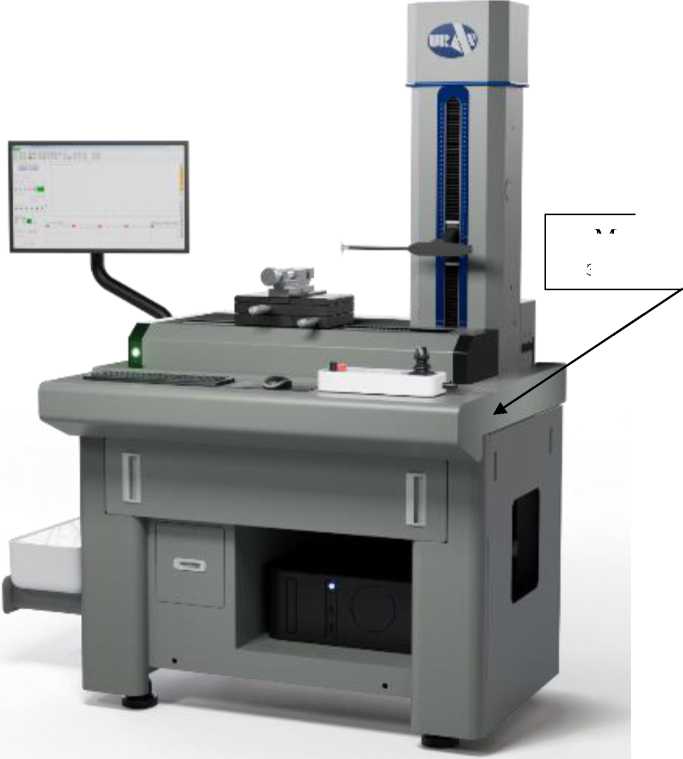

Рисунок 1 - Общий вид приборов URAN ITC
Место нанесения
заводского номера
Рисунок 2 - Вид идентификационной таблички
Программное обеспечение
Приборы имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации. ПО путем анализа получаемых профилей определяет параметры резьб измеряемых объектов и геометрические параметры профилей (расстояния между точками, радиусы дуг, углы).
Идентификационные данные ПО представлены в таблице 1.
|
Таблица 1 - Идентификационные данные п |
рограммного обеспечения | |||
|
Идентификационные данные (признаки) |
Значение | |||
|
URAN ITC 1000 |
URAN ITC 3000 |
URAN ITC 1000 R |
URAN ITC 3000 R | |
|
Идентификационное наименование ПО |
Uran Contour Inspect |
Uran Contour Roughness Inspect | ||
|
Номер версии (идентификационный номер) ПО |
v.1 и выше | |||
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |||
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приборов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики модификации приборов модификаций URAN ITC 1000, URAN ITC 1000 R, URAN ITC 3000 R, URAN ITC 3000___________________
|
Наименование характеристики |
Значение | |||
|
URAN ITC 1000 |
URAN ITC 1000 R |
URAN ITC 3000 R |
URAN ITC 3000 | |
|
Диапазон измерений линейных размеров по оси Z (контур), мм |
от 0 до 185 (опционально до 225; 325) |
от 0 до 225 (опционально до 265; 325) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
±(1,5+H/100), где Н - измеренное значение по оси Z, мм |
±(0,8+H/100), где Н - измеренное значение по оси Z, мм | ||
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 185 (опционально до 225; 325) |
от 0 до 225 (опционально до 265; 325) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм |
±(1,5+L/100), где L - измеренное значение по оси X, мм |
±(0,8+L/100), где L - измеренное значение по оси X, мм | ||
|
Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более* |
0,8 (на 100 мм) |
0,5 (на 100 мм) | ||
|
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм |
±(1,2+R/15), где R - измеренное значение радиуса, мм |
±(0,8+R/15), где R - измеренное значение радиуса, мм | ||
|
Пределы допускаемой абсолютной погрешности измерений углов*** |
±1' | |||
|
Разрешение по оси Z (контур), мкм |
0,02 |
0,01 | ||
|
Разрешение по оси X, мкм |
0, |
02 |
0,01 | |
|
Диапазон измерений параметра шероховатости Ra, мкм |
- |
от 0,03 до 100 |
- | |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм |
- |
±(0,02+0,05Ra), где Ra - измеренное значение параметра шероховатости Ra, мкм |
- | |
|
Параметры профиля |
- |
Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a, R^amax, RAaniin, R^asd, R^q, RAqinax, RAqinin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, Ria, Rlamax, Rlamin, Riasd, Rlq, Riqmax, Riqmin, Rlqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W^q, WAqinax, WAqinin, W^qsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmin, Area, P6c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw X |
- | |
|
Фильтры |
- |
Гаусс, 2CR75, PC75 |
- | |
|
Отсечка шага 1c, мм |
- |
0,025; 0,08; 0,25; 0,8; 2,5; 8 |
- |
|
Длина оценки, мм |
- |
1c^n, где n от 2 до 7 |
- |
|
Измерительное усилие, г |
0,7 | ||
|
Примечания: Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм Для измерений параметров шероховатости используется щуп: угол 90°, радиус 5 мкм * - отсечка шага 2,5 мм, скорость не более 0,3 мм/с * * - в диапазоне измерений радиусов от 5 до 15 мм, при дуге окружности не менее 120 * ** - в диапазоне измерений углов от 0° до 360°. | |||
Таблица 3 - Технические характеристики приборов
|
Наименование характеристики |
Значение | |||
|
URAN ITC 1000 |
URAN ITC 1000 R |
URAN ITC 3000 R |
URAN ITC 3000 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
1050 720 1450 | |||
|
Масса, кг, не более |
400 | |||
|
Скорость измерений, мм/с |
от 0,2 до 0,7 | |||
|
Скорость позиционирования, мм/с |
от 5 до 10 | |||
Таблица 4 - Эксплуатационные характеристики приборов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - рабочая область значений температуры, °C - относительная влажность воздуха (без конденсата), %, не более |
от +18 до +22 85 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Потребляемая мощность, Вт, не более |
500 |
Знак утверждения типа
наносят методом печати на металлизированную идентификационную табличку, расположенную на боковой правой панели основания прибора, и на титульный лист руководства по эксплуатации.
Комплектность
Комплектность средства измерений представлена в таблице 5.
аблица 5 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений параметров контура и шероховатости поверхности |
URAN ITC |
1 шт. |
|
Стандартный щуп для измерений контура |
- |
1 шт. |
|
Стандартный щуп для измерений шероховатости поверхности |
- |
1 шт. |
|
Набор для калибровки щупов |
- |
1 шт. |
|
Руководство по эксплуатации |
Приборы для измерений параметров контура и шероховатости поверхности URAN ITC. Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделе 11 «Измерение» документа «Приборы для измерений параметров контура и шероховатости поверхности URAN ITC. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2657 от 06.11.2019 г.;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 472 от 06.04.2021 г.;
ТУ 46.69.19-001-47957640-2025 «Приборы для измерений параметров контура и шероховатости поверхности URAN ITC. Технические условия».
