Резервуар горизонтальный стальной цилиндрический Рк-24 МГ
| Номер в ГРСИ РФ: | 96948-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО НПО "Агрегат", г. Чехов Московской обл. |
|
96948-25: Описание типа
2025-96948-25.pdf
|
Скачать | 178.7 КБ |
Резервуар горизонтальный стальной цилиндрический Рк-24 МГ (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96948-25 | ||||||
| Наименование | Резервуар горизонтальный стальной цилиндрический | ||||||
| Модель | Рк-24 МГ | ||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f0e8e98b-78a2-96f2-128b-547bd6c640eb | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПО Агрегат», РОССИЯ, 142305, Московская область, м.о. Чехов, г. Чехов,ул. Комсомольская, д. 12б
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96948-25: Описание типа
2025-96948-25.pdf
|
Скачать | 178.7 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной цилиндрический Рк-24 МГ (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуара - горизонтальный стальной цилиндрический, номинальной вместимостью 24 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.
Резервуар установлен в каркасе контейнера на опорах с креплением в нижней части и фиксацией в верхней части с помощью талрепов. Резервуар оборудован приемным и раздаточным патрубками, эксплуатационными горловинами c измерительным люком, дыхательным клапаном, площадкой обслуживания.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к резервуару.
Резервуар Рк-24 МГ с заводским номером 231 расположен по адресу: Камчатский край, г. Петропавловск-Камчатский, проспект Карла Маркса, д. 1/1.
Общий вид резервуара представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

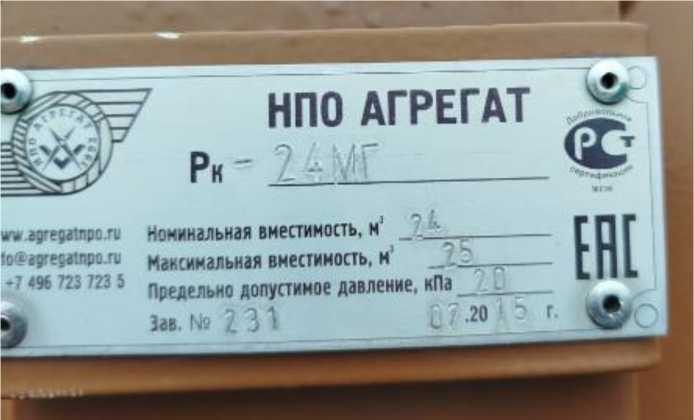

Рисунок 1 - Маркировочная табличка резервуара

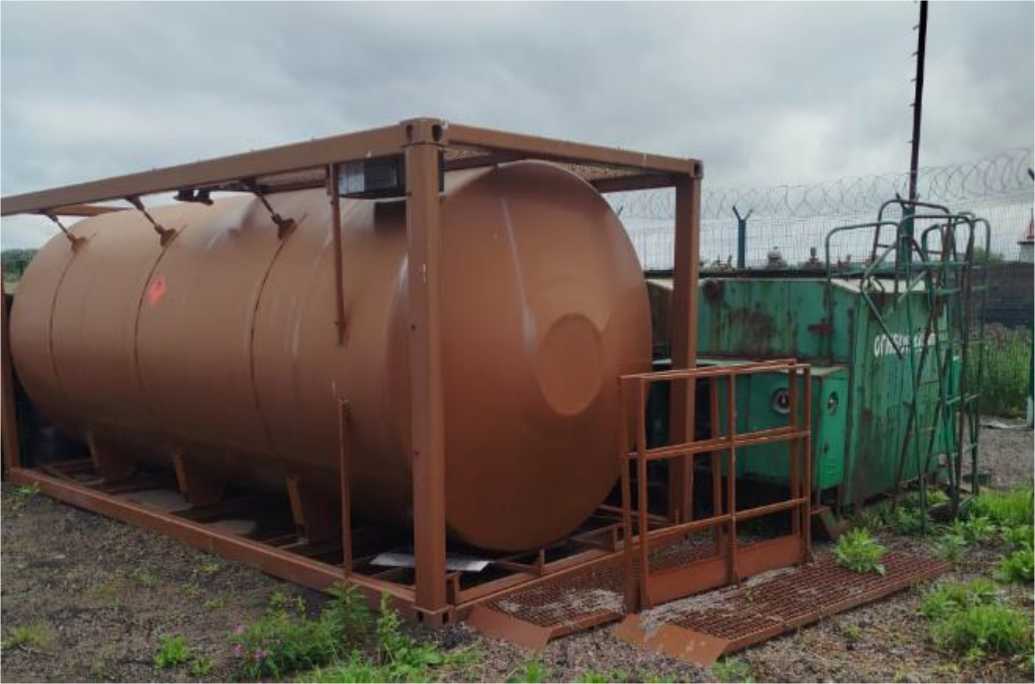

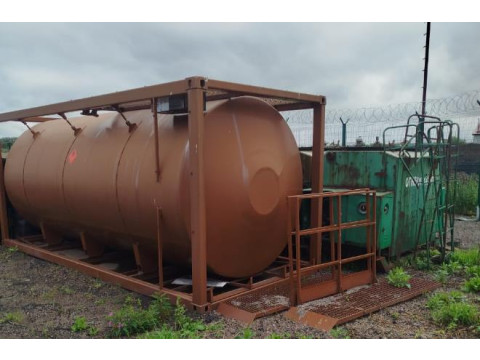

Рисунок 2 - Общий вид резервуара Рк-24 МГ зав.№ 231
Пломбирование резервуара Рк-24 МГ не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
24 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -40 до +40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
Рк-24 МГ |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
