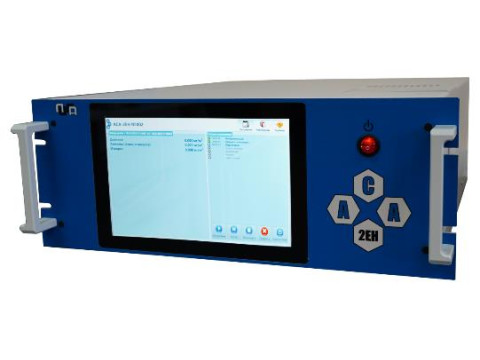

Анализаторы хроматографические автоматические АСА-2ЕН
| Номер в ГРСИ РФ: | 96953-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ОАО "Лига", г. Саратов |
Анализаторы хроматографические автоматические ACA-2EH (далее - анализаторы) предназначены для измерений массовых концентраций дивинила, амиленов (смесь изомеров) и изопрена в атмосферном воздухе.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96953-25 | ||||||
| Действует | по 26.11.2030 | ||||||
| Наименование | Анализаторы хроматографические автоматические | ||||||
| Модель | АСА-2ЕН | ||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f32fc3e3-0e40-d616-bd86-3bdd149dada1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «Лига», РОССИЯ, 410056, г. Саратов, пер. Мирный, зд. 4
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1301-205-2025 Государственная система обеспечения единства измерений. Анализаторы хроматографические автоматические АСА-2ЕН. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96953-25: Описание типа
2025-96953-25.pdf
|
Скачать | 156.6 КБ | |
|
96953-25: Методика поверки
РТ-МП-1301-205-2025
2025-mp96953-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Анализаторы хроматографические автоматические ACA-2EH (далее - анализаторы) предназначены для измерений массовых концентраций дивинила, амиленов (смесь изомеров) и изопрена в атмосферном воздухе.
Описание
Принцип действия анализаторов основан на предварительном отборе и концентрировании пробы с последующим хроматографическим разделением компонентов пробы и фотоионизационным детектированием.
Анализаторы конструктивно представляют собой одноблочные стационарные приборы.
В корпусе анализаторов расположены: термостат с хроматографической колонкой, регуляторы расхода и давления газа (электронные и/или механические), побудитель (насос) для отбора проб воздуха, устройство предварительного концентрирования пробы, система переключения газовых потоков, электрические платы и фотоионизационный детектор.
Газом-носителем является азот особой чистоты по ГОСТ 9293-74.
Общий вид анализаторов представлен на рисунке 1. Нанесение знака поверки на анализатор не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится способом термотрансферной печати на маркировочную табличку. Общий вид задней панели анализаторов с указанием места пломбировки и маркировочной таблички приведен на рисунке 2. Пример маркировочной таблички приведен на рисунке 3.

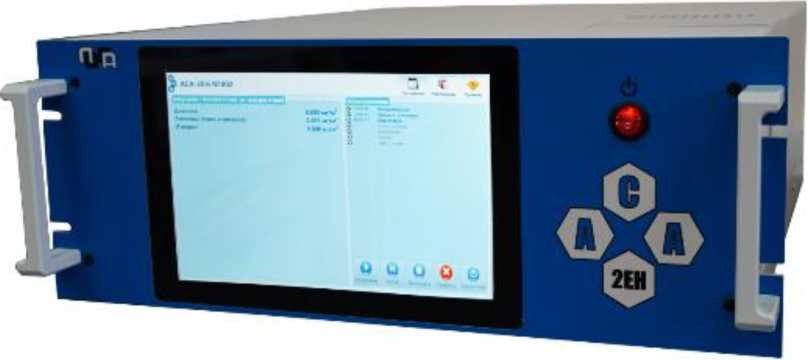

Рисунок 1 - Общий вид анализаторов
Место для нанесения пломбы в виде стиксра-паклсйки
Маркировочная табличка

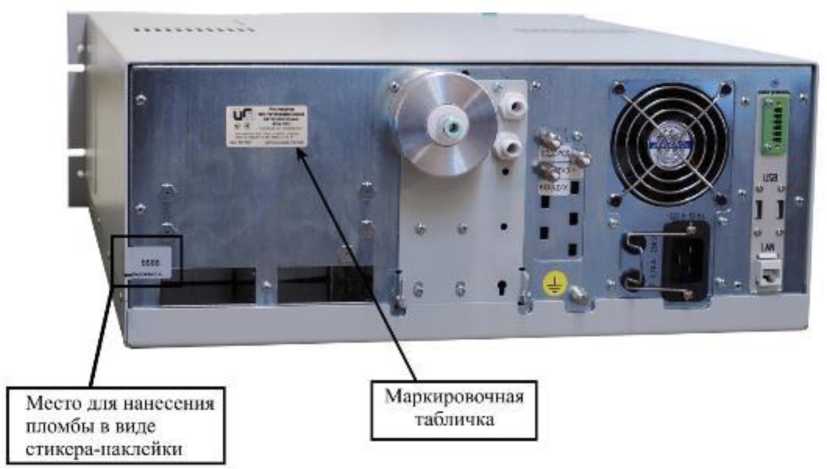

Рисунок 2 - Схема пломбировки анализаторов от несанкционированного доступа и место нанесения маркировочной таблички

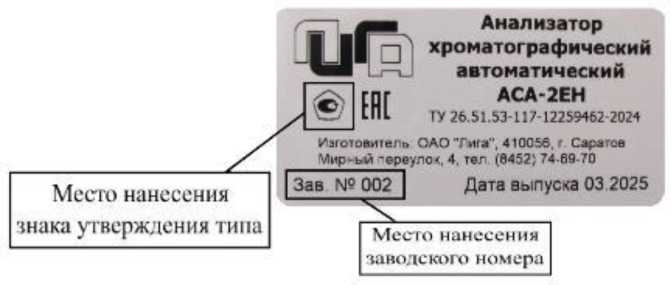

Рисунок 3 - Маркировочная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:
- автоматический контроль параметров работы анализатора;
- выполнение измерений непрерывно (циклически), разово и по расписанию;
- отображение результатов измерений, хранение и передача во внешние системы;
- опционально, контроль точности в автоматическом режиме (при наличии внешнего устройства).
ПО идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.
Уровень защиты встроенного ПО анализаторов «средний» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО (свидетельство о государственной регистрации) |
«Лига-Автохром» (Свидетельство № 2015613006 от 12.01.2015) |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.7.11.2747 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0fd471ae88e80a2258a5f98bef2b834a |
|
Примечание - Значение контрольной суммы исполняемого кода относится только к файлам ПО указанной версии | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента или смеси компонентов, мг/м3 |
Пределы допускаемой погрешности | ||
|
приведенной*, Y, % |
относительной, 6, % | |||
|
Дивинил |
от 0 до 30 |
от 0 до 0,025 включ. |
±20 |
_ |
|
св. 0,025 до 30 |
_ |
±20 | ||
|
Амилены (смесь изомеров) |
от 0 до 15 |
от 0 до 0,3 включ. |
±25 |
_ |
|
св. 0,3 до 15 |
_ |
±25 | ||
|
Изопрен |
от 0 до 5 |
от 0 до 0,1 включ. |
±20 |
_ |
|
св. 0,1 до 5 |
_ |
±20 | ||
Погрешность приведена к верхнему значению поддиапазона измерений
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры сети электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 196 до 253 от 47,5 до 52,5 |
|
Потребляемая электрическая мощность, ВА, не более |
500 |
|
Электрическое сопротивление изоляции, МОм, не менее |
100 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
223 483 660 |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +10 до +35 от 0 до 75 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Средняя наработка до отказа, ч |
10000 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на задней панели прибора, способом термотрансферной печати и на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор хроматографический автоматический ACA-2EH |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Паспорт |
УФКВ 619.0117 ПС |
1 экз. |
|
Руководство по эксплуатации анализатора |
УФКВ 619.0117 РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Комплект ЗИП1) |
_ |
1 компл. |
|
1) Согласно ведомости ЗИП | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации УФКВ 619.0117 РЭ, раздел 2.5 «Работа с анализатором».
Нормативные документы
Приказ Росстандарта № 2315 от 31.12.2020 г. Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха Общие технические условия;
Приказ Минприроды России № 524 от 30.07.2020 г. Об утверждении требований к проведению наблюдений за состоянием окружающей среды, ее загрязнением;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 3.1.1 и п. 3.1.2;
ТУ 26.51.53-117-12259462-2024 Анализаторы хроматографические автоматические ACA-2EH. Технические условия.
