Модули ввода/вывода IO20
| Номер в ГРСИ РФ: | 96960-25 |
|---|---|
| Производитель / заявитель: | ООО «Тюменские системы управления «СибБурМаш», г. Тюмень |
Модули ввода/вывода I020 (далее по тексту - модули) предназначены для: измерений аналоговых сигналов силы постоянного тока; напряжения постоянного тока; сопротивления постоянного тока, в том числе, сопротивления термопреобразователей; количества импульсов от первичных измерительных преобразователей (датчиков); преобразования их в цифровой сигнал, формирования сигналов управления по заданным алгоритмам, преобразования цифровых сигналов в аналоговые сигналы силы постоянного тока и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96960-25 | |||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 26.11.2030 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Модули ввода/вывода | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | IO20 | |||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
IO20AI0425 IO20AI0821 IO20AI0822 IO20AT0445 IO20AO0425 IO20DI1611 IO20DI1612 |
|||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2577 от
26.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2dc240d1-2f24-8a71-d091-fdd5048fdbc0 | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Тюменские системы управления «СибБурМаш», РОССИЯ, 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А; ООО «НПП «СибБурМаш», РОССИЯ, 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А
Поверка
| Методика поверки / информация о поверке |
МП-846-2025 Государственная система обеспечения единства измерений Модули ввода/вывода IO20 Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96960-25: Описание типа
2025-96960-25.pdf
|
Скачать | 223.6 КБ | |
|
96960-25: Методика поверки
МП-846-2025
2025-mp96960-25.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Модули ввода/вывода IO20 (далее по тексту - модули) предназначены для: измерений аналоговых сигналов силы постоянного тока; напряжения постоянного тока; сопротивления постоянного тока, в том числе, сопротивления термопреобразователей; количества импульсов от первичных измерительных преобразователей (датчиков); преобразования их в цифровой сигнал, формирования сигналов управления по заданным алгоритмам, преобразования цифровых сигналов в аналоговые сигналы силы постоянного тока и напряжения постоянного тока.
Описание
Принцип работы модулей ввода основан на аналого-цифровом преобразовании входных аналоговых сигналов силы, напряжения, сопротивления постоянного электрического тока и количества импульсов от первичных измерительных преобразователей в цифровой код в модулях ввода и передачи кода внешнему оборудованию.
Принцип работы модулей вывода основан на приёме кода от внешнего оборудования, цифро-аналоговом преобразовании кода в выходные сигналы силы и напряжения постоянного тока.
Модули могут работать как в составе программируемого логического контроллера, так и независимо при помощи протоколов Modbus TCP. Для независимой работы модуля на него устанавливается модуль связи Ethernet IO20IFETH.
Модули выполняются в следующих модификациях:
- IO20AI0425 - модуль аналогового ввода тока//напряжения (4 канала);
- IO20AI0821 - модуль аналогового ввода тока (8 каналов);
- IO20AI0822 - модуль аналогового ввода напряжения (8 каналов);
- IO20AT0445 - модуль аналогового ввода сопротивления (4 канала);
- IO20AO0425 - модуль аналогового вывода (4 канала);
- IO20DI1611 - модуль счета импульсов (16 каналов);
- IO20DI1612 - модуль счета импульсов (16 каналов).
Модули аналогового ввода предназначены для измерений сигналов силы постоянного тока (напряжения, сопротивления) от первичных измерительных преобразователей и преобразования их в цифровой сигнал.
Модуль аналогового вывода предназначен для воспроизведения силы постоянного тока (напряжения) путем преобразования цифрового сигнала в аналоговый сигнал.
Модуль аналогового ввода сопротивления IO20AT0445 предназначен для измерений сопротивления или температуры при использовании его с термопреобразователями сопротивления (далее - ТС) различных типов по ГОСТ 6651-2009.
Каждый из имеющихся в составе модулей аналогового ввода (вывода) каналов может быть механически или программными средствами перенастроен на измерения (воспроизведение) другой величины (силы тока, напряжения, сопротивления, температуры).
Заводской номер в виде обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус модуля типографским методом, методом гравировки или другим методом, что обеспечивает идентификацию каждого модуля в течение всего срока эксплуатации.
Общий вид модулей, место нанесения заводского номера представлены на рисунках 1, 2 и 3.

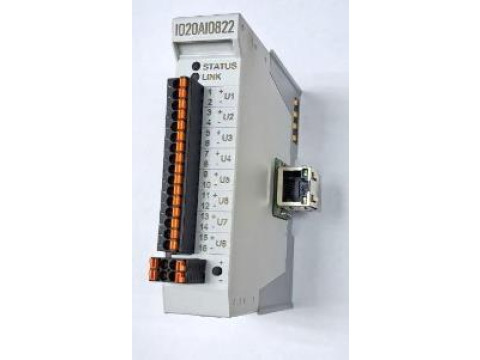

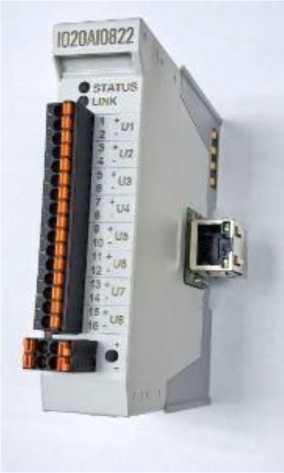

Рисунок 1 - Общий вид модулей IO20AI0821, IO20AI0822, IO20AT0445, IO20DI1611, IO20DI1612 спереди

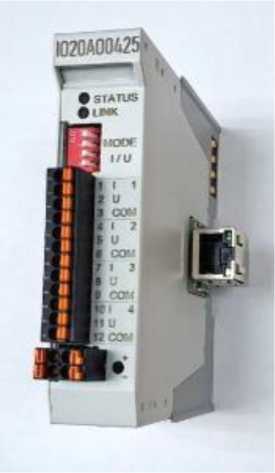

Рисунок 2 - Общий вид модулей IO20AI0425, IO20AO0425 спереди

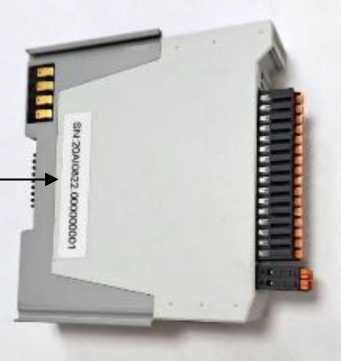

Место нанесения заводского номера

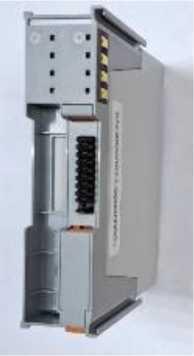

Рисунок 3 - Вид модулей сбоку и сзади, место нанесения заводского номера (все модификации)
Конструкция модулей и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на модули. Пломбирование модулей осуществляется с помощью защитной наклейки с контрольными клеймами эксплуатирующей или обслуживающей организации, место нанесения которой изображено на рисунке 4.

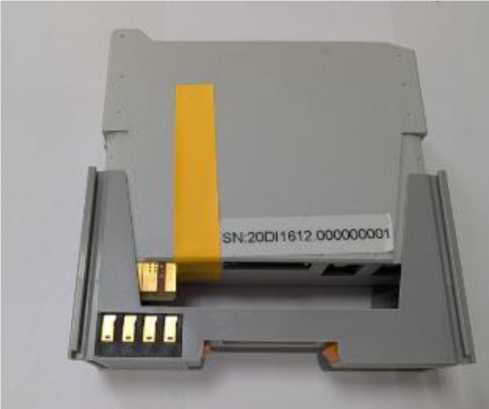

Рисунок 4 - Вид модуля с местом нанесения защитной наклейки
Программное обеспечение
Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении.
Встроенное ПО является метрологически значимым.
ПО модулей недоступно для коррекции конечным пользователем.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Метрологические характеристики модулей нормированы с учетом влияния встроенного
ПО.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО), не ниже |
0.10.ХХ.Х* |
|
Цифровой идентификатор ПО |
_ |
|
* «Х» принимает целочисленные значения от 0 до 9 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модули IO20AI0425, IO20AI0821 | |
|
Диапазон измерений и преобразования в цифровой сигнал силы постоянного тока, мА |
от -22 до +22 |
|
Пределы допускаемой основной приведенной1) погрешности измерений и преобразования входных аналоговых сигналов силы постоянного тока в цифровой сигнал, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений и преобразования входных аналоговых сигналов силы постоянного тока в цифровой сигнал, вызванной изменением температуры окружающей среды на каждые 10 °C, % |
±0,025 |
|
Модули IO20AI0425, IO20AI0822 | |
|
Диапазон измерений и преобразования в цифровой сигнал напряжения постоянного тока, В |
от -11 до +11 |
|
Пределы допускаемой основной приведенной погрешности измерений и преобразования входных аналоговых сигналов напряжения постоянного тока в цифровой сигнал, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений и преобразования входных аналоговых сигналов напряжения постоянного тока в цифровой сигнал, вызванной изменением температуры окружающей среды на каждые 10 °C, % |
±0,025 |
|
Модули счета импульсов IO20DI1611, IO20DI1612 | |
|
Диапазон счета и преобразования входных импульсов в цифровой сигнал, имп. |
от 1 до 65535 |
|
Пределы допускаемой абсолютной погрешности счета импульсов на каждые 10000, имп. |
±1 |
|
Модуль аналогового ввода сопротивления (ТС) IO20AT0445 | |
|
Диапазоны измерений и преобразования в цифровой сигнал сопротивления постоянного тока, Ом |
от 0 до 390 от 0 до 3900 |
|
Пределы допускаемой основной приведенной погрешности измерений и преобразования входных сигналов сопротивления постоянного тока в цифровой сигнал, % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений и преобразования входных сигналов сопротивления постоянного тока в цифровой сигнал, вызванной изменением температуры окружающей среды на каждые 10 °C, % |
±0,025 |
|
Метрологические характеристики при измерениях температуры с помощью ТС |
см. таблицу 3 |
|
Наименование характеристики |
Значение |
|
Модуль аналогового вывода IO20AO0425 | |
|
Диапазоны измерений при преобразовании цифрового сигнала в выходной аналоговый сигнал: - напряжение постоянного тока, В - сила постоянного тока, мА |
от 0 до +11 от 0 до +22 |
|
Пределы допускаемой основной приведенной погрешности преобразований цифрового сигнала в выходной аналоговый сигнал, % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразований цифрового сигнала в выходной аналоговый сигнал, вызванной изменением температуры окружающей среды на каждые 10 °C, % |
±0,05 |
|
1) Здесь и далее по таблице в качестве нормирующего значения для приведенной погрешности всех величин используется разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Метрологические характеристики модулей аналогового ввода сопротивления
IO20AT0445 при использовании с ТС__________________________________________________
|
Тип (НСХ) термопреобразователя сопротивления |
Диапазон измерений и преобразования в цифровой сигнал температуры, °С |
Пределы допускаемой приведенной2) погрешности измерений и преобразования в цифровой сигнал температуры, % |
|
50М (а=0,00428) 1) |
от -180 до + 200 |
±0,25 |
|
100П (а=0,00391) 1) |
от -200 до + 830 | |
|
1000П (а=0,00391) 1) |
от -200 до + 830 | |
|
Pt100 (а=0,00385) 1) |
от -200 до + 845 | |
|
Pt1000 (а=0,00385) 1) |
от -200 до + 845 |
1) Обозначение типа (НСХ) термопреобразователя сопротивления по ГОСТ 6651-2009.
2) В качестве нормирующего значения для приведенной погрешности используется
разность между максимальным и минимальным значениями диапазона измерений.
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
24 |
|
Габаритные размеры (ШиринахВысотахГлубина), мм, не более |
27x106x97 |
|
Масса, кг, не более |
0,25 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при +25 °С, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +25 °С, %, не более - атмосферное давление, кПа |
от -40 до +60 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации, паспорта средства измерений типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Модуль ввода/вывода IO20 |
_ 1) |
1 |
|
Модуль связи Ethernet |
IO20IFETH |
1 |
|
Паспорт |
_ 1) |
1 |
|
Руководство по эксплуатации |
425000-001-27005283-2025 РЭ |
1 |
|
1) в соответствии с заказом. | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации «Модули ввода/вывода IO20. Руководство по эксплуатации», в разделах по каждой модификации модуля: «4. IO20AI0425 Модуль аналогового ввода, 4 канала»; «5. IO20AI0821 Модуль аналогового ввода, 8 каналов»; «6. IO20AI0822 Модуль аналогового ввода, 8 каналов»; «7. IO20AT0445 Модуль ввода термосопротивлений, 4 канала»; «8. IO20DI1611 Модуль дискретного ввода, 16 каналов»; «9. IO20DI1612 Модуль дискретного ввода, 16 каналов»; «10. IO20AO0425 Модуль аналогового вывода, 4 канала».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 425000-001-27005283-2025 Модули ввода/вывода IO20. Технические условия
