Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ
| Номер в ГРСИ РФ: | 96961-25 |
|---|---|
| Производитель / заявитель: | ООО "Завод "Нефтегазоборудование", г.Саратов |
Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ (далее - системы) предназначены для измерений сигналов от не входящих в состав системы датчиков: сопротивления постоянному току от термопреобразователей сопротивления в температурном эквиваленте, силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96961-25 | ||||||
| Действует | по 26.11.2030 | ||||||
| Наименование | Системы телеметрии и телемеханики на базе программируемых логических контроллеров | ||||||
| Модель | СТТ | ||||||
| Модификации |
НГО.4.201.507 |
||||||
| Приказы |
№2577 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | bc823aab-15fc-152f-6646-38ff782aac19 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Завод «Нефтегазоборудование», РОССИЯ, 410080, Саратовская обл., г.о. город Саратов, г. Саратов, пр-кт Строителей, зд. 39Н, стр. 6
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-086-25 Государственная система обеспечения единства измерений Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96961-25: Описание типа
2025-96961-25.pdf
|
Скачать | 147.4 КБ | |
|
96961-25: Методика поверки
МП-НИЦЭ-086-25
2025-mp96961-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ (далее - системы) предназначены для измерений сигналов от не входящих в состав системы датчиков: сопротивления постоянному току от термопреобразователей сопротивления в температурном эквиваленте, силы постоянного тока.
Описание
Принцип действия систем основан на аналого-цифровом преобразовании входных сигналов от не входящих в состав системы датчиков, осуществляемом программируемыми логическими контроллерами, и визуализации измерительной информации на панели оператора или дисплеях и видеомониторах, входящих в состав автоматизированных рабочих мест.
Системы являются проектно-компонуемыми изделиями и имеют агрегатную архитектуру. Конструктивно системы состоят из набора функциональных устройств, объединенных шинами питания и передачи данных. Функциональные устройства размещаются в шкафах управления.
Системы выпускаются в исполнении НГО.4.201.507. Количество и номенклатура измерительных каналов определяется заказом и указывается в формуляре. Системы могут включать в себя следующие типы измерительных каналов: измерительные каналы сигналов от термопреобразователей сопротивления; измерительные каналы силы постоянного тока.
Конфигурация системы по составу оборудования, его количеству, требованиям к функциям формируется с учетом особенностей каждого управляемого технологического процесса и определяется проектом.
Системы, в зависимости от заказа, состоят из:
- программируемых логических контролеров (далее - контроллеры) (контроллеры программируемые логические REGUL RX00 (модификация REGUL R500), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16 или системы ввода-вывода распределительные Fastwel I/O, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58557-14 или контролеры логические программируемые ПЛК 200 (без модулей в составе), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 84822-22 или контролеры логические программируемые ПЛК 200, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 84822-22 в составе: модуль аналогового ввода МВ210-101 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 76920-19 или модуль аналогового ввода МВ210-102 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 92904-24 или контролеры логические программируемые
ПЛК 100 в составе: модуль аналогового ввода МВ210-101 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 76920-19 или модуль аналогового ввода МВ210-102 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 92904-24; модули центрального процессора, модули связи, модули ввода-вывода и т.д.);
- локальной панели оператора (при необходимости);
- источников электропитания;
- телекоммутационного оборудования;
- барьеров искрозащиты в искробезопасных цепях дискретных сигналов (при необходимости);
- исполнительных устройств (при необходимости).
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид систем представлен на рисунке 1. Пример маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

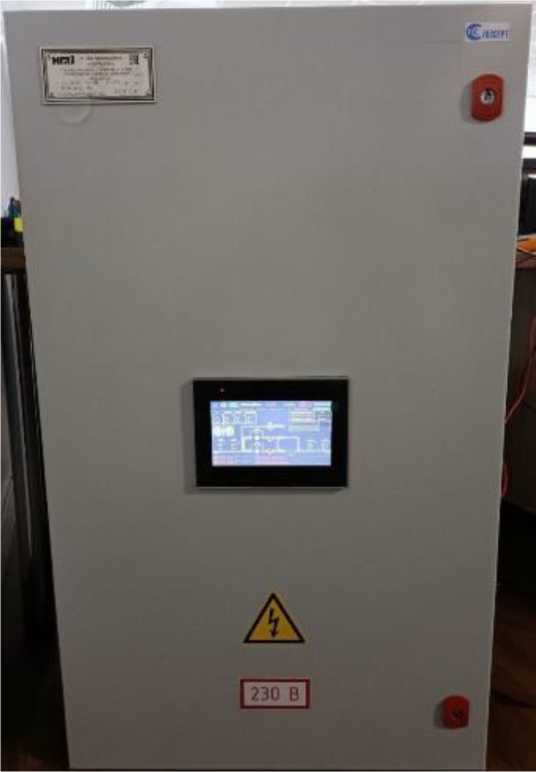

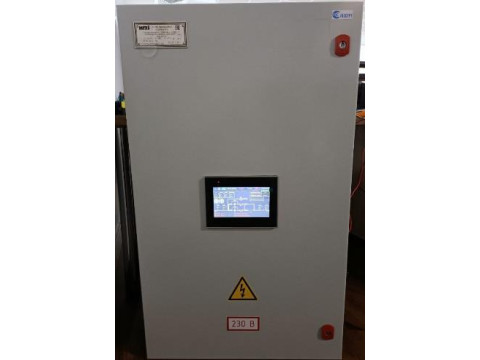

Рисунок 1 - Общий вид системы
Место нанесения знака утверждения типа
Место нанесения
заводского номера

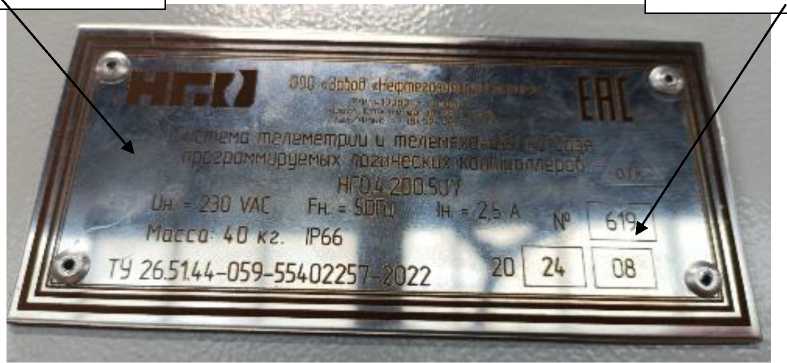

Рисунок 2 - Пример маркировочной таблички системы, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) систем предназначено для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, передачи информации на верхний уровень.
B процессе измерений системы принимают информацию от измерительных преобразователей параметров, обрабатывают, формируют измерительную информацию, протоколируют, индицируют, регистрируют, хранят результаты измерений и передают по каналам связи на верхний уровень информационных систем (центральных пультов управления) архивную информацию и информацию о текущих результатах измерений.
Комплекс ПО состоит из двух частей: ПО панели оператора и ПО контроллеров (модулей аналогового ввода).
ПО контроллеров (модулей аналогово ввода) из состава систем является метрологически значимой частью программного обеспечения. ПО панели оператора расчетов и обработки данных не выполняет, и является только средством визуального интерфейса пользователя и является метрологически незначимым.
Исполняемый код ПО контроллеров (модулей аналогово ввода) из состава систем, результаты измерений хранятся в энергонезависимой памяти контроллеров (модулей аналогово ввода) из состава систем. Замена исполняемого кода ПО контроллеров (модулей аналогово ввода) из состава систем, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Данные о ПО и уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с рекомендациями Р 50.2.077-2014 контроллеров (модулей аналогово ввода), входящих в состав систем, отражены в соответствующих сведениях об утвержденном типе, размещенных в Федеральном информационном фонде по обеспечению единства измерений.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов от термопреобразователей сопротивления Pt100 (а=0,00385 °C4) по ГОСТ 6651-2009 в температурном эквиваленте, C |
от -200 до +850 |
|
Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений сигналов от термопреобразователей сопротивления Pt100 (а=0,00385 C-1) по ГОСТ 6651-2009 в температурном эквиваленте, %* |
±0,25 |
|
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений сигналов от термопреобразователей сопротивления Pt100 (а=0,00385 C-1) по ГОСТ 6651-2009 в температурном эквиваленте от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %*: - для систем на базе контроллеров, кроме контроллеров ПЛК 200 - для систем на базе контроллеров ПЛК 200 |
±0,05 ±0,125 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы постоянного тока, %* |
±0,25 |
|
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %*: - для систем на базе контроллеров, кроме контроллеров ПЛК 200 и контроллеров ПЛК 100 с модулями аналогового ввода МВ210-102 в составе - для систем на базе контроллеров ПЛК 100 с модулями аналогового ввода МВ210-102 в составе - для систем на базе контроллеров ПЛК 200 |
±0,05 ±0,075 ±0,125 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 84,0 до 106,7 |
|
Примечание: * - пределы допускаемой приведенной к диапазону измерений основной и дополнительной погрешности измерений сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, силы постоянного тока нормированы без учета погрешности первичных датчиков | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, не более |
32 |
|
Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц |
от 187 до 242 50 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
1400x800x300 |
|
Масса, кг, не более |
60 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +50 до 80 от 84,0 до 106,7 |
|
Степень защиты о внешних влияющих воздействий по ГОСТ 14254-2015 |
IP54 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
25000 |
Знак утверждения типа
наносится на титульный лист паспорта-формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку системы любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система телеметрии и телемеханики на базе программируемых логических контроллеров СТТ |
НГО.4.201.507 |
1 шт. |
|
Паспорт-формуляр |
НГО.4.201.507 ФО |
1 экз. |
|
Руководство по эксплуатации |
НГО.4.201.507 РЭ |
1 экз. |
|
Руководство оператора |
НГО.4.201.507 РО |
1 экз. |
|
Комплект программного обеспечения |
НГО.4.201.507 ПО |
1 шт. |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» документа НГО.4.201.507 РЭ Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 26.51.44-059-55402257-2022 «Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ. Технические условия»
