Клещи электроизмерительные CEM DT
| Номер в ГРСИ РФ: | 96962-25 |
|---|---|
| Производитель / заявитель: | Фирма "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай |
Клещи электроизмерительные CEM DT (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления, проверки диодов и целостности цепи, оснащены бесконтактным детектором напряжения переменного тока без разрыва токовой цепи. В зависимости от модификации позволяют измерять емкость, частоту, мощность переменного и постоянного тока, коэффициент мощности.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96962-25 | ||||||||||||||||||
| Действует | по 26.11.2030 | ||||||||||||||||||
| Наименование | Клещи электроизмерительные | ||||||||||||||||||
| Модель | CEM DT | ||||||||||||||||||
| Модификации |
DT-9180А DT-9280 DT-9282 DT-9381A DT-9383W |
||||||||||||||||||
| Приказы |
№2577 от
26.11.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 55fb4271-7c51-ee8f-538e-bdcb8827484f | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Shenzhen Everbest Machinery Industry Co., Ltd., КИТАЙ, 19th Building, 5th Region, Baiwangxin Industry Park, Baimang, Xili, Nanshan, Shenzhen, 518108
Поверка
| Методика поверки / информация о поверке |
МП-ПР-31-2025 Государственная система обеспечения единства измерений. Клещи электроизмерительные CEM DT. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96962-25: Описание типа
2025-96962-25.pdf
|
Скачать | 267.3 КБ | |
|
96962-25: Методика поверки
МП-ПР-31-2025
2025-mp96962-25.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Клещи электроизмерительные CEM DT (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления, проверки диодов и целостности цепи, оснащены бесконтактным детектором напряжения переменного тока без разрыва токовой цепи. В зависимости от модификации позволяют измерять емкость, частоту, мощность переменного и постоянного тока, коэффициент мощности.
Описание
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем. Измерение мощности представляет собой математическую обработку результатов измерения напряжения и силы тока.
Конструктивно клещи выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели имеются кнопки управления и навигации по меню, гнезда для подключения измерительных проводов, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, меню функций, индикаторы режимов измерения и индикаторы единиц измерения. У клещей имеется индикатор фазного напряжения. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Клещи изготавливаются в пяти модификациях: DT-9180A, DT-9280, DT-9282, DT-9381A, DT-9383W. Модификации различаются набором функций измерения физических величин и их диапазонами.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей от несанкционированного доступа не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр клещей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид клещей указанных модификаций с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунках 1 - 4.
DT-9180A
DT-9280
DT-9282

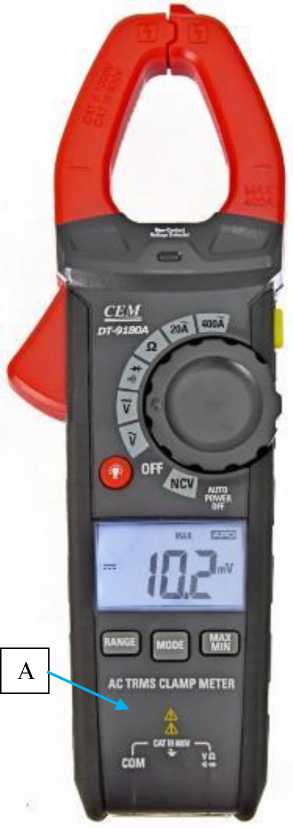

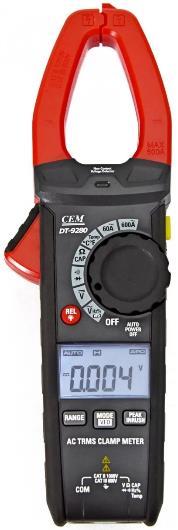

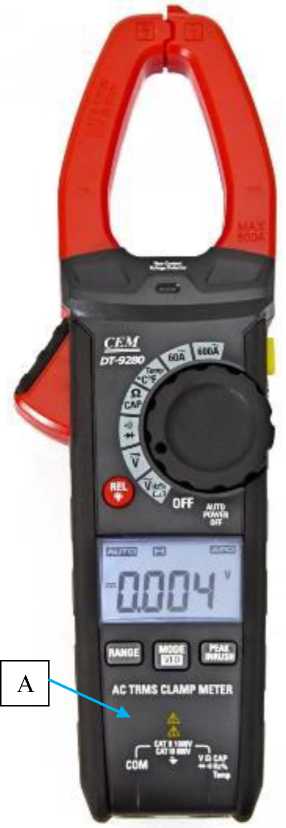

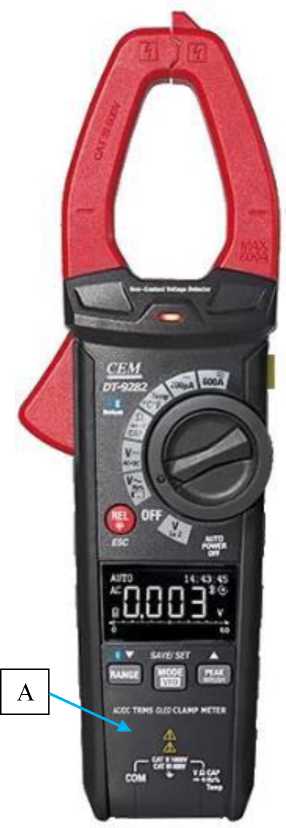

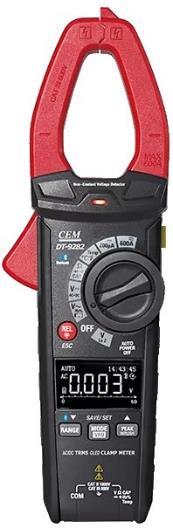

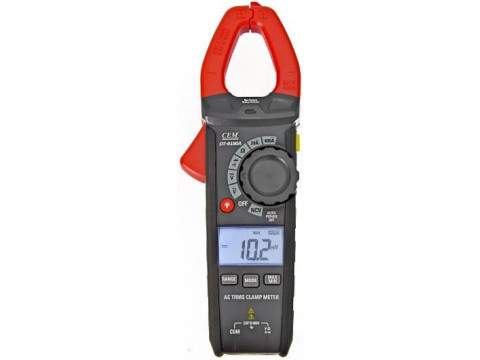

Рисунок 1 - Общий вид передней панели клещей модификаций DT-9180A, DT-9280, DT-9282 с указанием места нанесения знака утверждения типа (А)
Б

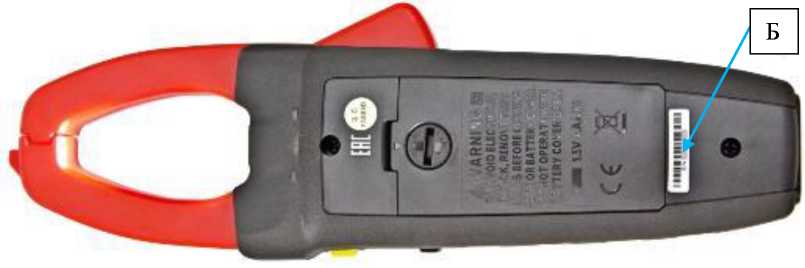

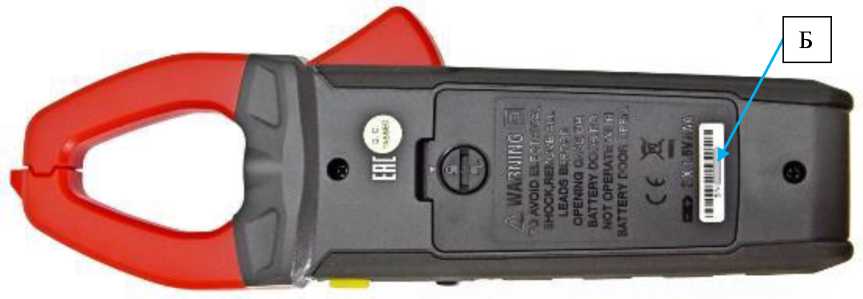

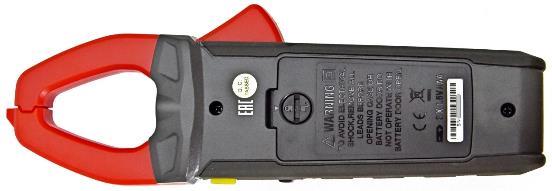

Рисунок 2 - Вид задней панели клещей модификаций DT-9180A, DT-9280, DT-9282 с указанием места нанесения серийного номера (Б)
DT-9381A

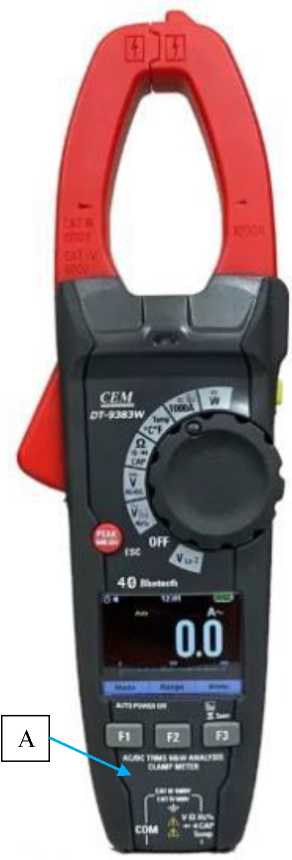

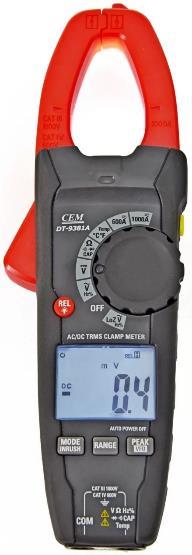

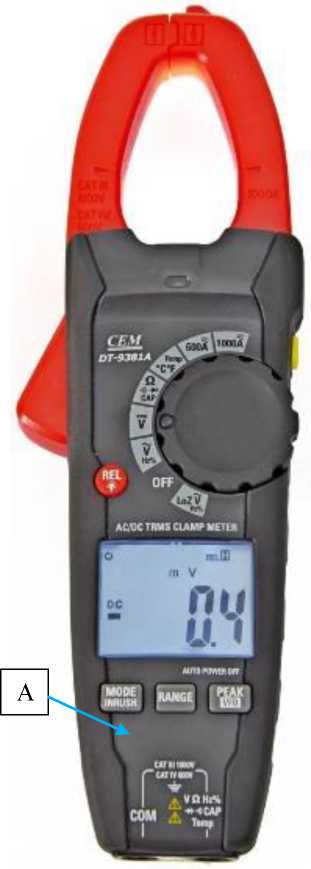

Рисунок 3 - Общий вид передней панели клещей модификаций DT-9381A, DT-9383W с указанием места нанесения знака утверждения типа (А)
DT-9383W
Б

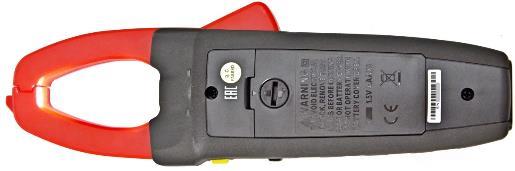

Рисунок 4 - Вид задней панели клещей модификаций DT-9381A, DT-9383W с указанием места нанесения серийного номера (Б)
Цветовая гамма корпуса клещей может быть изменена изготовителем в одностороннем порядке.
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция клещей модификаций DT-918OA, DT-9280, DT-9282, DT-9381A исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 для уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 для модификации DT-9383W уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний». Идентификационные данные программного обеспечения модификации DT-9383W представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.00 |
Технические характеристики
Таблица 2.1 - Метрологические характеристики клещей модификации DT-9180A в режиме измерения напряжения переменного тока_____________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 45 Гц до 2 кГц, В | |
|
от 45 Гц до 1,5 кГц включ. |
св. 1,5 до 2 кГц включ. | ||
|
2,000 |
0,001 |
±(0,012-иизм1 + 3- k) |
±(0,025-иизм + 3-k) |
|
20,00 |
0,01 |
±(0,012- иизм +3-k) | |
|
200,0 |
0,1 | ||
|
600 |
1 | ||
|
Примечания: 1) иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %; Полоса пропускания напряжения переменного тока: 50...60 Гц (все формы сигналов), от 45 Гц до 2 кГц (синусоидальный сигнал). | |||
Таблица 2.2 - Метрологические характеристики клещей модификации DT-9180A в режиме измерения напряжения постоянного тока______________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
0,200 |
0,0001 |
±(0,005-|иизм|1) + 2-k) |
|
2,000 |
0,001 | |
|
20,00 |
0,01 | |
|
200,0 |
0,1 | |
|
600 |
1 |
Примечание:
Таблица 2.3 - Метрологические характеристики клещей модификации DT-9180A в режиме измерения силы переменного тока__________________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 50 до 60 Гц, А |
|
20 |
0,01 |
±(0,02-1изм1) + 5-k) |
|
200 |
0,1 |
±(0,02-1изм + 2-k) |
|
400 |
1 | |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренного переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 2.4 - Метрологические характеристики клещей модификации DT-9180A в режиме измерения сопротивления ____________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом/кОм/МОм |
|
200,0 Ом |
0,1 Ом |
±(0,012-Кизм1)+ 3-k) |
|
2,0 кОм |
1 Ом | |
|
20,0 кОм |
10 Ом | |
|
200,0 кОм |
100 Ом | |
|
2,0 МОм |
1,0 кОм |
±(0,02-RB3M + 3-k) |
|
20,0 МОм |
10,0 кОм |
Примечание:
1) R-изм - значение измеренного сопротивления, Ом/кОм/МОм.
Таблица 3.1 - Метрологические характеристики клещей модификации DT-9280 в режиме измерения силы переменного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 50 до 60 Гц, А |
|
60,00 |
0,01 |
±(0,02-1изм1) + 8-k) |
|
600,0 |
0,1 |
±(0,025-1изм + 8-k) |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока, А. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 3.2 - Метрологические характеристики клещей модификации DT-9280 в режиме измерения напряжения переменного тока_____________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 50 Гц до 1 кГц, В |
|
6,000 |
0,001 |
±(0,01-Иизм1) + 5-k) |
|
60,00 |
0,01 |
±(0,012-Лизм + 5-k) |
|
600,0 |
0,1 | |
|
1000 |
1 |
±(0,015-Иизм + 5-k) |
|
Примечание: 1) Иизм - среднее квадратичное значение измеренного напряжения переменного тока, В. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. Полоса частот напряжения переменного тока: от 50 Гц до 1 кГц (синусоида), от 50 до 60 Гц (сигнал любой формы). | ||
Таблица 3.3 - Метрологические характеристики клещей модификации DT-9280 в режиме измерения напряжения постоянного тока_______________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
6,000 |
0,001 |
±(0,009-|иизм|1) + 3-k) |
|
60,00 |
0,01 |
±(0,01-|иизм|+ 3-k) |
|
600,0 |
0,1 | |
|
1000,0 |
1 |
±(0,012-|иизм|+ 3-k) |
|
Примечание: 1) иизм - значение измеренного напряжения постоянного тока, В | ||
Таблица 3.4 - Метрологические характеристики клещей модификации DT-9280 в режиме
измерения сопротивления
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом/кОм/МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-Яизм1) + 4-k) |
|
6,0 кОм |
1,0 Ом |
±(0,015-Яизм + 2-k) |
|
60,0 кОм |
10,0 Ом | |
|
600,0 кОм |
100,0 Ом | |
|
6,0 МОм |
1,0 кОм |
±(0,02-Яизм + 5-k) |
|
60,0 МОм |
10,0 кОм |
±(0,03-Яизм + 8-k) |
Примечание:
1) R-изм — значение измеренного сопротивления, Ом/кОм/МОм
Таблица 3.5 - Метрологические характеристики клещей модификации DT-9280 в режиме
измерения емкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, нФ/мкФ |
|
99,99 нФ |
0,01 нФ |
Не нормируется |
|
999,9 нФ |
0,1 нФ |
±(0,03-Сизм1) + 5-k) |
|
9,999 мкФ |
0,001 мкФ | |
|
99,99 мкФ |
0,01 мкФ | |
|
100,0 мкФ |
0,1 мкФ | |
|
Примечание: 1) Сизм - значение измеренной ёмкости, нФ/мкФ. | ||
Таблица 3.6 - Метрологические характеристики клещей модификации DT-9280 в режиме
измерения частоты
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Гц/кГц |
|
При измерении напряжения переменного тока. Среднее квадратичное значение напряжения не менее 15 В. | ||
|
9,999 Гц |
0,001 Гц |
±(0,01Тизм1) + 5-k) |
|
99,99 Гц |
0,01 Гц | |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц | |
|
При измерении силы переменного тока. Среднее квадратичное значение тока не менее 20 А. | ||
|
99,99 Гц |
0,01 Гц |
±(0,01Тизм + 5-k) |
|
999,9 Гц |
0,1 Гц | |
|
Примечание: 1) Кзм - значение измеренной частоты, Гц/кГц. | ||
Таблица 4.1 - Метрологические характеристики клещей модификации DT-9282 в режиме
измерения силы переменного и постоянного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
60,00 |
0,01 |
±(0,02- 1изм1) + 8-k) |
|
600,0 |
0,1 |
±(0,025-1изм + 8-k) |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока в диапазоне частот от 50 до 60 Гц / модуль значения измеренной силы постоянного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.2.1 - Метрологические характеристики клещей модификации DT-9381A в режиме
измерения силы переменного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 50 до 60 Гц, А |
|
600,0 |
0,1 |
±(0,025- 1изм1) + 8-k) |
|
1000,0 |
1,0 |
±(0,028- 1изм + 8-k) |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока, А. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.2.2 - Метрологические характеристики клещей модификации DT-9381A в режиме
измерения силы постоянного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
600,0 |
0,1 |
±(0,025-|1изм|1) + 5-k) |
|
1000,0 |
1,0 |
±(0,028-|1изм| + 5-k) |
|
Примечание: 1) 1изм - значение измеренной силы постоянного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.3 - Метрологические характеристики клещей модификации DT-9282 в режиме
измерения силы постоянного тока в микроамперах
|
Верхний предел диапазона измерений, мкА |
Значение единицы младшего разряда k, мкА |
Пределы допускаемой абсолютной погрешности, мкА |
|
200 |
1 |
±(0,009-|1изм|1) + 6-k) |
|
Примечание: 1) 1изм - значение измеренного постоянного тока, мкА; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.4 - Метрологические характеристики клещей модификации DT-9282 и DT-9381A в режиме измерения напряжения переменного тока____________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В | |
|
DT-9282 В диапазоне частот от 50 Гц до 1 кГц |
DT-9381A В диапазоне частот от 50 до 400 Гц | ||
|
6,000 |
0,001 |
±(0,01-иизм1) + 5-k) |
±(0,015-иизм + 5-k) |
|
60,00 |
0,01 |
±(0,012-иизм + 5-k) | |
|
600,0 |
0,1 | ||
|
1000 |
1,0 |
±(0,015-иизм + 5-k) | |
|
Примечание: 1) иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | |||
Таблица 4.5 - Метрологические характеристики клещей модификации DT-9282 и DT-9381A в режиме измерения напряжения постоянного тока____________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В | |
|
DT-9282 |
DT-9381A | ||
|
0,6 |
0,001 |
- |
±(0,005-|иизм|1) + 5-k) |
|
6,000 |
0,001 |
±(0,009-|иизм| + 3-k) |
±(0,015-|иизм| + 2-k) |
|
60,00 |
0,01 |
±(0,01 -|иизм| + 3-k) | |
|
600,0 |
0,100 | ||
|
1000,0 |
1 В |
±(0,012-|иизм| + 3-k) | |
|
Примечание: 1) иизм - значение измеренного напряжения постоянного тока, В | |||
Таблица 4.6 - Метрологические характеристики клещей модификации DT-9282 и DT-9381A в режиме измерения сопротивления_________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом/кОм/МОм | |
|
DT-9282 |
DT-9381A | ||
|
600,0 Ом |
0,1 Ом |
±(0,01-Иизм1) + 4-k) |
±(0,01-Иизм + 4-k) |
|
6,0 кОм |
1,0 Ом |
±(0,015-Иизм + 2-k) |
±(0,015-Иизм + 2-k) |
|
60,0 кОм |
10,0 Ом | ||
|
600,0 кОм |
100,0 Ом | ||
|
6,0 МОм |
1,0 кОм |
±(0,02-Иизм + 5-k) |
±(0,025-Иизм + 3-k) |
|
60,0 МОм |
10,0 кОм |
±(0,03-Иизм + 8-k) |
±(0,035-Иизм + 5-k) |
|
Примечание: 1) R-изм - значение измеренного сопротивления, Ом/кОм/МОм | |||
Таблица 4.7 - Метрологические характеристики клещей модификации DT-9282 и DT-9381A
в режиме измерения ёмкости
|
Верхний предел диапазона измерений, DT-9282 |
Верхний предел диапазона измерений, мкФ, DT-9381A |
Значение единицы младшего разряда k, мкФ |
Пределы допускаемой абсолютной погрешности, нФ/мкФ | |
|
DT-9282 |
DT-9381A | |||
|
99,99 нФ |
60,00 нФ |
0,01 нФ |
Не нормируется |
±(0,04-Сизм1) + 20-k) |
|
999,9 нФ |
600,0 нФ |
0,1 нФ |
±(0,03-Сизм + 5-k) |
±(0,03-Сизм + 5-k) |
|
9,999 мкФ |
6,000 мкФ |
0,001 мкФ | ||
|
99,99 мкФ |
60,00 мкФ |
0,01 мкФ | ||
|
100,0 мкФ |
100,0 мкФ |
0,1 мкФ | ||
|
Примечание: 1) Сизм - значение измеренной ёмкости, нФ/мкФ. | ||||
Таблица 4.8 - Метрологические характеристики клещей модификации DT-9282 в режиме измерения частоты (при измерении напряжения переменного тока)_______________________
|
Диапазон измерения частоты |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Гц/кГц |
|
9,999 Гц |
0,001 Гц |
±(0,01-Ризм1) + 5-k) |
|
99,99 Гц |
0,01 Гц | |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц |
Примечание:
1) Fизм — значение измеренной частоты, Гц/кГц
Таблица 4.9 - Метрологические характеристики клещей модификации DT-9381A в режиме измерения частоты (при измерении напряжения переменного тока)_______________________
|
Диапазон измерения частоты, Гц |
Значение единицы младшего разряда k, Гц |
Пределы допускаемой абсолютной погрешности, Гц/кГц |
|
9,999 Гц |
0,001 Гц |
±(0,012-Еим2 + 5-k) |
|
99,99 Гц |
0,01 Гц | |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц |
Примечание:
1) Fизм — значение измеренной частоты, Гц/кГц.
Таблица 5.1 - Метрологические характеристики клещей модификации DT-9383W в режиме измерениянапряжения постоянного тока
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
0,6 |
0,0001 |
±(0,005-|иизм|1) + 8-k) |
|
6,000 |
0,001 |
±(0,015-|иизм|+ 5-k) |
|
60,00 |
0,01 | |
|
600,0 |
0,1 | |
|
1000,0 |
1 |
Примечание:
Таблица 5.2 - Метрологические характеристики клещей модификации DT-9383W в режиме
измерения напряжения переменного тока
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В | |
|
в диапазоне частот от 50 до 399 Гц |
в диапазоне частот от 400 Гц до 1 кГц | ||
|
6,000 |
0,001 |
±(0,015-иизм3 + 5-k) |
±(0,025-Гизм + 20-k) |
|
60,00 |
0,01 | ||
|
600,0 |
0,1 | ||
|
1000 |
1 | ||
Примечание:
1) иизм — значение измеренного напряжения переменного тока, В.
Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.
Таблица 5.3 - Метрологические характеристики клещей модификации DT-9383W в режиме
измерения силы постоянного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
600,0 |
0,1 |
±(0,025-|1изм|3 + 5-k) |
|
1000,0 |
1,0 |
±(0,028-|М + 5-k) |
|
Примечание: 1) 1изм - значение измеренной силы постоянного тока, А. | ||
Таблица 5.4 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения силы переменного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
600,0 |
0,1 |
±(0,025-|1изм|3 + 8-k) |
|
1000,0 |
1,0 |
±(0,028-|М + 8-k) |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока, А. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. (синусоидальный сигнал). | ||
Таблица 5.5 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения сопротивления
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом/кОм/МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-Иизм3 + 10-k) |
|
6,0 кОм |
1,0 Ом |
±(0,015-Иизм + 5-k) |
|
60,0 кОм |
10,0 Ом | |
|
600,0 кОм |
100,0 Ом | |
|
6,0 МОм |
1,0 кОм |
±(0,025-Иизм + 5-k) |
|
60,0 МОм |
10,0 кОм |
±(0,035-Иизм + 10-k) |
Примечание:
Таблица 5.6 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения ёмкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, нФ/мкФ |
|
60,0 нФ |
0,01 нФ |
±(0,04-Сизм1) + 20-k) |
|
600,0 нФ |
0,1 нФ |
±(0,03-Сизм + 8-k) |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
100,0 мкФ |
0,1 мкФ | |
|
Примечание: 1) Сизм - значение измеренной ёмкости, нФ/мкФ. | ||
Таблица 5.7 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения мощности постоянного тока ____________________________
|
Диапазон измерения мощности1), кВт |
Значение единицы младшего разряда k, кВт |
Пределы допускаемой абсолютной погрешности, кВт |
|
От 0,00 до 99,99 |
0,01 |
±(0,03-Ризм2) + 10-k) |
|
От 100,0 до 999,9 |
0,1 |
±(0,03-Ризм + 5-k) |
|
Примечание: 1) Погрешность нормируется в диапазоне измеряемых значений от 0 до 100 кВт. 2) Ризм - значение измеренной мощности постоянного тока, кВт. | ||
Таблица 5.8 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения активной мощности переменного тока
|
Диапазон измерения мощности1), кВт |
Значение единицы младшего разряда k, кВт |
Пределы допускаемой абсолютной погрешности, кВт |
|
От 0,00 до 99,99 |
0,01 |
±(0,03-Ризм2) + 10-k) |
|
От 100,0 до 999,9 |
0,1 |
±(0,03-Ризм + 5-k) |
|
Примечание: 1) Погрешность нормируется в диапазоне измеряемых значений от 0 до 100 кВт. 2) Ризм - значение измеренной активной мощности переменного тока, кВт. | ||
Таблица 5.9 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения коэффициента мощности
|
Диапазон измерения коэффициента мощности |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности фазового сдвига между током и напряжением, ° |
|
От 0,20 до 1,00 |
0,01 |
±3° |
|
Пределы допускаемой абсолютной погрешности нормированы для синусоидального сигнала от 20 до 75 Гц; напряжение более 10 В; сила тока от 10 А и более. | ||
Таблица 6 - Показатели надежности (для всех модификаций)
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15 000 |
Таблица 7 - Технические характеристики (для всех модификаций)_______________________
|
Наименование характеристики |
Значение |
|
Питание |
Элементы AAA (1,5 В), 3 шт. |
|
Раскрытие захвата клещей, мм, не менее |
33,0 |
|
Габаритные размеры: | |
|
Длина, мм, не более |
255 |
|
Ширина, мм, не более |
92 |
|
Высота, мм, не более |
52 |
|
Масса, кг, не более |
0,6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность клещей
|
Наименование |
Обозначение |
Количество |
|
Клещи электроизмерительные |
DT-9XXX1) |
1 шт. |
|
Футляр для переноски |
1 шт. | |
|
Измерительные провода |
2 шт. | |
|
Термопара типа К1) |
1 шт. | |
|
Переходник для подключения термопары1) |
1 шт. | |
|
Элементы ААА (1,5 В) |
3 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Примечание: 1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделах «Порядок работы», «Эксплуатация», «Эксплуатация прибора» в соответствующих руководствах по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Росстандарта от 23.07.2021 года № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Росстандарта от 26.09.2022 года № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия «Клещи электроизмерительные CEM DT»
Смотрите также
