Датчик температуры ДТ
| Номер в ГРСИ РФ: | 96963-25 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | ООО Завод "РаДан", г.Екатеринбург |
Датчики температуры ДТ (далее - датчик) предназначены для измерения температуры природного газа, воздуха и других неагрессивных к материалу защитной арматуры паро-и газообразных сред.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96963-25 | |||||||||
| Действует | по 26.11.2030 | |||||||||
| Наименование | Датчик температуры | |||||||||
| Модель | ДТ | |||||||||
| Приказы |
№2577 от
26.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a4570dcf-34e6-c631-76b0-03879d031eae | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО Завод «РаДан», РОССИЯ, 620057, г. Екатеринбург, ул.Совхозная, д. 20, стр.Д
Поверка
| Методика поверки / информация о поверке |
МП 1808/1-311229-2025 Государственная система обеспечения единства измерений Датчики температуры ДТ Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96963-25: Описание типа
2025-96963-25.pdf
|
Скачать | 175.3 КБ | |
|
96963-25: Методика поверки
МП 1808/1-311229-2025
2025-mp96963-25.pdf
|
Скачать | 1003.7 КБ |
Описание типа
Назначение
Датчики температуры ДТ (далее - датчик) предназначены для измерения температуры природного газа, воздуха и других неагрессивных к материалу защитной арматуры паро-и газообразных сред.
Описание
Принцип действия датчика основан на зависимости падения напряжения на p-n переходе от температуры. Разность напряжений p-n перехода прямо пропорционально температуре.
В датчиках используются интегральные твердотельные датчики температуры, основанные на использовании биполярного транзистора в качестве первичного преобразователя температуры в электрический сигнал. Аналоговый сигнал чувствительного элемента преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя, далее сигнал обрабатывается процессором цифровых сигналов и записывается в регистры. Доступ к регистрам возможен через интерфейс последовательной шины PC. Значения измеренной температуры в цифровом коде передаются по интерфейсу I2C по запросу ЦПУ комплекса. Датчики являются ведомыми в структуре интерфейса.
Датчик состоит из гильзы с помещенным внутри чувствительным элементом,
соединительного кабеля и разъема.
Датчик используется в составе комплекса измерительного РИФЕЙ и устанавливается в защитную гильзу.

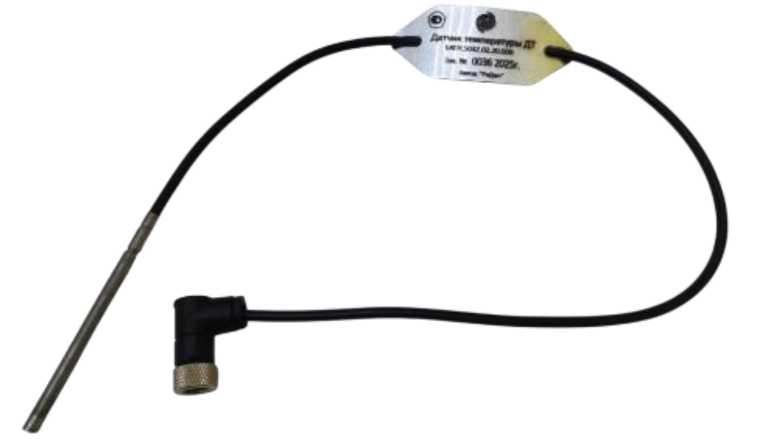

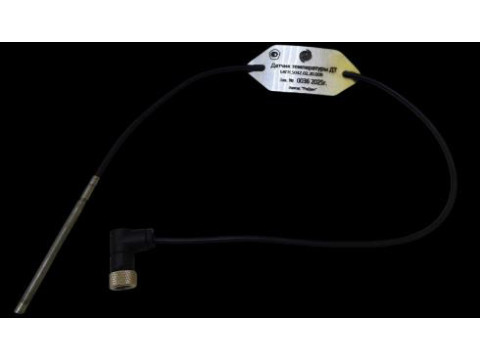

Общий вид датчика представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование датчиков от несанкционированного доступа не предусмотрено.

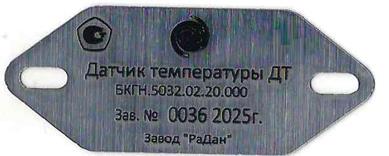

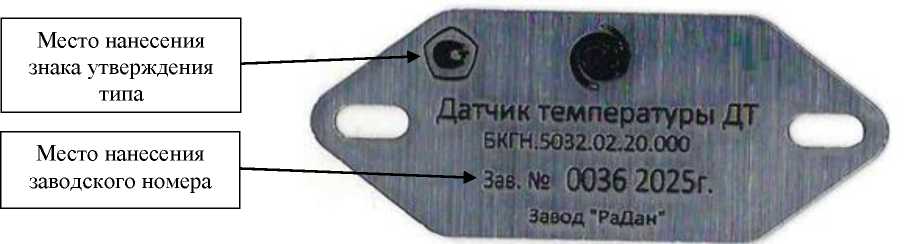

Заводской номер, состоящий из 4 арабских цифр, наносится на маркировочную табличку, установленную на соединительном кабеле. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков встроенное.
Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры газа, °С |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ, воздух и другие неагрессивные к материалу защитной арматуры паро- и газообразные среды |
|
Интерфейсы связи |
цифровой I2C |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 |
|
Габаритные размеры без кабеля и разъема, мм, не более: - диаметр - длина |
4,1 74,3 |
|
Масса, г, не более |
20 |
Таблица 3 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на шильдик методом ультрафиолетовой печати на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры ДТ |
БГКН.5032.02.20.000 |
1 |
|
Паспорт |
БГКН.5032.02.20.000 ПС |
1 |
|
Руководство по эксплуатации* |
БГКН.5032.02.20.000 РЭ |
1 |
|
* Поставляется по заказу в бумажной и/или электронной форме. | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» Руководства по эксплуатации БГКН.5032.02.20.000 РЭ.
Нормативные документы
Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
БГКН.5032.02.20.000 ТУ «Датчики температуры ДТ. Технические условия»
