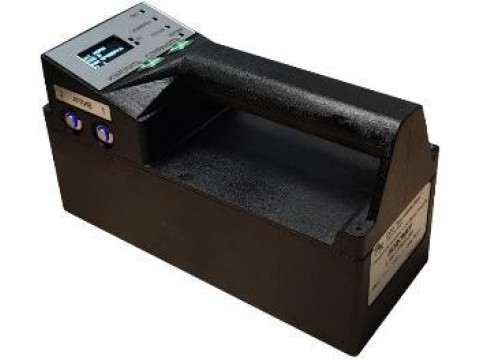

Измерители толщины слоя жидких осадков Водомер
| Номер в ГРСИ РФ: | 96970-25 |
|---|---|
| Производитель / заявитель: | ООО "ТехноАвиаПарк", г.С.-Петербург |
Измерители толщины слоя жидких осадков Водомер (далее - измерители) предназначены для измерений толщины слоя жидких осадков, включая осадки с примесями химических реагентов, и других токопроводящих жидкостей на твердой поверхности.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96970-25 | |||||||||
| Действует | по 26.11.2030 | |||||||||
| Наименование | Измерители толщины слоя жидких осадков | |||||||||
| Модель | Водомер | |||||||||
| Приказы |
№2577 от
26.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 45c2d0a5-50c8-eb26-7a1a-0f4a9fdd1ce7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ТЕХНОАВИАПАРК», РОССИЯ, 198216, г. Санкт-Петербург, пр-кт Ленинский, д. 140, литера И, помещ. 1-Н, офис № 211
Поверка
| Методика поверки / информация о поверке |
МП 254-0249-2025 Государственная система обеспечения единства измерений Измерители толщины слоя жидких осадков Водомер Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96970-25: Описание типа
2025-96970-25.pdf
|
Скачать | 134.3 КБ | |
|
96970-25: Методика поверки
МП 254-0249-2025
2025-mp96970-25.pdf
|
Скачать | 792.8 КБ |
Описание типа
Назначение
Измерители толщины слоя жидких осадков Водомер (далее - измерители) предназначены для измерений толщины слоя жидких осадков, включая осадки с примесями химических реагентов, и других токопроводящих жидкостей на твердой поверхности.
Описание
Принцип действия измерителей основан на регистрации факта прохождения электрического сигнала между электродами, размещенными на сенсорной панели. Электроды, погруженные в токопроводящую жидкость, обеспечивают прохождение сигнала, не погруженные - нет.
Информация от электродов обрабатывается в блоке обработки и выдается на дисплей вместе с информацией о дате и времени (UTC) выполнения измерения, а также о координатах точки выполнения измерения (географических или «азимут-дальность»). Информация о координатах поступает от встроенного приемника сигналов глобальных навигационных систем.
Результаты измерения сохраняются в памяти измерителей в виде протоколов измерения.
Нанесение знака поверки на измерители не предусмотрено. Заводской номер, состоящий из не менее чем двух арабских цифр, наносится методом лазерной гравировки на корпус измерителей в виде шильды. Место нанесения заводского номера на корпус измерителей представлено на рисунке 2.
Пломбирование изделия выполнено мастичной пломбой на корпусе измерителей. Общий вид измерителей с указанием мест пломбирования представлен на рисунке 1.

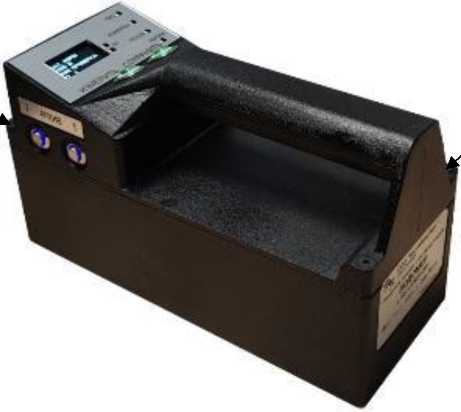

1 - места пломбирования
Рисунок 1 - Общий вид измерителей с указанием мест пломбирования
ООО "ТехноАвиаПарк1 г Синк* Пе’ир&гхк
Измеритель толщины ?лоя жидких осадков
ВОДОМЕР
ЕРФ1 407629.001
ИЗГОТ. сект ? I г., зав. №04

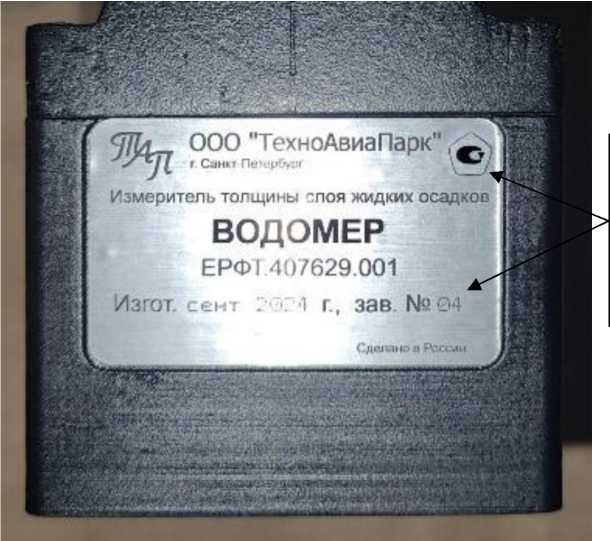

Место нанесения заводского номера и знака утверждения типа СИ
Рисунок 2 - Общий вид шильда с указанием мест нанесения заводского номера и знака утверждения типа СИ
Программное обеспечение
Измерители имеют встроенное программное обеспечение «Ksw00007», разработанное для выполнения измерений, сбора и передачи результатов измерений.
Уровень защиты программного обеспечения (далее - ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ksw00007 |
|
Номер версии (идентификационный номер) ПО |
0.14 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины слоя жидких осадков, мм |
от 0,25 до 10,00 |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя жидких осадков, мм |
±0,25 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания постоянного тока, В |
от 3,4 до 4,2 |
|
- потребляемая мощность, В^А, не более |
1,0 |
|
Габаритные размеры, мм, не более: | |
|
- длина; |
222 |
|
- ширина; |
90 |
|
- высота |
123 |
|
Масса, кг, не более |
1,3 |
|
Время работы от встроенного блока питания, ч, не менее |
12 |
|
Условия эксплуатации: | |
|
- температура воздуха, °C |
от -20 до +45 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
98 |
|
- атмосферное давление, гПа |
от 700 до 1070 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
1000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации ЕРФТ.407629.001РЭ, паспорта ЕРФТ.407629.001 ПС типографским способом и методом лазерной гравировки на корпус измерителей в виде шильды. Место нанесения знака утверждения типа СИ представлено на рисунке 2.
Комплектность
Таблица 5 - Комплектность измерителя
|
Наименование |
Обозначение |
Количество |
|
Измеритель толщины слоя жидких осадков |
Водомер |
1 шт. |
|
Руководство по эксплуатации |
ЕРФТ.407629.001РЭ |
1 экз. |
|
Паспорт |
ЕРФТ.407629.001ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕРФТ.407629.001РЭ «Измеритель толщины слоя жидких осадков Водомер. Руководство по эксплуатации».
Нормативные документы
ЕРФТ.407629.001ТУ «Измеритель толщины слоя жидких осадков Водомер. Технические условия»
